克里奥兼容X-mer电力滤波内核结构

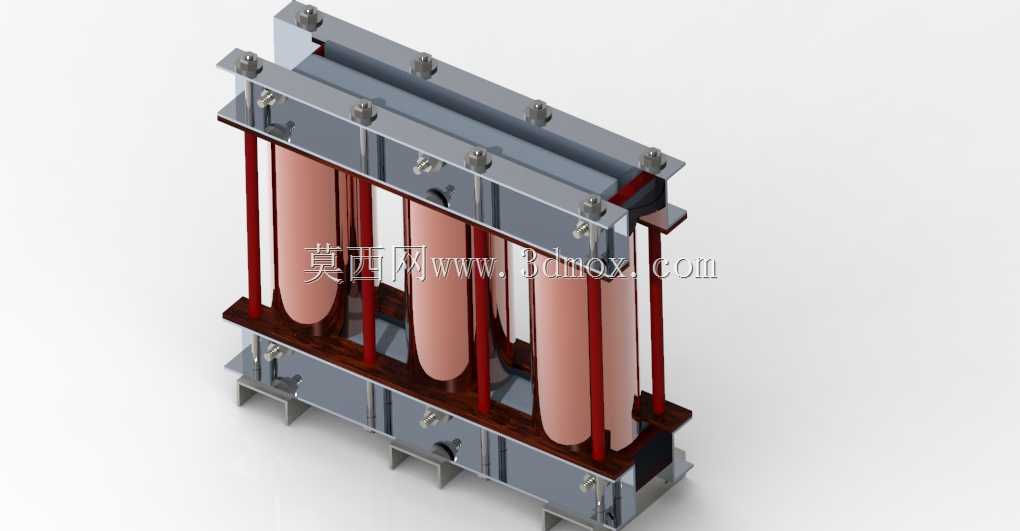

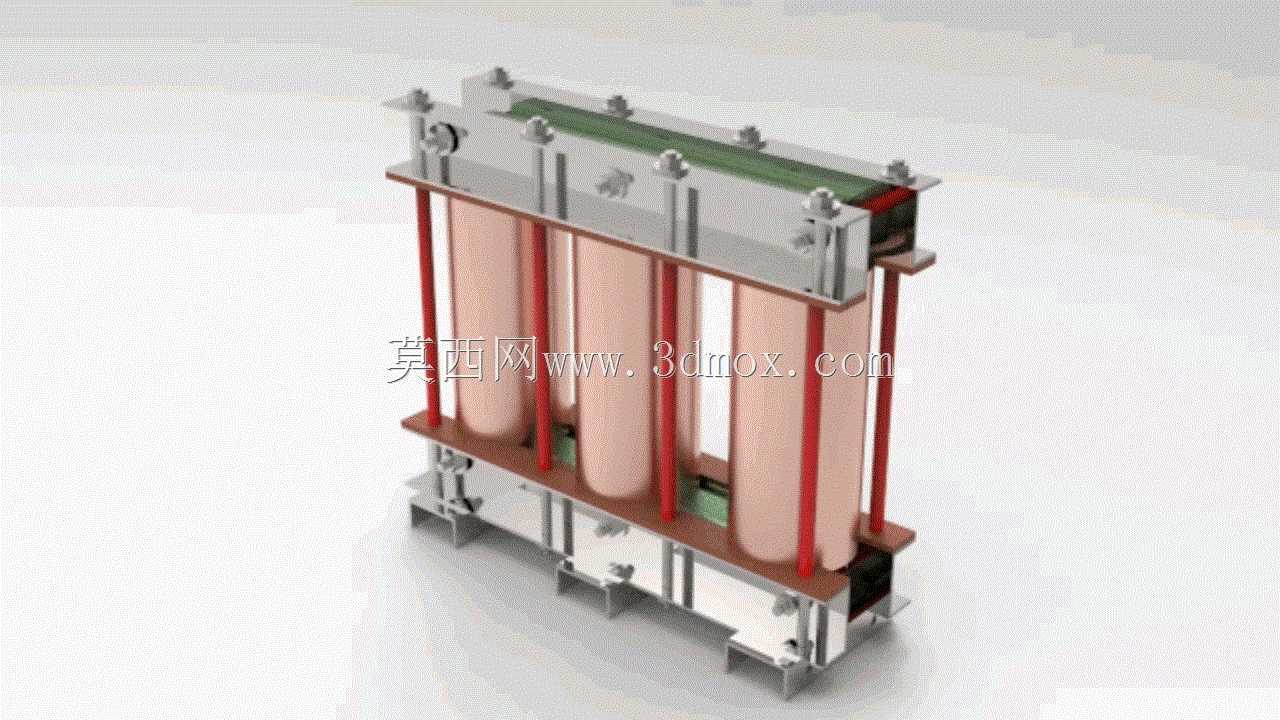

这套内核结构多用于低压配电系统的有源滤波装置内部，作为核心的电抗滤波承载单元，承担谐波抑制、无功补偿过程中的电能调节作用，常见于工业厂房配电间、数据中心供电柜、新能源并网逆变柜的配套模组中，安装时需嵌入柜体内部的安装梁位，上下端的金属安装板预留了对应标准安装孔位，可直接适配主流柜型的安装间距，无需额外改制转接支架。从结构设计来看，整体采用上下对称的金属端板夹持布局，四根通长的红色绝缘拉杆贯穿上下端板，通过端部的紧固螺母实现整体预紧，既保证了叠装构件的压紧力均匀，又能实现带电部分与安装框架的可靠绝缘，避免运行过程中出现爬电、击穿问题。中间的圆柱形构件为核心的电抗绕组承载单元，外部包裹的绝缘层可耐受长期运行的温升，相邻圆柱构件之间预留了均匀的散热间隙，配合柜体内部的强迫风冷风道，可将运行过程中产生的热量及时带出，避免局部过热导致绝缘老化。上端板预留了接线端子的安装位，可直接连接母排实现电气回路的接驳，下端板设置了定位销孔，安装时可快速与柜体底座的定位柱配合，减少现场安装的对位调整时间。设计过程中充分考虑了不同工况下的结构强度，绝缘拉杆选用高强度环氧玻纤材质，金属端板做了镀锌钝化处理，可抵御配电环境下的潮湿、盐雾侵蚀，整体结构无多余的外露突出部件，可充分利用柜内的安装空间，在有限的柜体尺寸下实现更大的电抗容量配置。相邻构件之间的绝缘隔条可避免绕组之间出现位移摩擦，长期运行下不会因为设备振动、电磁力作用导致构件错位，保证电气间隙始终满足安全规范要求。
