带机架支撑结构的卧式水泥搅拌设备

这款卧式水泥搅拌设备的三维建模完全参照工程实际尺寸搭建，可直接用于预制构件厂、中小型商混站、现场施工临建点的设备选型参考，也能作为结构设计人员开展同类型搅拌设备改型设计的基础参照模型。从实际应用场景来看，这类卧式搅拌设备相比立式搅拌机型，单次拌合容量更大，物料拌合均匀度更稳定，针对干硬性混凝土、半干硬性砂浆、掺加纤维的特种水泥基混合料都有较好的适配性，不会出现立式设备常见的边角物料拌合不到位的问题。

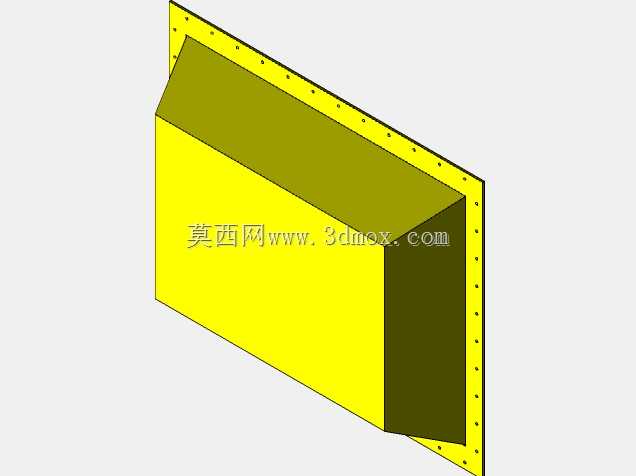

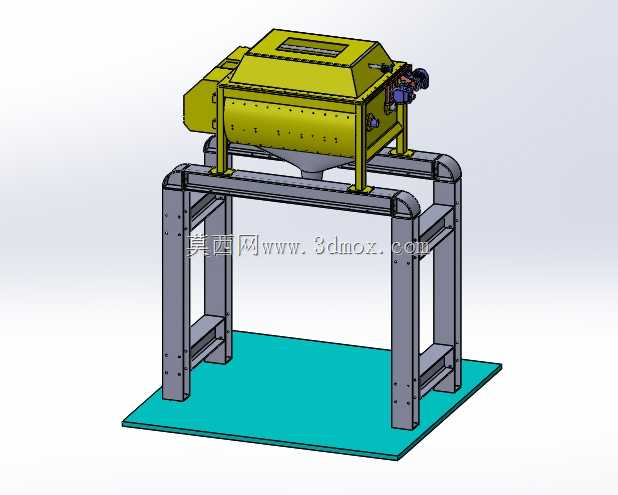

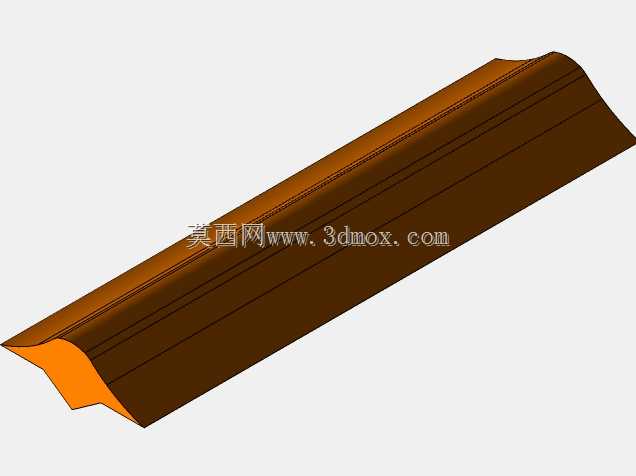

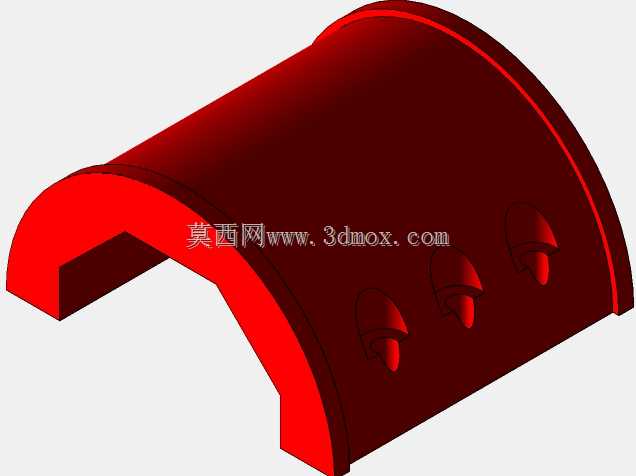

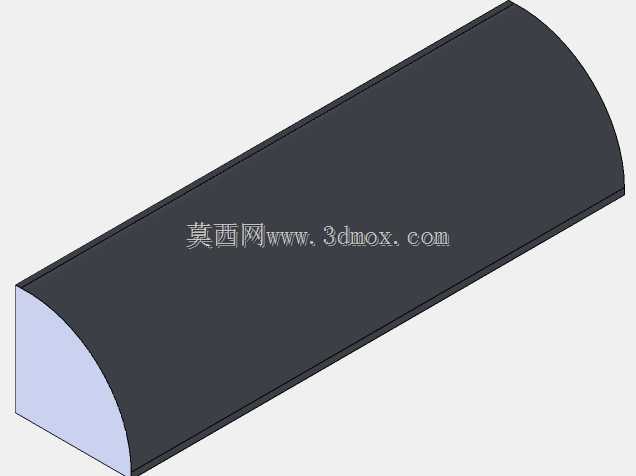

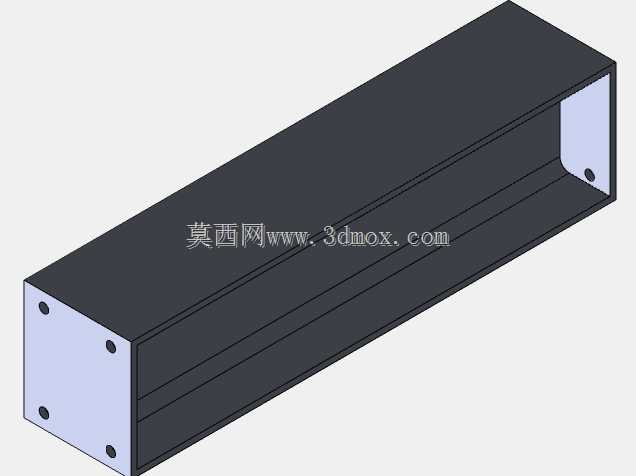

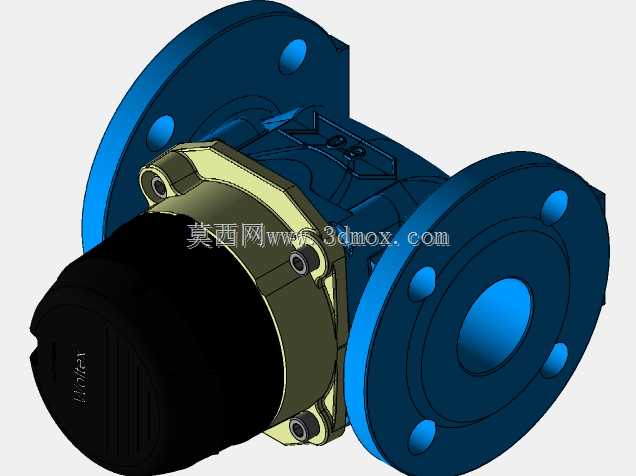

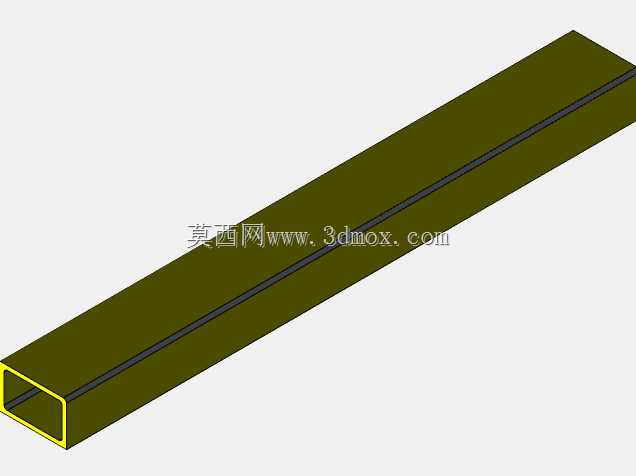

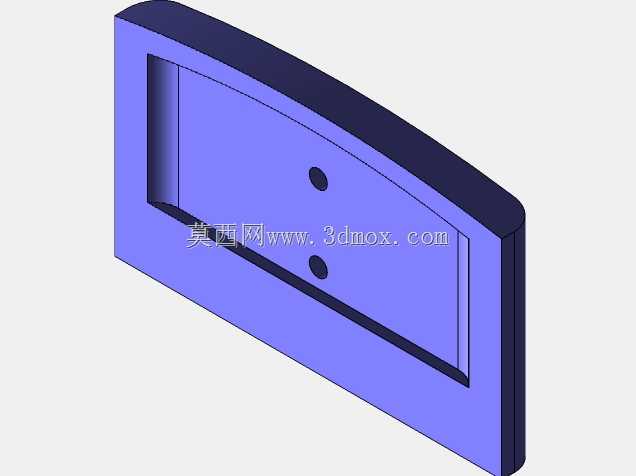

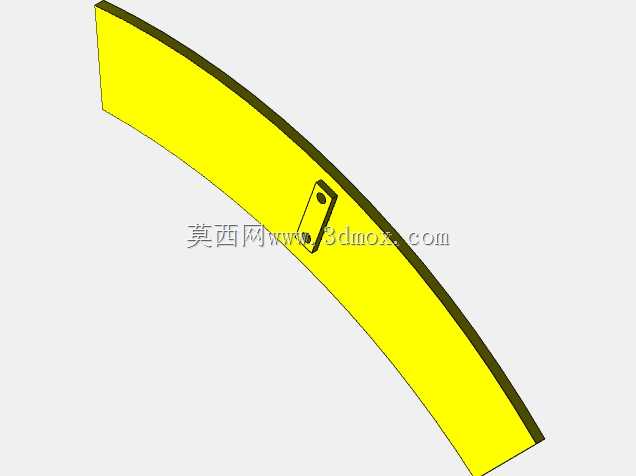

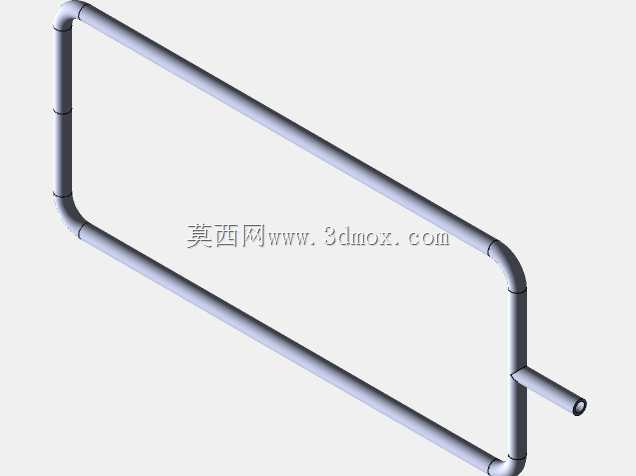

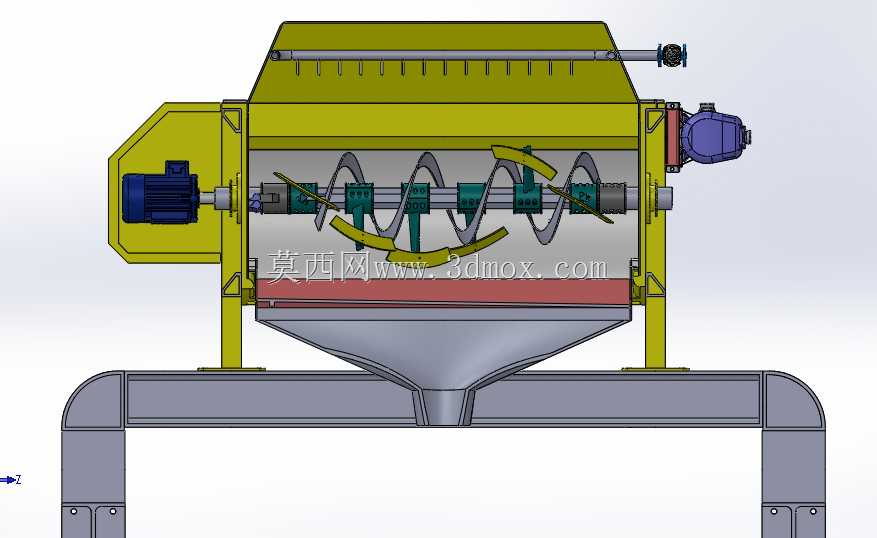

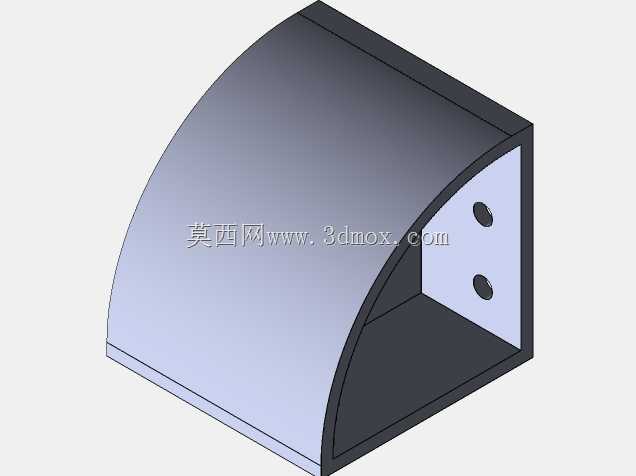

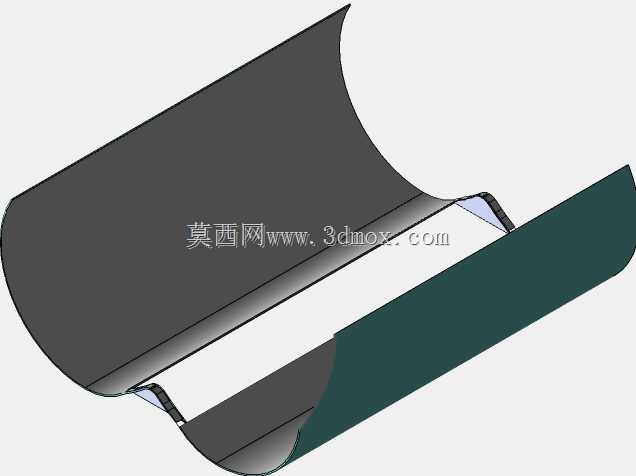

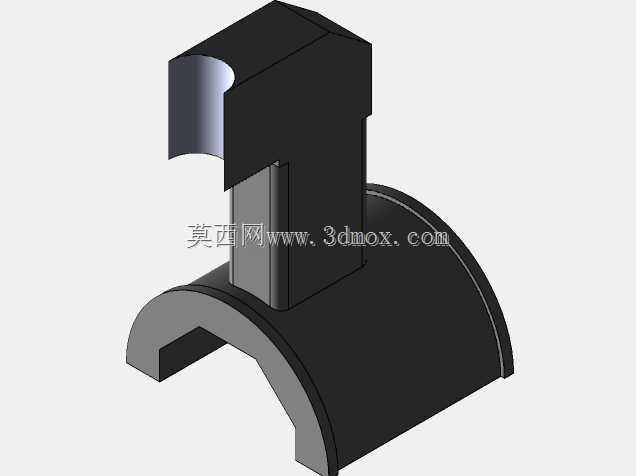

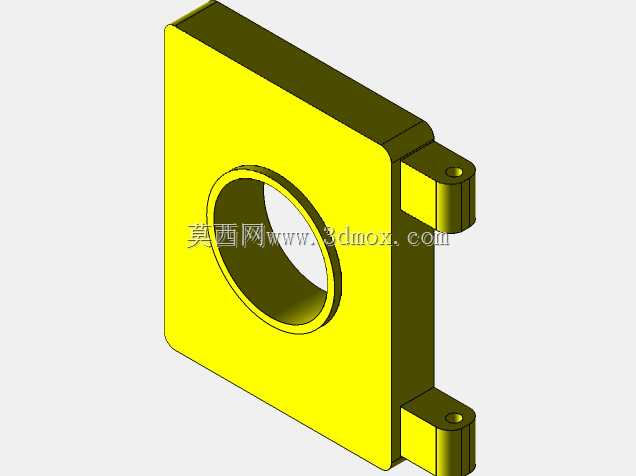

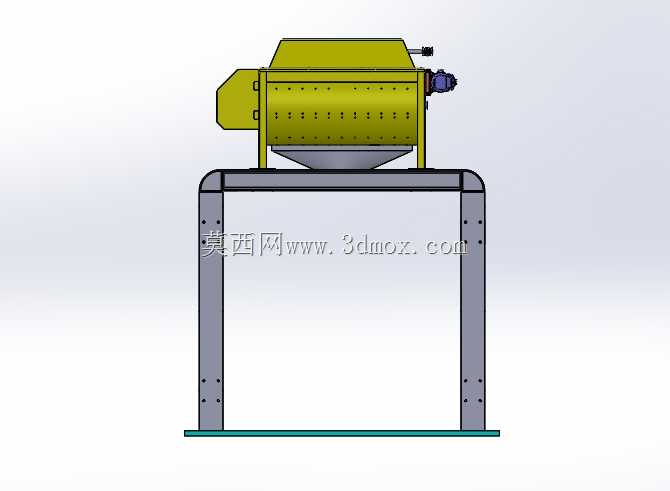

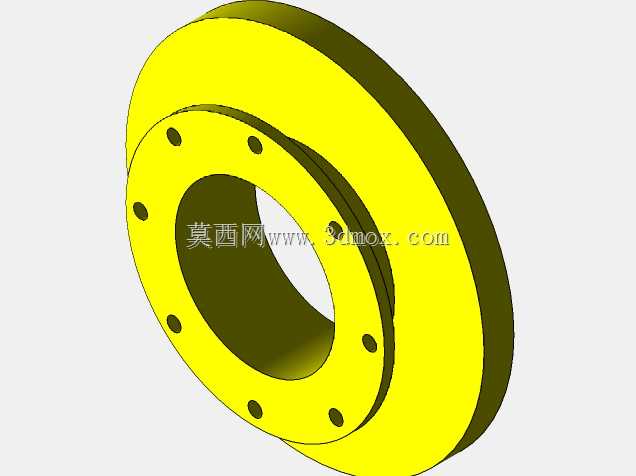

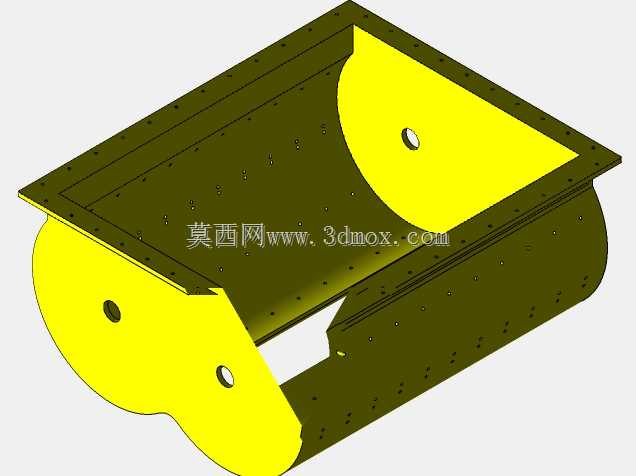

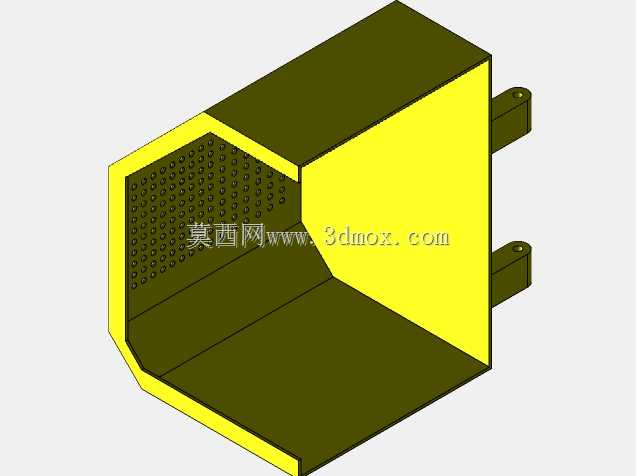

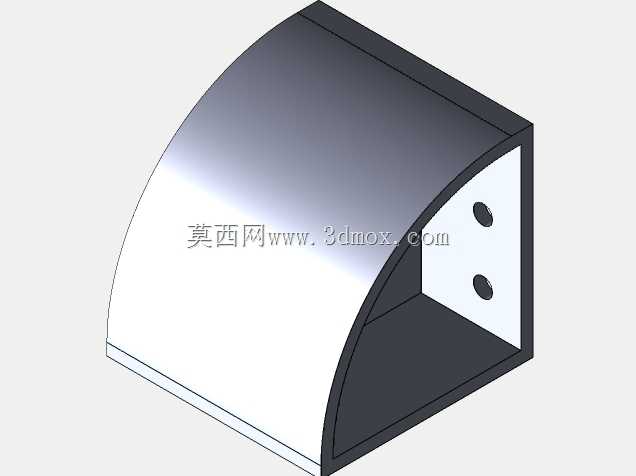

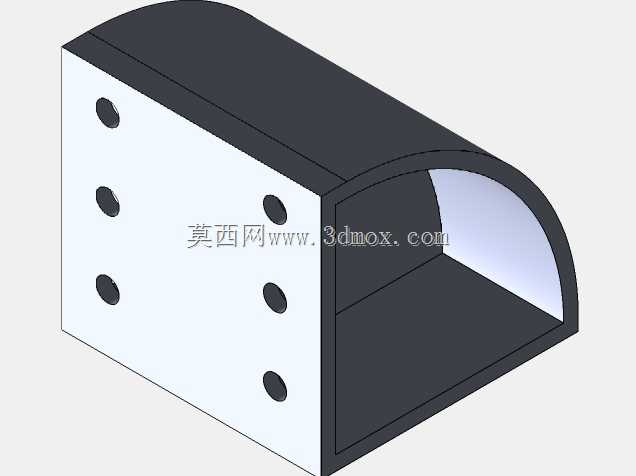

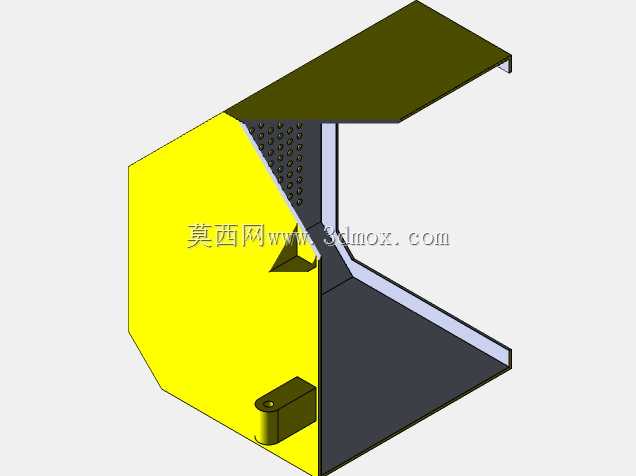

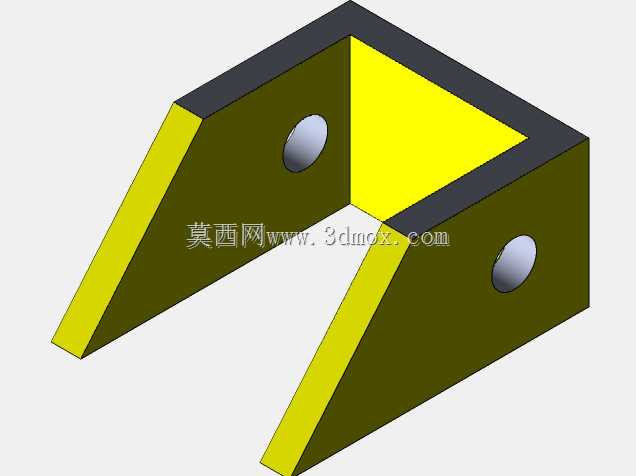

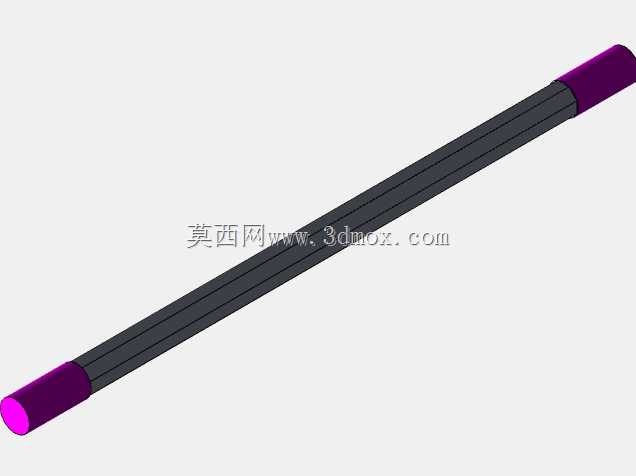

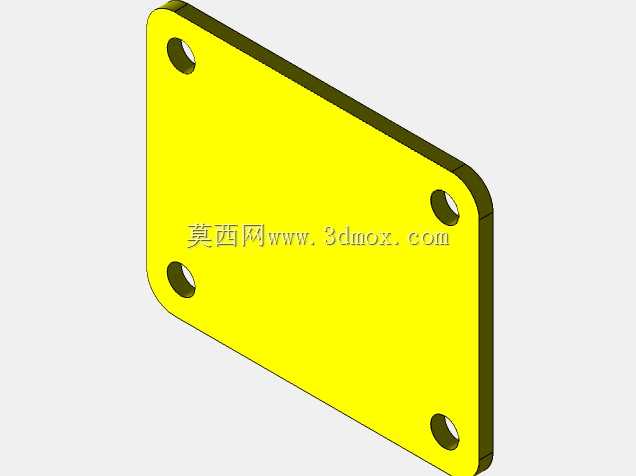

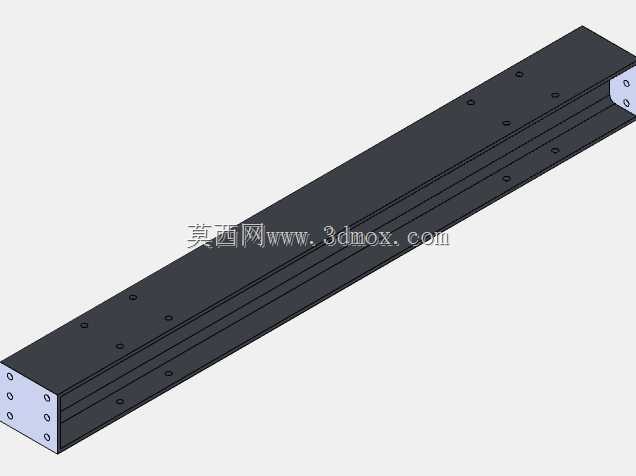

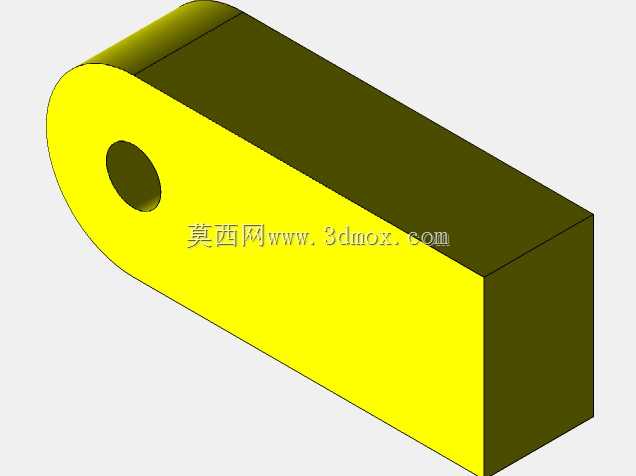

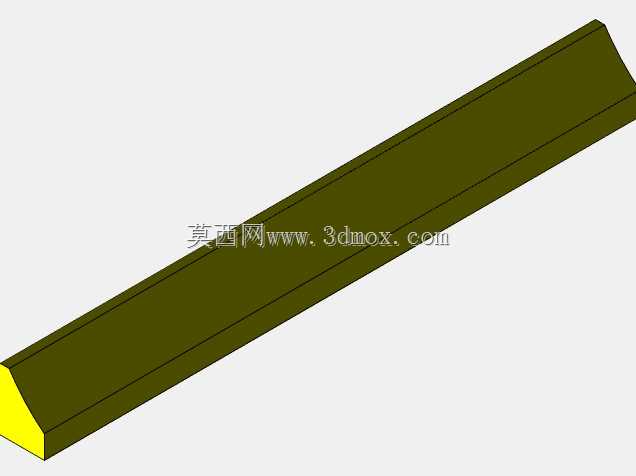

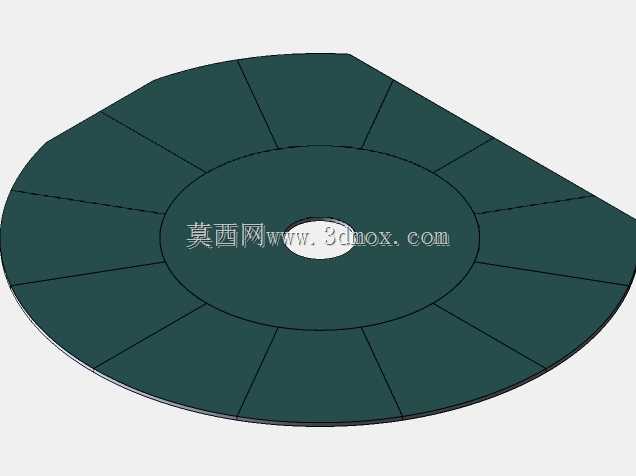

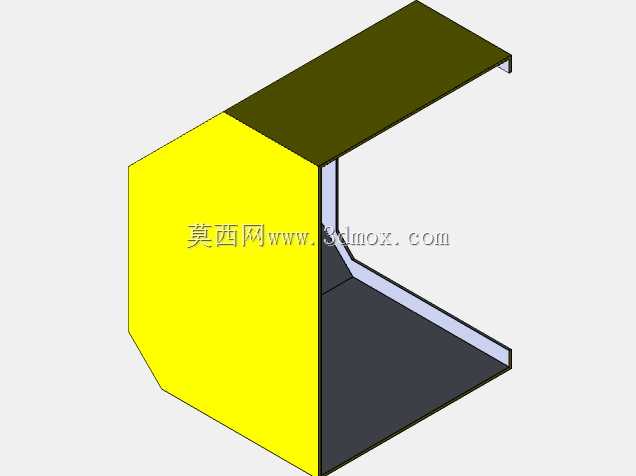

模型完整还原了设备的核心结构：上部的搅拌筒体采用圆弧封底设计，筒体侧壁预留的衬板安装孔位完全按照实际装配尺寸排布，方便后期更换耐磨衬板，筒体两端的传动端与检修端结构清晰，端盖密封结构的安装边界也做了准确还原，能直观看到密封件的装配空间预留尺寸。下部的支撑机架采用方管焊接结构，四根主立柱与上下连接横梁的焊接位置做了加强筋设计，机架底部预留的地脚螺栓安装孔位间距符合通用设备安装规范，现场安装时不需要额外做基础尺寸适配，直接匹配常规混凝土设备基础的预埋螺栓位置即可。

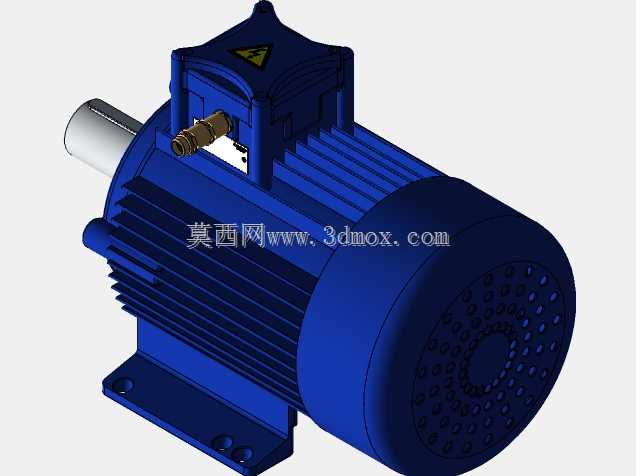

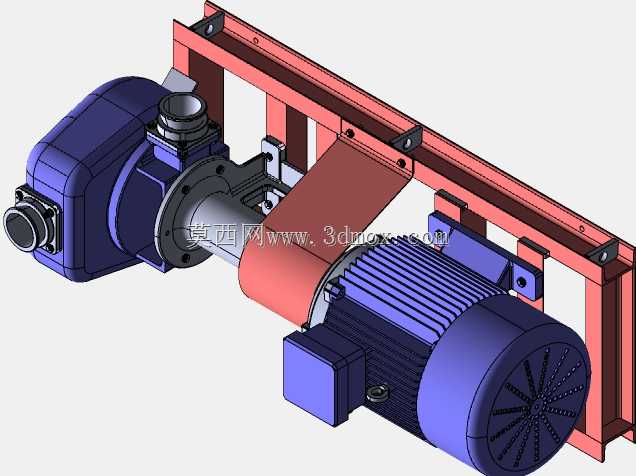

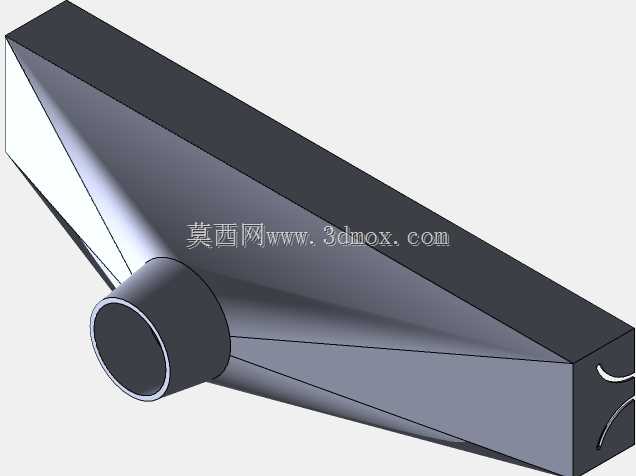

设计思路上完全贴合工程实际需求：搅拌筒体的安装高度经过合理测算，卸料口距离机架底部的预留空间足够匹配常规的接料斗、输送料车的高度，不需要额外垫高设备或者改造接料装置；传动侧的安装座位置预留了足够的减速机、电机装配空间，不会出现传动部件与机架干涉的问题；筒体上部的投料口尺寸匹配常规的骨料投料、粉料投料、注水装置的安装尺寸，不管是搭配自动计量投料系统还是人工辅助投料都能适配。

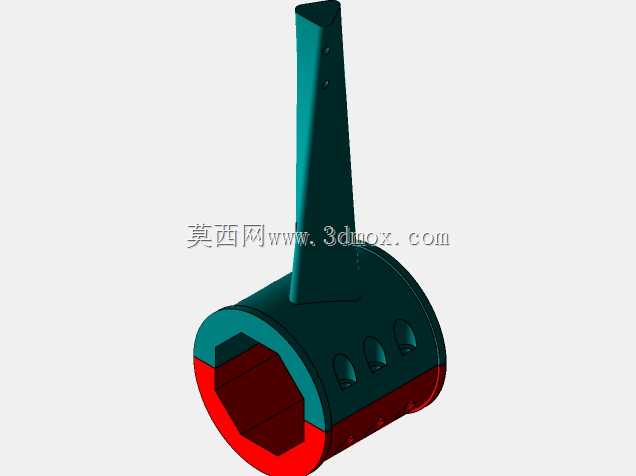

从安装边界来看，设备整体的长宽高尺寸按照实际生产常用的1方级卧式搅拌机参数还原，机架的横向跨度、纵向深度都控制在常规车间设备摆放的通道预留要求范围内，设备两侧预留的检修空间尺寸也符合安全生产规范，日常更换搅拌叶片、检修密封件、维护传动部件时都有足够的操作空间，不会因为空间预留不足导致后期运维困难。模型中筒体上的观察口、检修口位置也做了准确还原，能直观看到日常运维时的操作位置，对于做设备布局设计的工程人员来说，可以直接参照模型尺寸规划车间内的设备摆放位置、物料输送路径，不需要再反复核对二维图纸的尺寸参数。
