TE变电站连接固定夹具结构设计

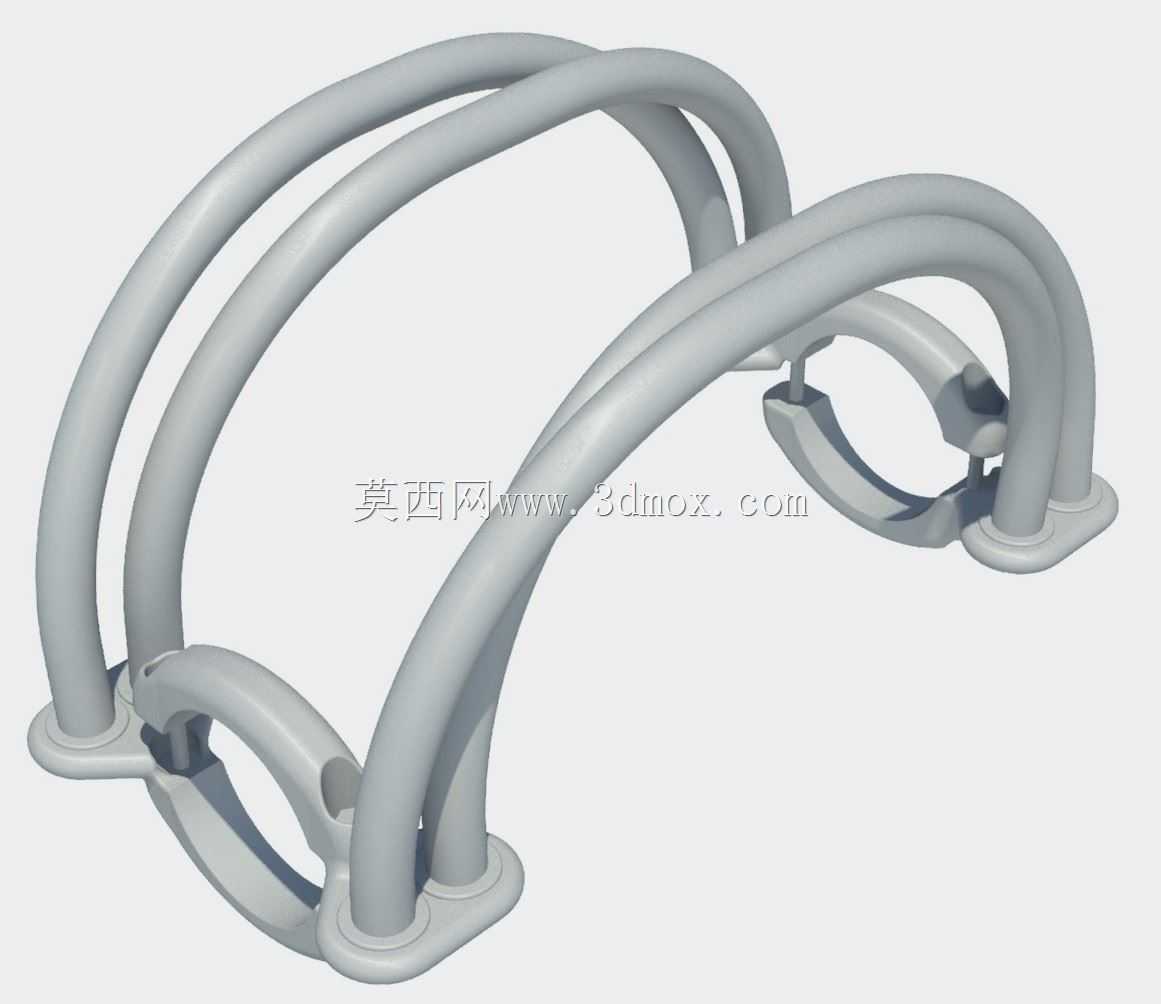

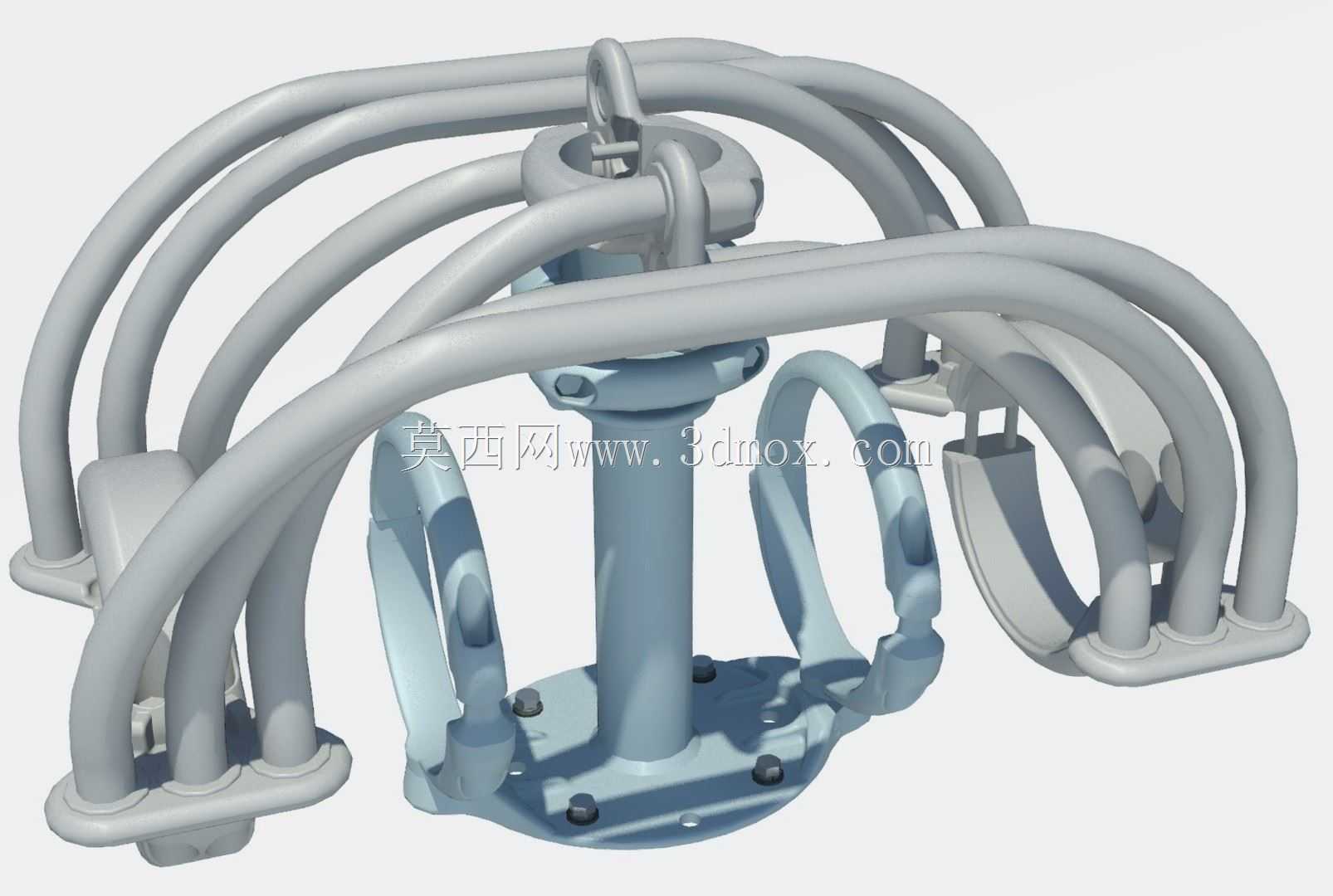

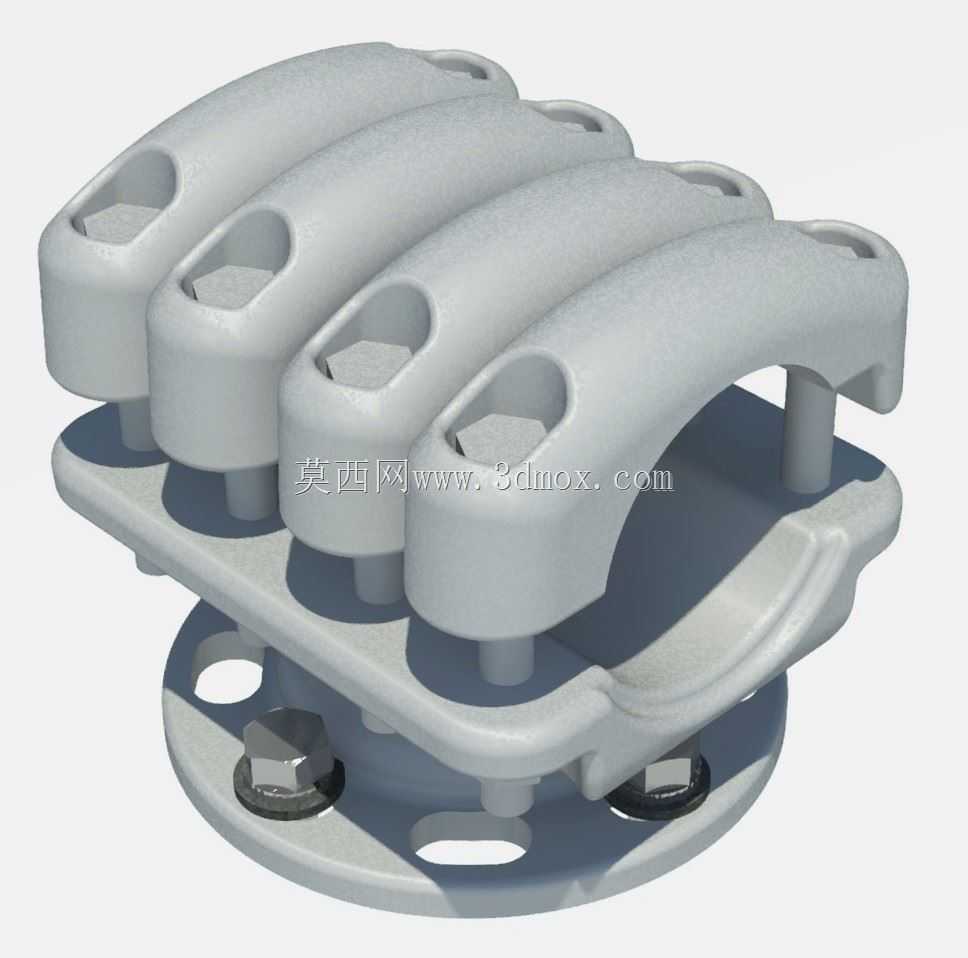

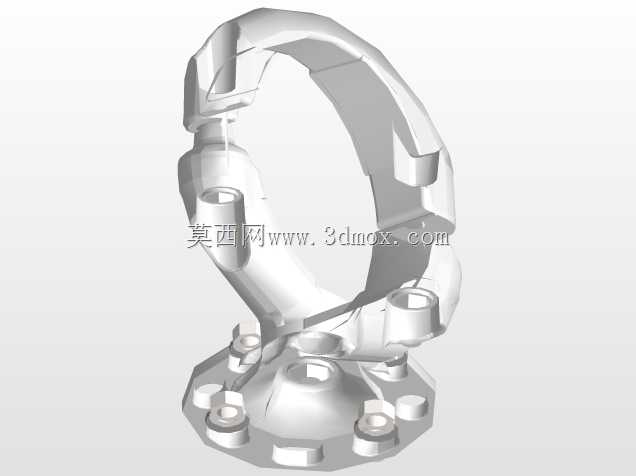

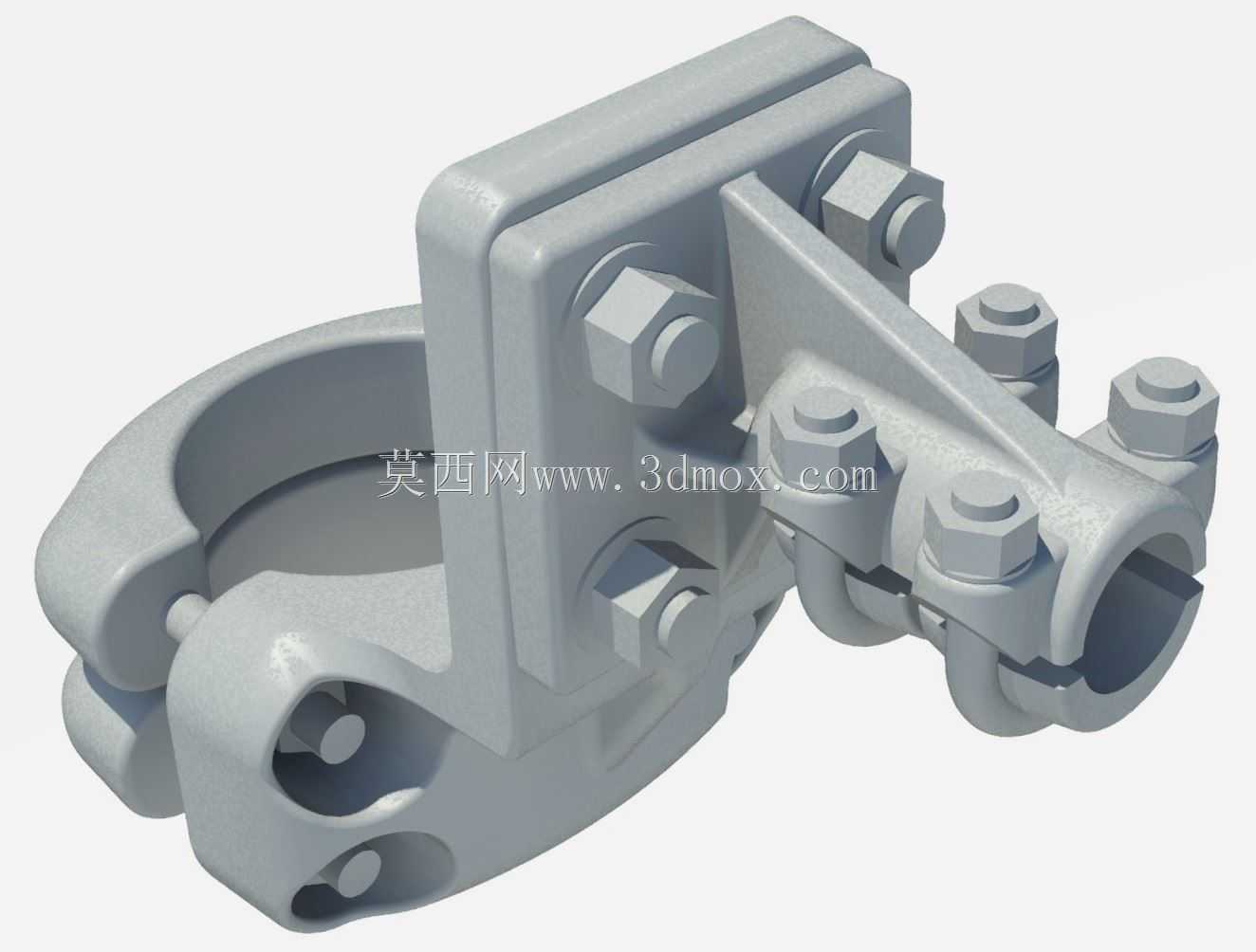

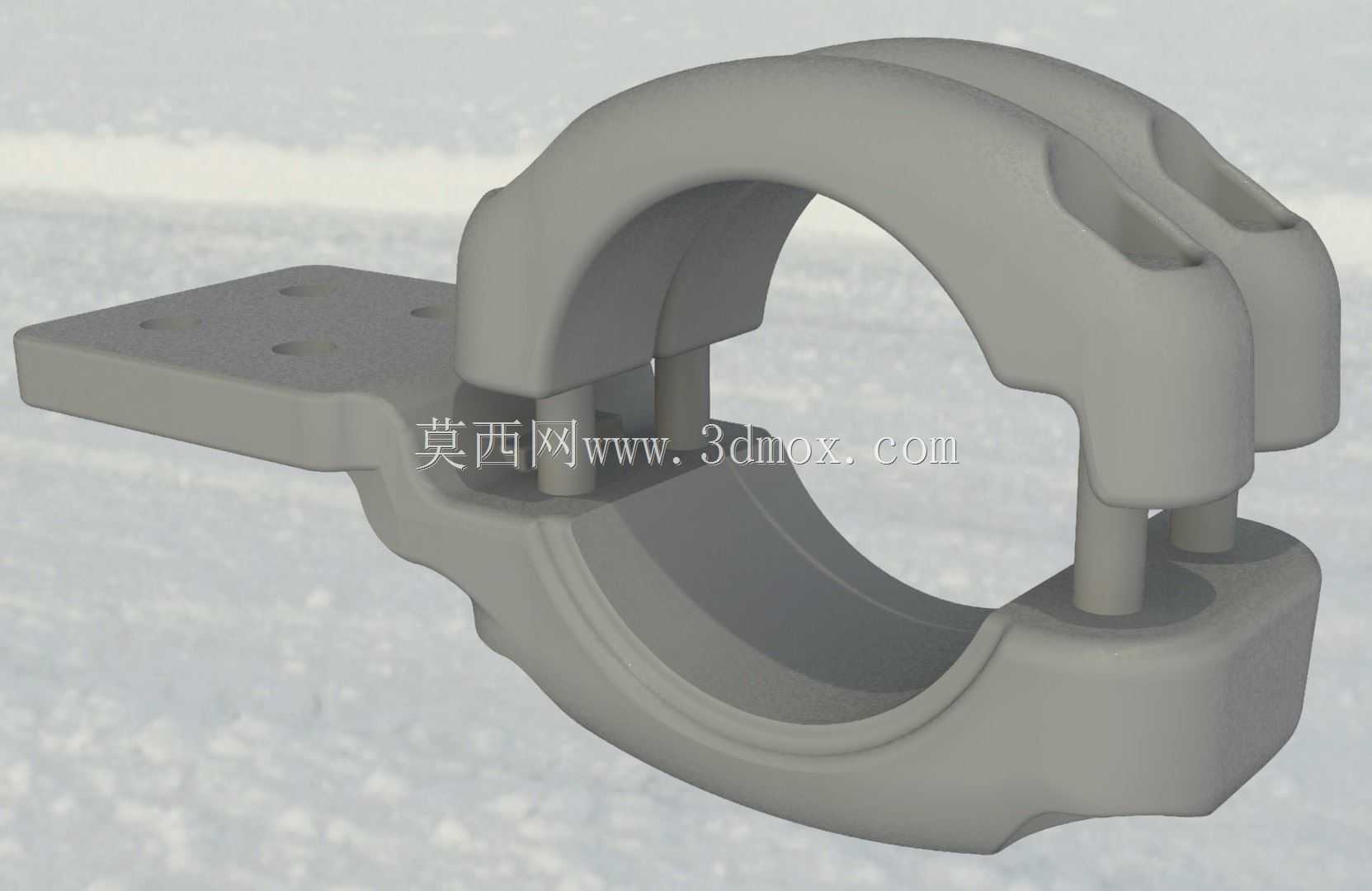

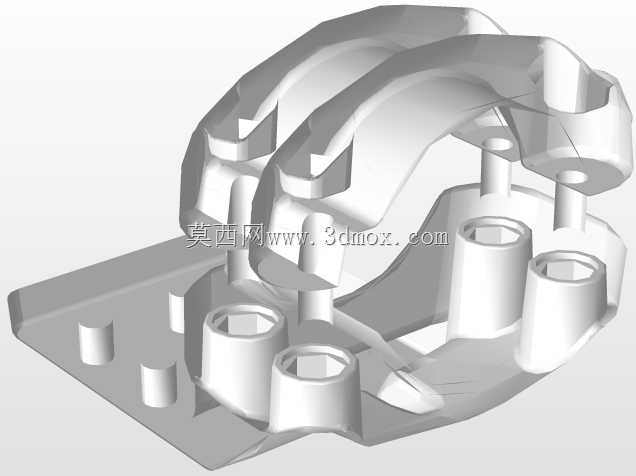

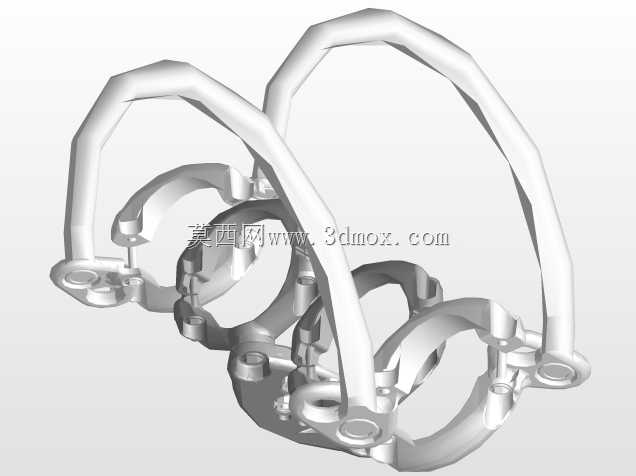

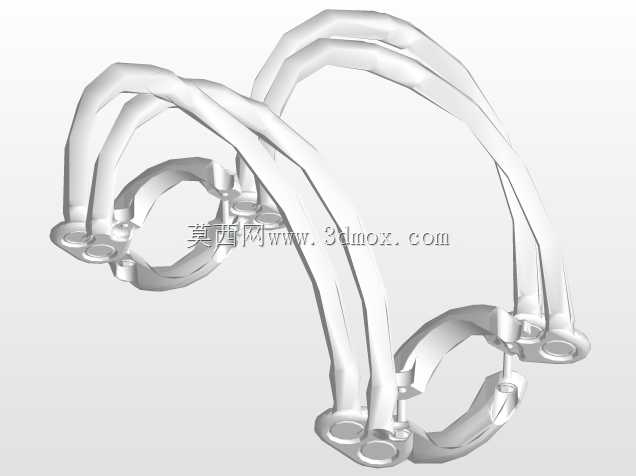

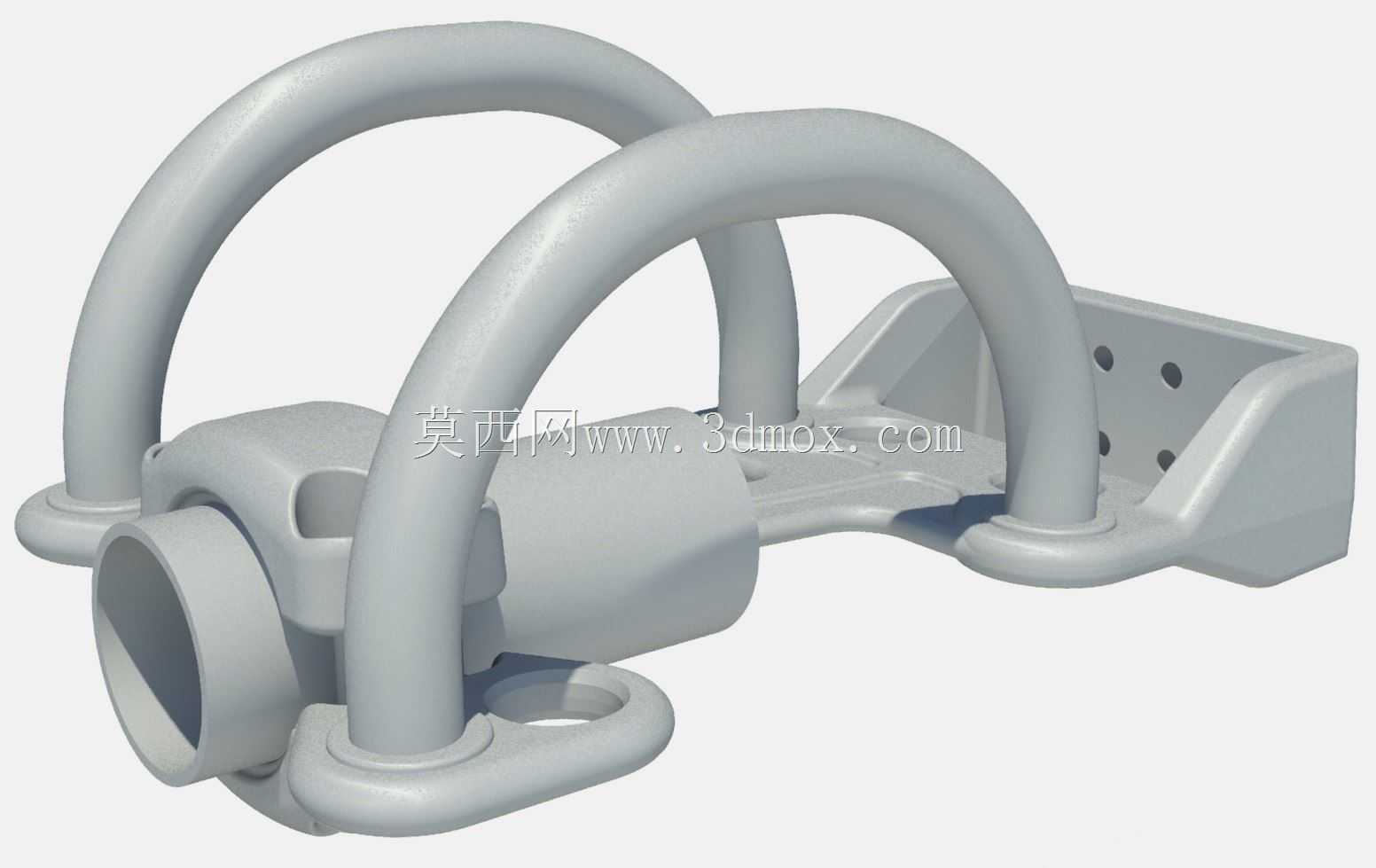

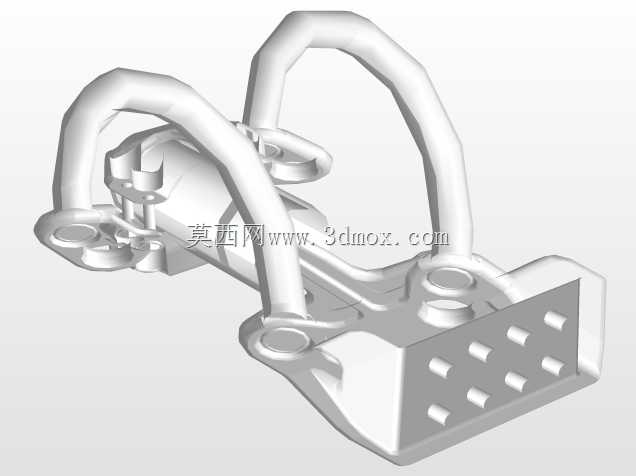

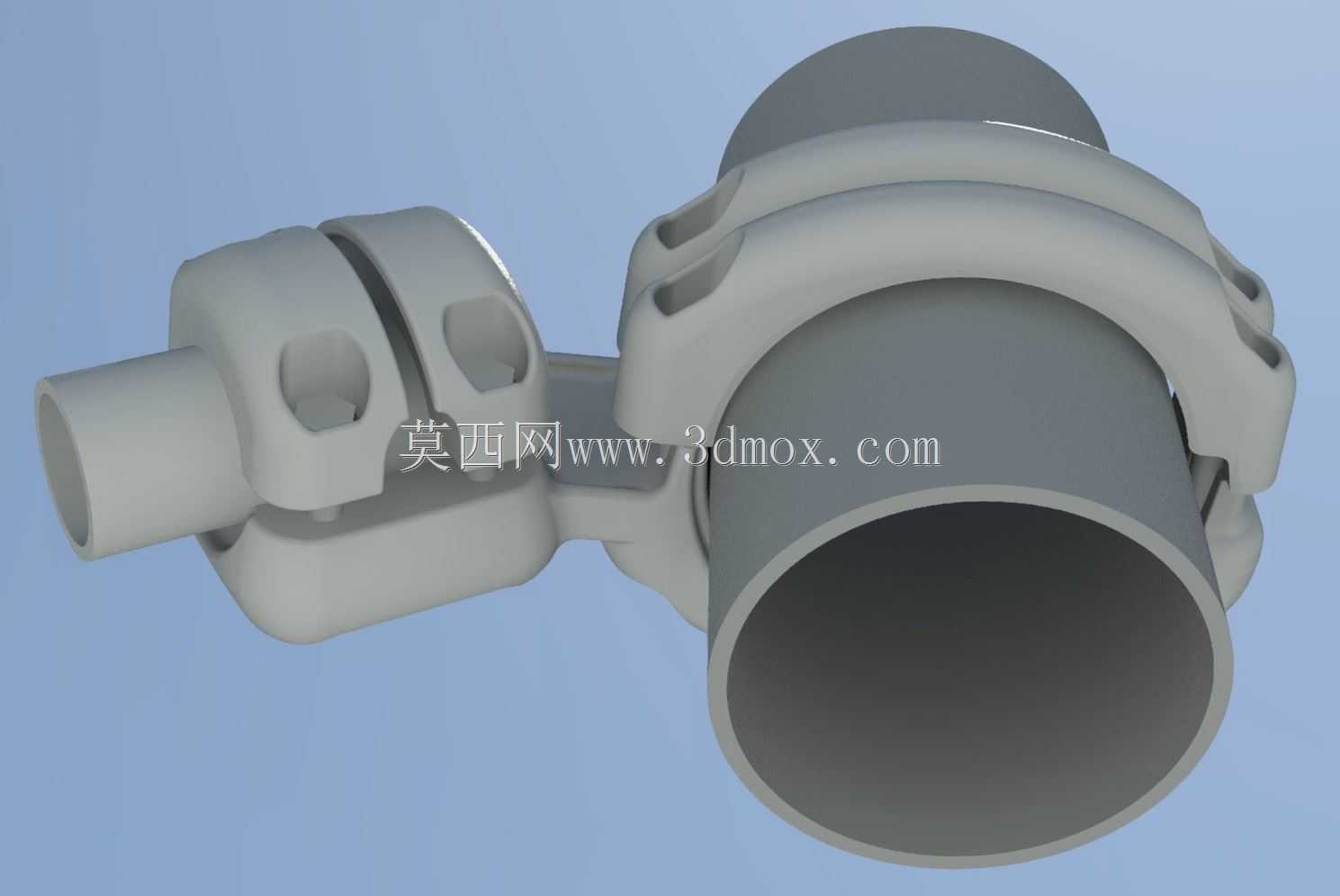

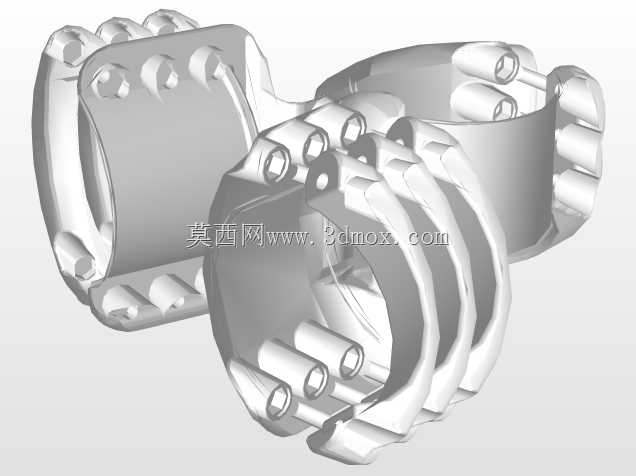

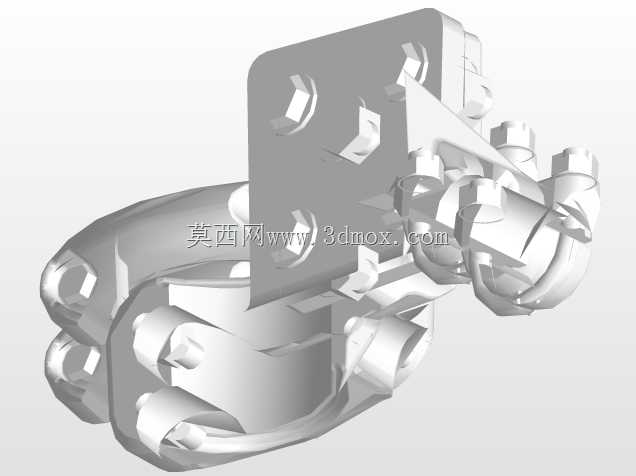

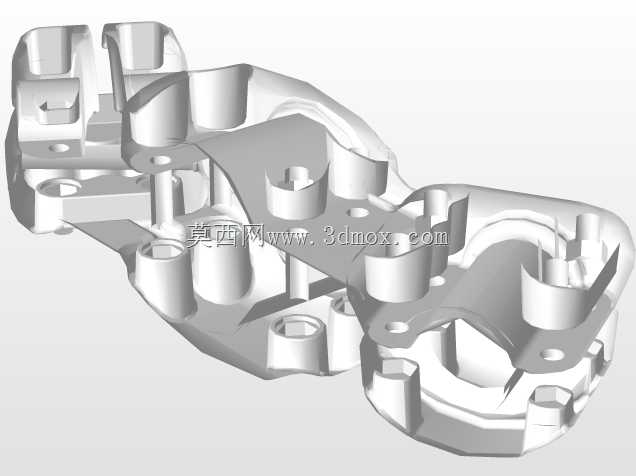

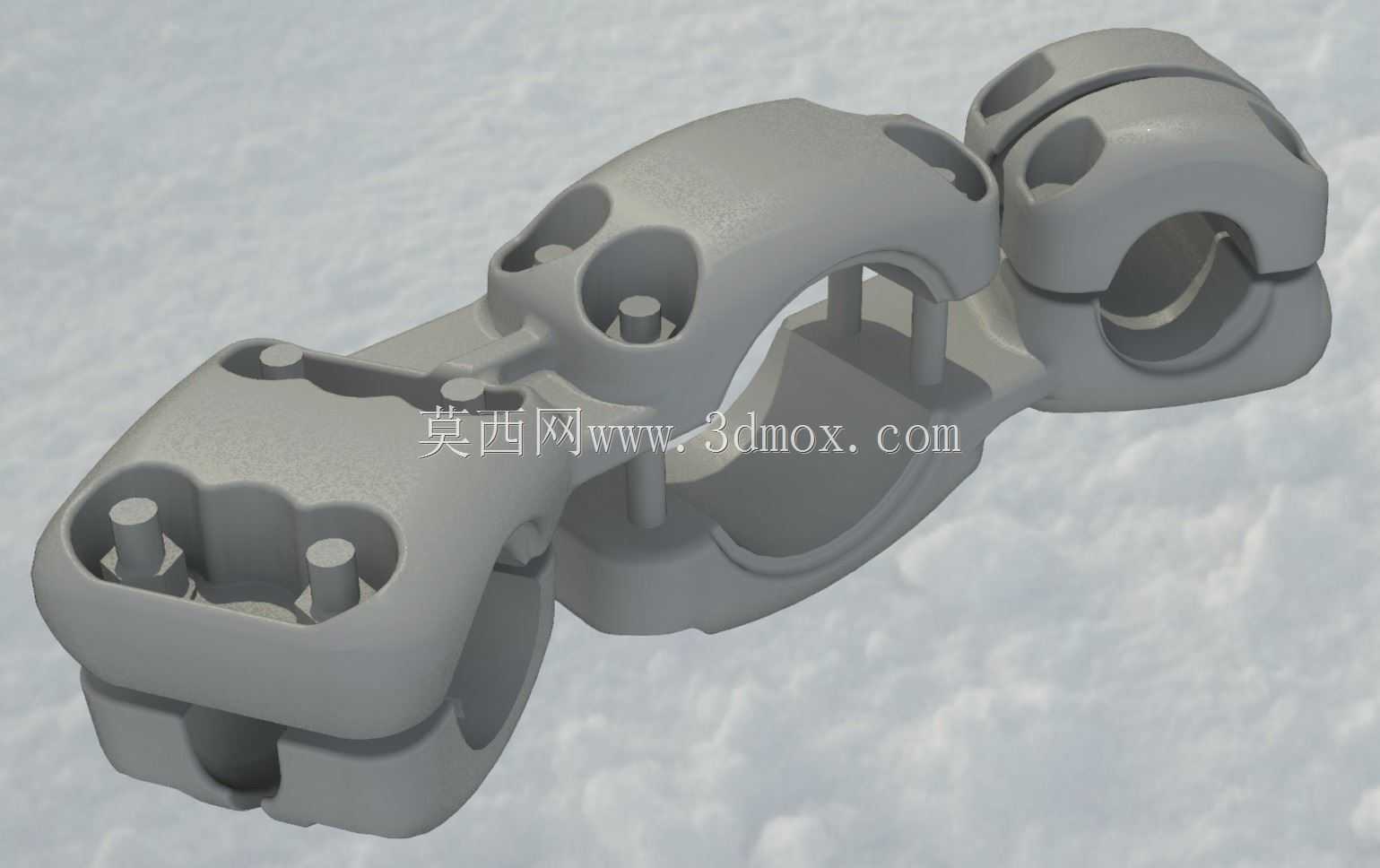

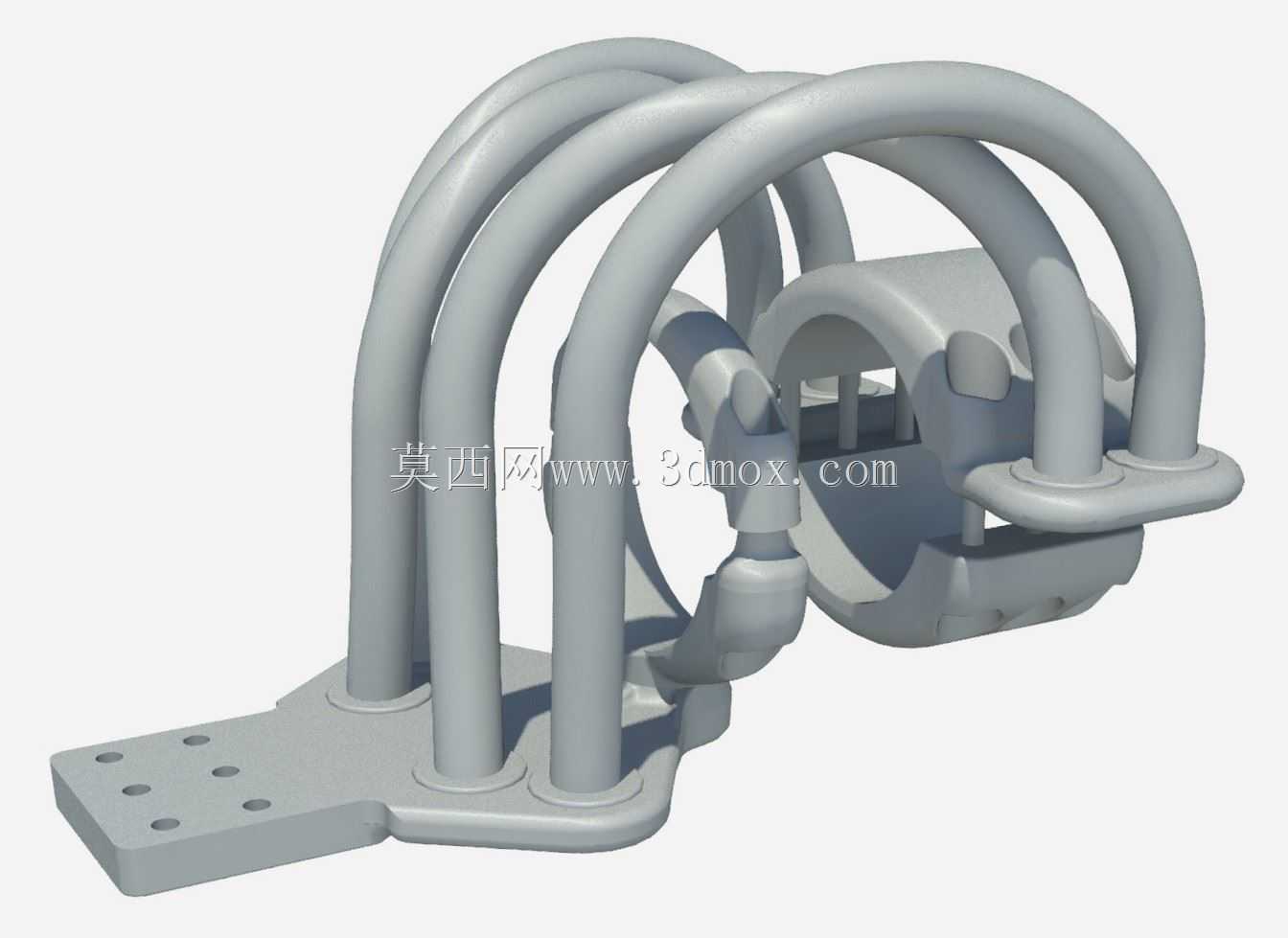

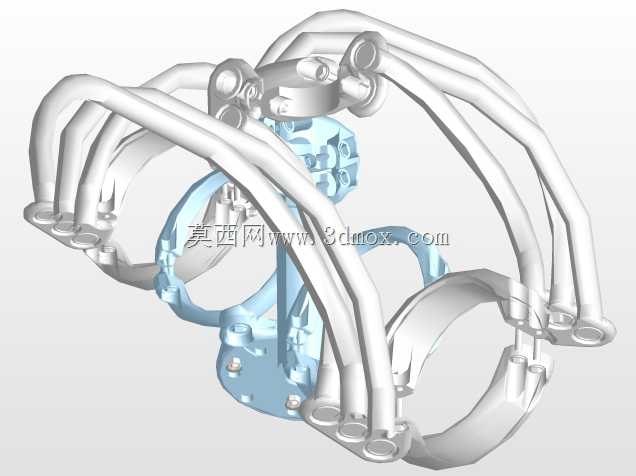

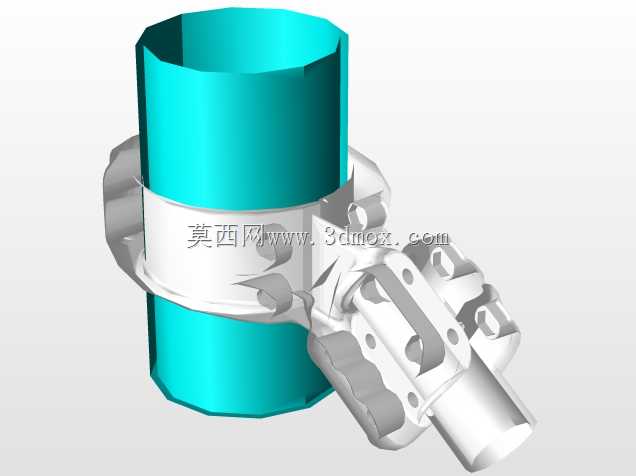

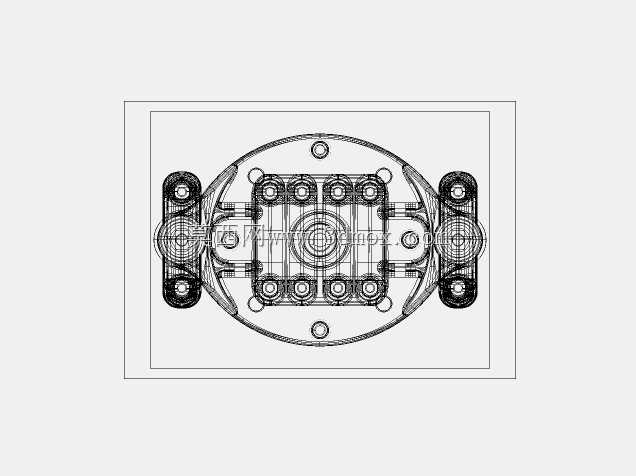

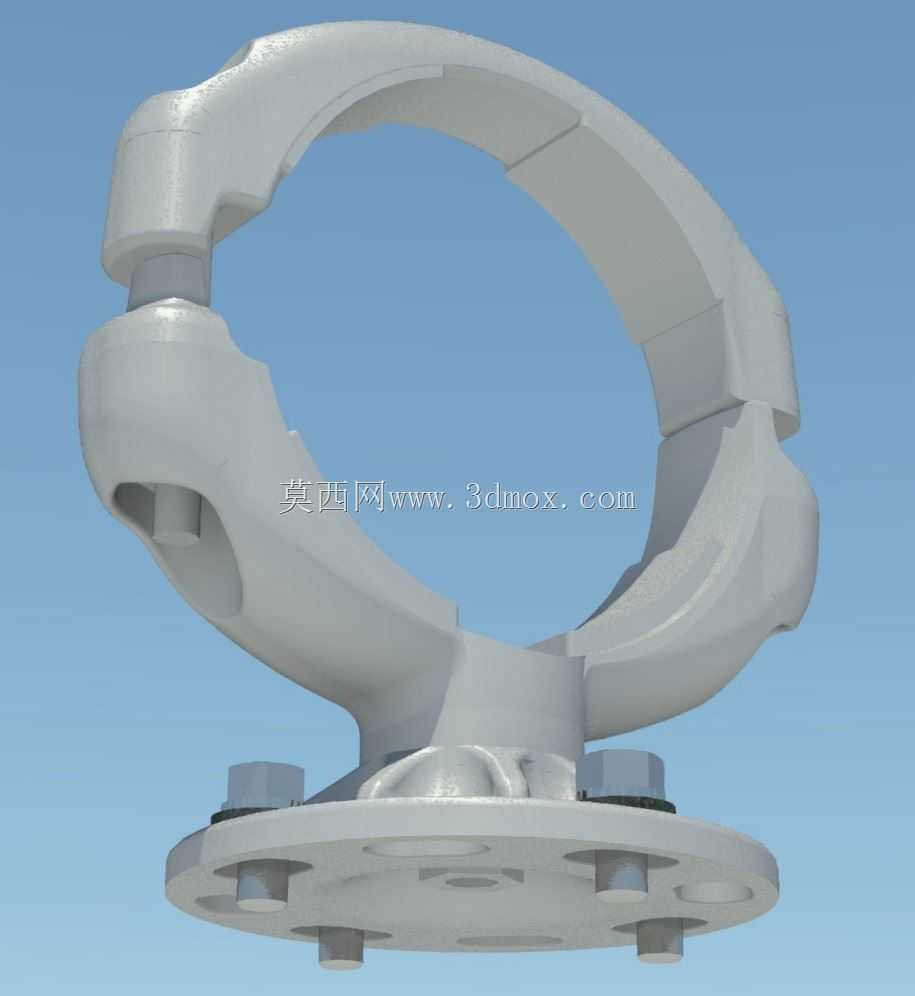

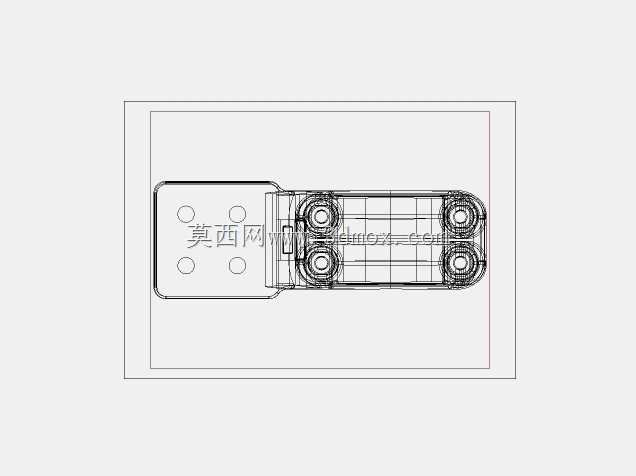

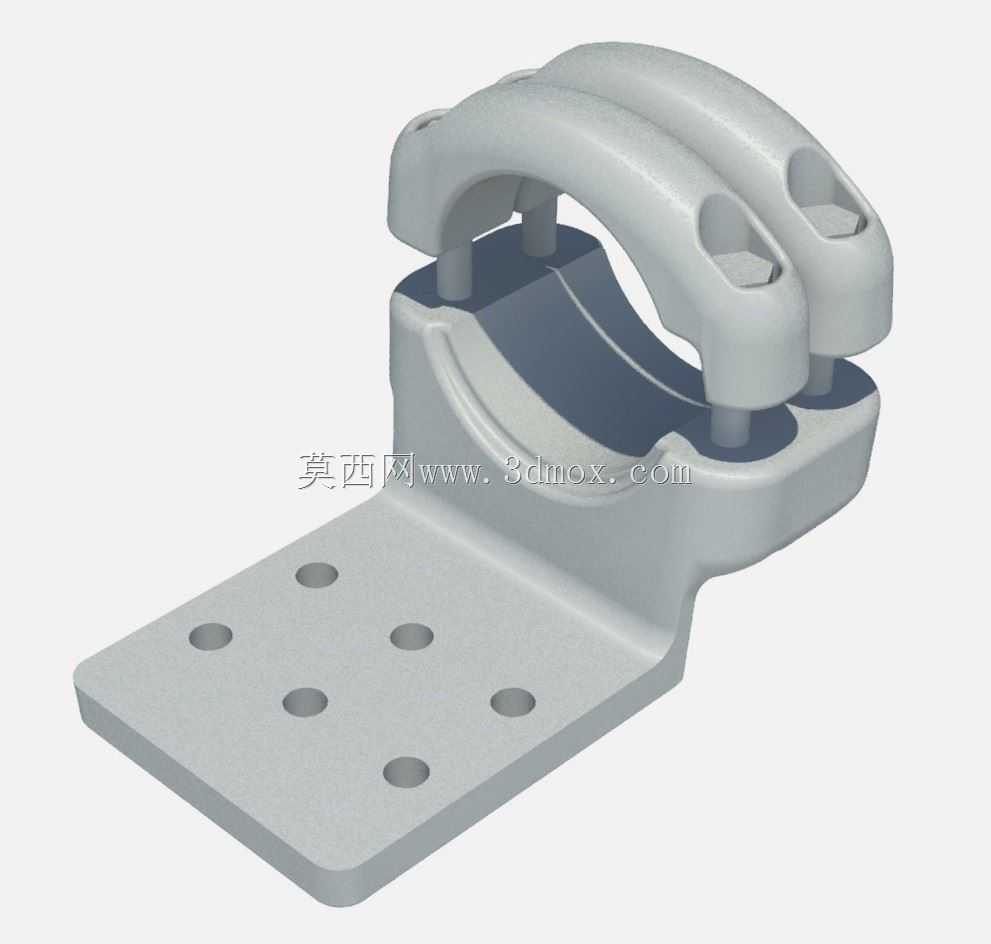

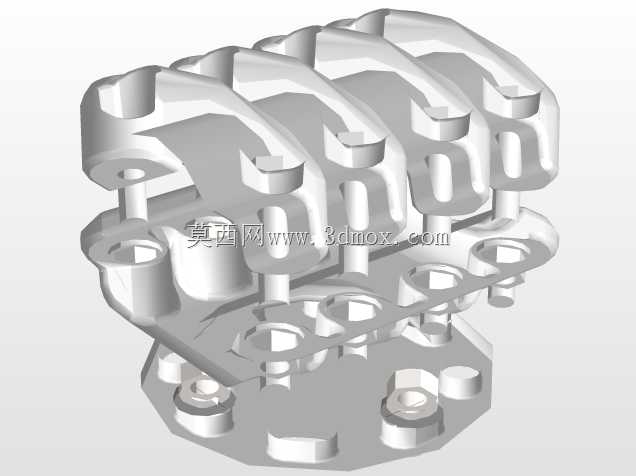

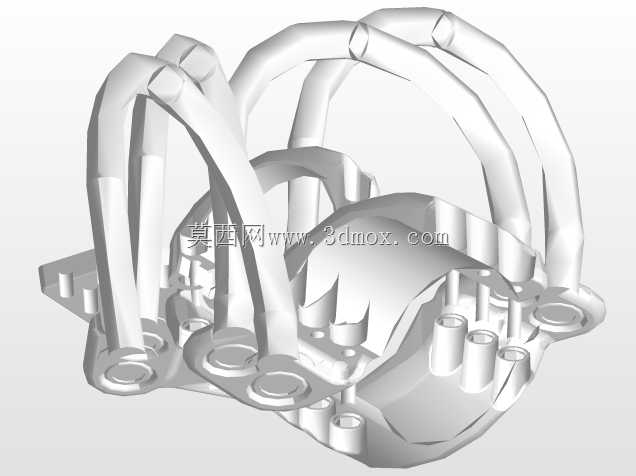

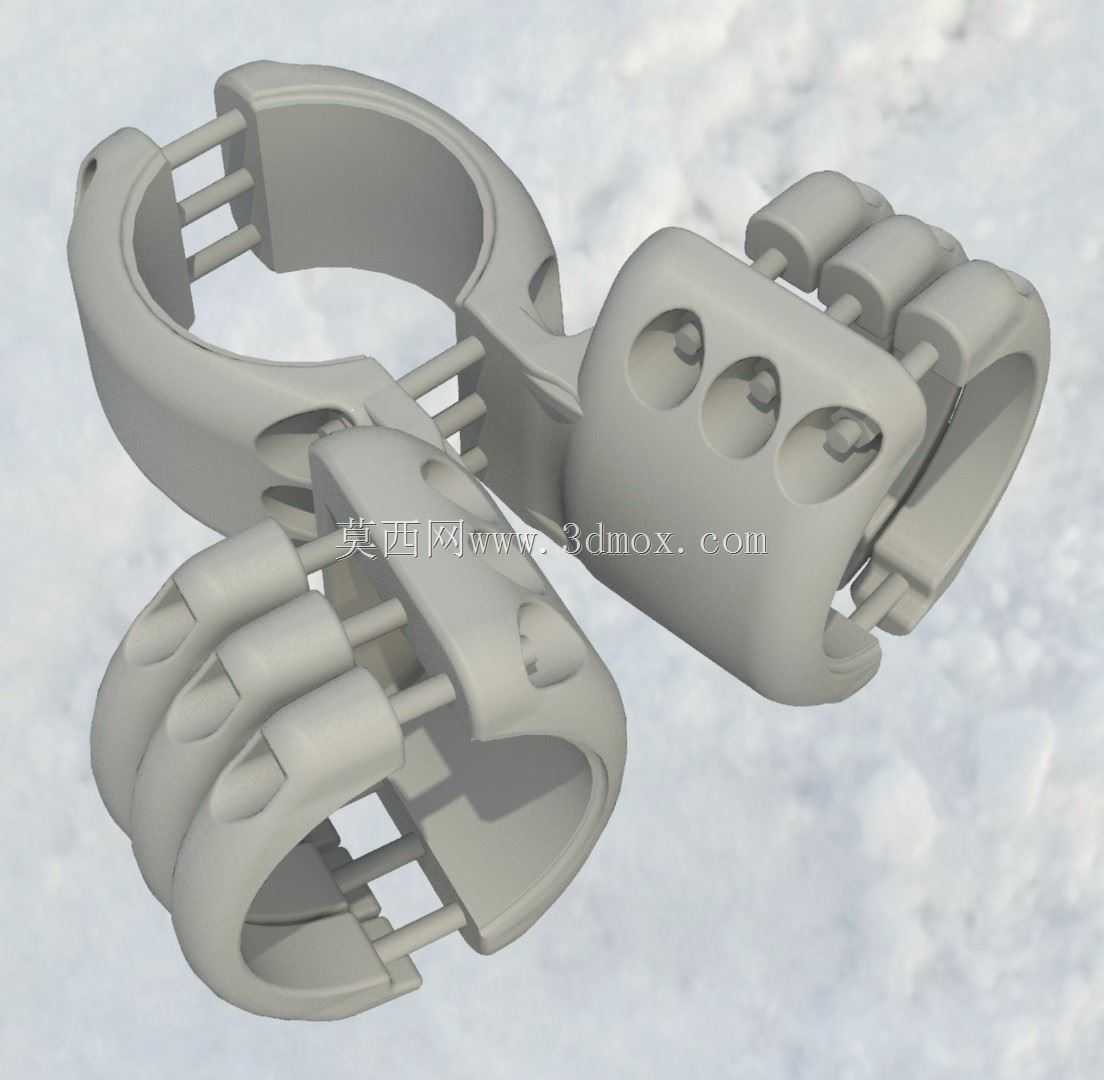

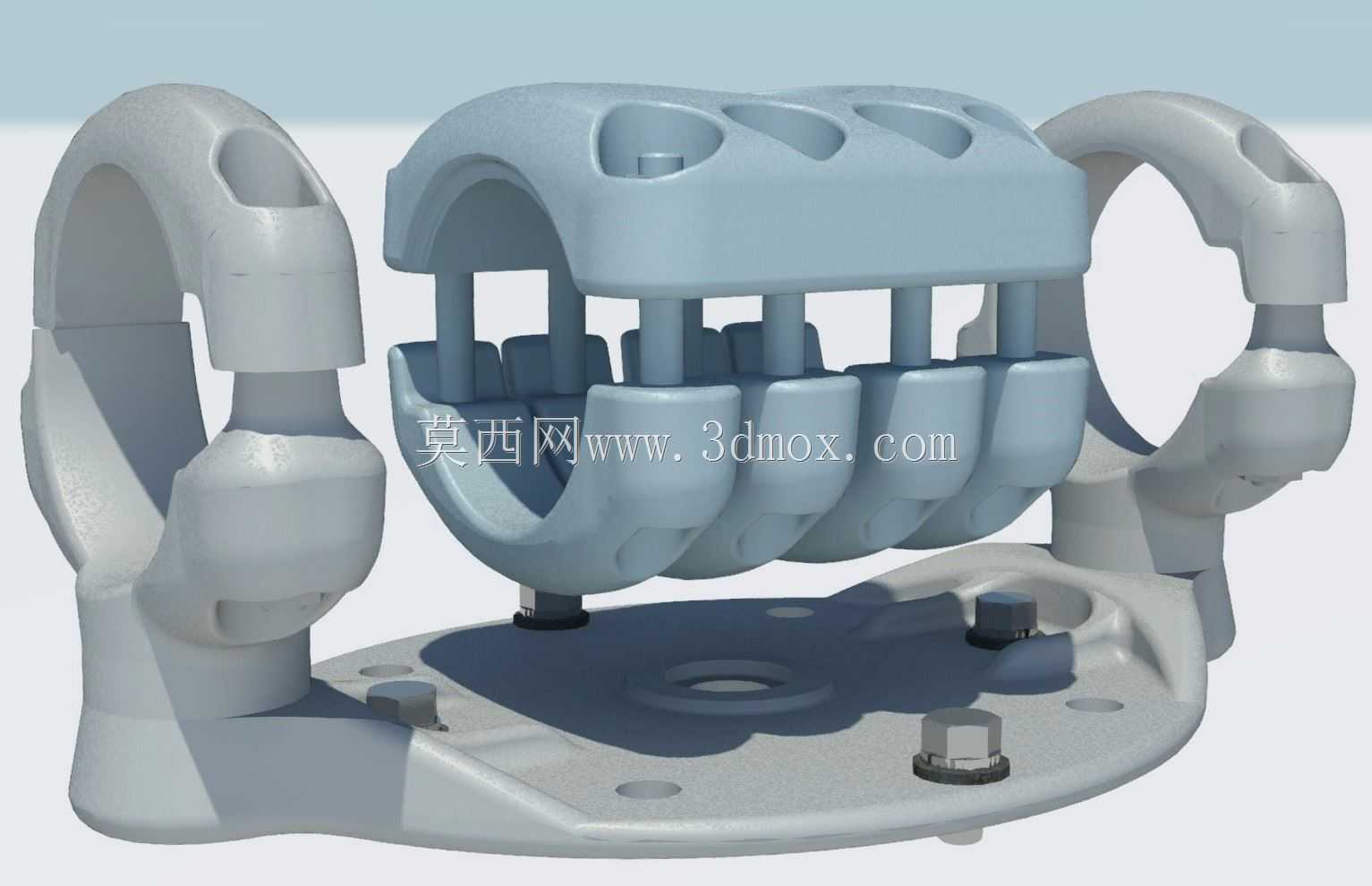

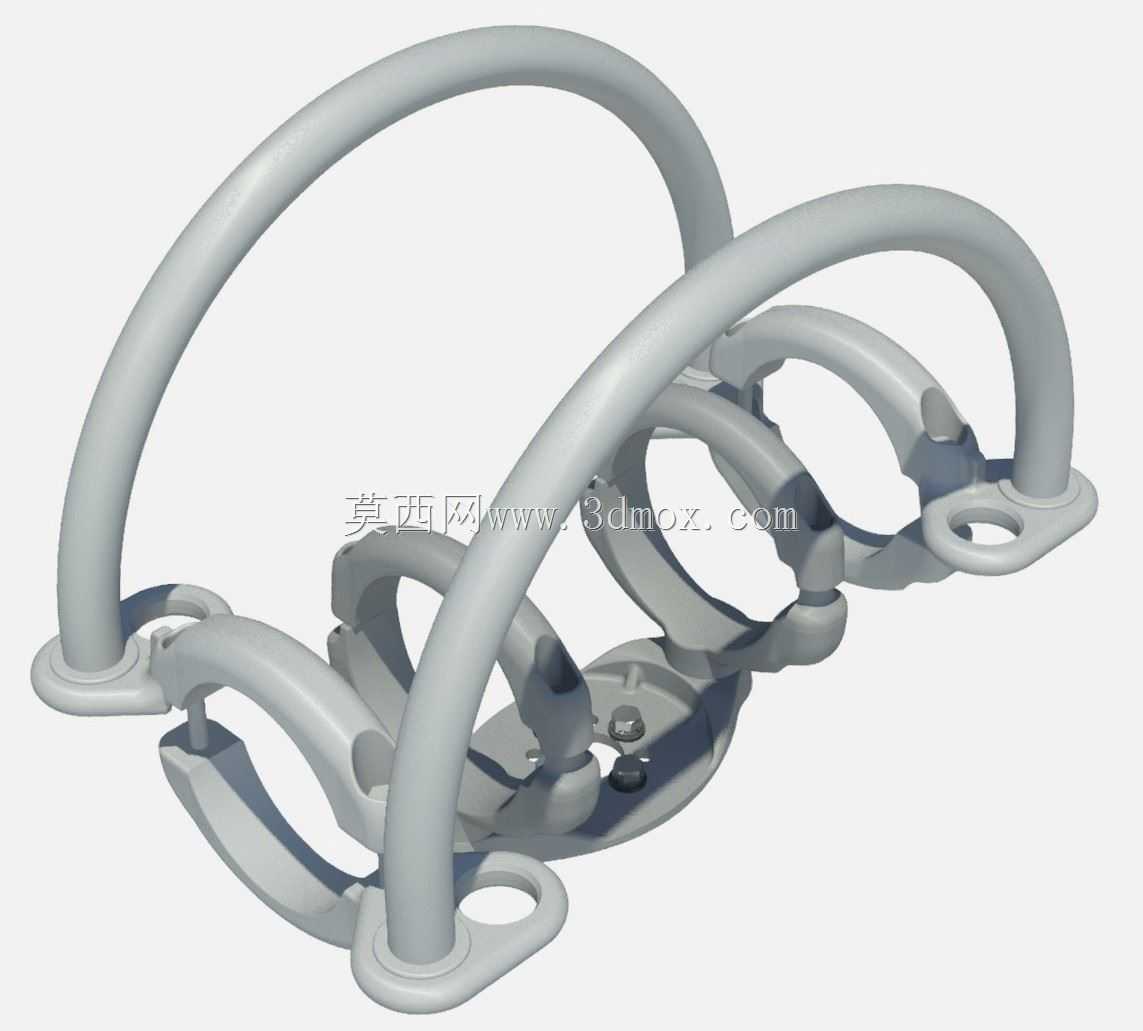

这类抱箍式连接夹具主要应用在变电站户外线缆布设、柜内二次回路接线、汇流排引接等场景，核心作用是实现线缆与接线端子的可靠夹持固定，避免线缆受外力拉扯、风振摆动出现接线松脱、绝缘层磨损等问题，保障变电站回路连接的稳定性。从结构设计来看，整体采用对开式抱箍结构，配合带安装孔的平板固定基座，抱箍的环形内腔做了适配线缆外径的圆弧过渡，内壁预留了微小的防滑纹理加工余量，实际生产时可根据夹持线缆的绝缘层硬度调整纹理深度，既不会夹伤线缆外护套，又能提供足够的静摩擦力抵抗纵向拉扯力。抱箍两侧的连接柱采用对称布局，装配时可通过螺栓锁紧实现抱箍的开合调节，适配一定公差范围内的线缆外径，无需针对单一规格线缆单独开模，降低了配件的备货品类压力。安装基座上的四个固定孔采用长圆孔与圆孔组合的布局，其中两个长圆孔可补偿安装面的孔位加工误差，降低现场安装时的对位难度，基座与抱箍的连接位置做了加厚的加强筋过渡，避免长期受线缆重力拉扯出现根部断裂的问题。设计过程中优先考虑了户外工况的耐候性需求，整体结构无尖锐棱角，所有转角都做了R2以上的圆角处理，避免安装时划伤施工人员，也减少了户外积灰、积水的留存死角，降低长期使用后的腐蚀风险。安装边界方面，抱箍完全闭合时的环形内腔适配常规外径的电力控制电缆，基座的安装孔距适配变电站内通用的横担、安装板孔位标准，无需额外加工转接件即可直接固定，抱箍完全打开时的开口尺寸可满足线缆侧装的需求，无需穿线即可完成夹持固定，大幅提升现场施工的效率。锁紧螺栓的安装位置预留了足够的扳手操作空间，即使在狭窄的柜内空间也能完成锁紧操作，不会出现工具干涉无法拧紧的问题。整体结构的受力路径经过优化，线缆的重力、拉扯力会通过抱箍均匀传递到基座安装面，不会出现局部应力集中的问题，长期使用的结构可靠性更高。
