LEM电流互感器LTC1000SFSP21结构设计

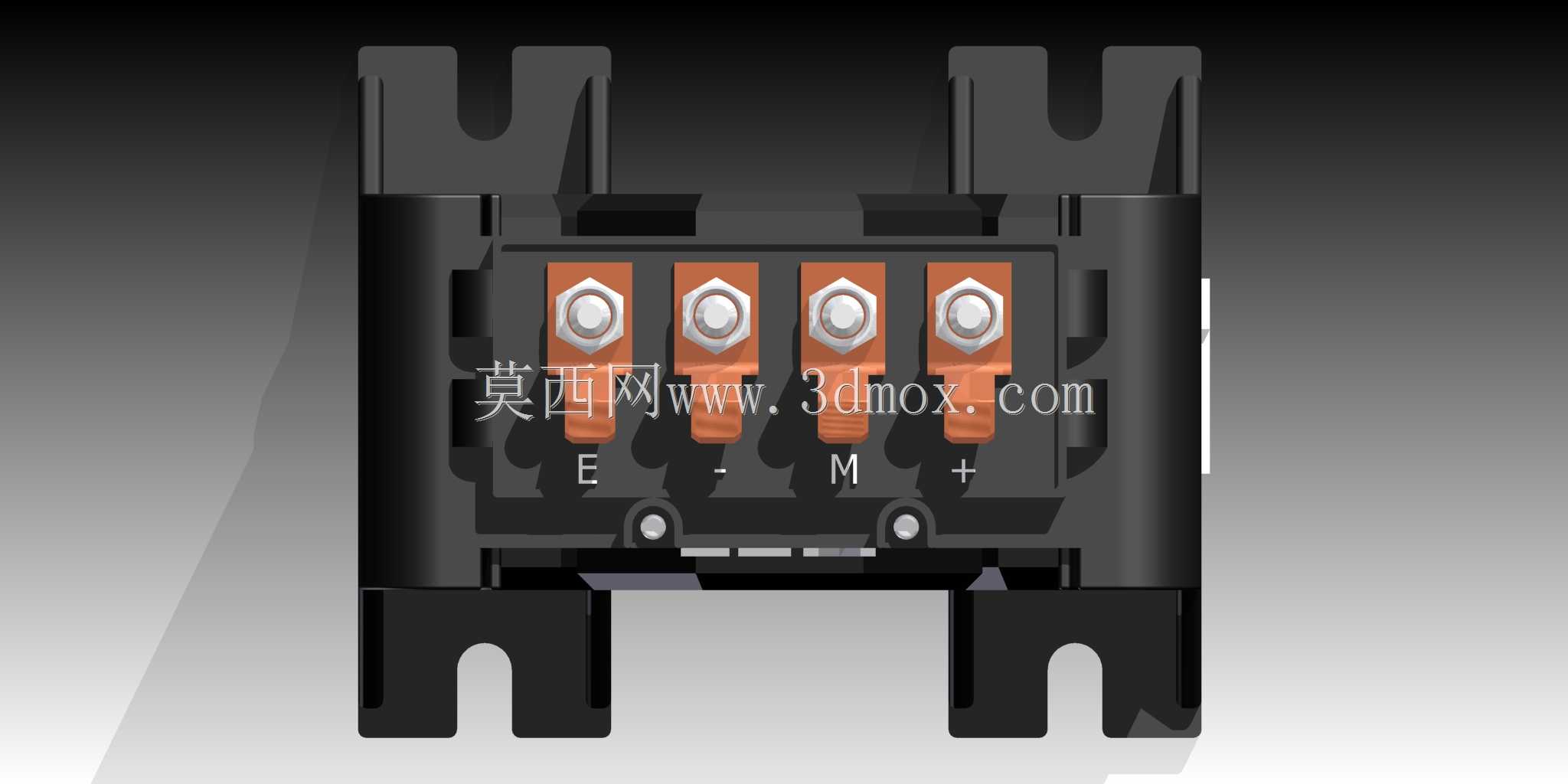

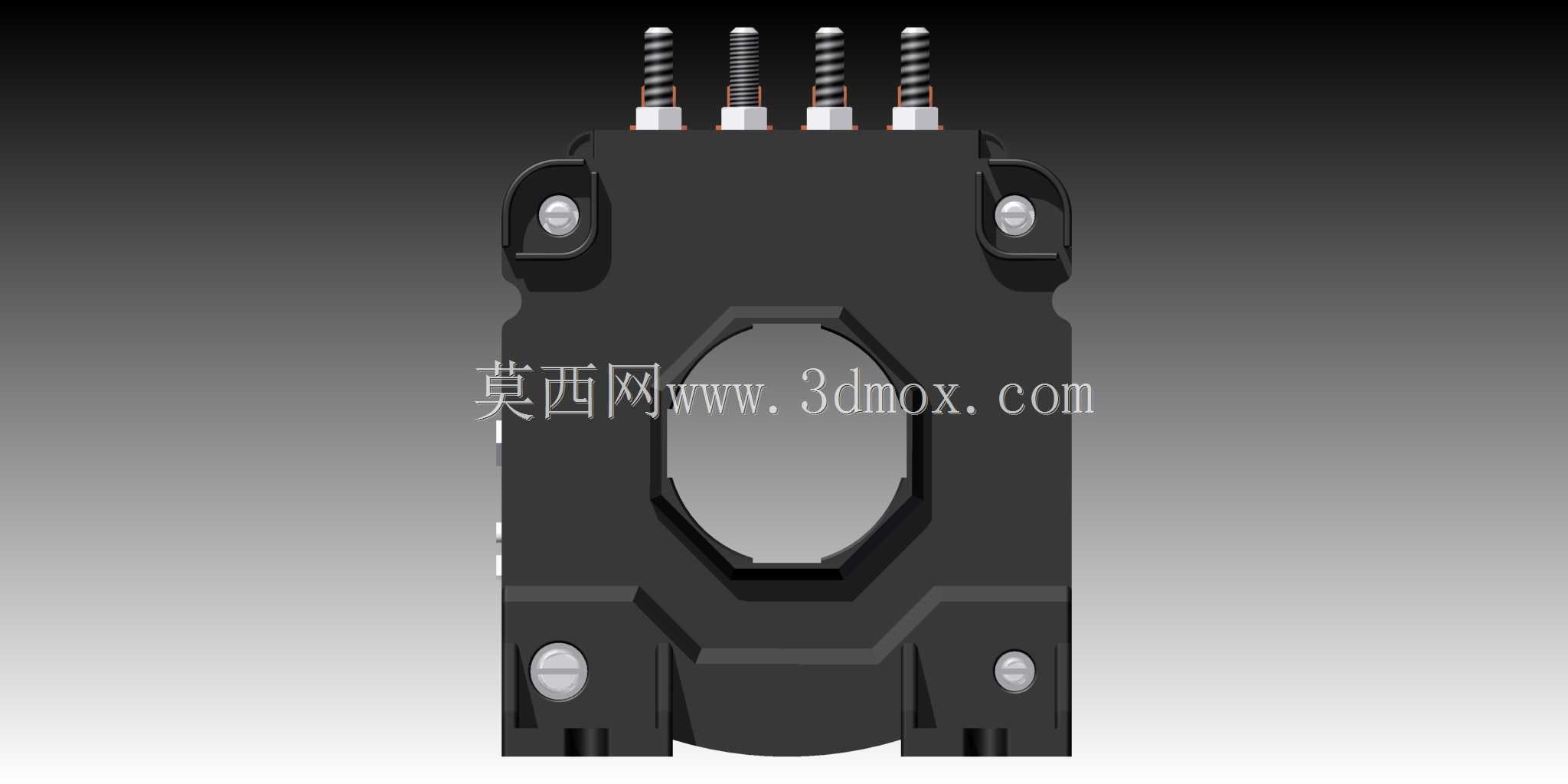

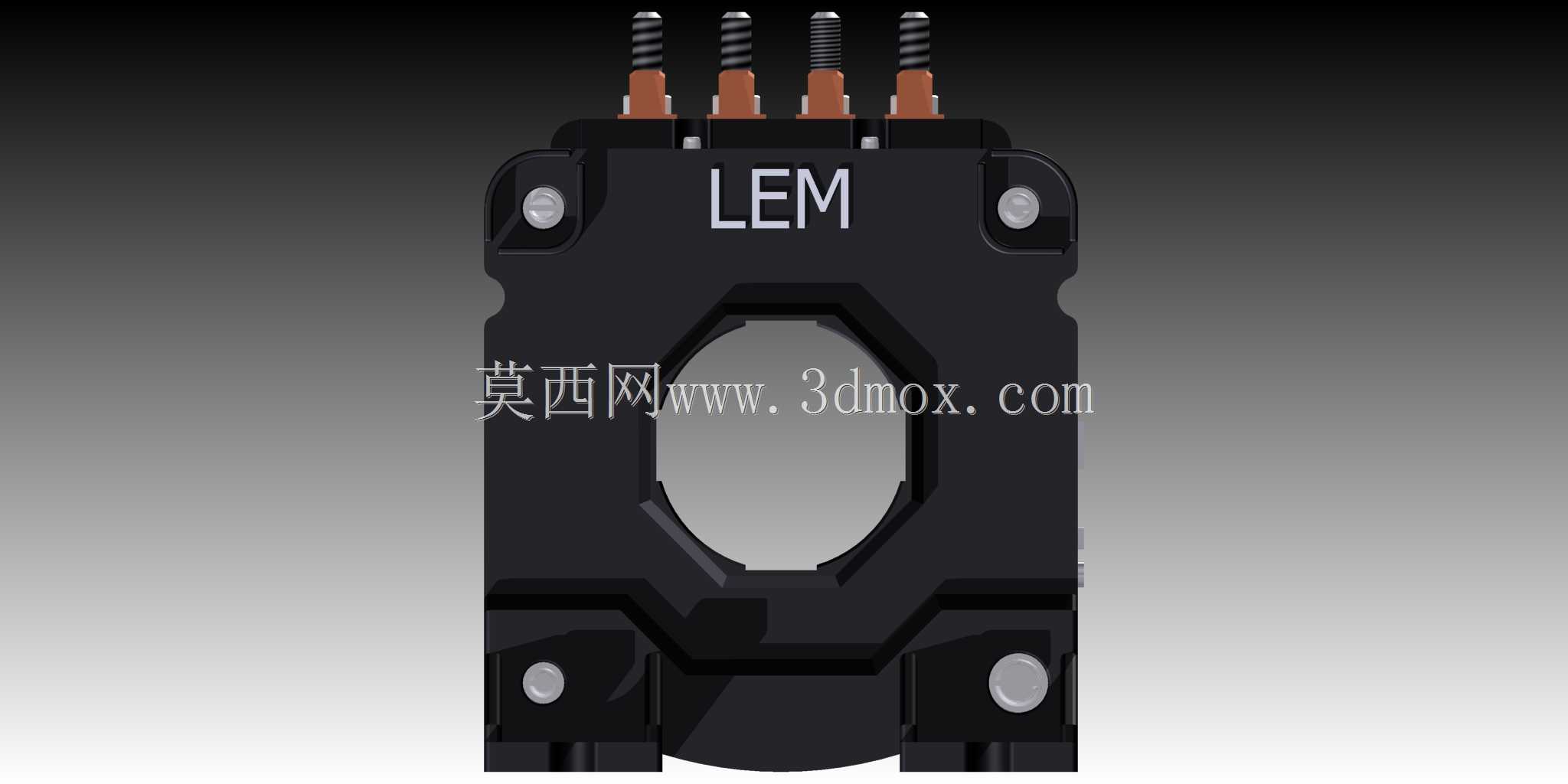

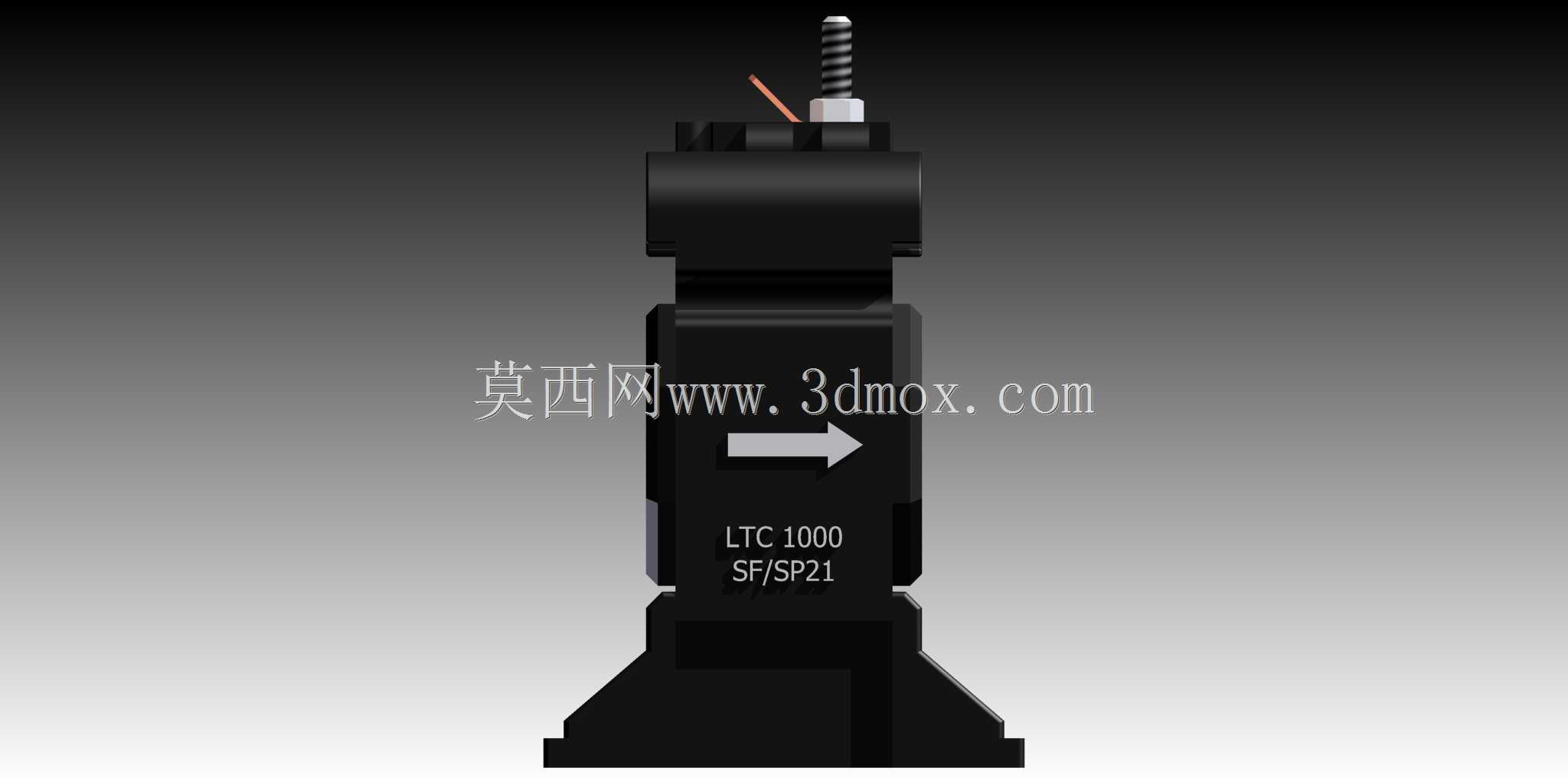

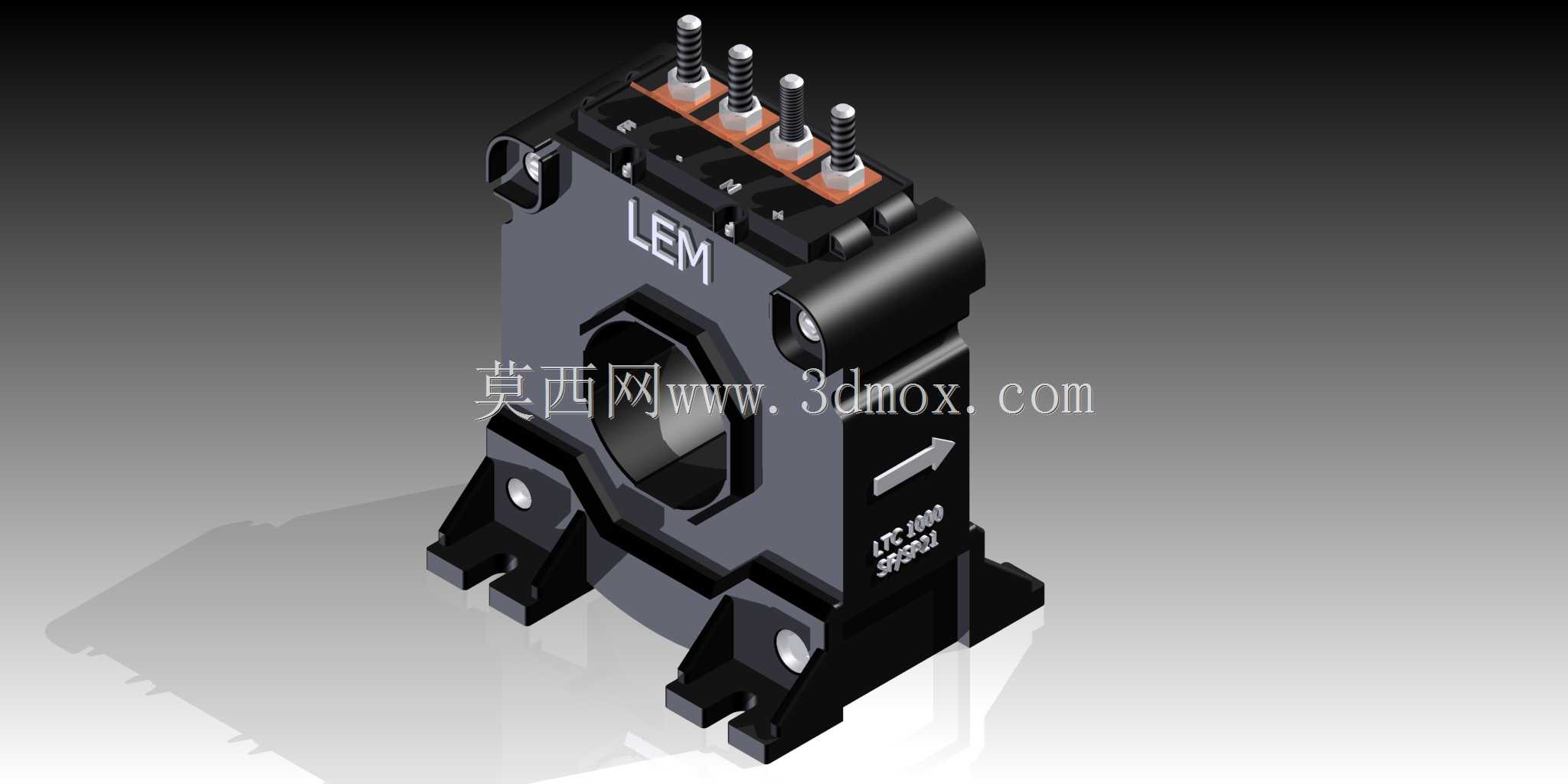

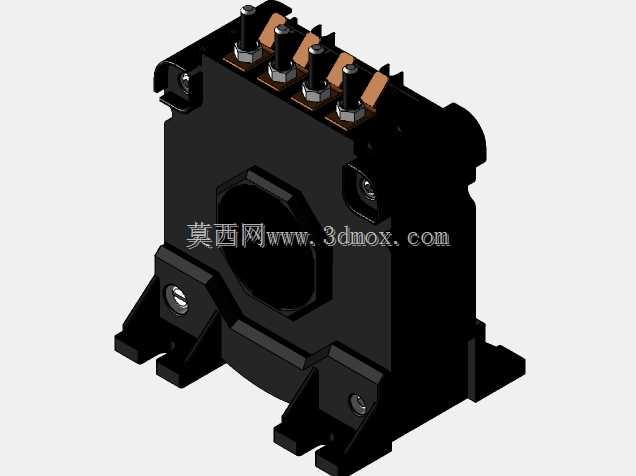

这款电流检测元件的三维结构完整还原了实物的装配逻辑与安装细节，在工业配电、新能源变流、大功率传动设备的电流采样环节应用广泛，主要承担主回路电流的隔离检测、信号反馈功能，为设备的过流保护、闭环控制提供精准的电流采样信号，是大功率电力电子设备里不可或缺的核心检测部件。从结构设计思路来看，主体采用穿心式布局，中部预留的圆形通孔为主回路母排穿过区域，无需断开主回路即可完成电流采样，这种非侵入式的安装结构能最大程度降低对主回路布线的影响，同时减少大电流工况下的接触损耗。顶部的四个接线端子采用阶梯式排布，相邻端子间设置绝缘隔筋，避免高压工况下的爬电风险，端子底部的压接结构预留了足够的接线操作空间，适配常规的冷压端子接线需求，接线区域的橙色标识块清晰区分了信号接线区与主体结构区，现场装配时能快速识别接线位，降低错接概率。元件两侧的安装支脚采用对称式设计，支脚上预留的两个圆形安装孔位适配M6规格的固定螺栓，安装孔的中心距经过标准化匹配，可直接固定在常规的电气安装板、DIN导轨适配支架上，支脚与主体外壳之间设置了加强筋结构，能承受安装时的螺栓锁紧力矩，避免长期震动工况下支脚出现断裂变形。主体外壳采用阻燃工程塑料的包覆结构，侧面印制的电流方向标识能指导现场安装时的母排穿入方向，保证采样信号的相位准确性，外壳的边角处均做了圆角过渡处理，避免装配过程中划伤操作人员或线缆绝缘层。从安装边界来看，元件整体的竖向高度、横向宽度都控制在紧凑范围内，不会占用过多柜内安装空间，主体背部的平整面可紧贴安装板固定，保证安装后的结构稳定性，顶部接线端子的高度预留了足够的线缆弯曲半径，不会出现线缆过度弯折导致的线芯断裂问题。建模过程中完整还原了各部件的装配间隙，比如端子与外壳的配合公差、安装支脚的平面度、中心通孔的同轴度都符合实际生产的公差要求，可直接用于电气柜的布局干涉检查、安装工艺模拟，也能作为同类型电流检测元件选型时的结构参考，帮助结构工程师在设计阶段提前预判安装空间、布线走向的合理性，减少后期样机装配时的结构干涉问题。
