倾斜式户外光伏板支撑安装结构

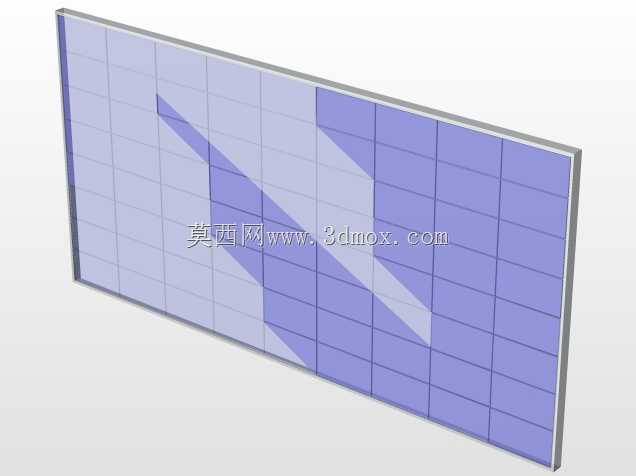

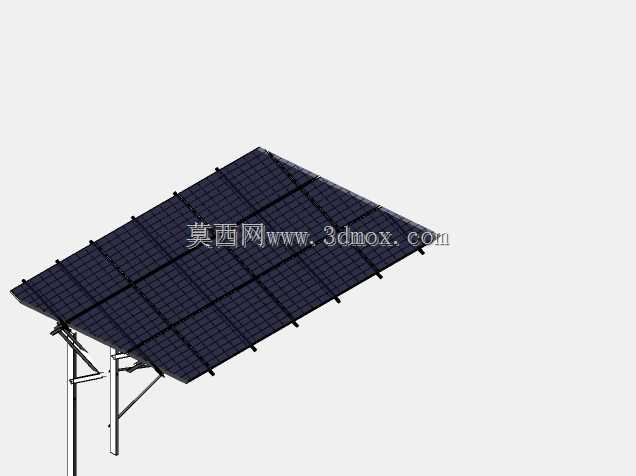

这套倾斜式光伏支撑结构，主要适配民用分布式屋顶、工商业厂区屋面、小型离网电站等场景的光伏组件铺设需求，核心作用是为晶硅光伏组件提供稳定的安装载体，通过预设的倾斜角度最大化接收太阳辐照，提升单位面积的光电转换效率。从结构设计逻辑来看，整体采用单立柱悬挑支撑形式，区别于传统大面积双立柱排布方案，单立柱设计大幅减少了屋面基础的打桩数量，降低对屋面防水层的破坏，同时悬挑结构可以让组件下方预留足够的通风间隙，既能够降低组件工作时的背板温度，减少高温带来的发电效率衰减，也能方便后期运维人员对组件表面、支架连接节点进行检修清洁。结构的受力传递路径清晰，组件边框通过压块固定在横向排布的檩条上，檩条采用冷弯薄壁型钢材质，截面抗弯性能适配常规多块组件拼接后的荷载需求，檩条与下方斜梁通过螺栓铰接，斜梁再与主立柱通过三角加强撑连接，三角撑的角度经过受力校核，能够抵御常规地区的基本风压与雪压荷载，避免极端天气下结构出现倾覆、变形。安装边界方面，这套结构适配单排多块晶硅组件的排布，组件整体倾斜角度可根据项目所在地纬度进行小范围调整，纬度较高地区可适当加大倾角以适配冬季低角度的太阳照射，低纬度地区则减小倾角降低风阻。主立柱底部采用法兰盘与屋面基础连接，法兰盘上预留长圆孔，可抵消施工过程中基础定位的微小误差，降低现场安装的对位难度。所有连接节点均采用标准紧固件连接，无现场焊接工序，全部构件可在工厂预制完成后运输到现场拼装，大幅缩短现场施工周期。结构的外形尺寸经过优化，组件下沿距离安装面预留了足够的排水间隙，避免雨季积水浸泡组件边框，同时悬挑长度经过计算，不会因为过长导致前端出现挠度变形，保证组件拼接后的平面度，避免组件因受力不均出现隐裂问题。在实际选型应用中，这套结构尤其适合屋面荷载有限、安装空间局促的分布式项目，相比传统固定式支架，钢材用量更低，安装灵活度更高，同时结构的防腐处理采用热浸镀锌工艺，能够适应户外高湿、高盐雾的复杂环境，满足长期户外使用的耐久性要求。
