电站锅炉燃油燃烧器结构设计

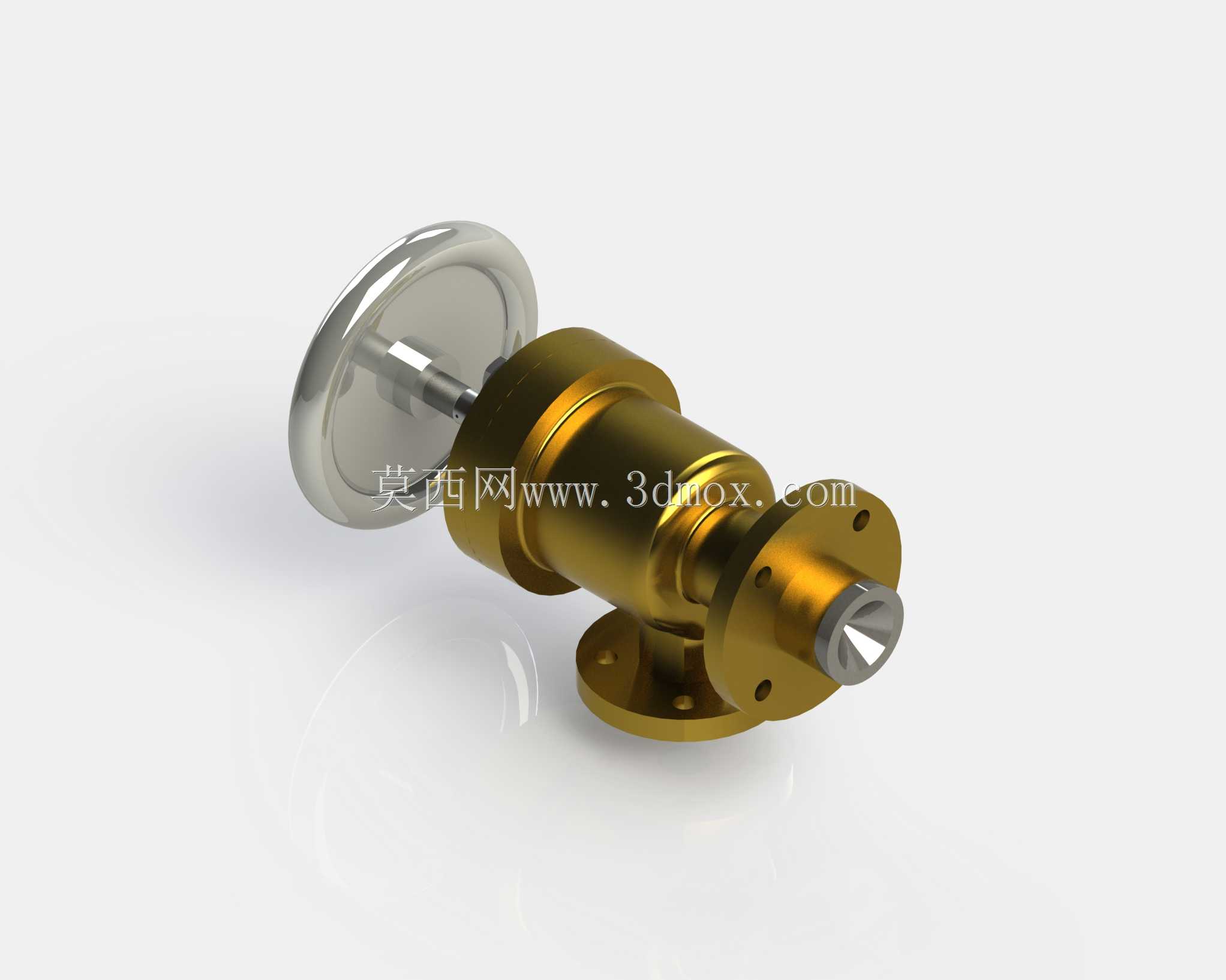

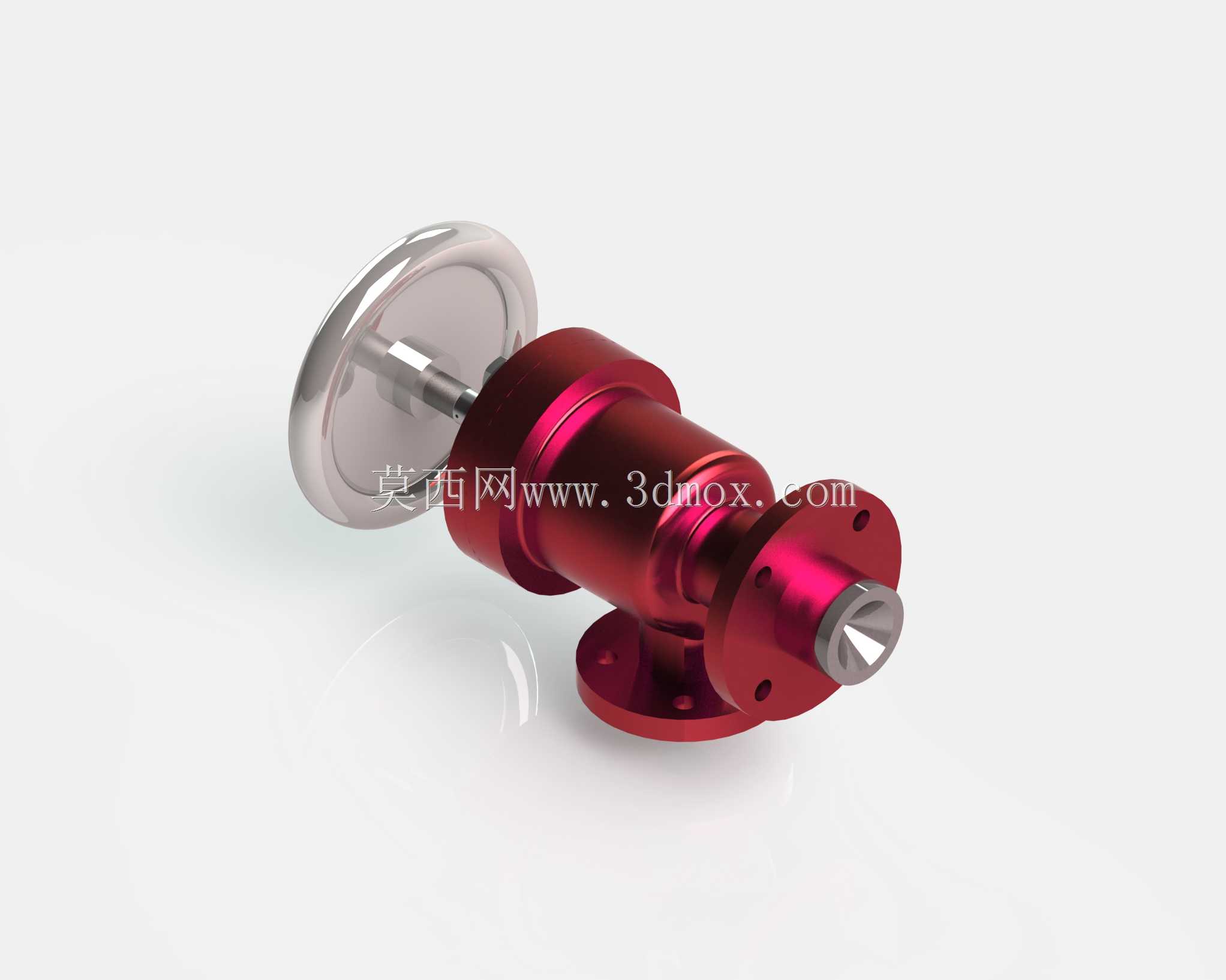

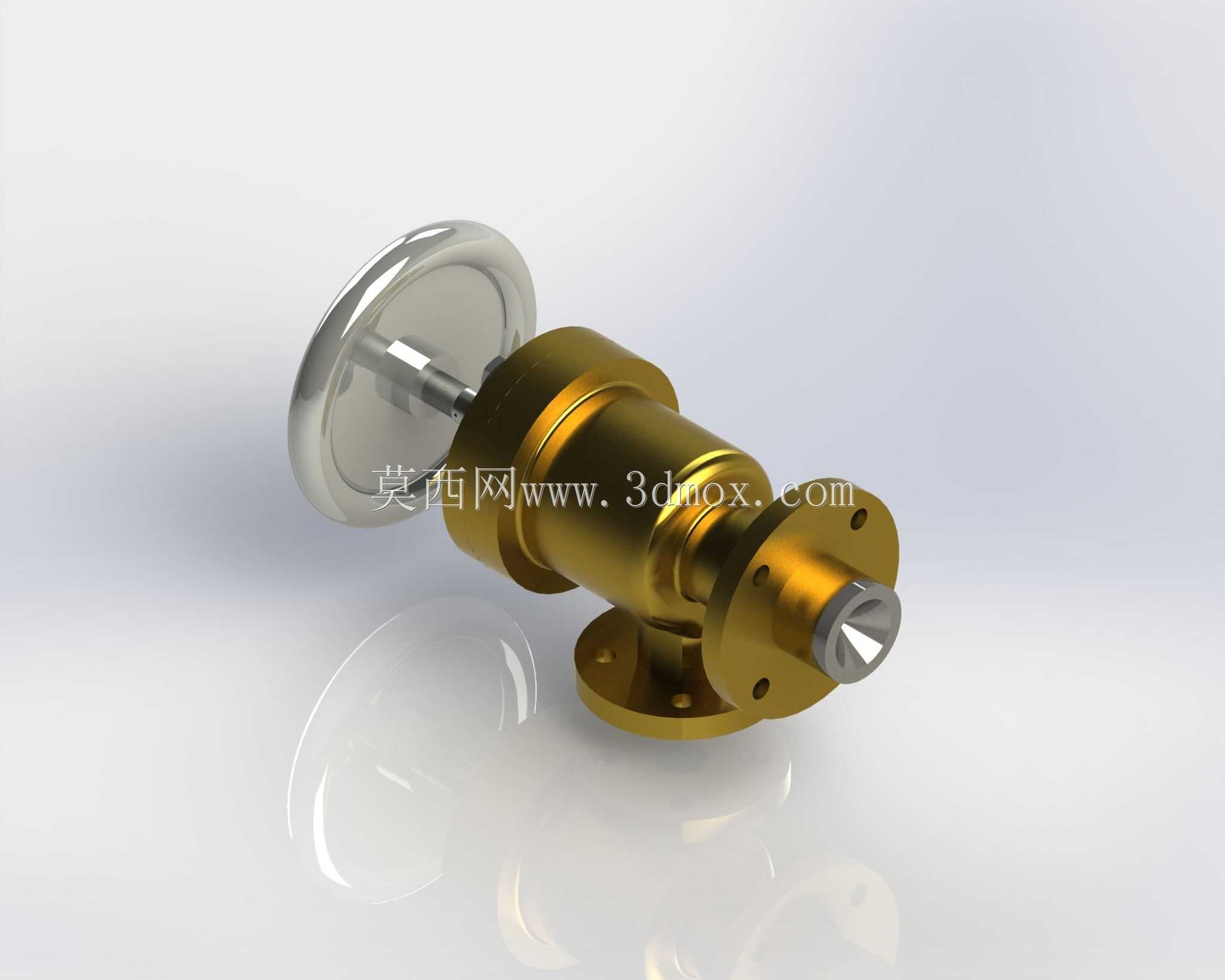

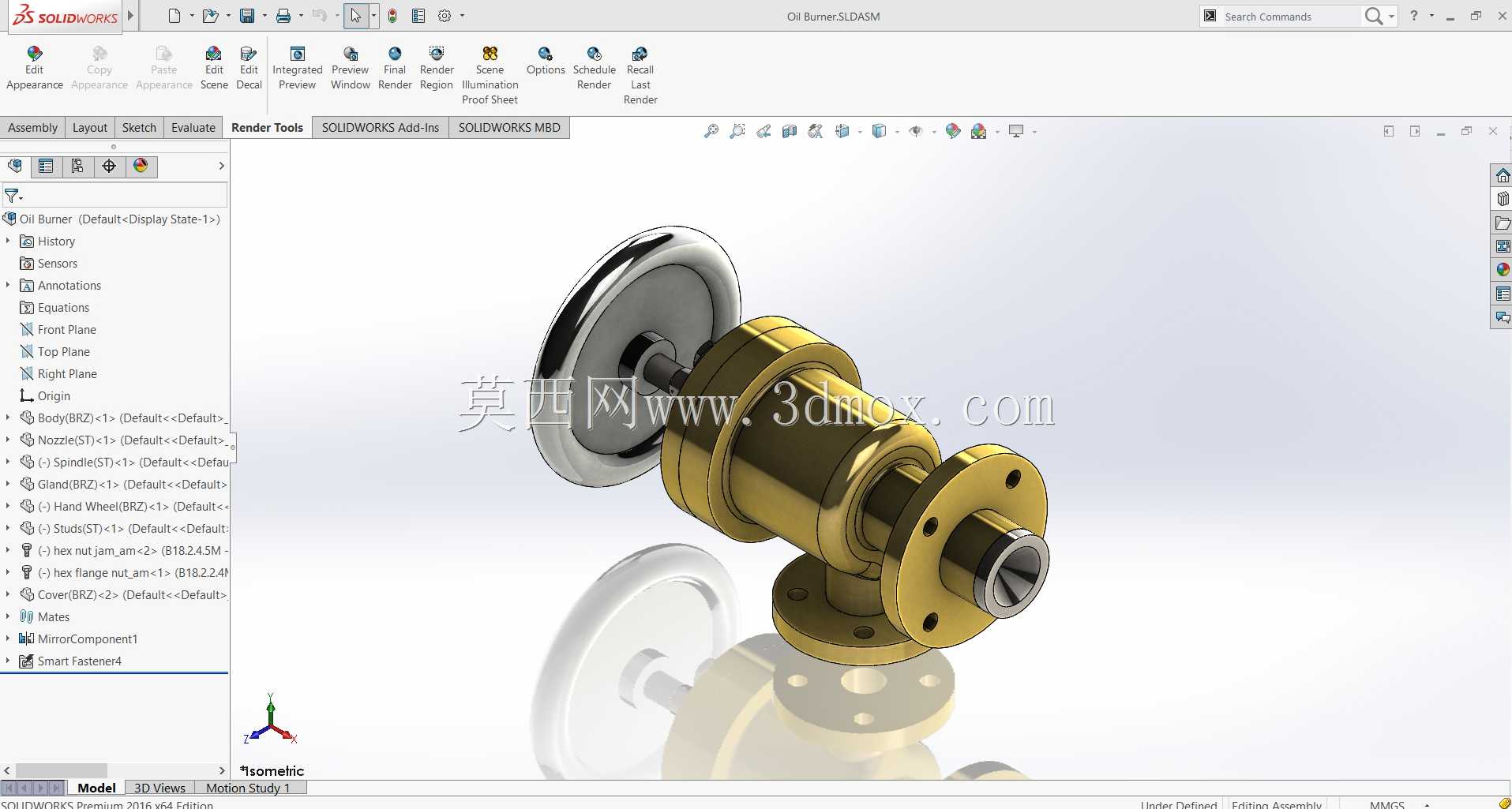

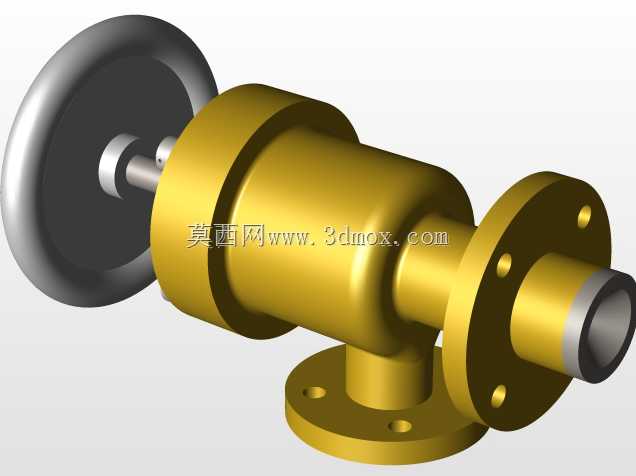

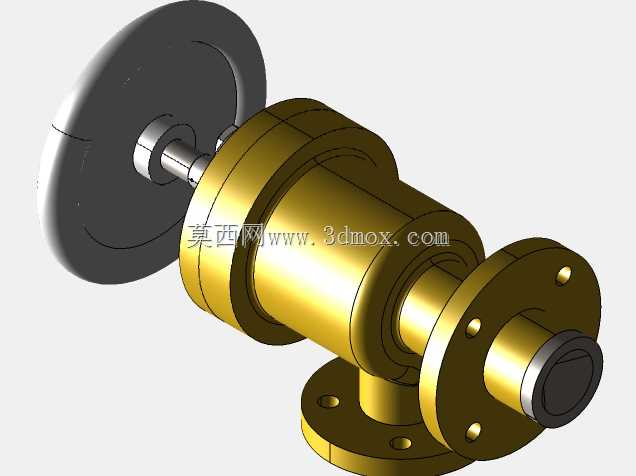

电站锅炉的点火与低负荷稳燃环节，燃油燃烧器是不可或缺的核心功能部件，其结构设计直接影响燃油雾化效果、燃烧充分度与炉膛热负荷分布合理性。这款燃烧器采用侧进油、端喷燃的整体布局，主体阀身采用锻压黄铜材质加工，兼顾导热性与抗燃油腐蚀性能，上部设置手轮调节机构，可通过旋转手轮带动内部阀芯轴向位移，精准控制燃油通断与供油流量，适配不同锅炉负荷下的燃油供给需求。从安装边界来看，燃烧器底部设置带螺栓孔的圆形安装法兰，可直接与锅炉炉墙的预设安装座通过螺栓紧固连接，法兰密封面采用凸面设计，配套耐高温密封垫片即可实现炉膛侧与外部油路的密封隔离，避免高温烟气泄漏或燃油渗漏风险；侧部的进油接口采用标准管螺纹设计，可直接与厂区供油管路快速对接，无需额外加工转换接头，降低现场安装的适配成本。设计过程中，首先围绕燃油雾化的核心需求确定喷嘴结构，端部的雾化喷嘴采用旋流槽设计，高压燃油进入喷嘴内腔后经旋流槽加速形成旋转油膜，喷出后在炉膛高温辐射下快速破碎雾化，与炉膛内的助燃空气充分混合，保证燃油燃烧充分，减少不完全燃烧带来的结焦、热效率损失问题。手轮调节机构的行程经过精准匹配，手轮全行程旋转对应阀芯从全闭到全开的完整位移，调节过程中流量特性呈线性变化，方便运行人员根据锅炉实际运行工况精准调整供油量，避免供油波动带来的炉膛压力、蒸汽参数大幅波动。主体腔体的流道设计采用圆弧过渡，避免流道直角拐点带来的燃油阻力损失，同时减少流道内的燃油残留，避免长期停运后残留燃油结焦堵塞流道。在实际应用场景中，这类燃烧器除了用于电站锅炉的点火启动阶段，还可在锅炉低负荷运行、燃煤燃烧稳定性不足时投入，辅助维持炉膛温度，保证燃烧稳定，避免炉膛灭火带来的安全风险。建模过程中对各部件的配合公差做了对应设置，手轮与阀杆的配合采用间隙配合，保证调节过程顺畅无卡涩，阀芯与阀座的密封面采用锥面配合，保证全关状态下的密封性能，杜绝燃油内漏问题。整体结构没有冗余设计，所有外部部件均考虑了现场安装与后期维护的操作空间，手轮位置距离安装法兰的高度预留了足够的操作空间，运行人员在现场无需额外工具即可完成流量调节操作，端部喷嘴采用可拆卸设计，后期检修时可直接拆下喷嘴清理结焦或更换磨损部件，无需整体拆解燃烧器，降低维护工作量与检修成本。
