光伏逆变功率电路板结构设计方案

项目分类:3D模型 发布时间:2021-09-02 ID:260329
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案
  • 光伏逆变功率电路板结构设计方案

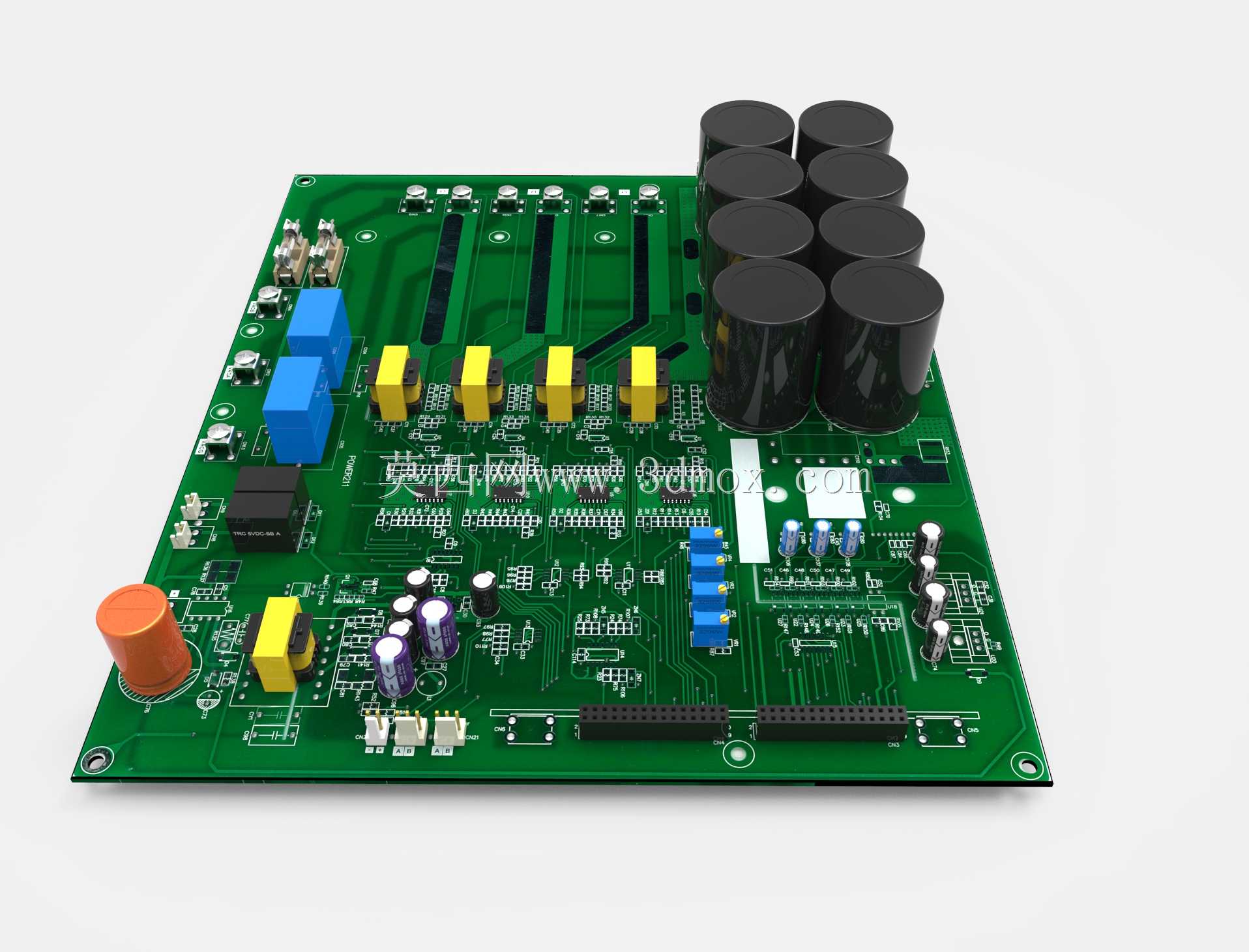

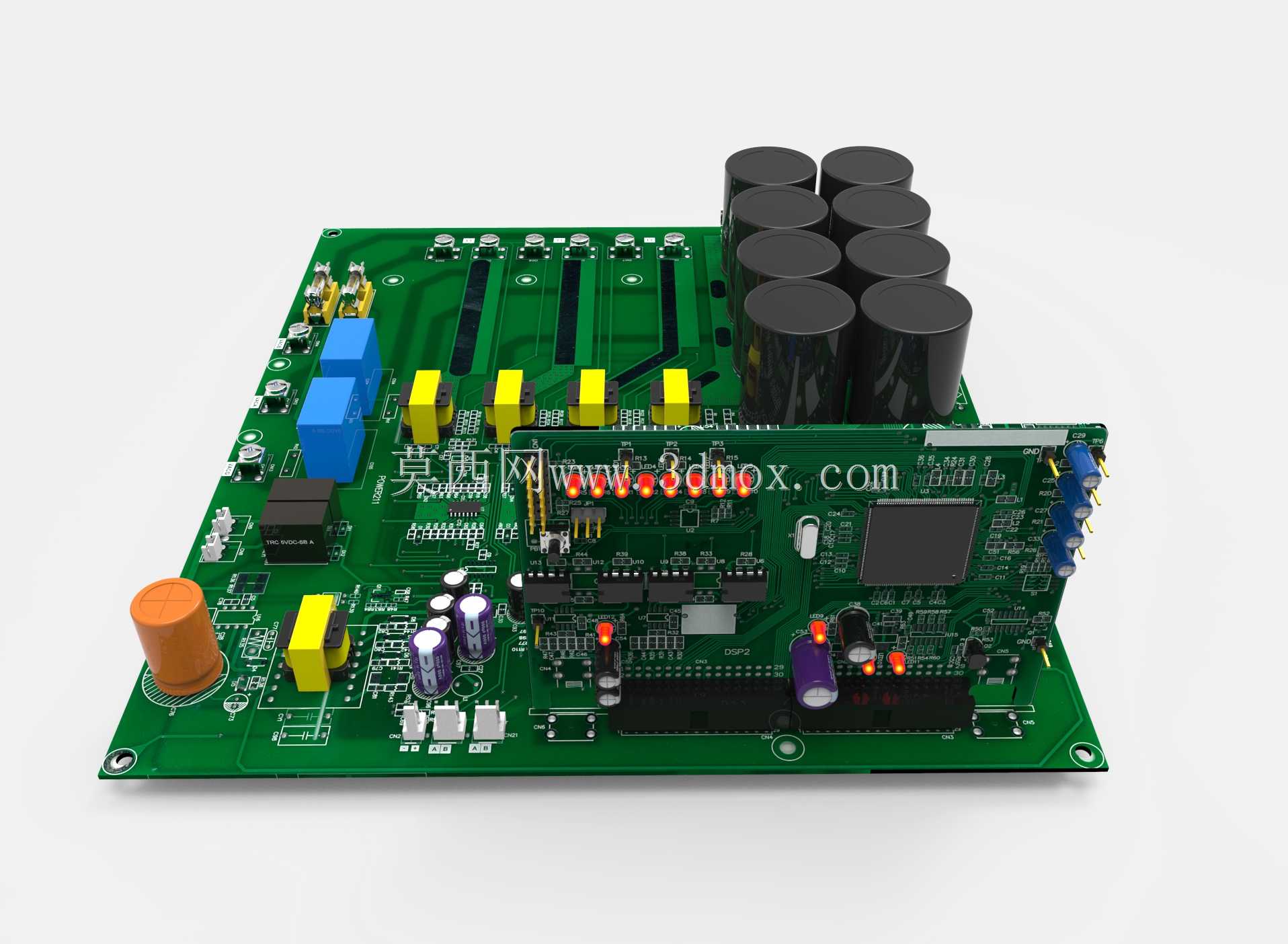

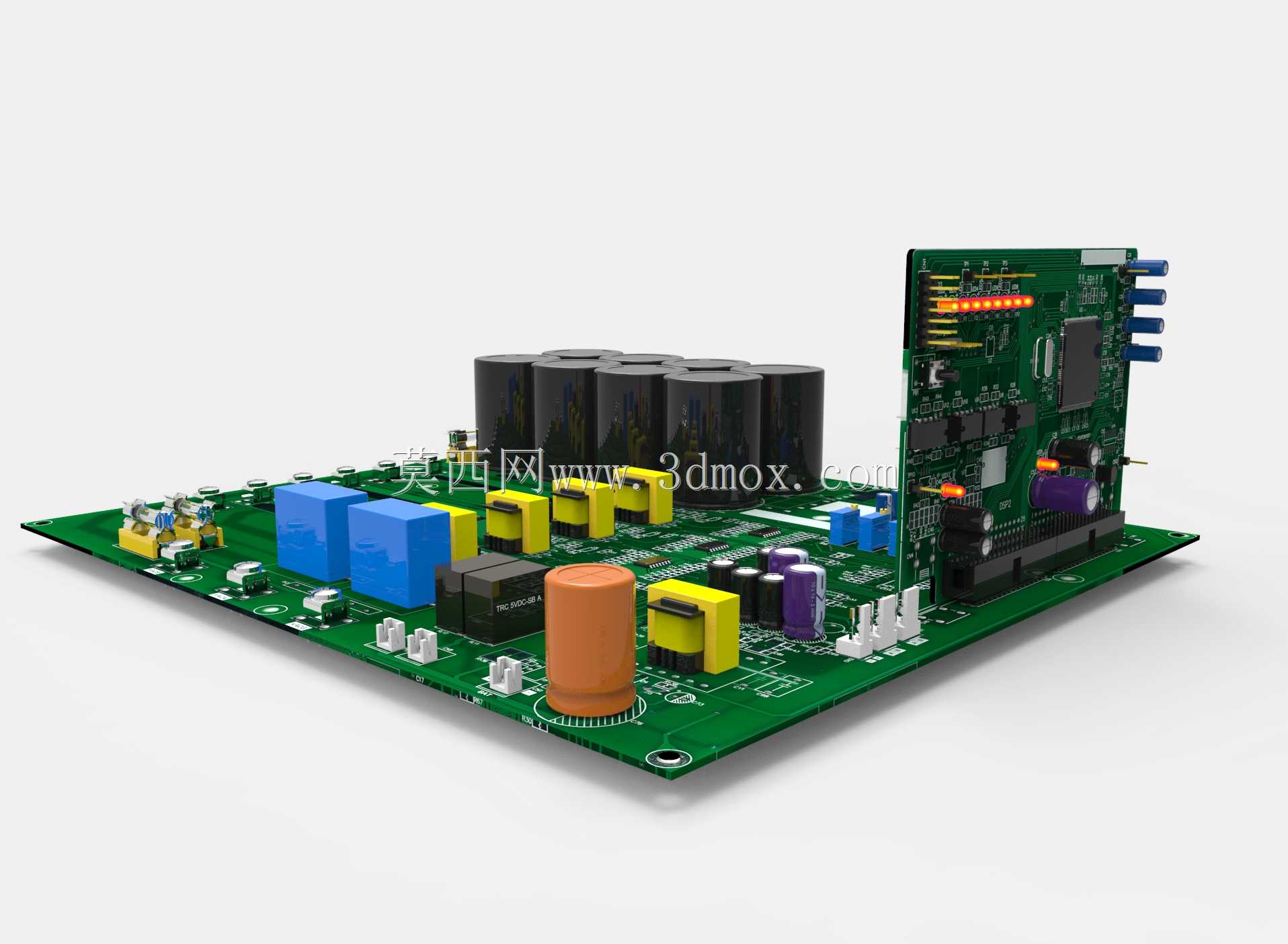

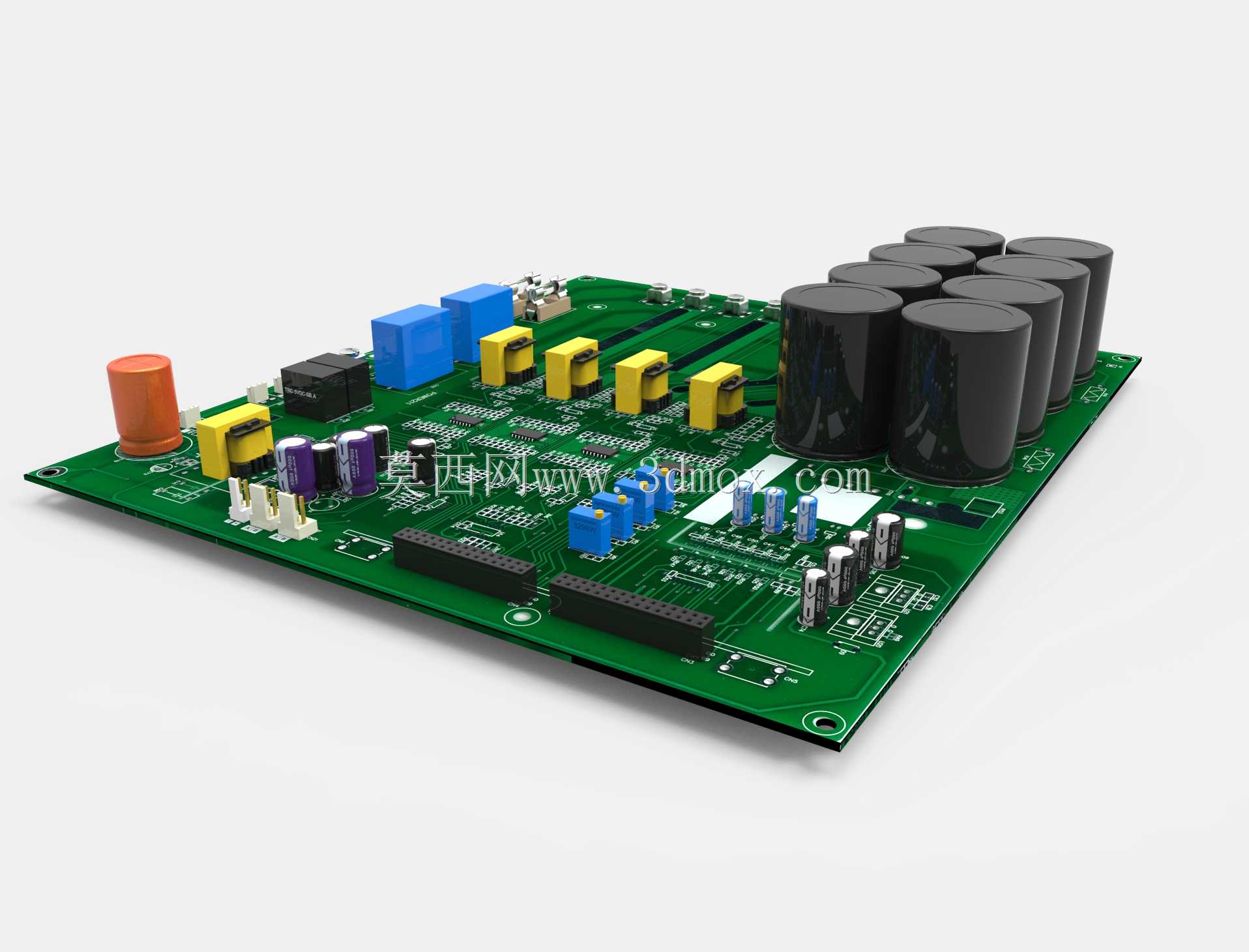

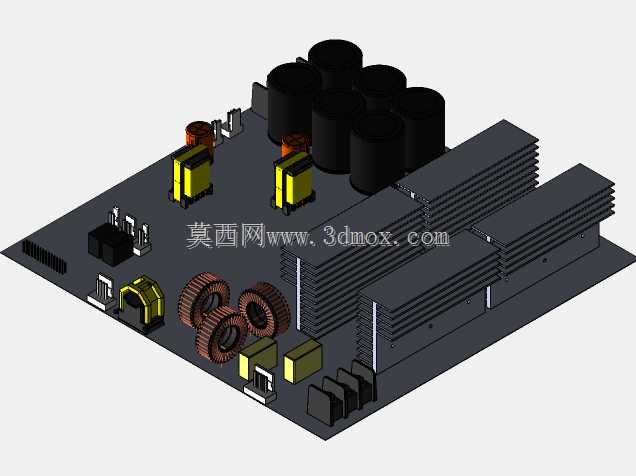

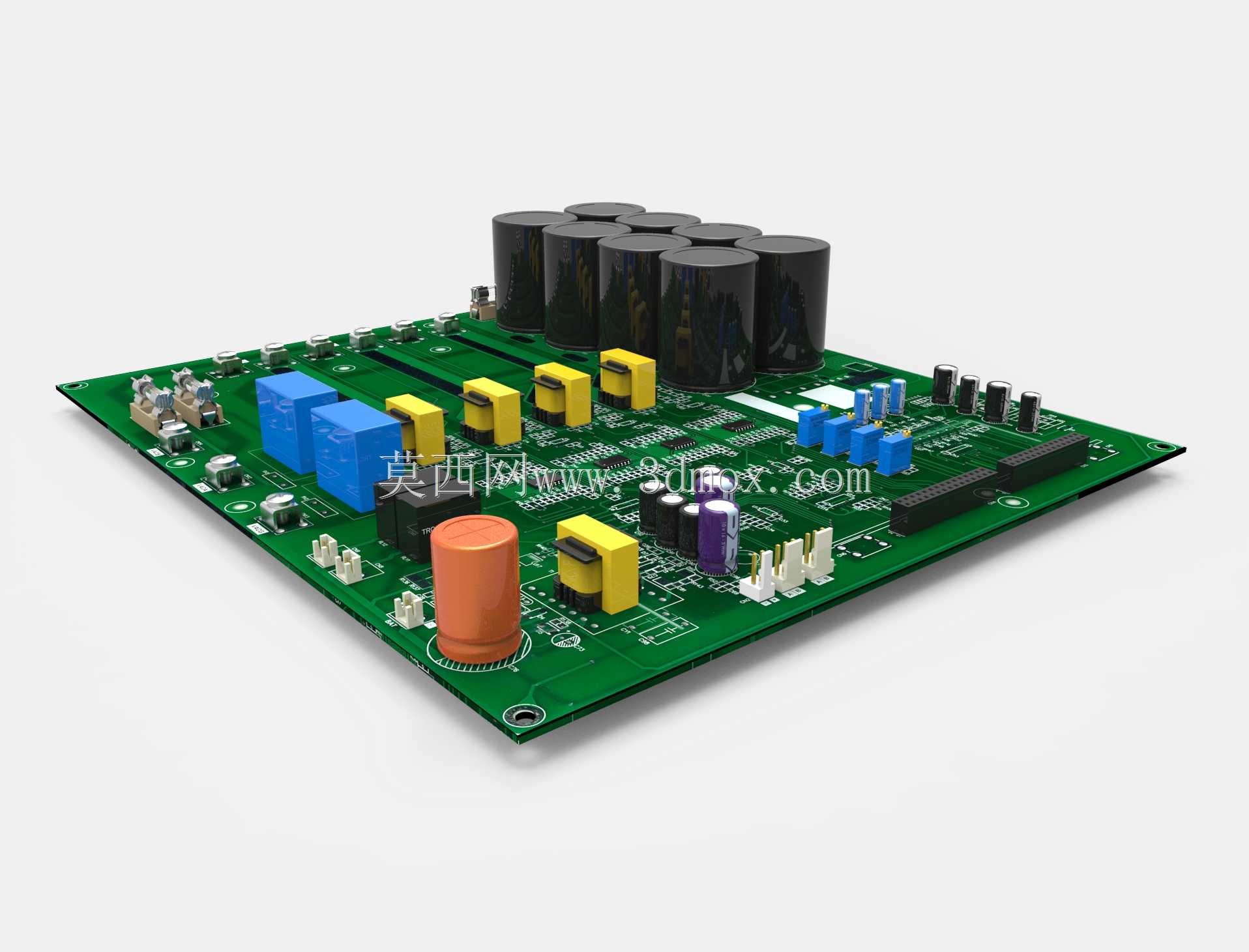

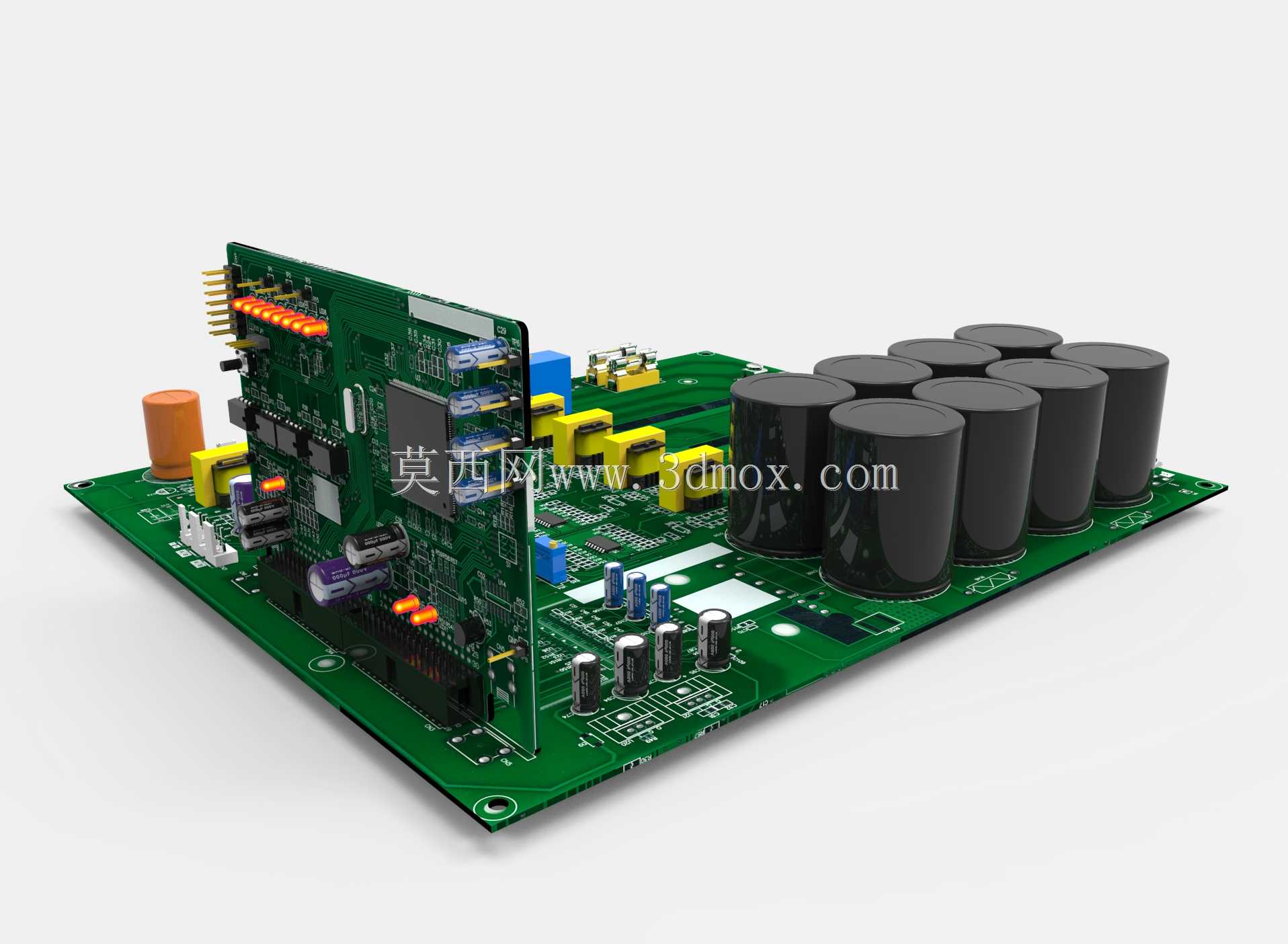

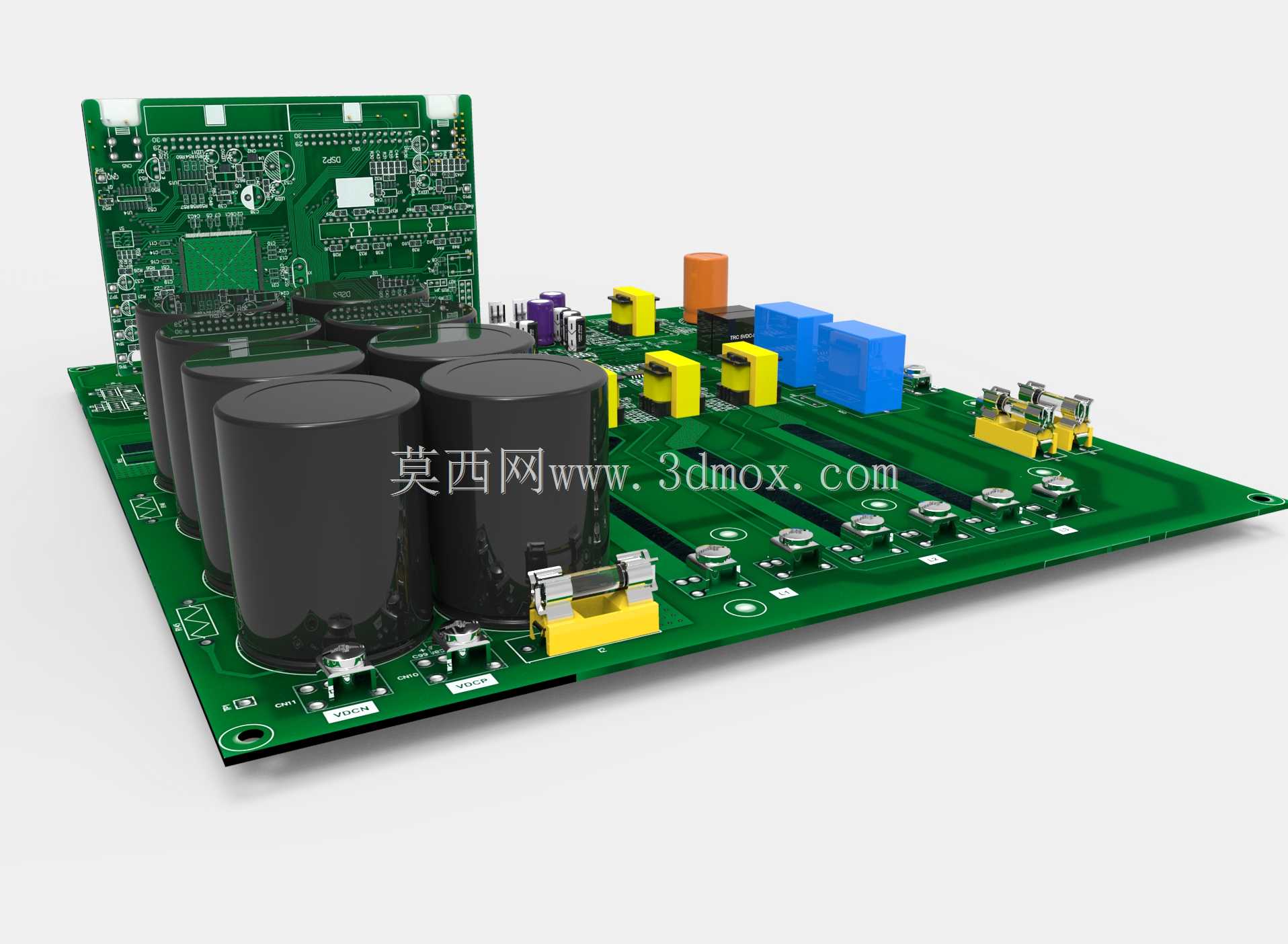

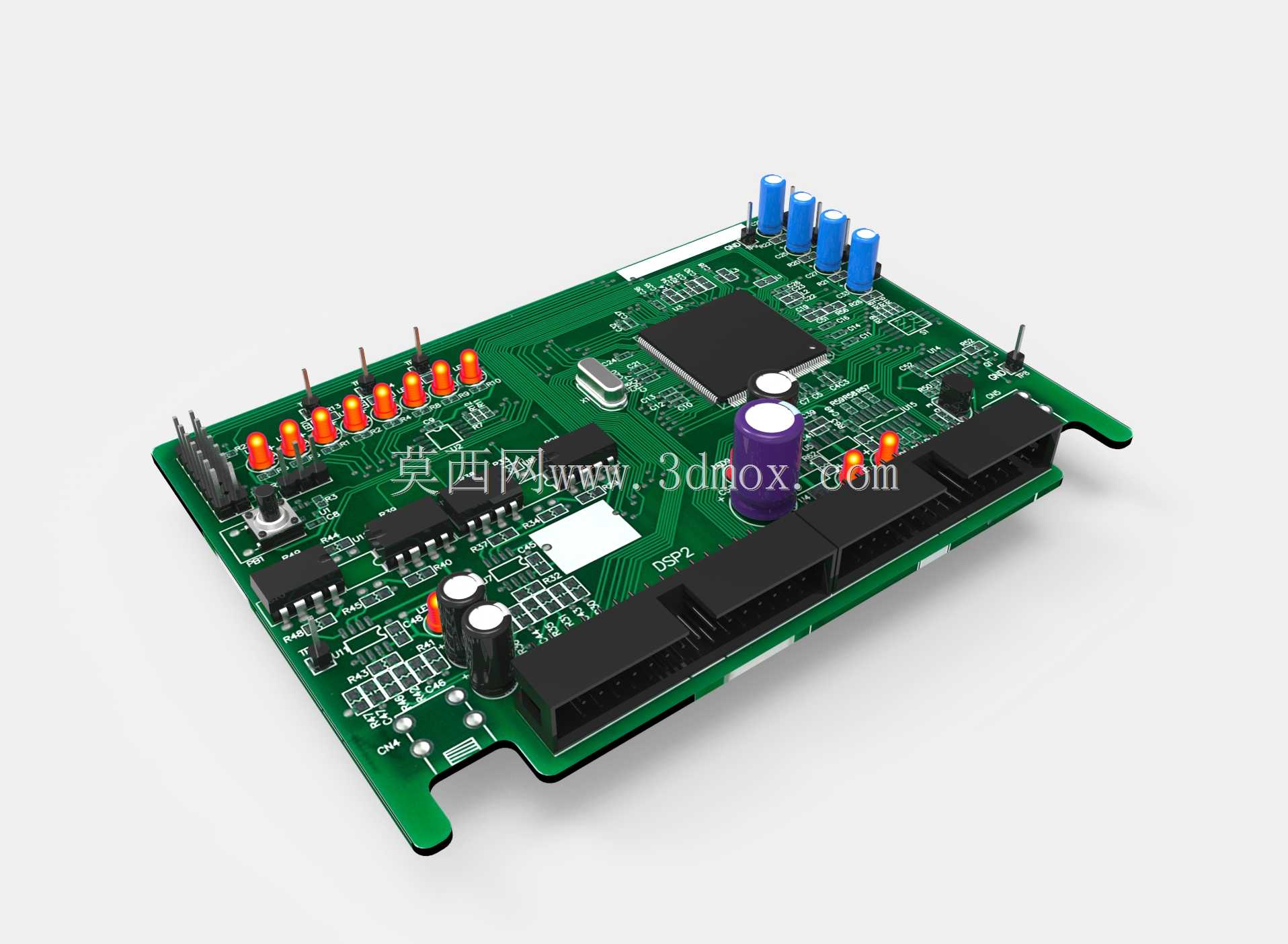

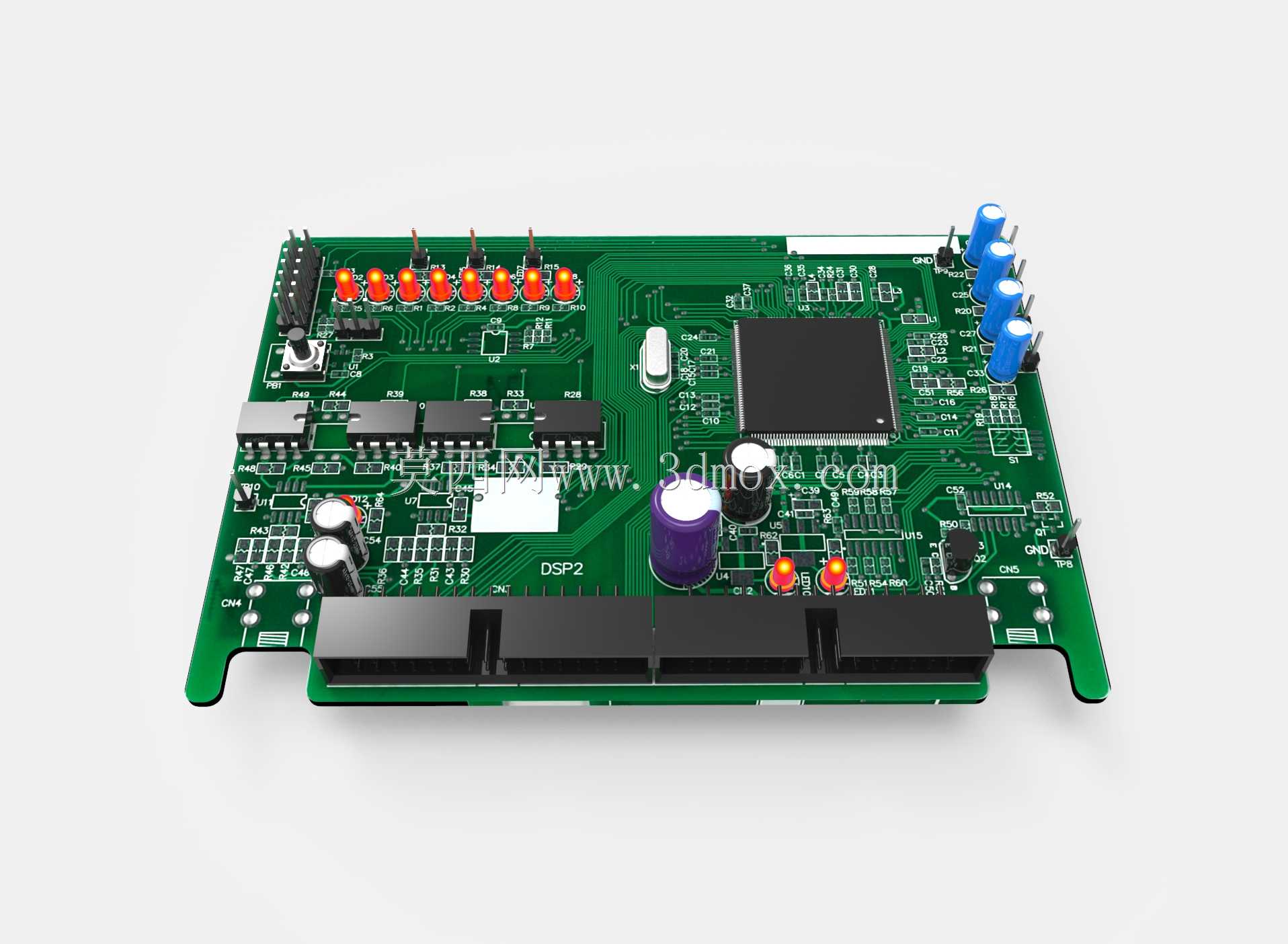

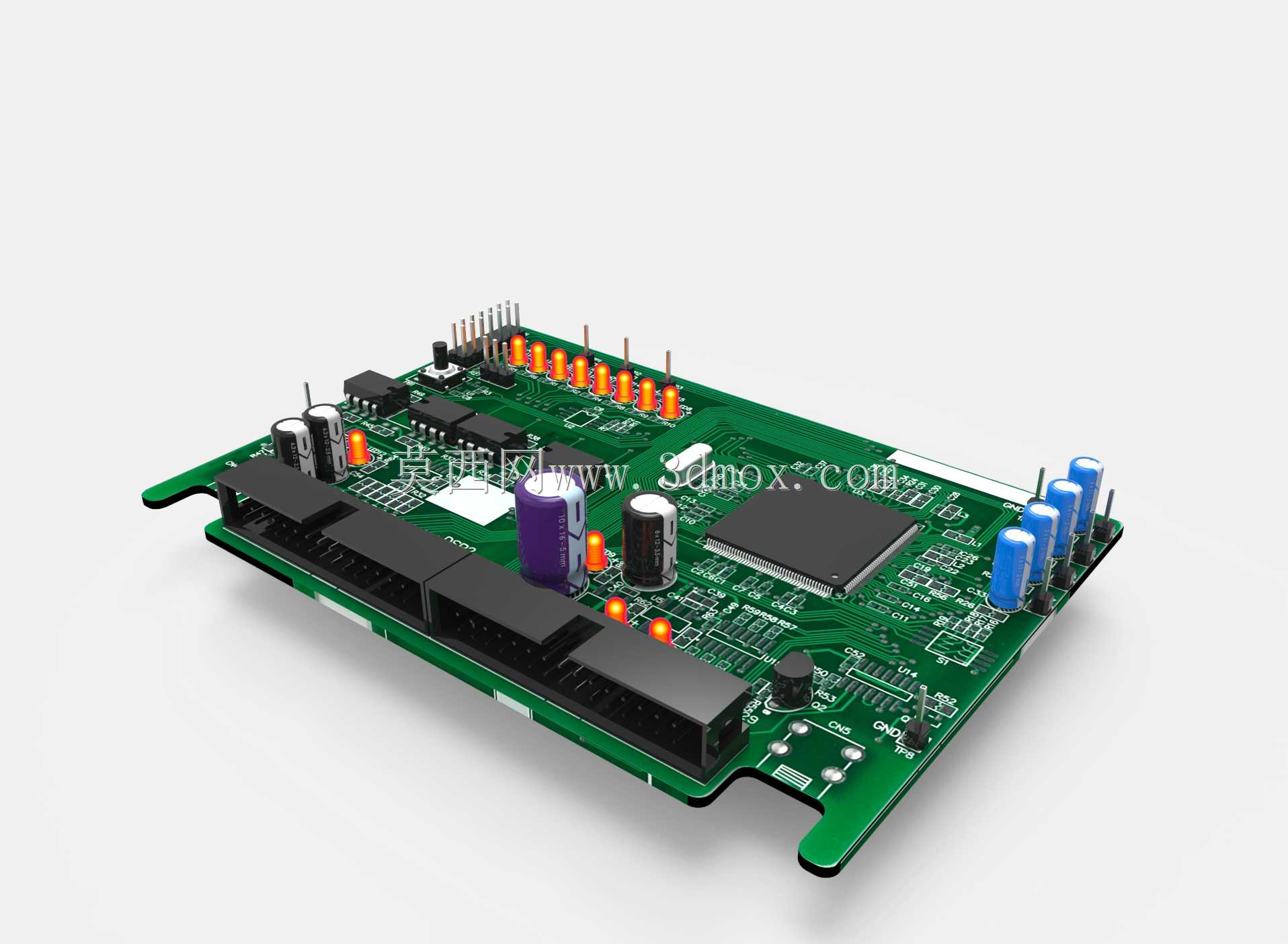

这款光伏逆变核心功率板的设计,首先要匹配分布式户用光伏系统的安装场景,这类板件通常安装在逆变器壳体内部的金属安装梁上,需要兼顾散热、电气间隙与抗振性能,适配户外壁挂式安装的逆变器整机,应对高低温、潮湿、多尘的户外运行环境。从功能层面看,这块板承担着光伏阵列直流输入到工频交流输出的核心功率转换职能,板上排布的大容量电解电容组承担直流母线稳压、纹波吸收的作用,大电流回路的铜箔做了加宽加厚处理,降低大电流工况下的线路压降与发热。设计过程中首先确定了功率器件的排布逻辑,将发热量大的电解电容、功率模块沿板边气流通道排布,配合逆变器内部的轴流风扇形成顺畅的散热风道,避免热量在板件局部堆积;信号采集类的小型元件布置在板件中部远离强电回路的区域,减少功率回路对采样信号的电磁干扰。安装边界上,板件四角预留了符合行业通用规格的安装固定孔,孔位周边做了露铜接地处理,安装时配合绝缘柱与壳体固定,保证板件与壳体之间的安全绝缘距离,板件边缘到壳体侧壁的预留间隙满足电气安规要求,避免高压回路与金属壳体发生拉弧放电。板上的接插件全部布置在板件的同一侧边缘,方便生产装配时的线束对接,减少内部走线的交叉,不同电压等级的接插件之间预留了足够的隔离槽,防止不同电压回路之间的爬电风险。元件选型上,不同容值的电容分别对应高频、低频纹波的滤除需求,黄色的安规电容跨接在输入输出回路,抑制共模差模干扰,橙色的高压电容承担直流侧的高压储能,各类电阻、二极管、端子座的排布都遵循最短电流路径原则,缩短大电流回路的走线长度,降低线路寄生参数对功率转换效率的影响。在结构细节上,板件的边角做了圆弧处理,避免装配过程中划伤绝缘层与线束,大质量元件的焊盘做了加大处理,同时增加固定点,提升设备运输、运行过程中的抗振能力,避免长期振动导致元件引脚脱焊。
