起重吊装用圆钩滑轮组结构设计

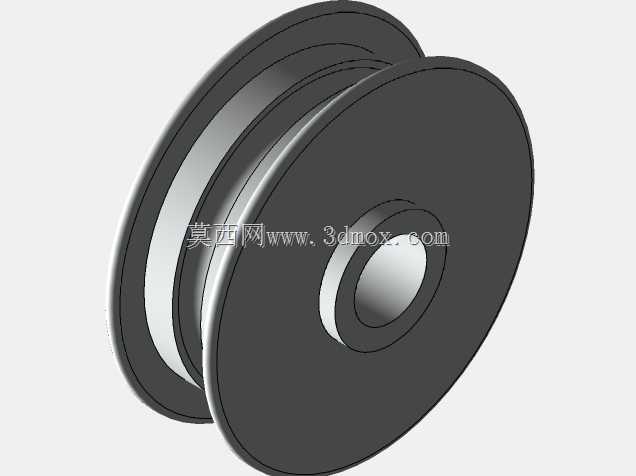

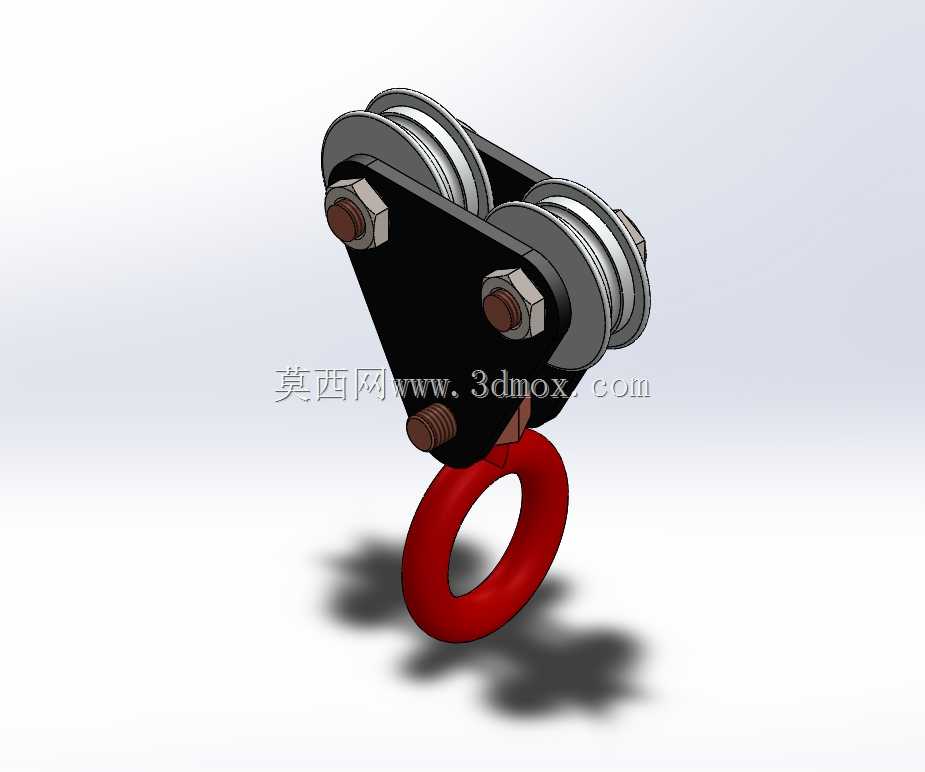

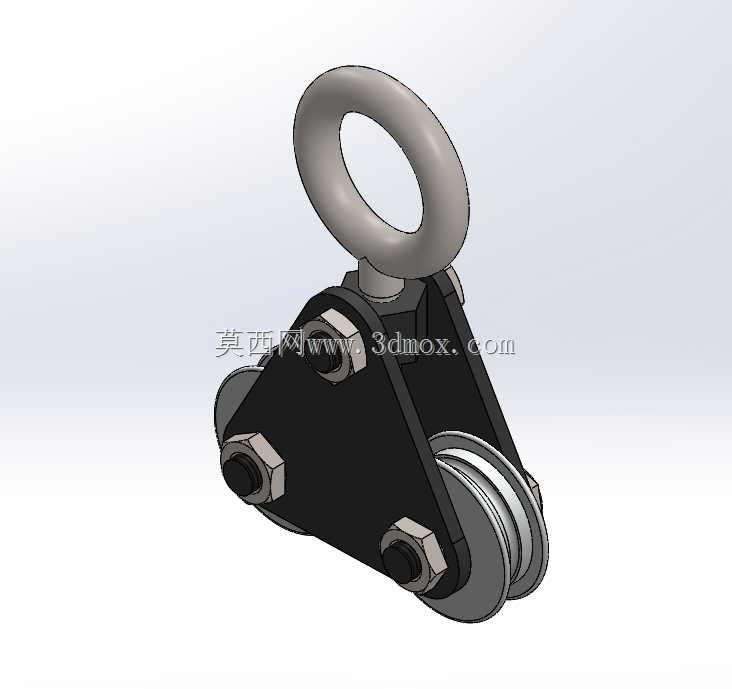

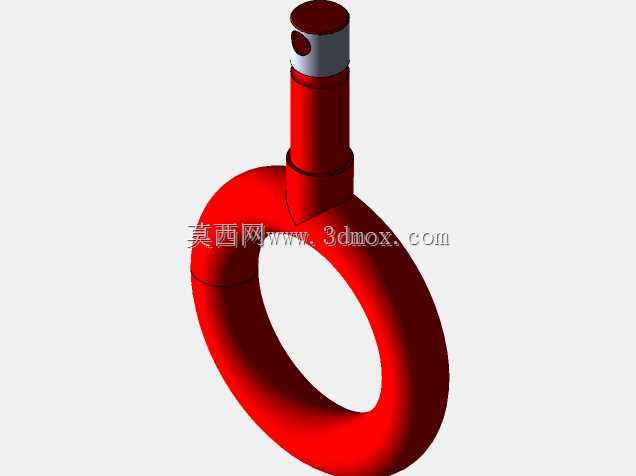

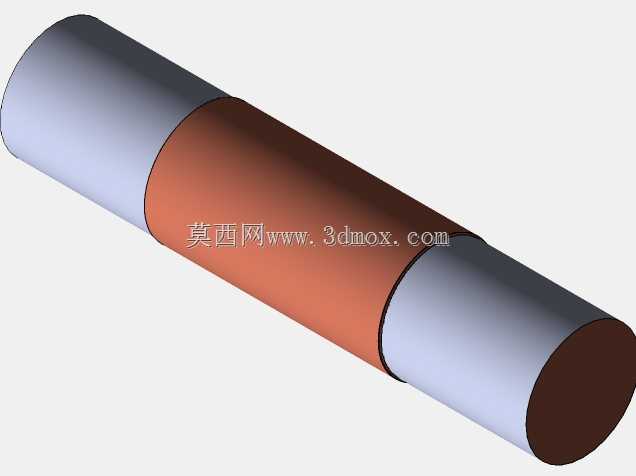

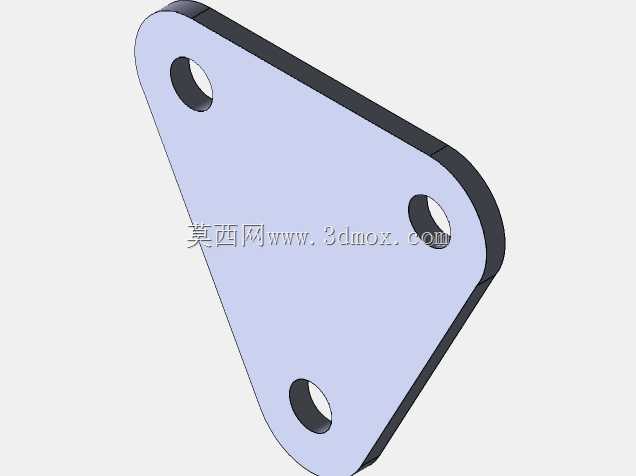

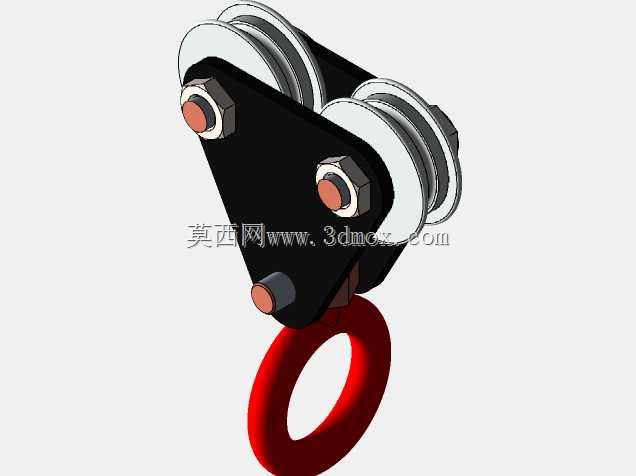

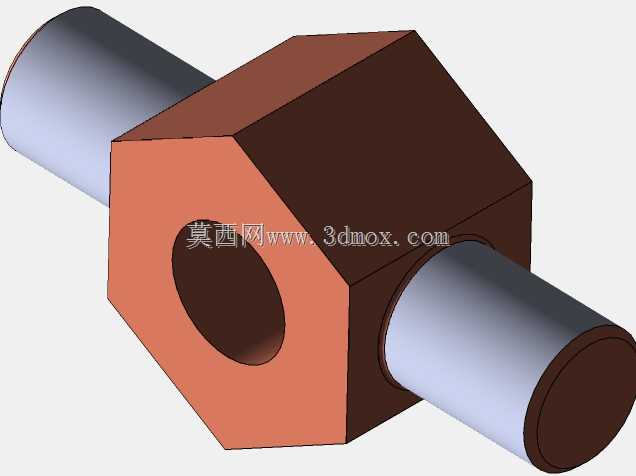

在车间小件物料转运、户外小型设备安装、轻型起重作业场景里，这类带顶置吊环的三角架双滑轮组件是很常见的受力承载部件，区别于单滑轮的导向作用，双槽并列的滑轮布局能让钢丝绳走线形成更合理的包角，既可以分担单轮的径向载荷，也能在小行程吊装时减少钢丝绳的偏磨，延长绳索使用寿命。从结构设计逻辑来看，整体采用三角形侧板作为核心承载框架，三个角点分别布置连接销轴：顶部销轴直接连接吊环，作为整个组件与上方起重设备、吊点的连接接口，两个下侧销轴分别固定两组滑轮，销轴两端采用六角螺母锁紧防松，这种三角布局的受力路径非常直接，吊点传来的载荷通过两侧侧板均匀分散到两个滑轮轴上，不会出现单侧应力集中的问题，侧板采用平板式结构，加工时只需要完成冲孔、倒角工序，不需要复杂的成型加工，制造成本低，后期维护更换销轴、滑轮也非常方便。顶置的吊环采用整体锻造的环形结构，与顶部销轴采用间隙配合，允许吊环在一定角度范围内自由转动，适配吊装时吊点不在组件正上方的工况，避免侧板承受额外的扭转力矩，吊环的内孔尺寸预留了常规卸扣、吊钩的穿入空间，不需要额外加工转接件就可以直接和主流规格的起重吊具匹配。滑轮部分采用带轮缘的槽型结构，绳槽的曲率半径适配常用直径的起重钢丝绳，轮缘高度足够防止钢丝绳在受力偏斜时脱槽，滑轮与销轴之间预留了转动间隙，保证钢丝绳收放时滑轮可以灵活转动，不会出现卡滞加剧绳索磨损的问题。安装边界方面，整体组件的横向宽度由两个滑轮的外侧间距决定，在配套设计吊装架、导向结构时，需要预留至少两倍绳径的侧向间隙，避免滑轮转动时与周边结构发生剐蹭；顶部吊环的转动范围需要在安装时确认上方吊点的连接长度，防止吊环翻转时与上方结构干涉；销轴的锁紧螺母需要留出足够的扳手操作空间，方便日常检查时复紧防松。这类组件的额定载荷由侧板厚度、销轴直径、滑轮承载能力共同决定，设计时已经按照等强度原则匹配各零件的承载能力，不会出现某个零件先失效的短板，日常使用时只需要定期检查滑轮转动灵活性、销轴锁紧状态、吊环磨损量即可，不需要复杂的维护保养，非常适合轻型频繁吊装的作业场景。
