右侧进出风结构圆形旋风除尘室设计

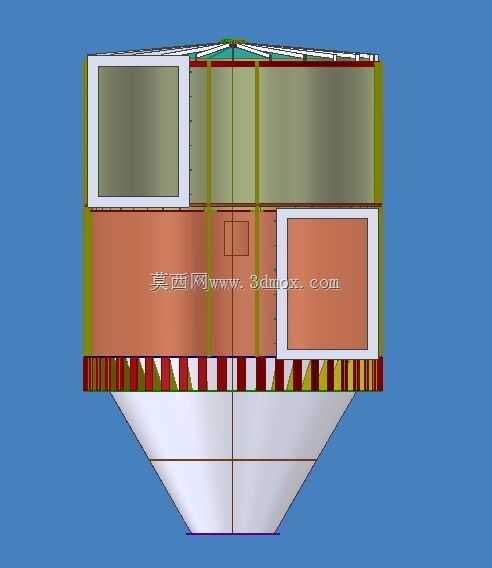

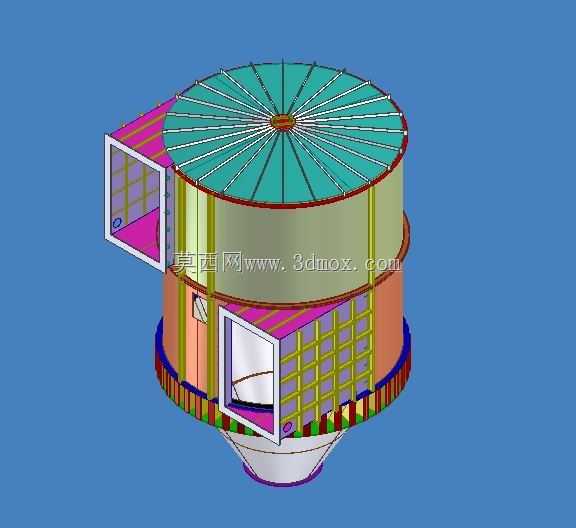

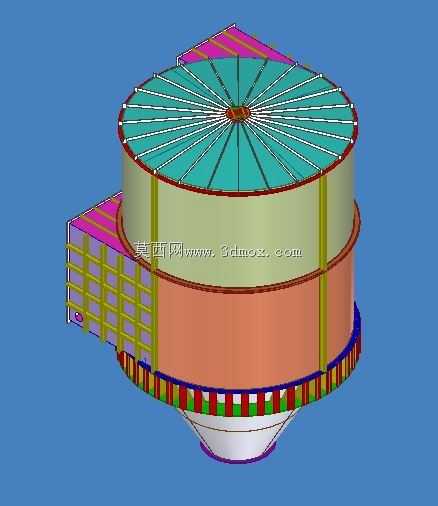

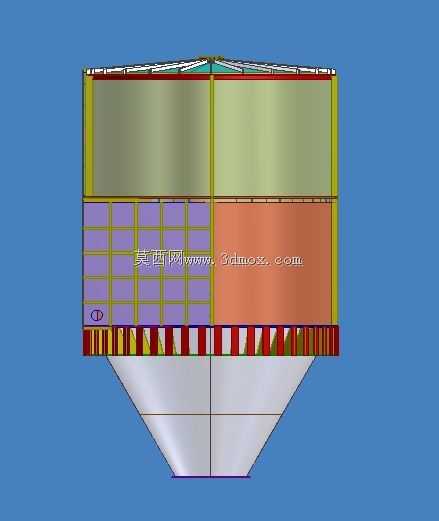

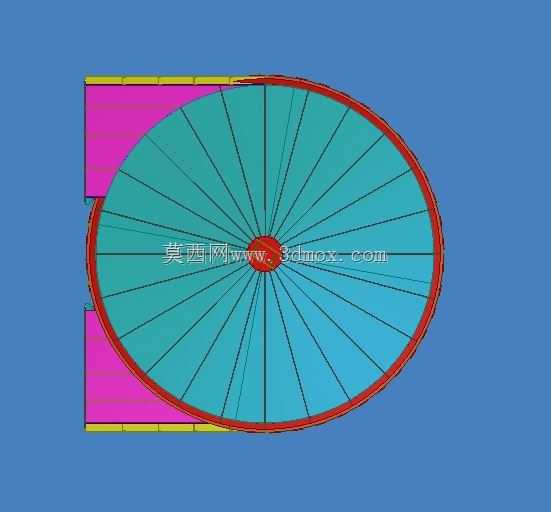

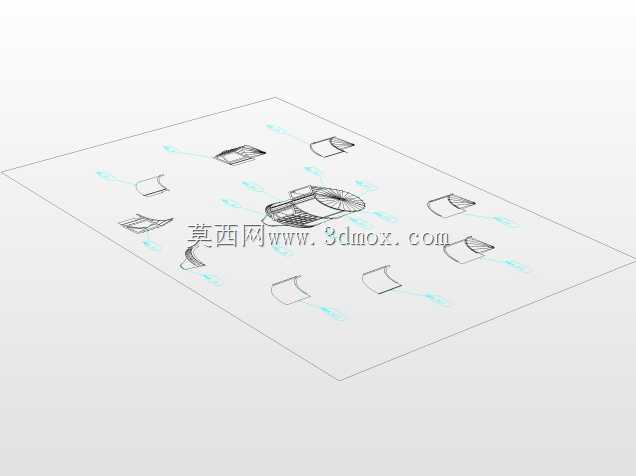

这款圆形结构除尘室主要应用于水泥生产线成品磨尾、生料制备环节的含尘气体处理工序，也可适配建材、冶金行业散料转运点的集中收尘场景，作为整套除尘系统的核心沉降分离单元，承担大颗粒粉尘预分离、缓冲气流波动的作用，能有效降低后续布袋过滤单元的负荷，延长滤袋使用寿命。设备整体采用立式圆筒加锥形灰斗的经典结构，顶部为辐射式筋板加固的顶盖，无需额外设置上部检修平台的承重梁，筋板沿圆心均匀排布，可承受负压工况下的顶盖形变，避免长期运行出现焊缝开裂漏风问题。筒体侧面设置两个矩形接口，靠上位置的接口为出风口，对接后续引风管路，靠下位置的接口为进风口，采用切向接入的设计思路，含尘气流进入筒体后可沿筒壁形成稳定旋流，靠离心力将粒径10μm以上的粉尘甩向筒壁，沿壁面滑落至下部锥形灰斗，实现气尘初步分离。设计阶段针对6730/6300规格的筒体直径做了流场模拟，将进风口位置设置在筒体下部三分之一处，既保证旋流行程足够完成颗粒分离，又避免进风直冲灰斗造成已沉降粉尘二次扬起，出风口设置在筒体上部侧面，内部加装导流挡板，避免旋流核心区的短路气流直接带出细颗粒粉尘。筒体外部沿周向均匀设置竖向加强筋，抵消内部负压带来的筒壁径向变形，接口位置额外做了型钢围边加固，可直接对接法兰连接的通风管道，无需现场额外焊接补强结构。下部锥形灰斗的锥角设置为60度，保证水泥、生料这类易吸潮结块的粉尘能顺利沿壁面滑落到灰斗底部的卸灰口，不会在锥段积灰造成堵塞。安装时需注意设备整体的垂直偏差不超过千分之一，避免旋流场偏移影响分离效率，筒体底部需配套设置承重支架，将灰斗部分的荷载直接传递到地面基础，侧面接口对接管路时需加装软连接，避免管路振动传递到筒体造成焊缝疲劳损坏。日常运维中可通过顶部的检查口观察内部积灰情况，进风口位置预留了风压检测接口，可实时监测入口风速，将进风风速控制在18-22m/s的合理区间，保证分离效率处于最优范围。
