8mm厚S355钢板阀体环支架结构

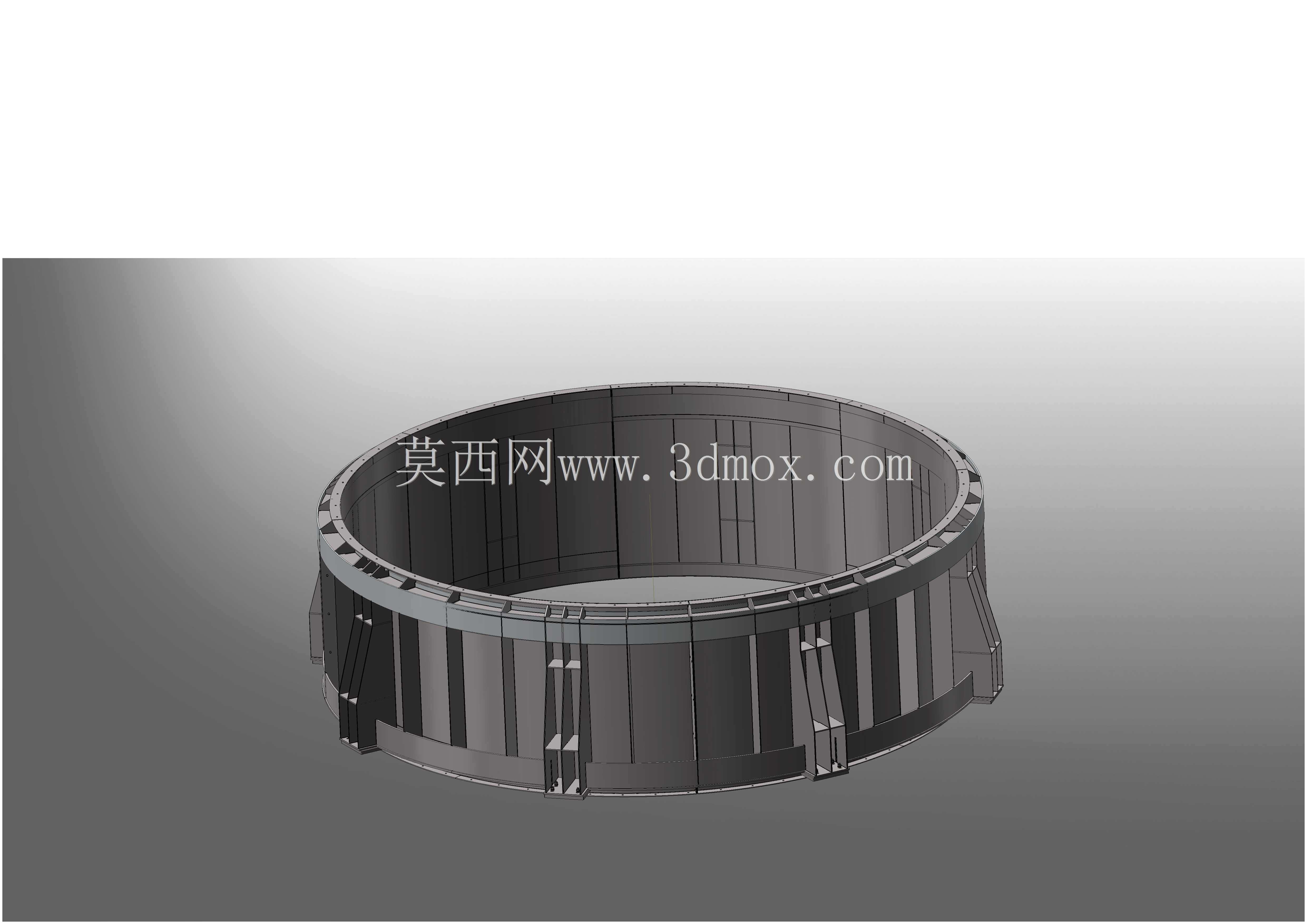

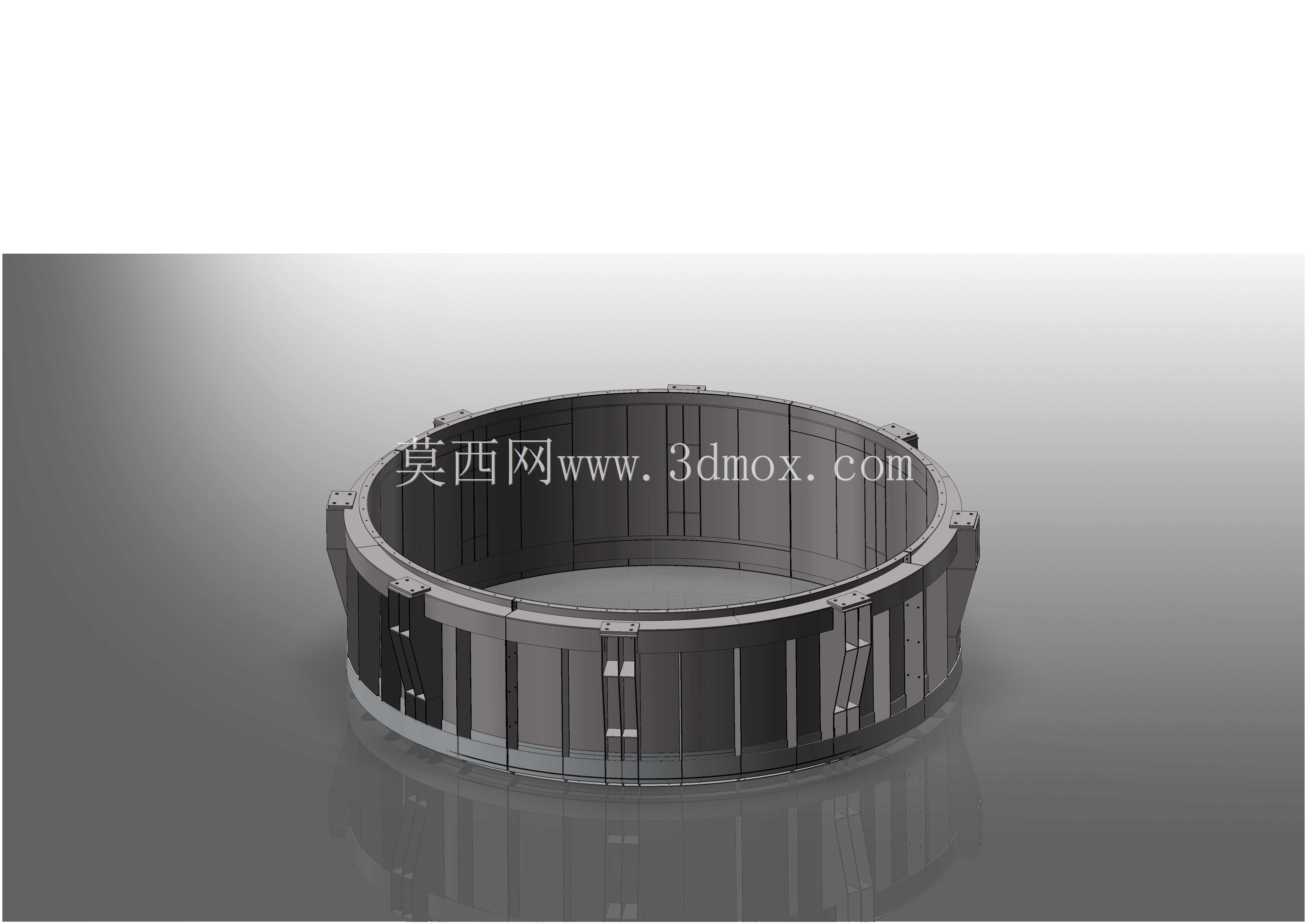

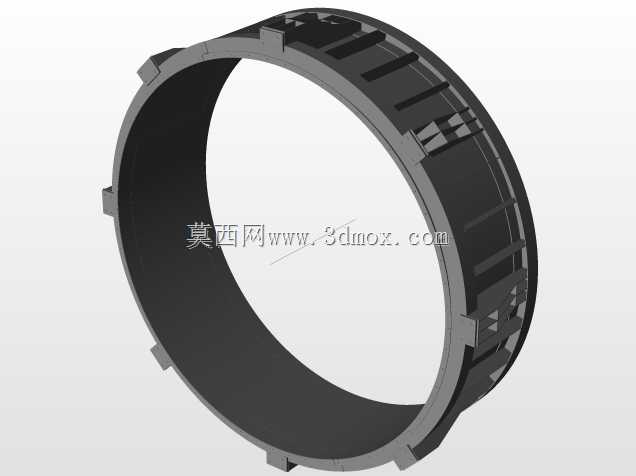

在流体输送管网、工业过程过滤系统的现场安装环节，阀体环支架是承托阀组、衔接过滤单元与管道段的核心受力构件，这类环形支撑件往往需要兼顾安装适配性、结构刚性与长期承压稳定性，避免阀组运行过程中因振动、介质冲击出现移位或密封失效问题。本次设计的阀体环支架采用8mm厚度的S355级钢板加工成型，材料本身具备优异的屈服强度与低温冲击韧性，能够适配中低压工业管道、化工流体过滤回路的工况载荷要求，可承受介质脉动压力、管道热胀冷缩带来的附加应力，不会在长期运行中出现塑性变形。从结构设计逻辑来看，整体采用环形筒体作为主体承载框架，环向均匀分布的竖向加强筋与周向凸台结构，一方面是为了匹配对应阀体、过滤组件的安装定位止口，保证对接时的同轴度公差控制在安装允许范围内，避免密封面错位引发的泄漏风险；另一方面，竖向筋条沿环向等距排布，能够将上部阀组的载荷均匀传递到下部对接的管道法兰或支撑基座上，避免局部应力集中导致的焊缝开裂或板材变形。筒体外侧预留的多组凸耳结构，是为现场安装时的吊装定位、紧固件锁紧预留的操作位，不需要额外焊接临时吊耳，减少现场施工的焊接工作量，也避免临时焊接对母材性能造成的损伤。从安装边界来看，环形主体的内径尺寸完全适配对应通径的管道与过滤组件外径，周向的安装孔位与现有标准法兰的孔距参数保持一致，不需要对现有管道系统做额外改造即可直接替换安装，大幅降低现场施工的改造成本与停机时间。筋条的高度与厚度经过受力校核，在满足支撑强度要求的前提下尽可能减少材料用量，控制构件整体重量，方便现场人工搬运与安装作业，不需要动用大型吊装设备即可完成组装。环向的边缘位置做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也防止对接时刮损密封垫片，保证密封面的贴合完整性。这类构件在实际应用中，主要用在市政供水管道的过滤阀组支撑、化工流体输送管线的阀体承托、暖通循环水系统的过滤单元固定等场景，能够在潮湿、有轻微腐蚀的环境下长期稳定工作，配合表面防腐处理后可适应更多复杂工况。设计过程中充分考虑了板材折弯、焊接的加工工艺性，所有加强筋与筒体的连接位置都预留了足够的焊接操作空间，不需要特殊工装即可完成组焊，加工难度低，适合批量生产制作，能够有效控制生产制造成本，同时保证每一批次构件的尺寸一致性与结构强度达标。
