膜片式压力稳压调节装置结构设计

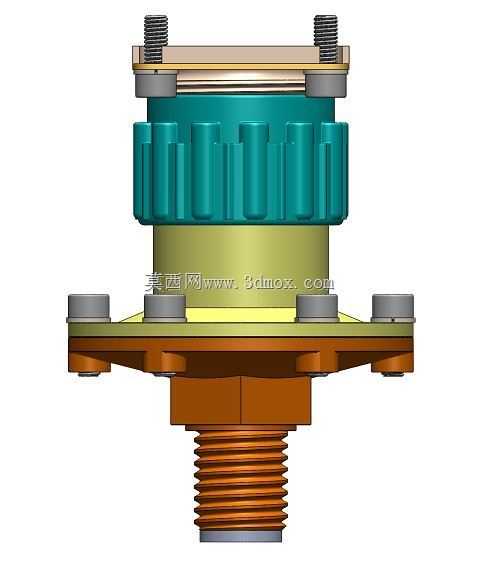

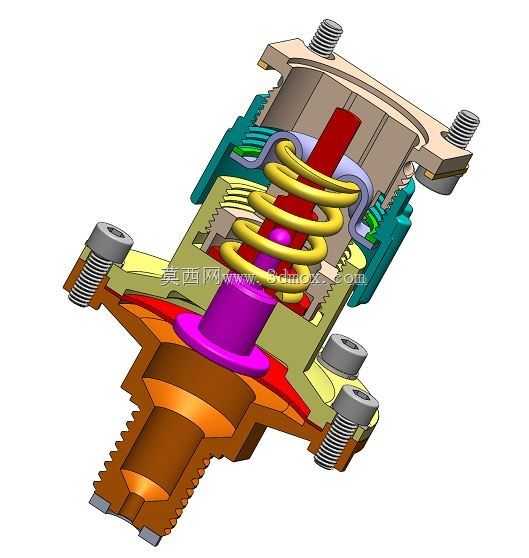

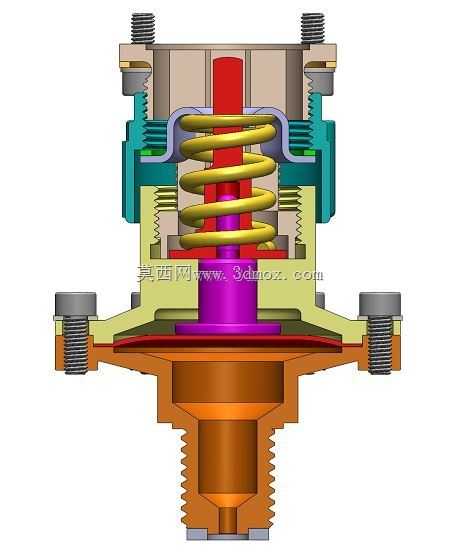

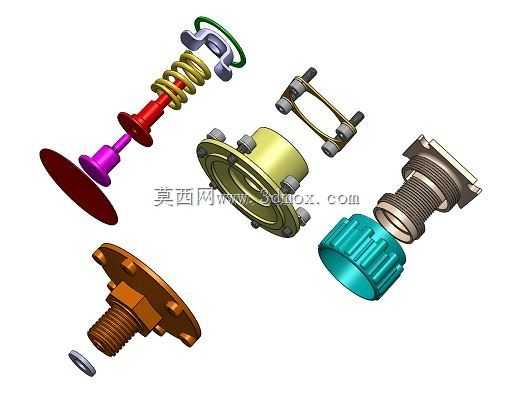

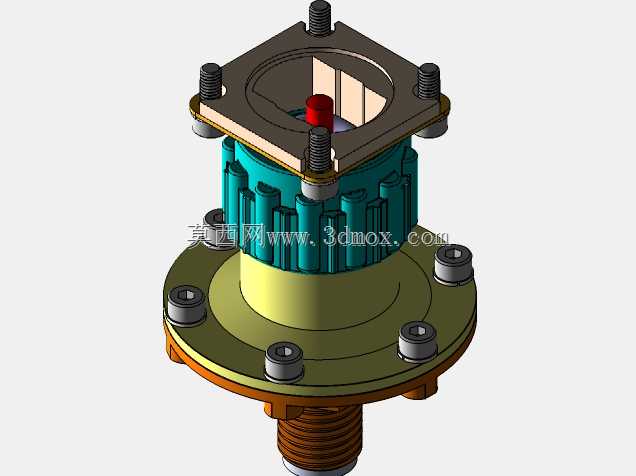

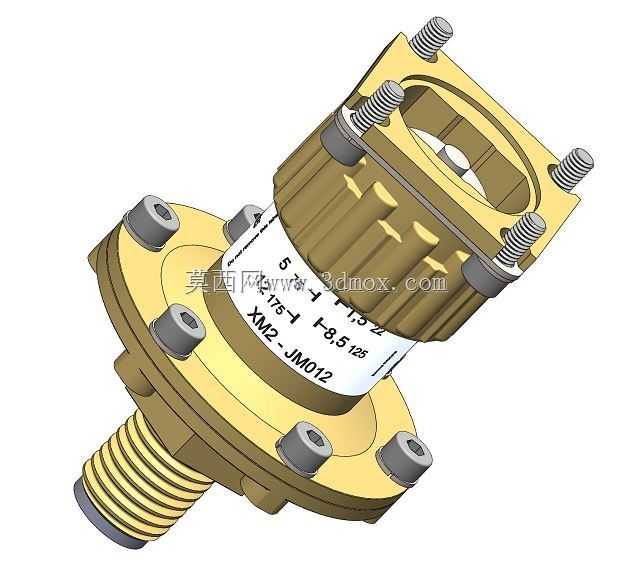

在民用供水、小型气动回路、低压燃油输送这类对压力稳定性要求较高的管路场景中，这类膜片式稳压调压结构的应用十分普遍，它不需要额外的电控信号介入，纯靠机械结构的力平衡实现出口压力的稳定控制，同时集成压力触发的开关功能，能在压力超阈值时直接切断回路或者输出触发信号，省去了额外加装压力检测元件的成本。从结构拆解来看，下部带外螺纹的接头是介质入口，直接对接管路，安装时需要预留至少两倍于主体直径的操作空间，方便扳手拧入管路接口，上部的螺栓安装孔用于将整个装置固定在设备面板或者支架上，安装孔的中心距要和支架预留孔位完全匹配，避免装配时出现强制拉扯导致密封面错位。设计时核心的力平衡逻辑是，入口介质压力作用在膜片下方的承压面上，向上的推力和上部调压弹簧的预紧力形成动态平衡，当出口压力升高超过弹簧预紧力时，膜片向上位移带动内部的阀芯截流，降低介质通流面积，从而把出口压力拉回设定区间；当出口压力低于设定值时，弹簧推动膜片下移，开大阀芯通流面积，提升出口压力，整个调节过程是连续动态的，不会出现明显的压力阶跃。膜片采用夹布橡胶材质，边缘被上下壳体压合形成静密封，不需要额外加装密封垫片，同时膜片的有效承压直径直接决定了调压的灵敏度，直径越大，相同压力变化下产生的推力越大，对微小压力波动的响应就越灵敏，但对应的整体外形尺寸也会更大，设计时需要根据安装空间的限制平衡灵敏度和体积的关系。上部的调压弹簧采用不等节距设计，小变形区间刚度较低，保证调压精度，大变形区间刚度升高，避免超压时弹簧并圈失效，弹簧的预紧力可以通过顶部的调节螺钉调整，从而改变稳压的设定压力值。侧边集成的微动触发结构，会在膜片位移到设定位置时被触发，实现压力开关的通断功能，触发点的位置可以通过侧边的调整螺钉微调，保证压力阈值的准确性。内部的导流结构做了圆弧过渡处理，避免介质直接冲刷膜片中心位置，延长膜片的使用寿命，所有运动部件之间都预留了合理的配合间隙，不会因为加工公差导致卡滞，同时壳体上的通气孔平衡膜片上部的腔室压力和大气压，避免形成密闭气室影响调节精度。
