发电厂高温高压工况手动切断阀结构

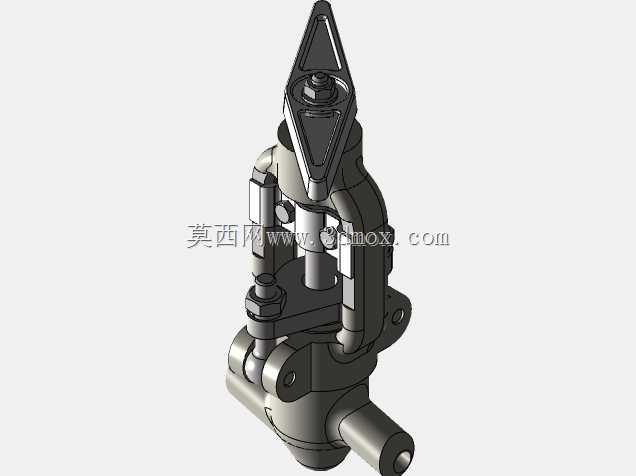

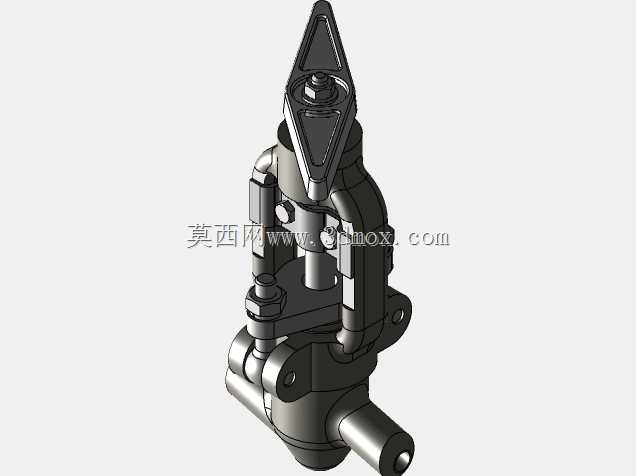

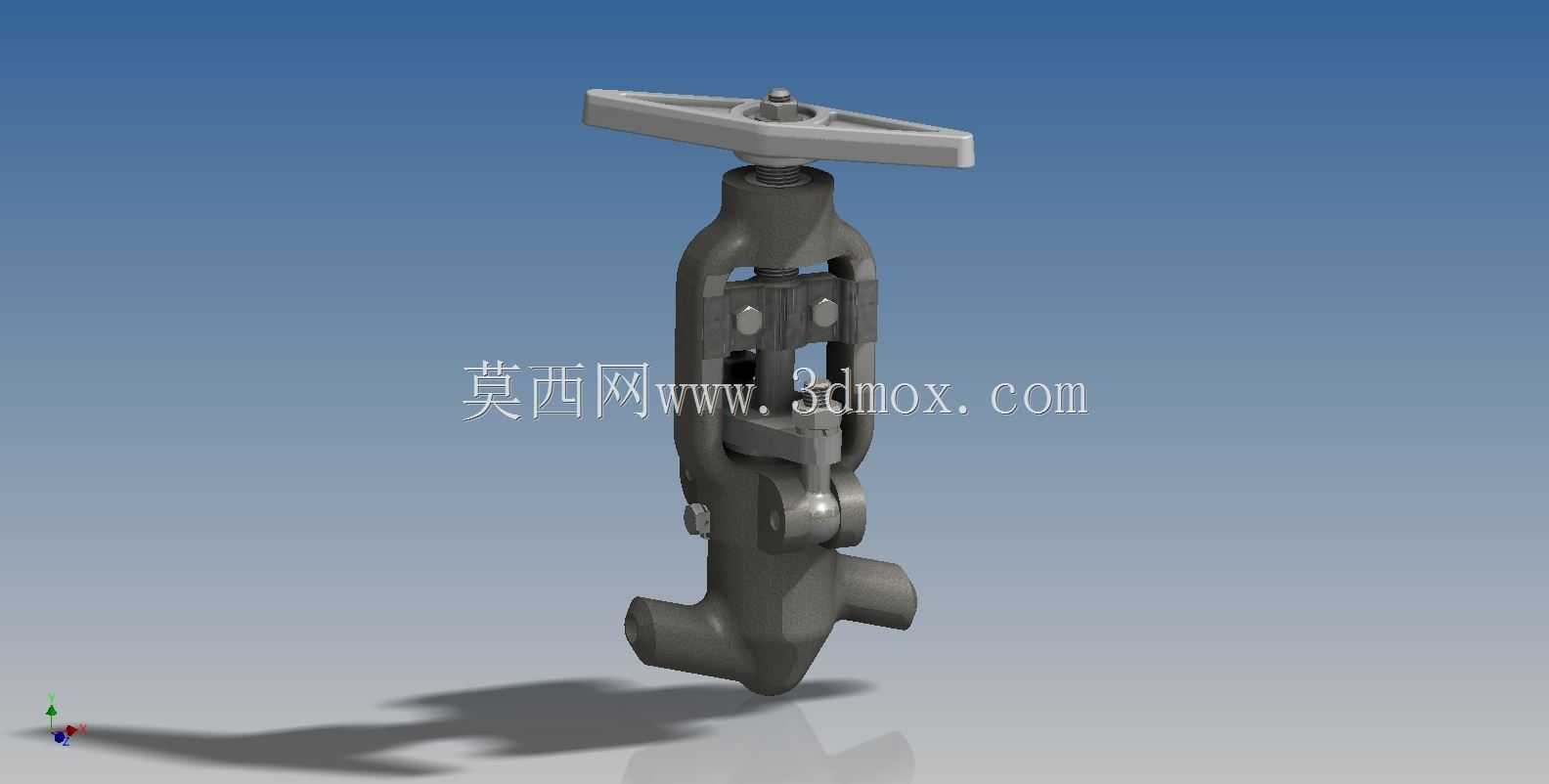

这款手动切断阀主要面向发电厂汽水管路系统设计，适配DN10通径的小口径高温高压管路场景，常见于锅炉过热器、再热器的疏水、取样支路，或是汽机侧辅助蒸汽的小通径切断工位，承担管路介质的截通功能，正常工况下保持全开或全关状态，不做节流调节使用，避免密封面被高速介质冲蚀损伤。从结构设计来看，阀体采用整体锻造的自紧式密封结构，相比铸造阀体能更好承受25MPa级别的高压载荷，同时适配540-565℃的高温蒸汽工况，阀盖与阀体的连接采用压力自紧密封结构，管路内压力越高，密封副的压合越紧密，能有效避免高温高压下的外漏风险。操作端采用T型一体式手轮，手轮直径经过力矩核算，操作人员无需借助加力杆即可完成额定压差下的启闭操作，手轮与阀杆的连接采用方榫配合，避免长期操作出现打滑空程。阀杆采用上装式结构，内部设置倒密封副，当阀门处于全开位置时，倒密封面贴合，可在不拆解阀体、不排空管路介质的情况下更换填料函的密封填料，减少电厂停机维护的工作量。阀瓣与阀座的密封面采用堆焊硬质合金处理，能耐受高温蒸汽的长期冲蚀与氧化，密封面采用锥面配合结构，相比平面密封能在较小的阀杆轴向力下实现可靠密封，适配小口径高压工况的密封需求。安装接口采用对焊连接形式，两端焊接端的外径、壁厚与同参数等级的电站管道完全匹配，现场安装时可直接与对应规格的管路对接焊接，无需额外配置转接法兰，减少管路系统的潜在泄漏点。整体结构的外部轮廓做了圆弧过渡处理，避免应力集中，阀体下部的导向筋结构能对阀瓣的升降行程做径向限位，避免高压介质冲击下阀瓣出现偏摆，保证密封面每次闭合都能准确对中，延长阀门的实际使用寿命。填料函部位采用多级填料组合密封，搭配填料压盖的碟簧预紧结构，可在温度交变导致填料松弛时自动补偿预紧力，减少高温工况下的阀杆外漏概率。
