罗克韦尔PowerFlex70变频器外观结构

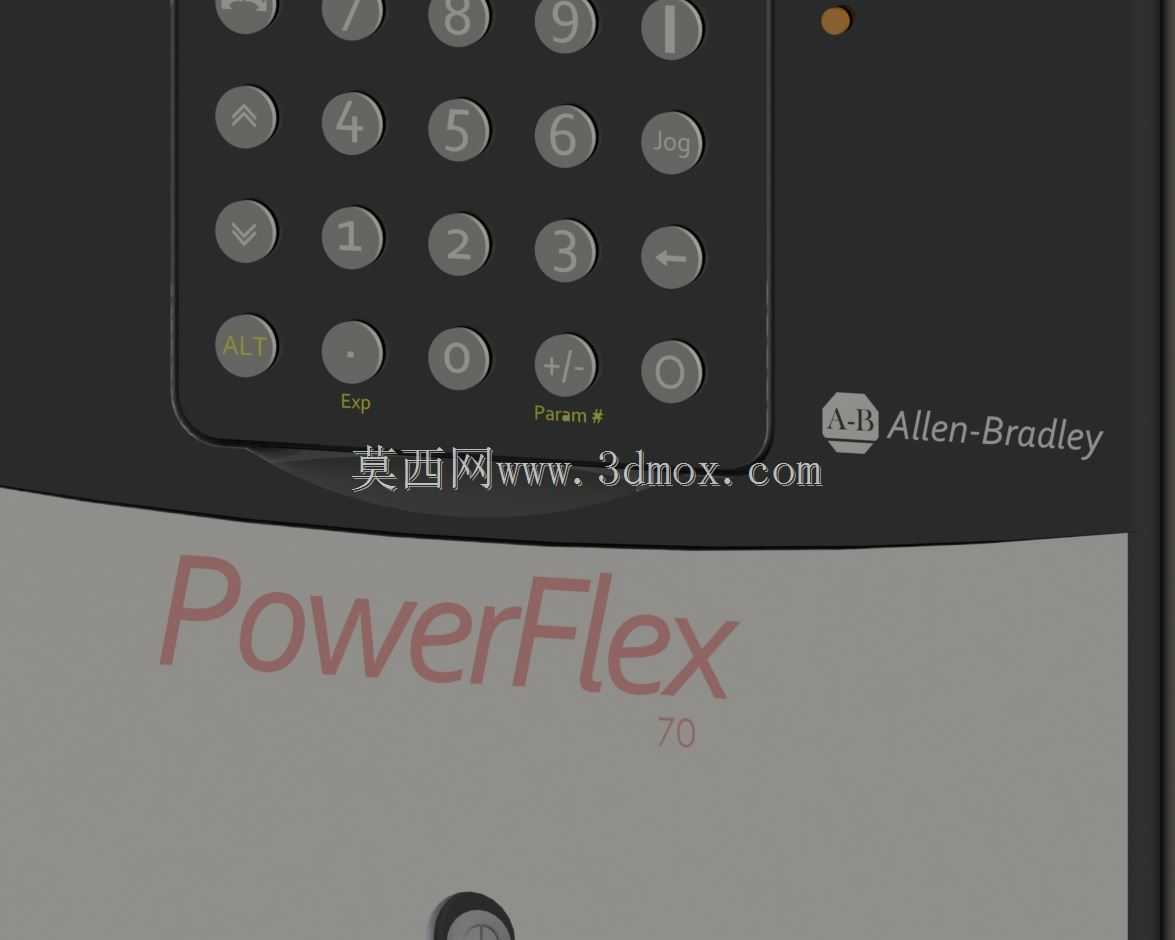

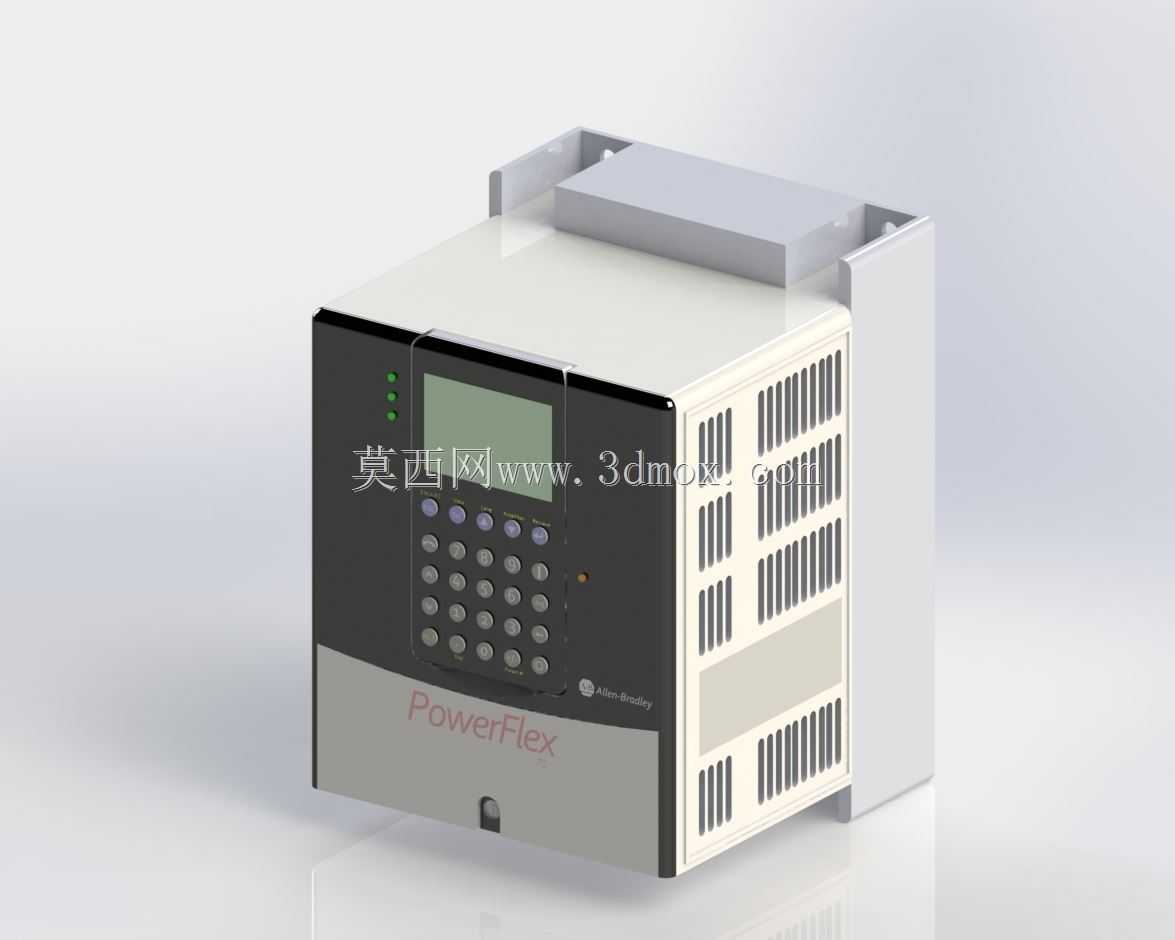

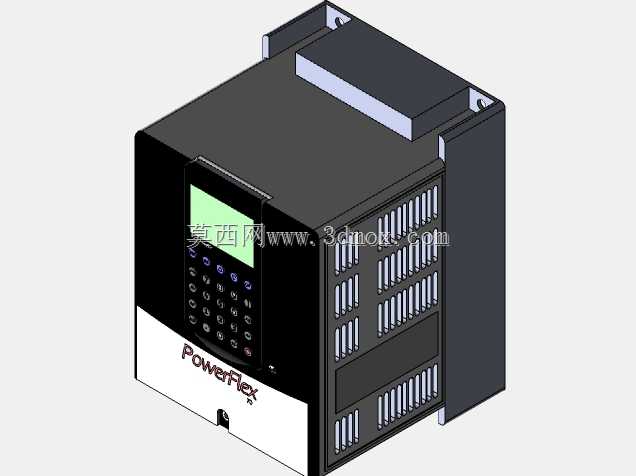

这款PowerFlex70变频驱动装置，是工业现场低压交流电机调速场景里的常用部件，多用于输送线、风机泵类、小型加工设备的转速调控环节，适配常规三相异步电机的驱动需求，能根据负载工况动态调整输出频率，实现软启动、调速运行、过载保护等核心功能，降低设备启动时的电网冲击，同时优化运行过程的能耗表现。从建模还原的结构来看，装置正面集成了完整的操作交互面板，数字按键与功能按键分区排布，ALT、Esc、参数调整、方向确认等按键的位置完全贴合现场操作人员的操作习惯，日常参数整定、运行状态切换、故障复位都可以直接在面板完成，不需要额外外接操作终端。面板下方的品牌标识区域做了凹凸质感还原，和实物的丝印、壳体分件逻辑保持一致，上半部分的操作区与下半部分的主体散热壳体做了明确的分件分界，方便建模时拆分不同的装配层级。做这类工控部件的三维建模，首先要考虑的是安装边界的匹配度，这类壁挂式安装的变频装置，背部的安装孔位间距、壳体整体的进深、正面操作区的突出高度，都要和实物的安装尺寸对齐，避免在做电控柜布局设计时出现干涉——比如电控柜内安装梁的位置、柜内走线的预留空间、柜门关闭时的安全距离，都需要依托准确的外形尺寸来校核。建模过程中没有简化按键的细节结构，每个按键的凸起高度、字符标识位置都做了还原，既可以用于电控柜的人机交互布局仿真，验证操作人员站立操作时的按键可达性，也能用于产线三维可视化的场景搭建，让虚拟调试环节的设备外观和现场实物保持一致。装置侧面的散热结构隐含在壳体的分件设计里，实际应用中这个区域需要预留足够的散热空间，不能紧贴其他电气元件安装，建模时保留了壳体的完整轮廓，方便设计人员在做柜内布局时直接参考避让距离。操作面板的显示区域虽然在当前展示视角没有完全呈现，但按键区的布局已经可以支撑操作流程的仿真验证，比如参数设置时的按键操作逻辑模拟、故障排查时的面板交互演示，都可以依托这个模型完成。不同于大型传动装置的复杂结构，这类中小功率变频器的外形规整，安装方式统一，在做整线设备的三维布局时，准确的外观模型能大幅减少电控设计阶段的干涉问题，不需要等到实物到场再调整柜内元件位置，缩短项目的设计迭代周期。
