双轴可调式太阳能光伏追日装置结构设计

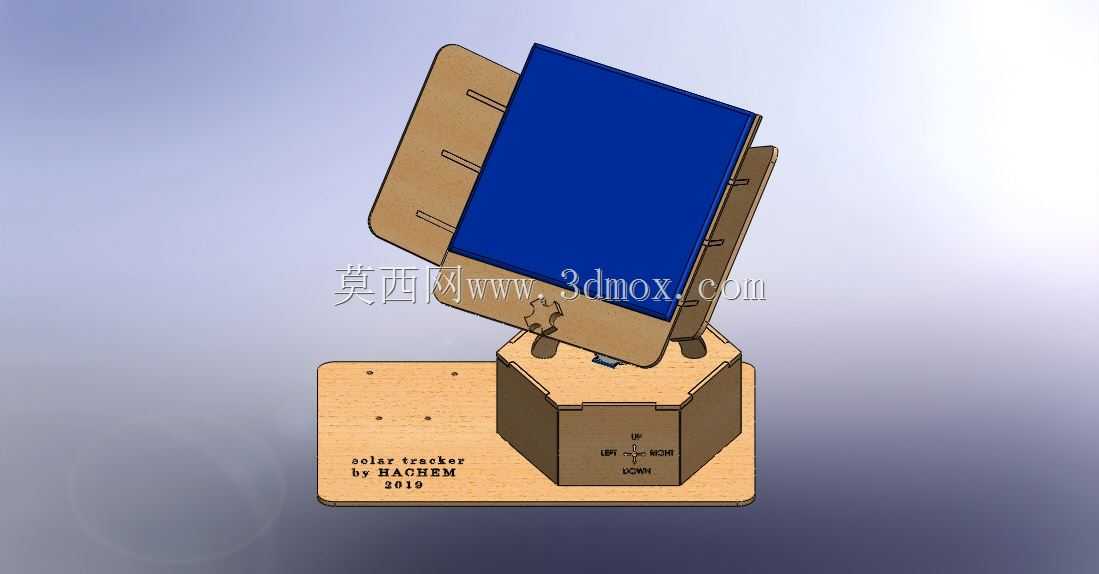

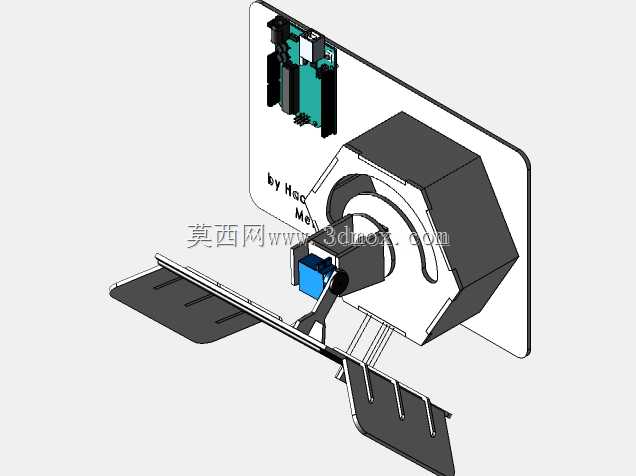

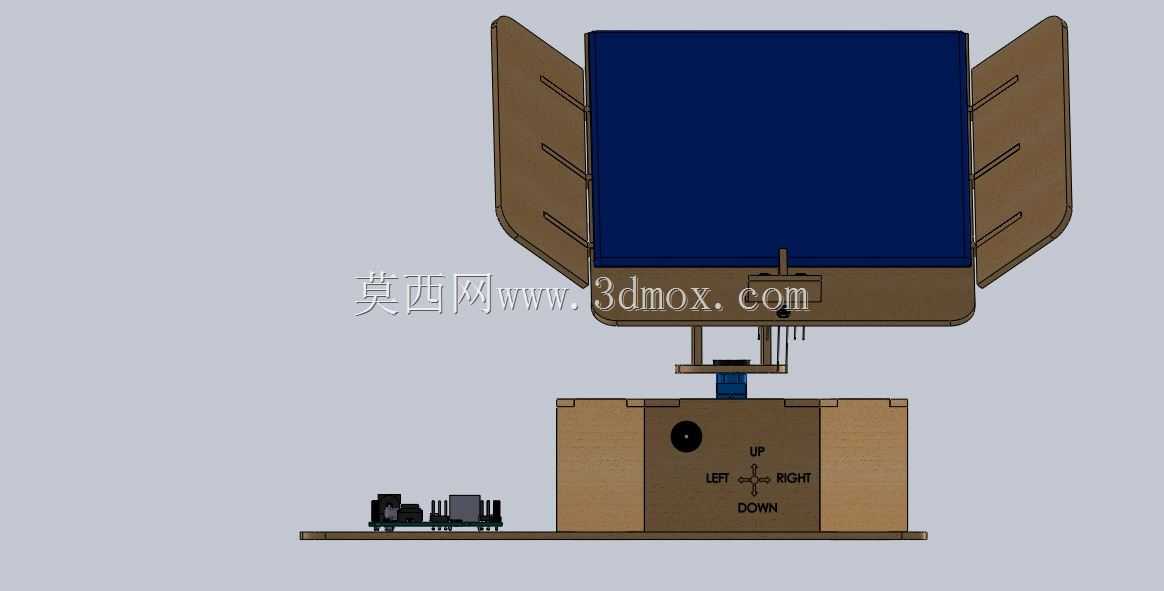

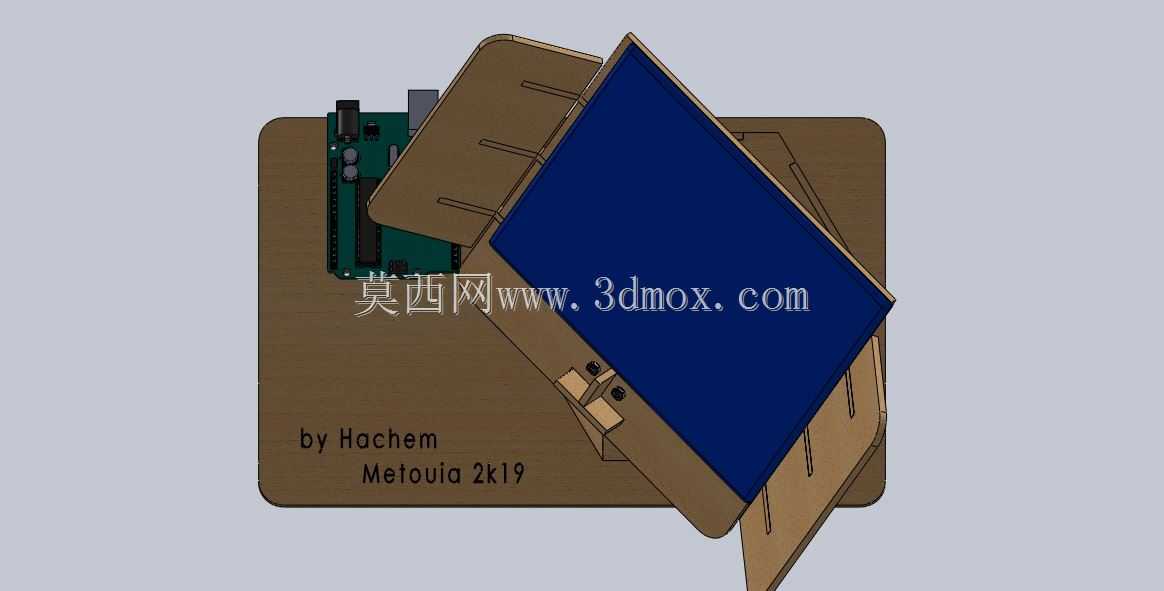

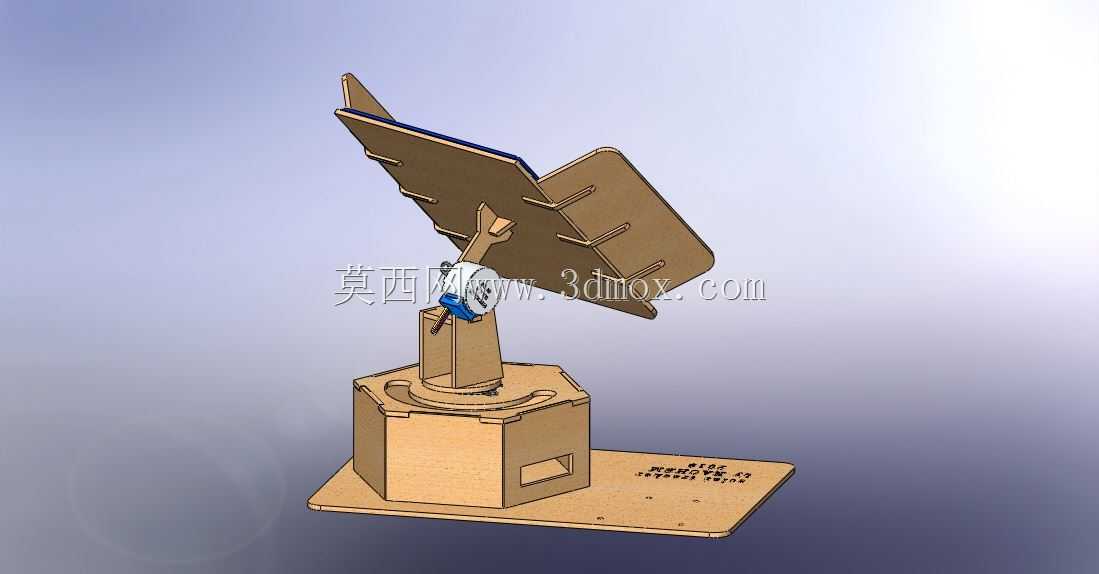

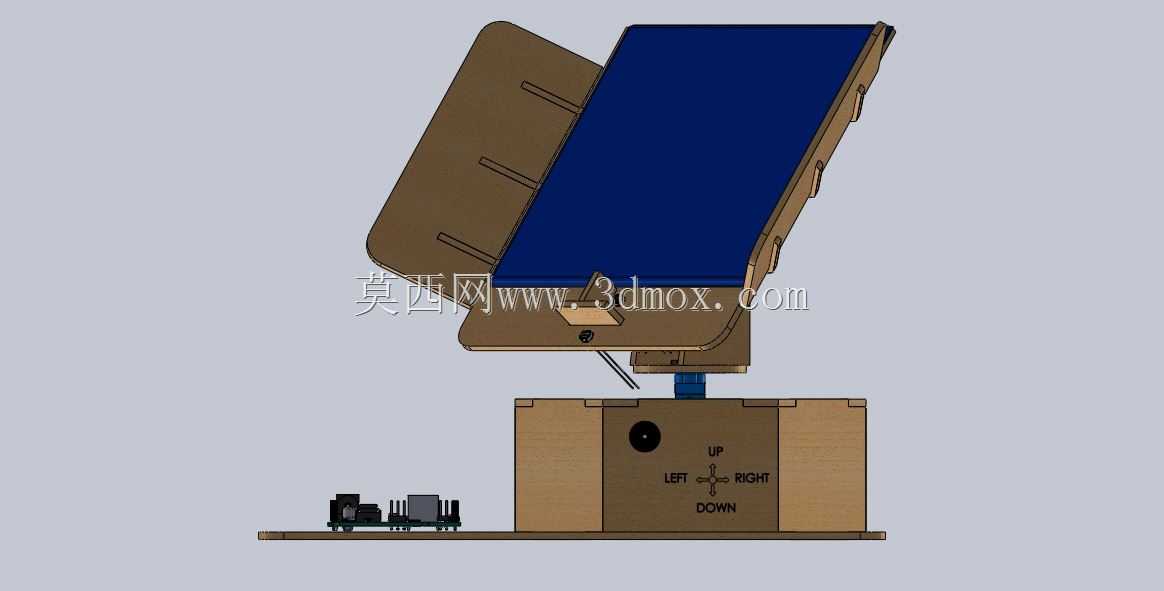

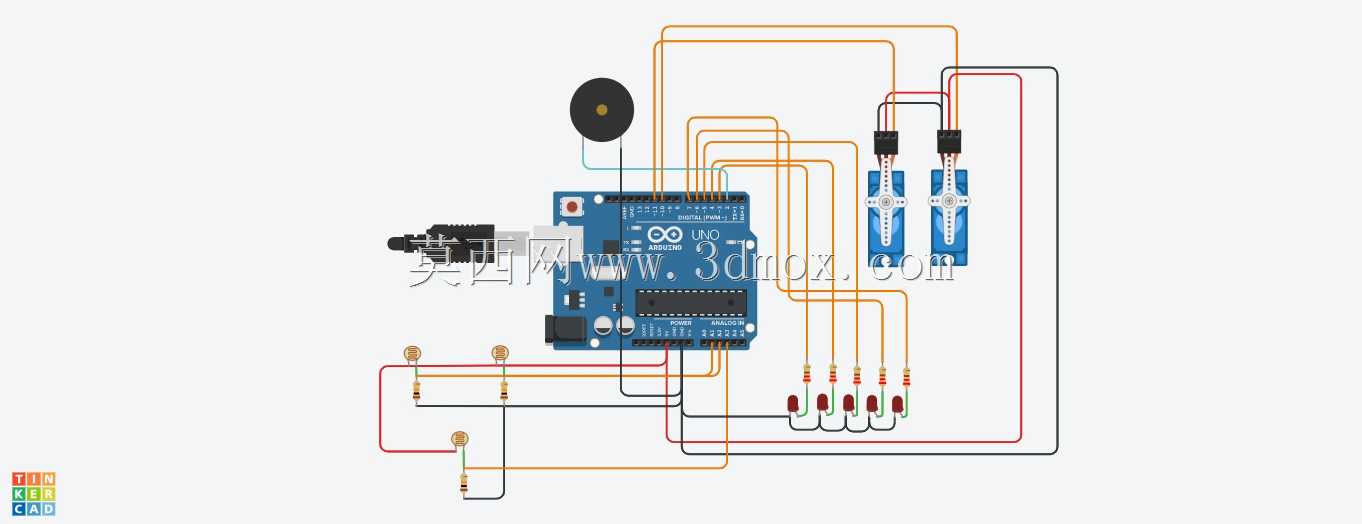

这款追日装置的结构设计，核心围绕分布式光伏场景下的小功率受光需求展开，常见于户外离网供电点位、小型科研教学实验台、野外监测设备的独立供电单元，用来解决固定倾角光伏板受光角度随太阳位置偏移导致的发电效率折损问题。从结构分层来看，整套装置分为底部承载基座、方位角转动舱、俯仰角调节支架、光伏板安装托板四个核心部分，基座采用六边形围合式舱体结构，内部预留了控制板、驱动模块的安装空间，底部搭配外延式安装底板，底板上预设的四个安装孔位可直接适配M4规格的膨胀螺丝或抱箍固定件，能在水泥台面、金属支架、木质安装面等多种基底上完成固定，整体安装边界的水平投影尺寸控制在200mm见方以内，不会占用过多户外布设空间。方位角转动部分采用步进电机直驱的转动结构，转动范围覆盖0到320度，避免转动过度导致的接线缠绕问题，俯仰调节支架采用双侧板支撑结构，光伏板托板与支架之间通过铰接轴连接，由另一台步进电机通过连杆结构驱动俯仰角度调整，调节范围覆盖0到75度，可适配不同纬度地区的太阳高度角变化，保证光伏板板面始终与入射光线保持垂直。设计过程中充分考虑了户外使用的结构稳定性，光伏板托板上预留了多组平行的安装槽位，可适配不同尺寸的小型光伏板固定，托板背部设置了走线槽，让光伏板的输出线缆、传感器接线可以顺着支架内部空腔引入基座舱内，避免线缆外露带来的老化、缠绕风险。基座舱体的拼接结构采用卡槽加紧固件的组合方式，无需复杂粘接工艺即可完成装配，舱盖与舱体之间预留了密封胶条的安装槽位，可满足户外短时淋雨的防护需求。整套结构的转动副都采用了自润滑的工程塑料轴套，无需定期加注润滑脂即可保证长期转动顺畅，俯仰支架的双侧支撑结构做了等强度优化，在大风工况下可减少光伏板的抖动幅度，避免结构共振导致的部件松动。控制模块的安装位在基座舱内做了分层设计，驱动板、主控板、接线端子分别固定在不同的安装柱上，既方便装配时的接线操作，也能避免不同模块之间的电磁干扰，光敏传感器的安装位预设在光伏板托板的边角位置，不会遮挡光伏板的受光面积，同时能准确采集不同方向的光照强度信号，为角度调整提供准确的输入参数。
