压电式防风防雨太阳能发电装置结构设计

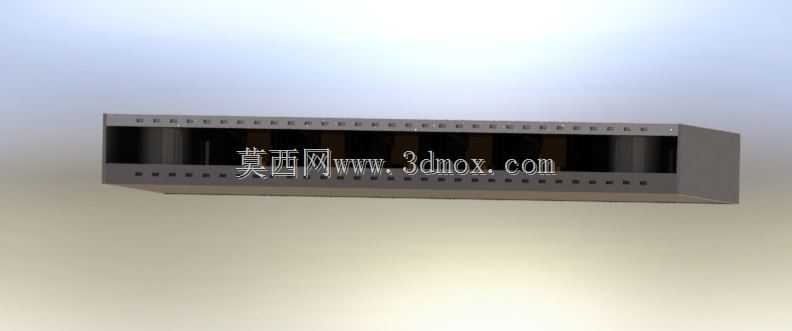

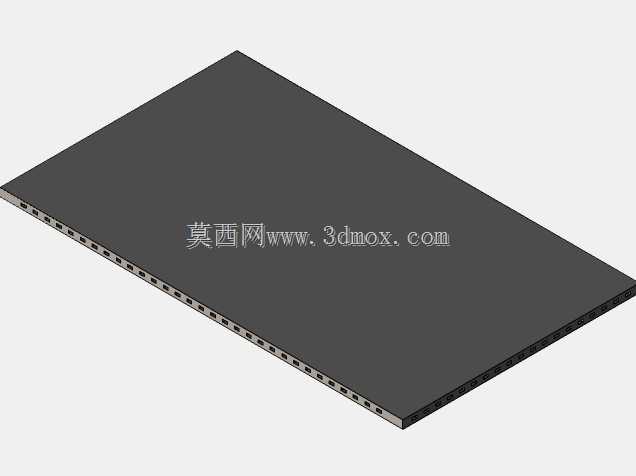

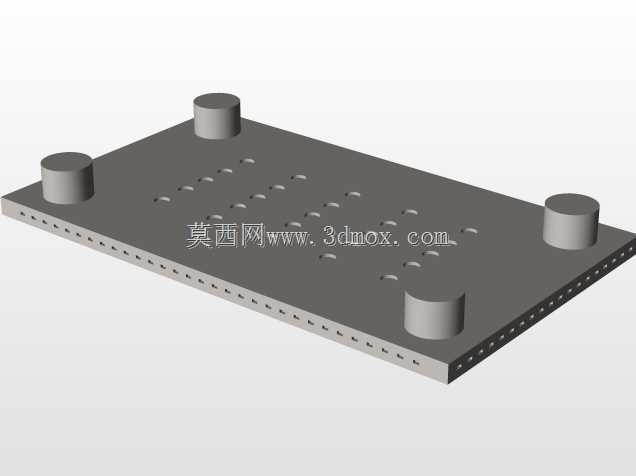

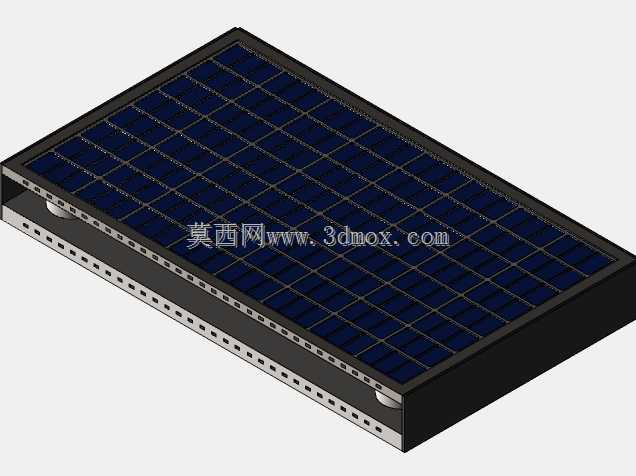

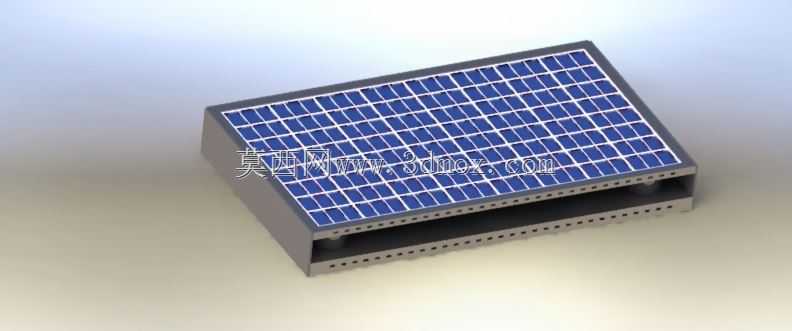

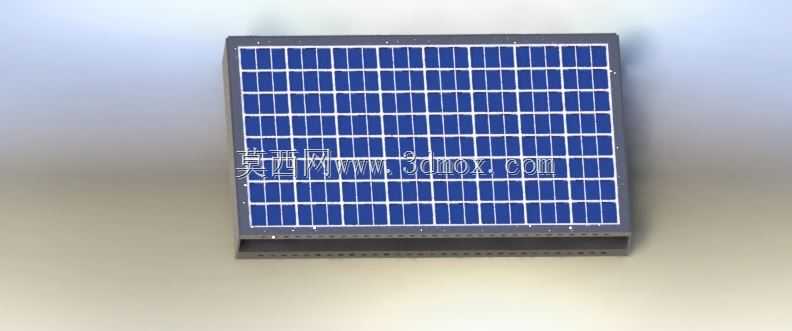

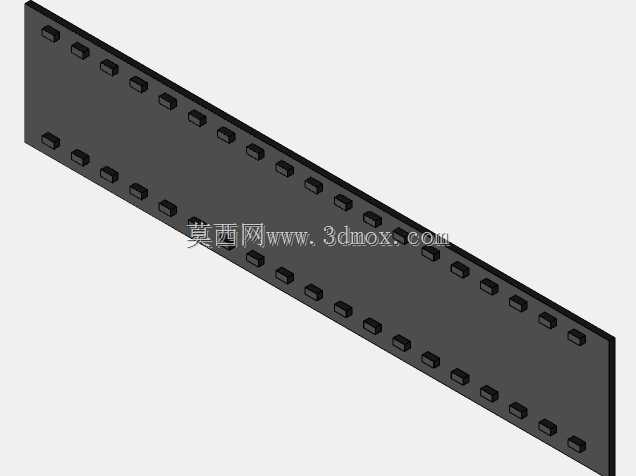

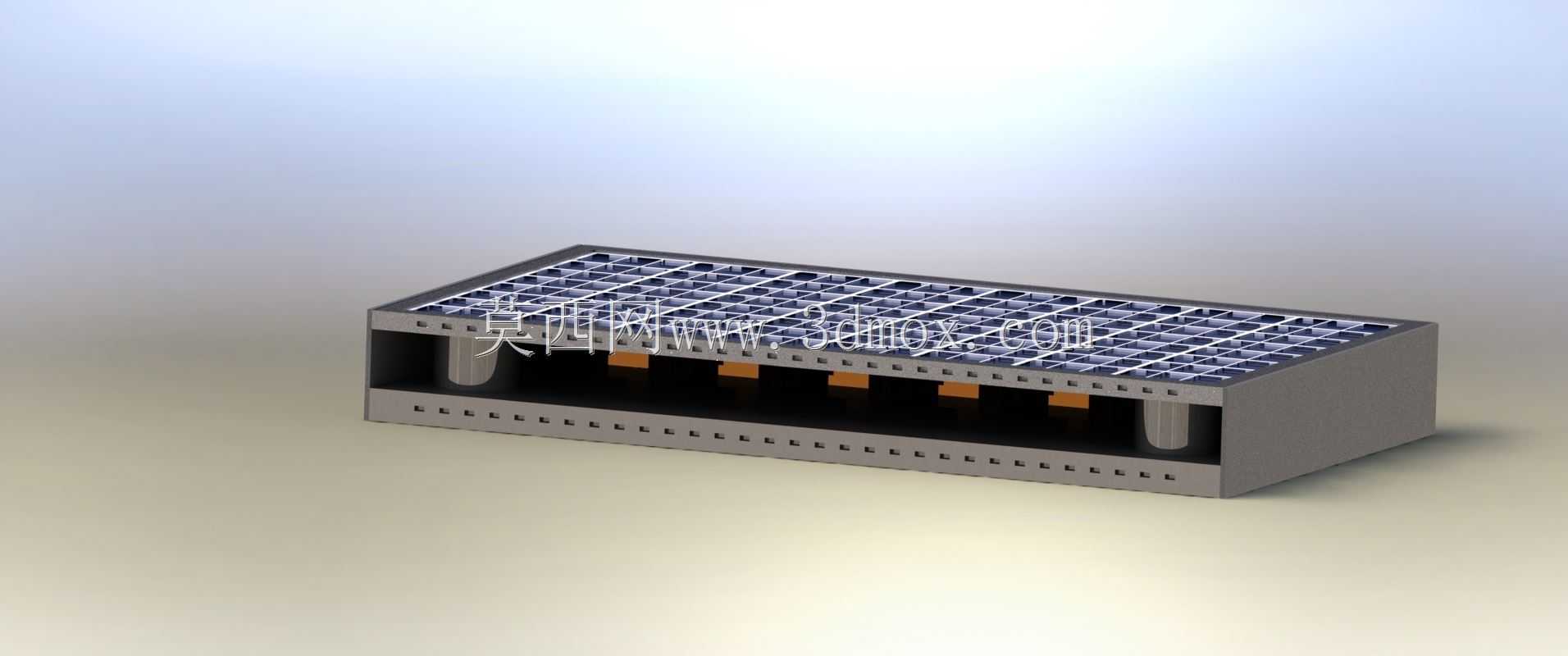

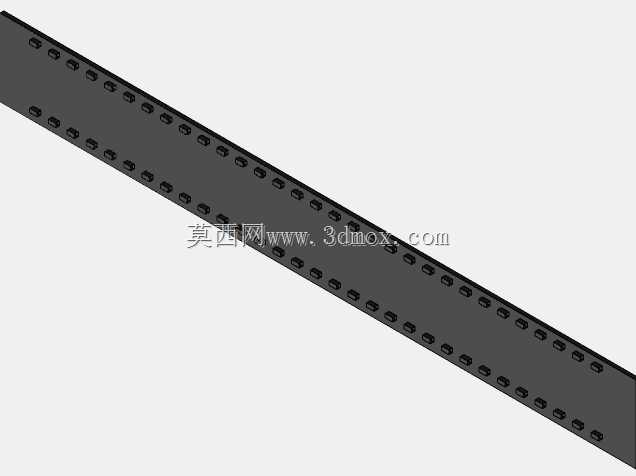

这款压电防风防雨发电装置，核心是将传统光伏太阳能板与压电发电结构做了一体化整合，适配户外分布式能源部署场景，不管是偏远地区离网供电、户外监测设备配套供电，还是建筑外立面分布式微电站搭建都能适用。从结构设计逻辑来看，装置整体采用矩形盒式分层架构，上层是常规晶硅光伏电池铺设区域，电池片按标准矩阵排布，表面预留钢化玻璃封装的安装位，保证常规光照条件下的光伏发电效率；下层为压电发电与通风防雨结构层，上下层之间通过连接杆做刚性连接，这个连接杆的选型和安装位置经过受力校核，既可以保证上层光伏面板在承受风压、雨雪冲击、冰雹撞击时的形变传递效率，又能避免形变量过大造成光伏电池片隐裂。上下层的周向侧壁都开设了阵列式通风孔，当强风来袭时，气流可以从上下层之间的空腔以及侧壁通孔穿过，大幅降低装置整体承受的风阻，减少强风对安装支架的载荷冲击，同时上层面板受风压产生的微形变会直接传递到下层的压电单元，通过压电效应将风荷载的机械能转化为电能，在大风天气下反而能提升整体发电功率，和常规光伏板大风天需要做防护降载的逻辑完全不同。防雨设计上，上下层的叠合结构做了折边挡水结构，侧壁通风孔采用下倾式冲孔设计，雨水落在装置表面后会顺着上层面板的坡度流到边缘，经折边导流直接排出，不会顺着通风孔倒灌进下层的压电元件与接线区域，冰雹撞击时，上层面板的微形变既能通过压电结构吸收部分冲击能量，又能将冲击载荷转化为电能输出，降低极端天气对装置的损坏概率。安装边界方面，装置整体的安装孔位预设在下层底座的四个角点，适配常规光伏支架的安装尺寸，不需要额外定制转接支架，整体厚度控制在合理范围，不会额外增加安装面的风阻系数，接线腔预留了标准防水接线头的安装位，可直接兼容现有光伏系统的布线规范。在结构建模过程中，重点校核了不同风压等级下连接杆的受力形变曲线，调整了压电单元的排布密度，保证不同形变量下都能有稳定的电能输出，同时通风孔的孔径与开孔率经过多轮迭代，在保证通风降阻效果的同时，避免鸟类、大型杂物进入装置内部造成结构卡滞。
