拉杆式双作用液压油缸三维结构设计

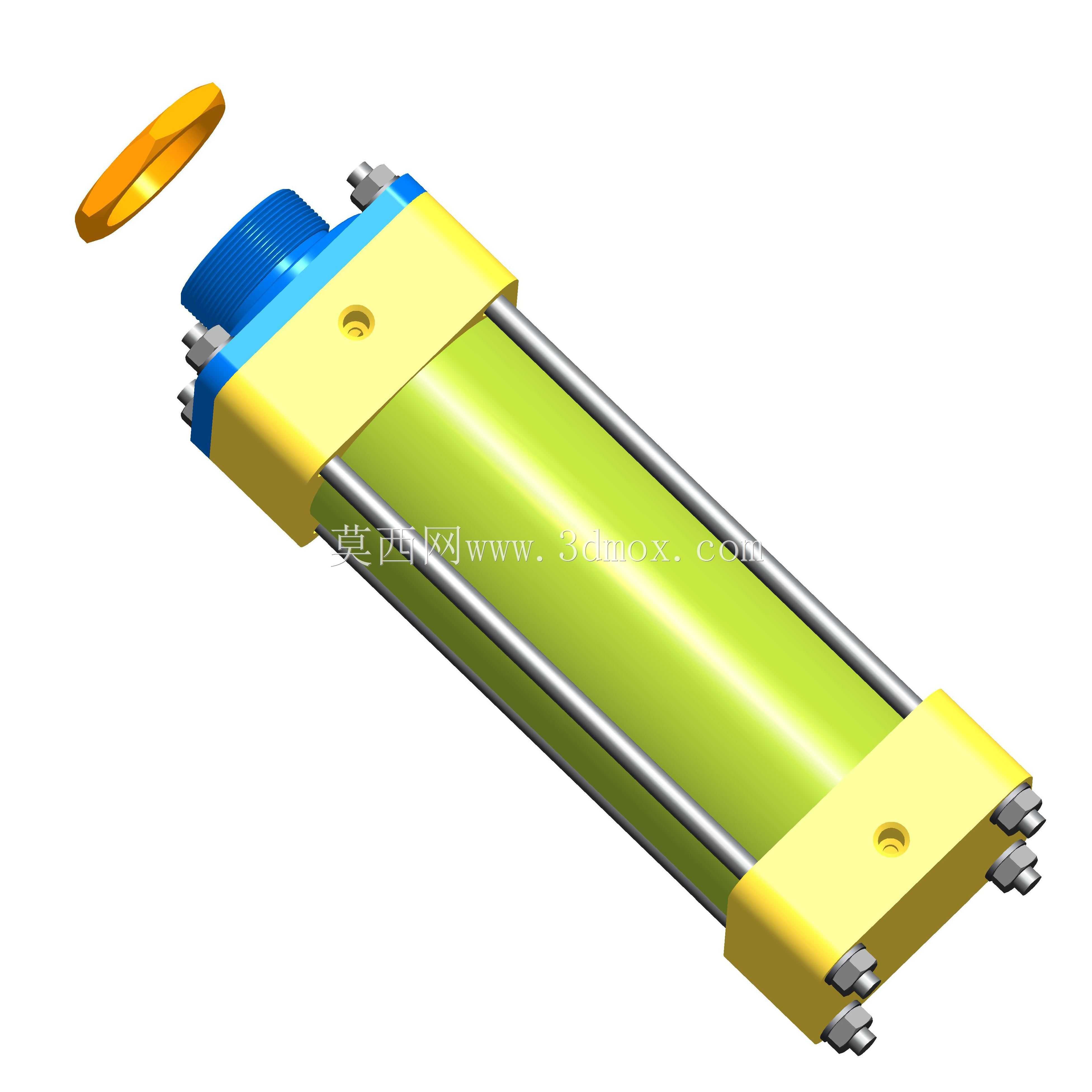

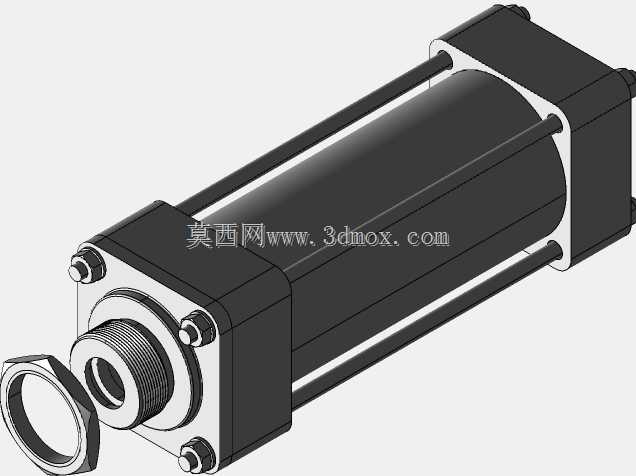

这款拉杆式液压执行元件，是液压传动系统里最常见的直线动力输出部件，日常在机床工装夹紧、自动化生产线工件推移、工程机械举升机构、物流设备升降工位都能见到它的身影，核心作用是把液压系统的压力能转化为直线往复的机械动能，相比气缸输出力更大，运行平稳性更强，可承载的负载等级也更高。从结构设计来看，这款模型还原的是标准双作用拉杆油缸结构，两端端盖通过四根平行的合金拉杆拉紧固定，缸筒采用珩磨内壁设计，能给活塞运动提供低摩擦的密封配合面，端盖位置集成了进回油接口，可通过换向阀控制压力油进出方向，实现活塞杆的伸出与缩回动作，两端端盖内部预留了密封件安装槽、导向套安装位，可适配防尘圈、斯特封、导向环等常规密封元件，避免液压油泄漏同时阻挡外界杂质进入缸筒内部。在实际选型应用中，这类拉杆油缸的安装边界需要重点关注，首先是安装距，即活塞杆完全缩回时油缸两端安装面的中心距离，直接决定了工位的最小预留空间，其次是行程参数，要匹配工位所需的直线位移长度，预留5-10mm的行程余量避免活塞硬顶端盖，另外缸筒外径、拉杆分布的安装孔位尺寸，需要和设备上的安装支座完全匹配，端盖上的油口螺纹规格也要和系统管路接头对应，避免现场安装时出现干涉。设计这类油缸的三维模型时，首先要确定额定工作压力对应的缸筒壁厚，按照薄壁圆筒强度公式核算壁厚余量，拉杆的直径也要根据额定拉力核算拉伸强度，避免高压工况下拉杆变形断裂，活塞杆的直径要根据推拉负载的压杆稳定性核算，长行程工况下还要考虑活塞杆的挠度变形，避免伸出后出现卡滞。模型里的活塞杆端部做了外螺纹连接结构，可配套法兰、铰接头、鱼眼接头等不同安装辅件，适配固定安装、摆动安装等不同的工位需求，缸筒两端的黄色端盖做了安装平面设计，可直接通过螺栓固定在设备机架上，也可搭配脚座、法兰盘实现不同方向的安装固定。在实际装配调试环节，这类油缸安装前要清理缸筒内部的铁屑杂质，密封件安装时要避免唇边划伤，首次启动要排净缸内空气，避免运行过程中出现爬行抖动，日常维护时要定期检查油口位置的泄漏情况，及时更换磨损的密封件，保证油缸的运行寿命。
