双面晶硅太阳能光伏电池板结构设计

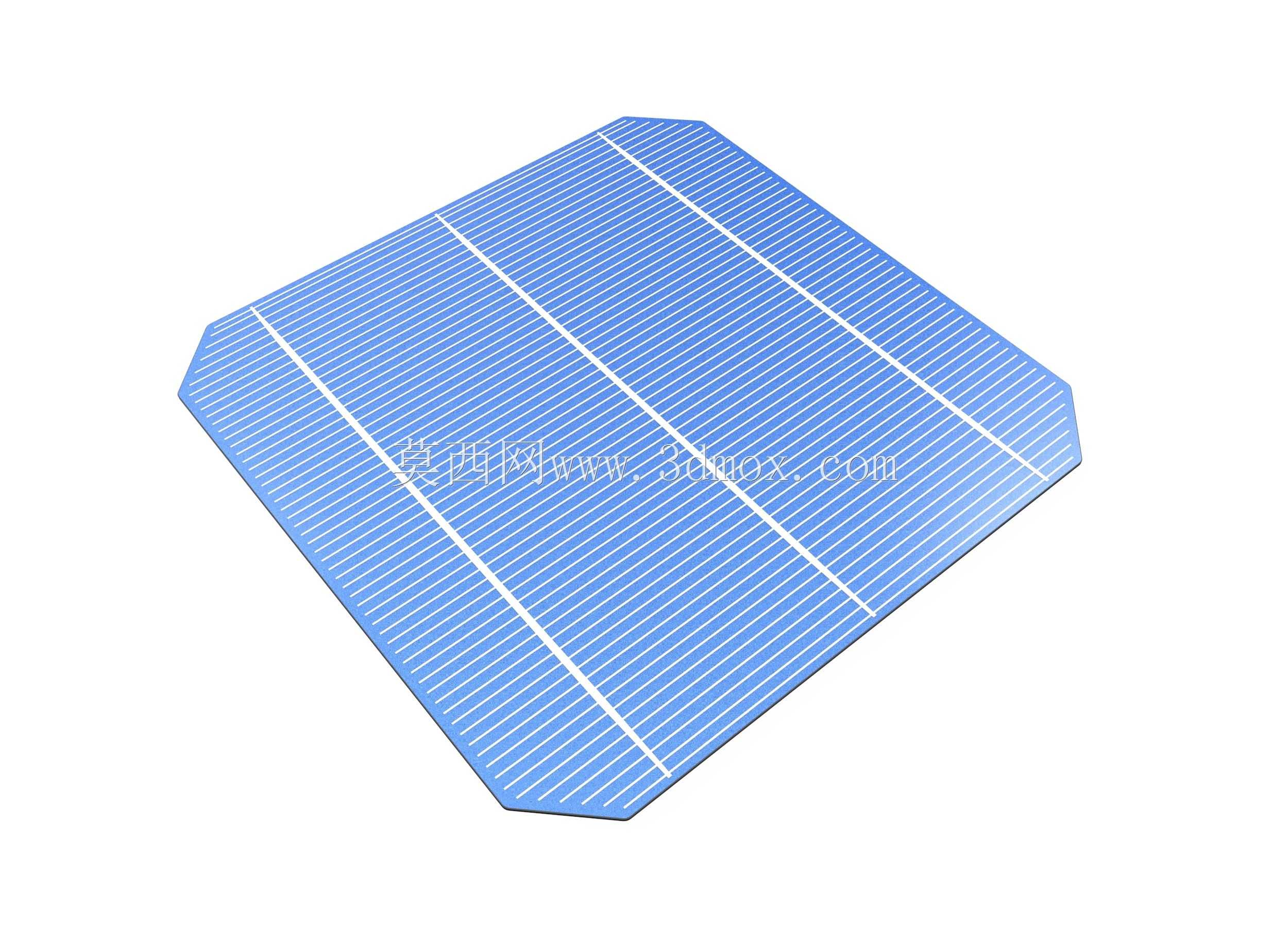

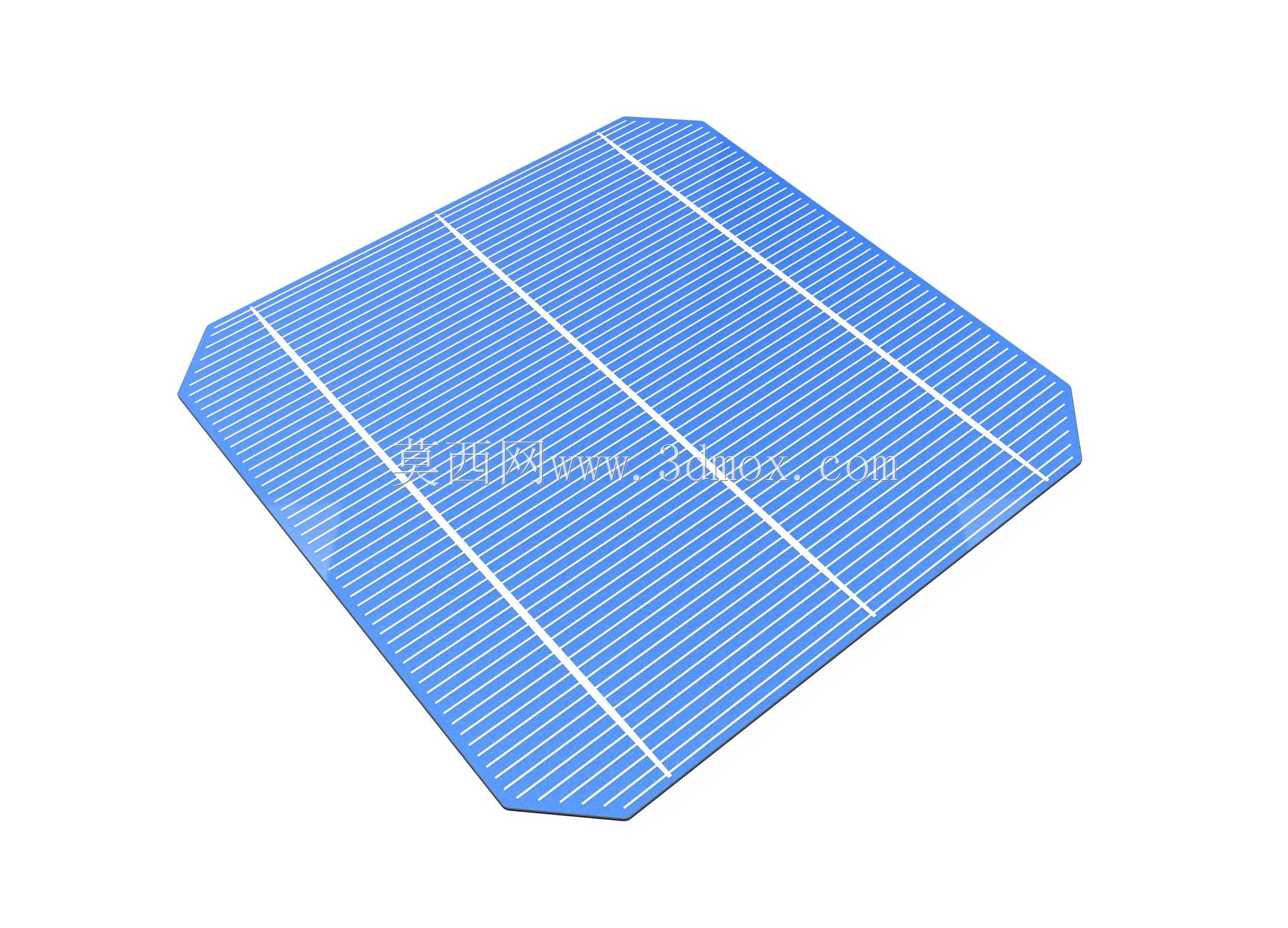

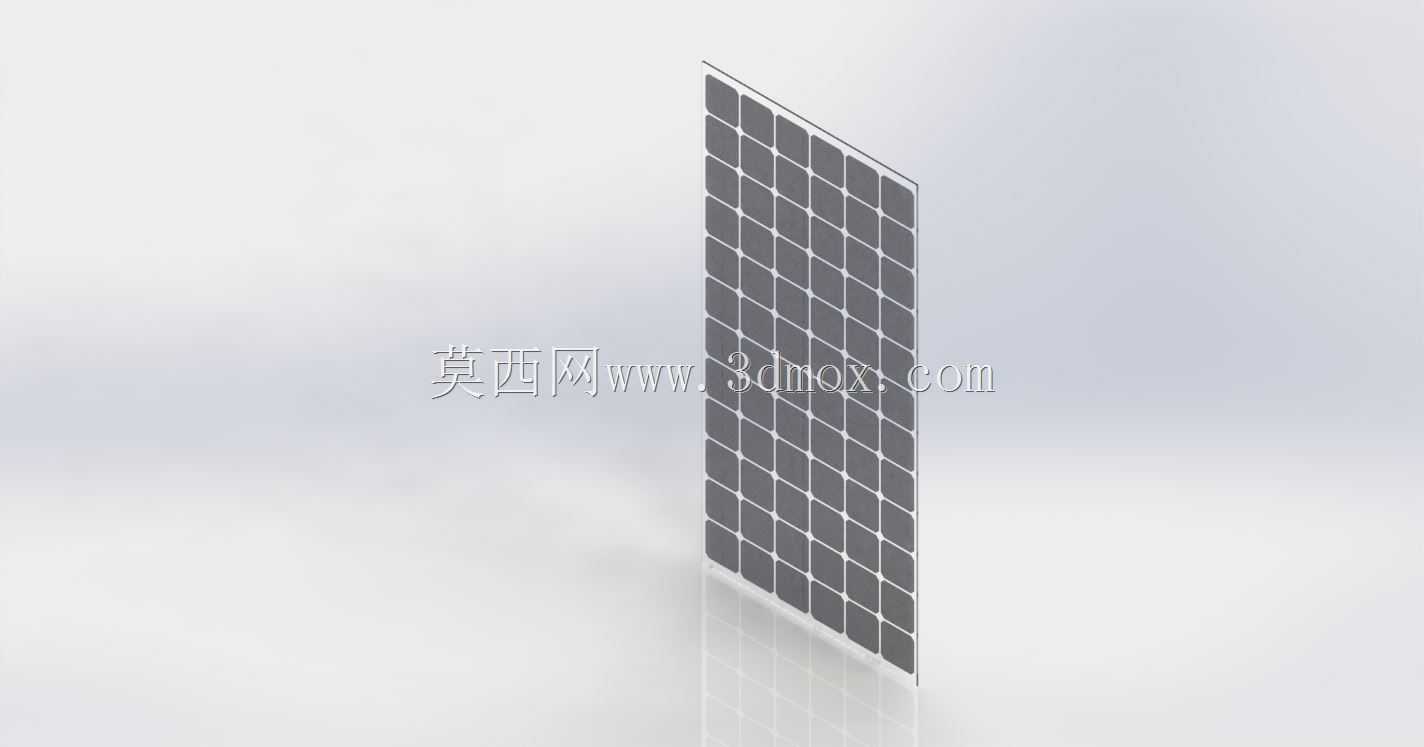

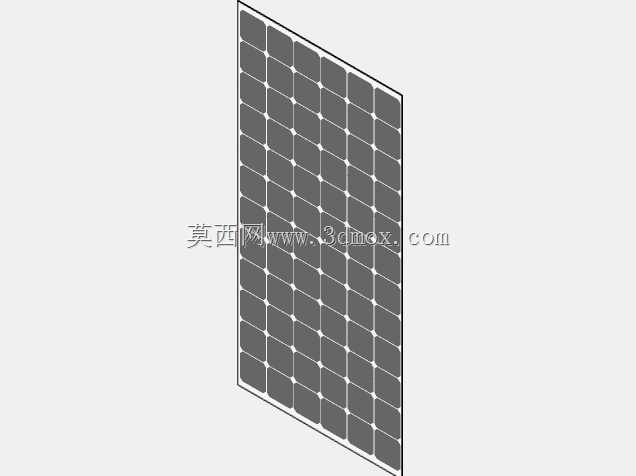

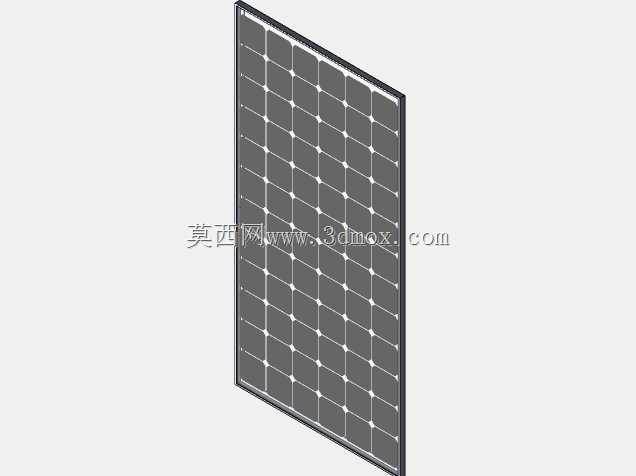

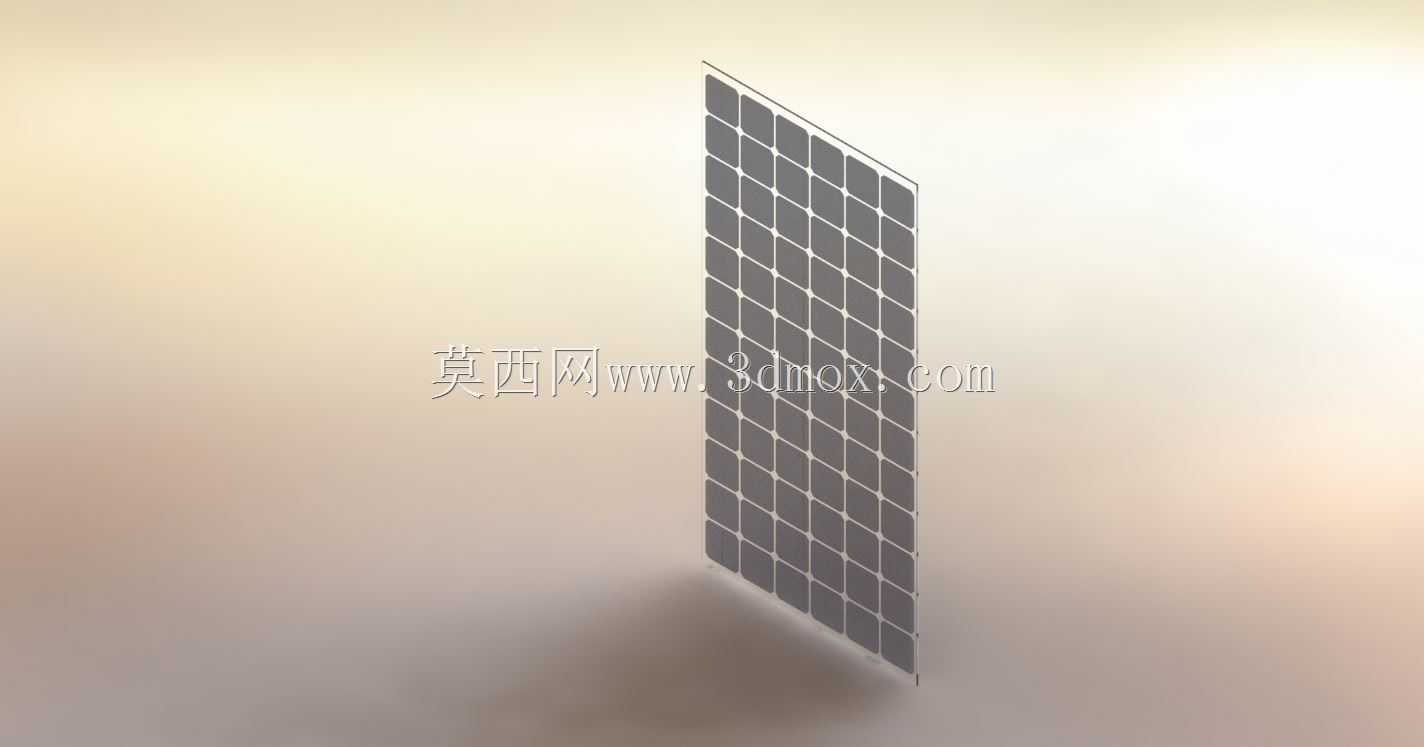

在分布式光伏电站、BIPV建筑光伏一体化、农光互补地面电站等场景中，双面发电的光伏组件凭借正反两面均可接收光线转化电能的特性，逐步替代传统单面组件成为项目选型的主流方向，本次建模的双玻双面太阳能电池板，正是针对这类场景的安装适配需求完成的结构还原。从实际用途来看，这类组件正面接收直射太阳光辐射，背面可接收地面反射光、环境散射光，在高反射率的地面铺装场景下，背面发电量增益可达到10%-25%，能有效提升单位装机面积的发电效率，降低项目度电成本。设计过程中首先明确了组件的层压结构逻辑，从外到内依次为高透钢化玻璃、EVA封装胶膜、双面晶硅电池串阵列、EVA胶膜、背板玻璃，四周搭配阳极氧化铝边框完成密封固定，边框预留的安装孔位完全匹配主流光伏支架的夹持尺寸，可适配压块式、螺栓式两种主流安装方式，无需额外定制转接件。外形尺寸上参考行业通用的60型双面组件规格，整体长宽控制在1650mm*990mm区间，边框厚度35mm，重量控制在22kg以内，满足单人搬运安装的承重边界，接线盒布置在组件背面短边居中位置，预留的MC4接头伸出长度符合线缆弯折半径要求，避免安装时出现线缆过度弯折导致的绝缘层破损问题。建模时重点还原了电池片的栅线结构，主栅线与细栅线的排布间距完全匹配量产组件的丝网印刷工艺参数，相邻电池片之间的汇流条走向、层压后的边缘溢胶宽度都做了写实还原，边框的角码连接位置、排水孔、接地标识点位也都按照实际量产组件的结构做了细节呈现，方便结构设计人员在做电站排布模拟、支架载荷校核、BIPV安装节点设计时直接调用，无需再对组件的安装边界做二次测绘。不同于单面组件的背板结构，双面组件的背面玻璃采用半钢化高透材质，建模时也区分了正反玻璃的厚度参数，正面玻璃厚度3.2mm满足冰雹冲击的力学性能要求，背面玻璃厚度2.5mm在保证透光率的同时降低组件整体重量，边框的型腔结构也做了等比例还原，在做风载荷、雪载荷仿真时可直接赋予对应的铝合金材料参数，得到准确的形变量计算结果，为后续的支架间距排布、压块位置选型提供可靠的模型依据。
