松下NCR20700B圆柱锂离子充电电池结构

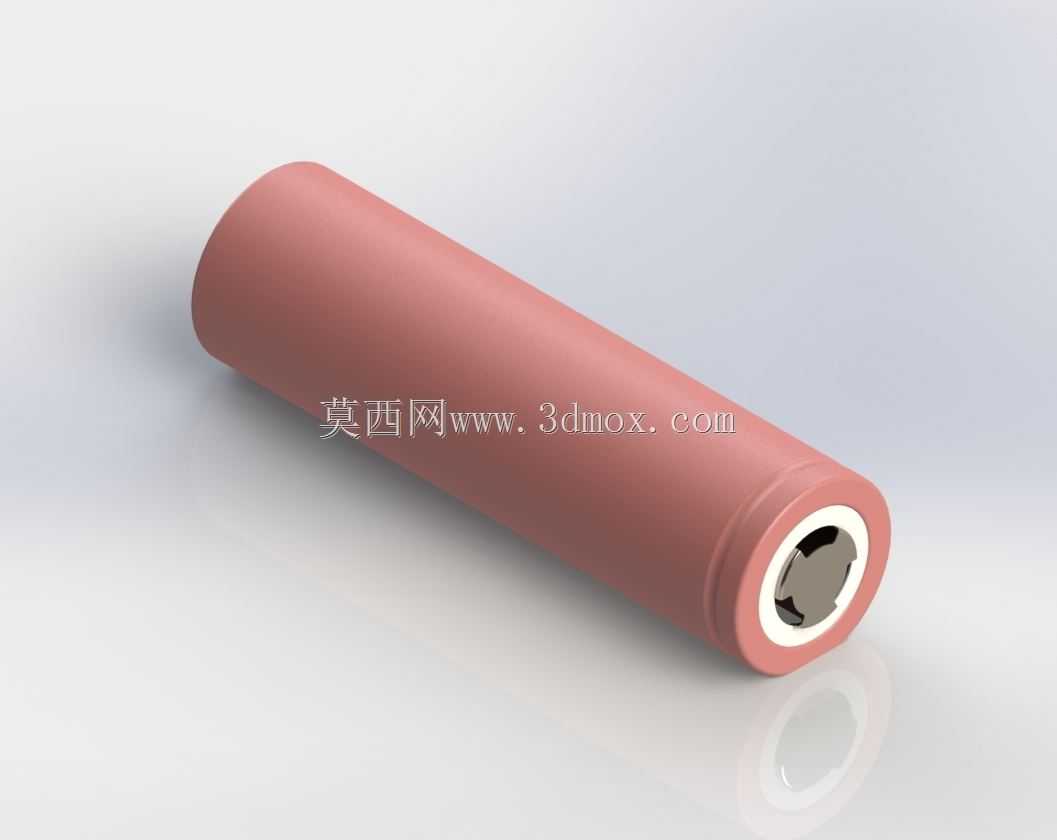

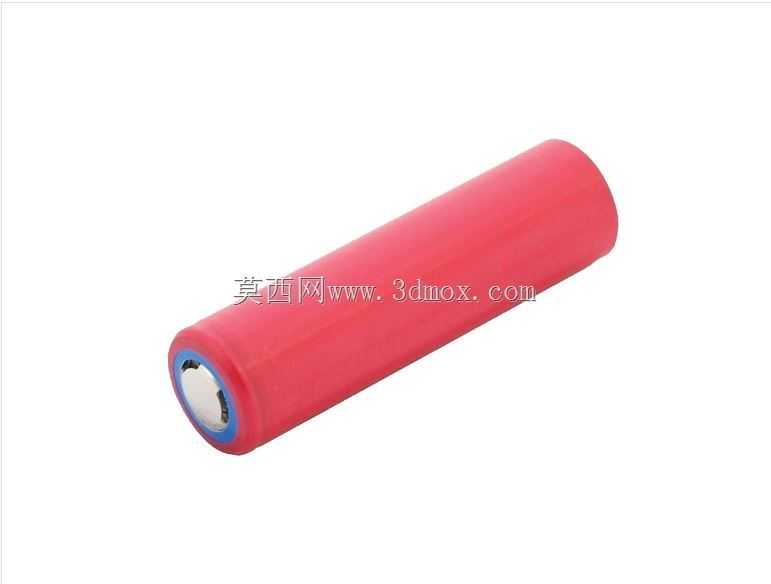

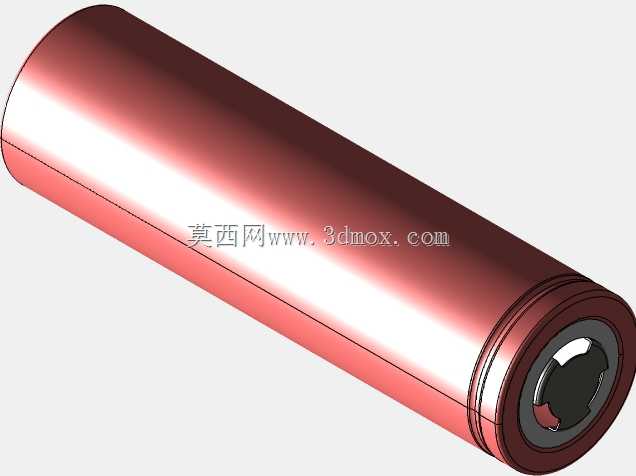

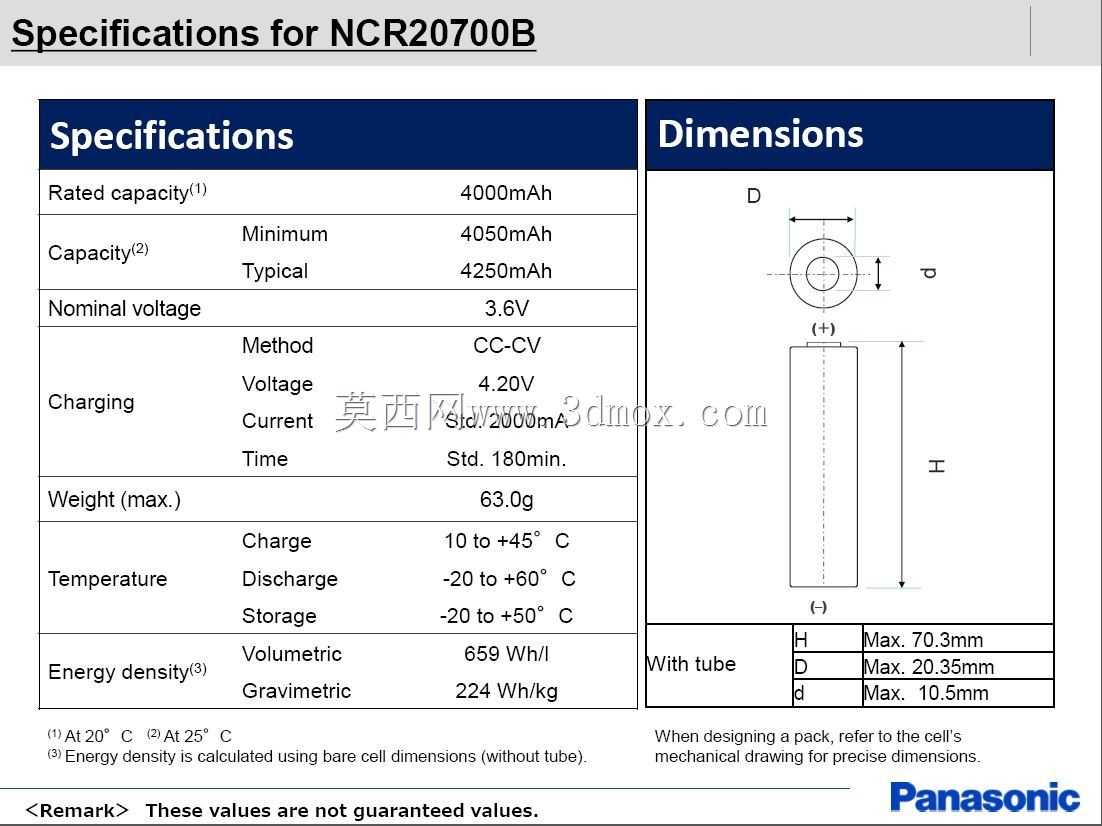

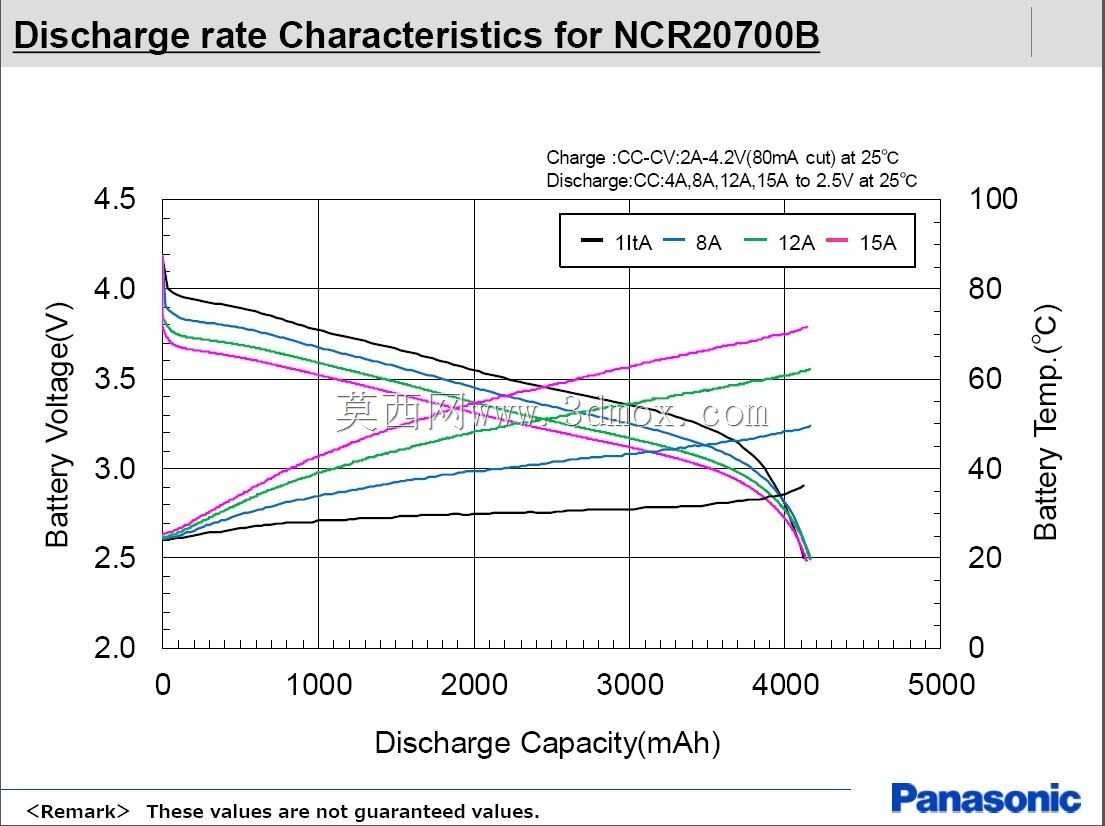

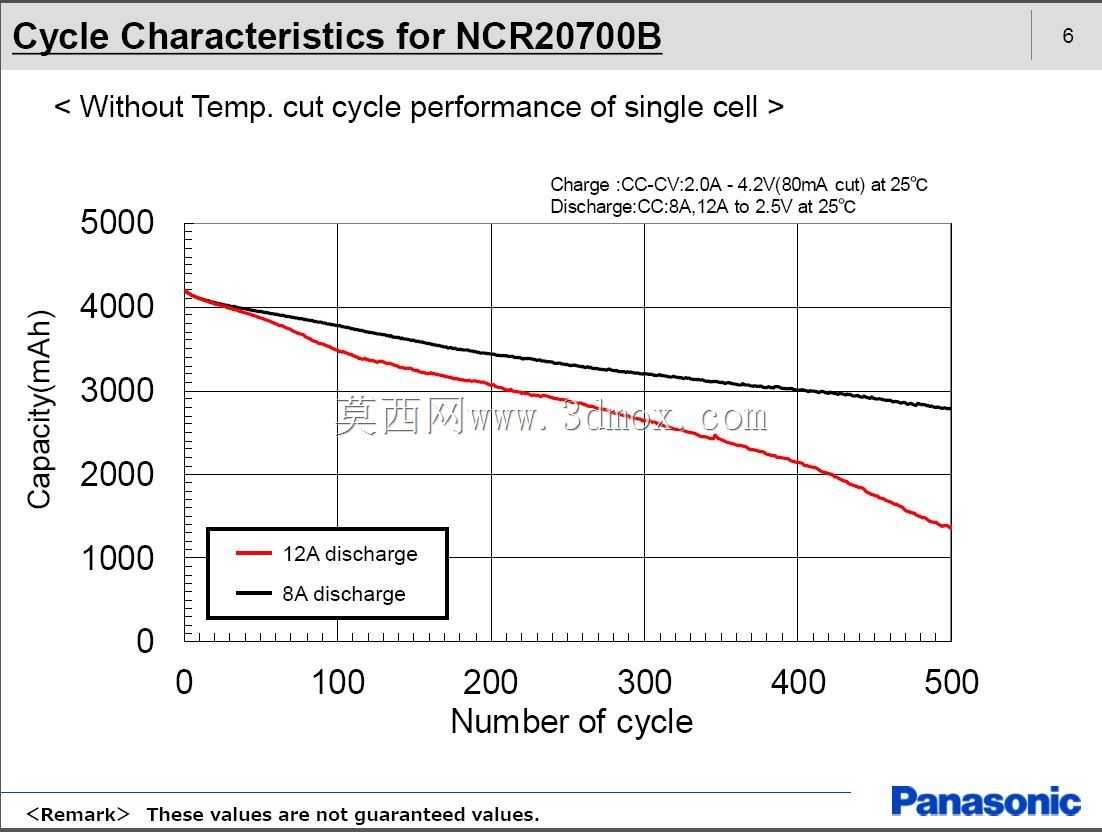

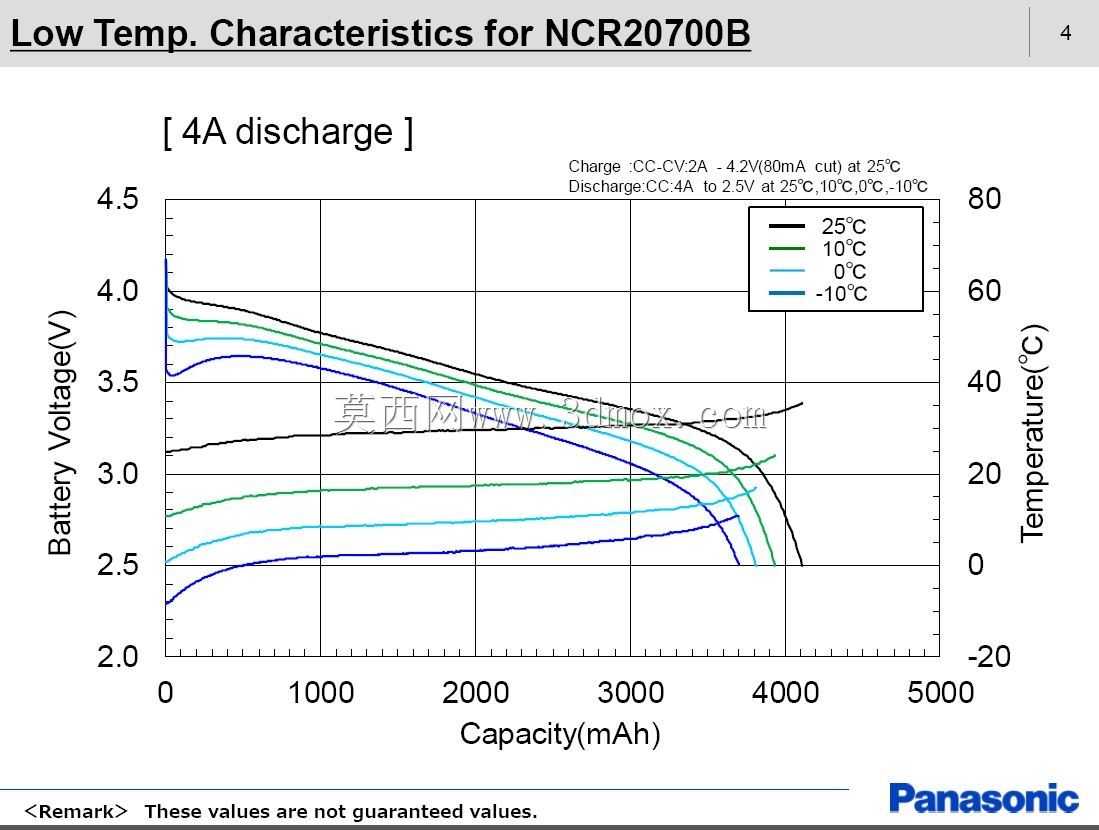

这款圆柱型锂离子充电电芯，在消费电子、便携储能、小型动力设备的结构设计环节中，是高频出现的供电核心部件，很多手持检测设备、户外便携电源、定制化小型电动工具的结构开发阶段，都需要精准的电芯三维数据来完成电池仓的限位、固定与排布设计。从实际工程选型角度看，该电芯标称电压3.7伏，满充截止电压4.2伏，额定容量4250毫安时，相比同类型18650规格电芯，容量提升约32.8%，在对续航有更高要求、且安装空间允许20毫米直径、70毫米长度圆柱腔体的设备中，能在不改变电芯串并联数量逻辑的前提下，有效提升整机续航表现。做结构设计时需要注意，该电芯本身不带过流保护电路，允许持续放电电流超过15安培，因此在整机电路设计环节，必须配套独立的保险丝或断路保护装置，避免大电流持续放电导致电芯内部过热，引发安全风险，这一点在做电池仓周边的结构避让、隔热设计时也要同步考量，不能将电芯直接紧贴发热功率器件布置，要预留足够的散热间隙。从外形尺寸边界来看，电芯主体为规则圆柱结构，直径20毫米，总长度70毫米，正极一端为带绝缘圈的凸起金属端，负极是平整金属端面，做电池仓设计时，要给电极接触弹片预留0.3-0.5毫米的压缩余量，仓体内径建议做到20.2-20.5毫米，既方便电芯装配，又能避免电芯在仓内晃动导致接触不良。建模时还原了电芯外壳的哑光绝缘涂层质感、正极绝缘圈的分层结构、端面金属触点的细节特征，能直接用于整机装配干涉检查、产品渲染展示、BOM物料选型核对等场景。在多电芯串并联的电池包设计中，该电芯的圆柱外形适合通过支架做规整排布，相邻电芯之间建议预留不小于1毫米的间隙，方便布置镍片连接与绝缘隔离，同时要注意电芯外壳为负极电位，固定结构不能让不同电芯的外壳直接导通，避免出现短路风险。很多做便携设备开发的工程师在选型阶段，会优先选择该规格电芯做方案验证，就是因为其容量密度与尺寸的平衡度较好，既能满足续航需求，又不会让设备整体体积过于臃肿，对应的三维模型能帮助结构工程师在开模前就完成所有装配间隙的校验，减少后续打样阶段的修改次数。
