塔尔萨45000lb油田作业绞车结构

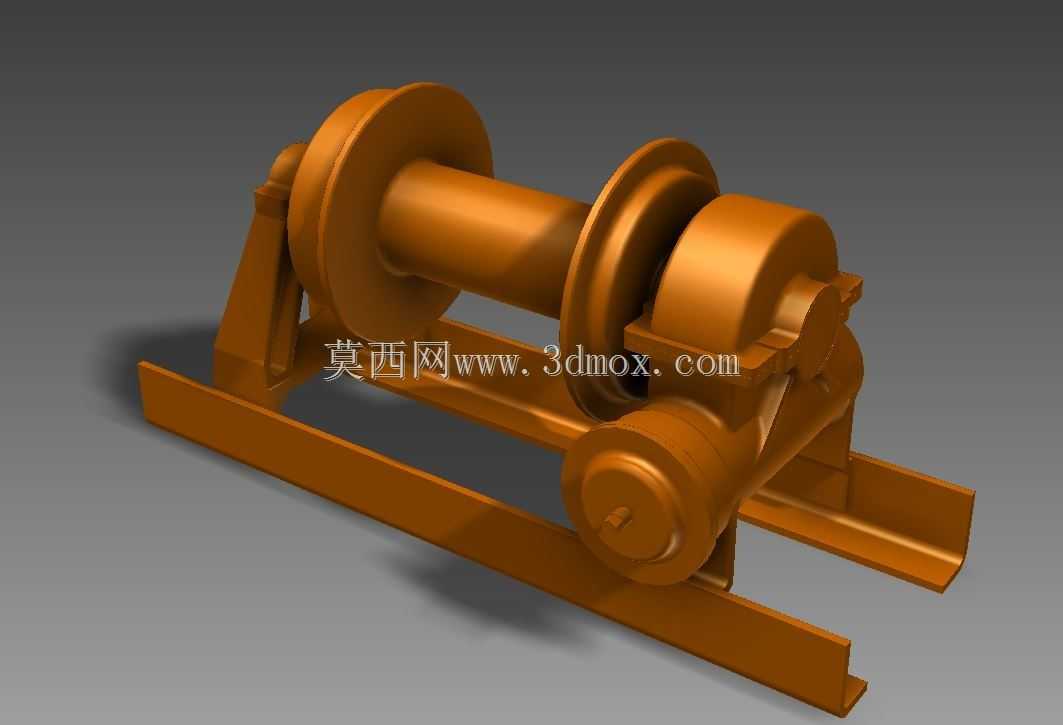

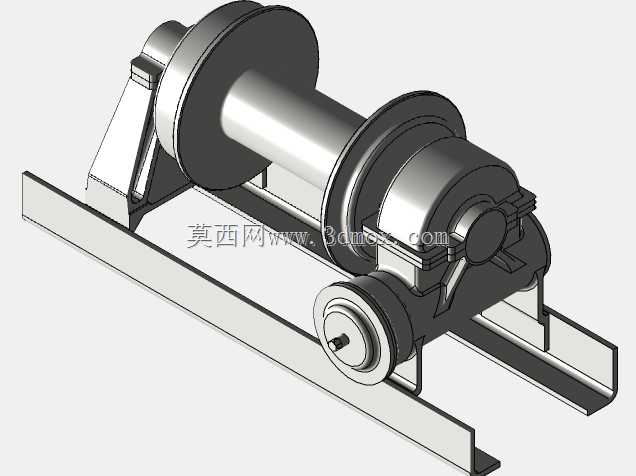

在油田野外作业场景里，这类重载绞车是压裂液罐运输车、重型拖车上的核心牵引承载部件，主要承担井场设备移位、重载载荷拖拽、缆绳收放牵引的实际作业任务，适配45000lb级别的牵引载荷需求，能在野外无固定吊装设备的工况下完成重型装备的短距离移位、固定绷紧等作业。从结构设计来看，整体采用卧式双支座承托布局，卷筒部分设置双挡缘结构，能避免大直径缆绳在多层缠绕时出现脱槽、乱绳的问题，卷筒侧集成的减速传动结构直接和卷筒主轴刚性连接，省去了额外的联轴器安装空间，让整体结构更紧凑，适配车载设备的安装空间限制。底部采用双纵梁安装基座，基座上预留的安装孔位可直接和车载底盘的副梁通过螺栓组刚性连接，安装时需要保证卷筒轴线和牵引方向垂直，避免缆绳收放时出现偏磨挡缘的情况，整体安装边界的宽度适配常规油田重载拖车的副梁间距，不需要额外对底盘做加宽改造。设计过程中优先考虑了野外作业的维护便捷性，传动端的端盖采用快拆式螺栓固定，日常检查齿轮润滑状态、更换密封件时不需要整体拆解绞车结构，支座部分的加强筋沿着载荷传递路径布置，从卷筒轴承座位置斜向延伸到底部纵梁，能把牵引时的径向载荷直接分散到整个安装基座上，避免局部应力集中导致的支座开裂问题。卷筒的容绳量匹配油田作业常用的钢缆直径，挡缘高度比最外层缠绕缆绳高出足够安全距离，即使作业中出现瞬间载荷波动导致缆绳跳动，也不会脱出卷筒。传动部分的减速比适配车载动力输出的转速区间，不需要额外加装增速或者减速环节，动力输入端可直接连接车载液压马达的输出轴，能通过液压系统的流量调节实现缆绳收放速度的无级调整，满足不同作业场景下的牵引速度需求。在压裂作业现场，这类绞车还可配合地锚完成作业车辆的现场固定，在井场地面不平整的情况下，通过收紧缆绳把车辆牢牢固定在作业点位，避免压裂作业时的设备振动导致车辆移位。整体结构没有多余的装饰性设计，所有外部轮廓都做了倒角处理，避免野外作业时磕碰造成人员受伤，外露的转动部件都预留了防护罩安装位，后期可根据作业需求加装防护结构，防止缆绳断裂甩出造成安全事故。
