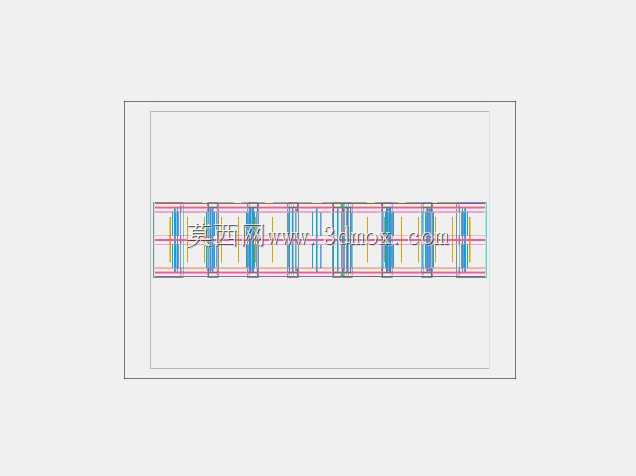

煤炭工业用桥式取料设备结构设计

在煤炭储配基地、大型选煤厂的露天储煤场作业场景中，这类桥式取料设备承担着散煤堆取、均化输送的核心作业任务，是衔接储煤场与下游输煤系统的关键中转装备。不同于小型散料转运设备，该设备依托横跨储料场的桥架结构作为运行承载基础，整机沿储料场两侧的预设轨道做纵向走行，取料机构则可沿桥架横梁做横向往复移动，能够覆盖大跨度范围内的条形煤堆作业区域，无需额外调整堆料位置即可完成全断面取料作业，大幅降低储煤场的场地整理成本。从结构设计逻辑来看，桥架主体采用多段箱型梁拼接的结构形式，兼顾大跨度下的结构刚度与自重控制，能够承受取料机构满载作业时的动载荷冲击，同时预留了检修通道与管线敷设空间，方便后期运维作业。取料端采用刮板链传动的取料结构，配合可调角度的导料挡板，可适应不同堆积密度、不同粒度等级的煤炭物料取料需求，取料过程中可根据下游输送系统的产能需求实时调整取料进给速度，避免出现物料堵转、输送过载的问题。设备的安装边界需要结合储煤场的实际跨度确定，两侧走行轨道的平行度、基础承载强度需要匹配设备满载时的轮压参数，桥架安装完成后的下挠度需要控制在设计允许范围内，避免取料机构横向移动时出现卡滞、运行阻力过大的问题。在实际作业过程中，该设备可配合堆料设备完成煤炭的分层堆存、均化取料作业，有效提升储煤场的物料周转效率，减少煤炭堆存过程中的粒度偏析问题，保障下游燃煤锅炉、选煤生产线的进料稳定性。针对煤炭作业场景多粉尘的环境特点，设备的走行轮组、传动链轮等运动部件均设计了密封防护结构，可减少粉尘侵入造成的部件磨损，延长设备的维护周期。整体结构建模过程中对各运动部件的干涉情况做了完整校验，走行机构的制动距离、取料机构的移动行程均匹配实际作业需求，可直接作为同类型设备选型、结构优化的三维参考依据，帮助设计人员快速完成方案阶段的结构排布与空间校验，减少重复建模的工作量。
