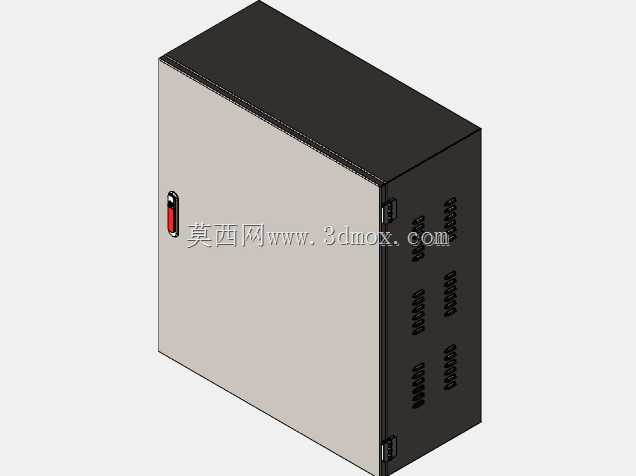

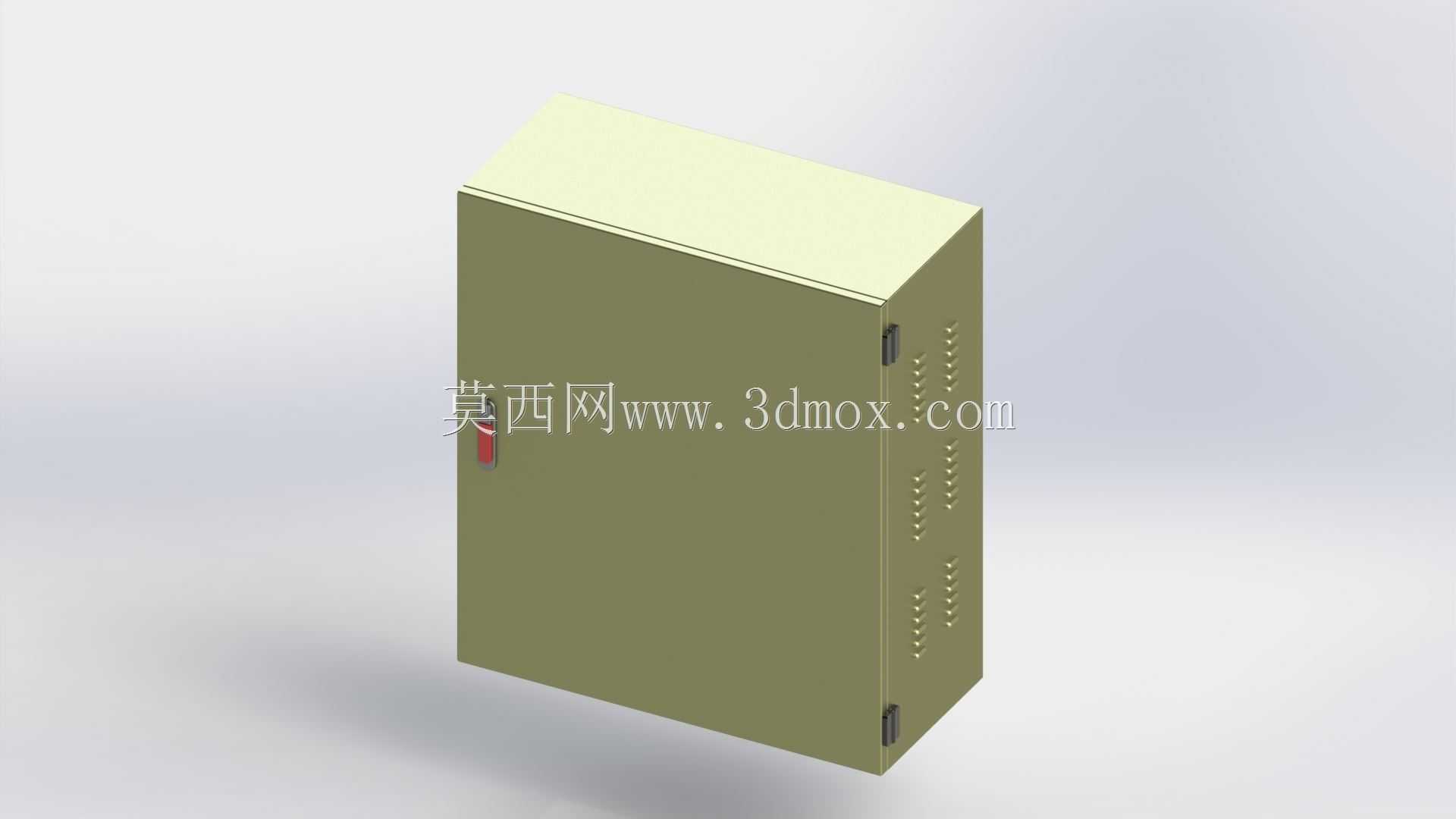

700×800规格壁挂式低压电气防护柜体

这款700×800毫米规格的壁挂式低压柜体，是工业配电场景里适配小空间安装的常用壳体结构，日常多应用在车间工位旁配电、小型商用建筑楼层配电、设备配套附属配电这类场景里，用来承载低压断路器、端子排、小型漏电保护元件等低压配电组件，给内部电气元件提供可靠的物理防护与绝缘隔离。从设计思路上看，整体采用单开门侧装铰链的结构，铰链布置在柜体侧边，开合角度能满足日常元件检修、接线操作的空间需求，门体侧边预留的锁具安装位，可配套通用柜锁实现非授权开启的防护，避免无关人员触碰内部带电部件。柜体侧面排布的散热孔位，是针对内部元件工作时的散热量设计的，在不降低柜体防护等级的前提下，形成自然对流的散热通道，避免柜内积热导致元件寿命衰减。外形尺寸上700毫米的高度与800毫米的宽度，刚好适配常规墙面安装的预留空间，安装时不需要额外破坏大面积墙面结构，背部预留的挂装孔位可直接配合膨胀螺栓固定在混凝土墙面或轻钢龙骨墙体上，柜体深度方向的尺寸控制也兼顾了内部元件排布与墙面外凸的空间占用，不会在通道旁形成过大的突出阻碍。柜体的钣金折边结构做了内卷边处理，既提升了整体壳体的结构刚性，避免运输安装过程中出现钣金变形，也能防止安装检修人员被锐边划伤。内部预留的安装横梁位，可根据实际元件排布需求调整安装高度，适配不同尺寸的低压电气元件固定，不需要额外在柜体上打孔修改，能减少现场安装的加工工作量。门体与柜体结合处预留了密封胶条的安装槽，装配胶条后可阻挡日常粉尘、飞溅水汽进入柜内，适配多数常规工业环境的使用需求，不需要额外做特殊防护处理即可直接投入使用。
