5000A0.4kV主低压进线端母线集管柜体

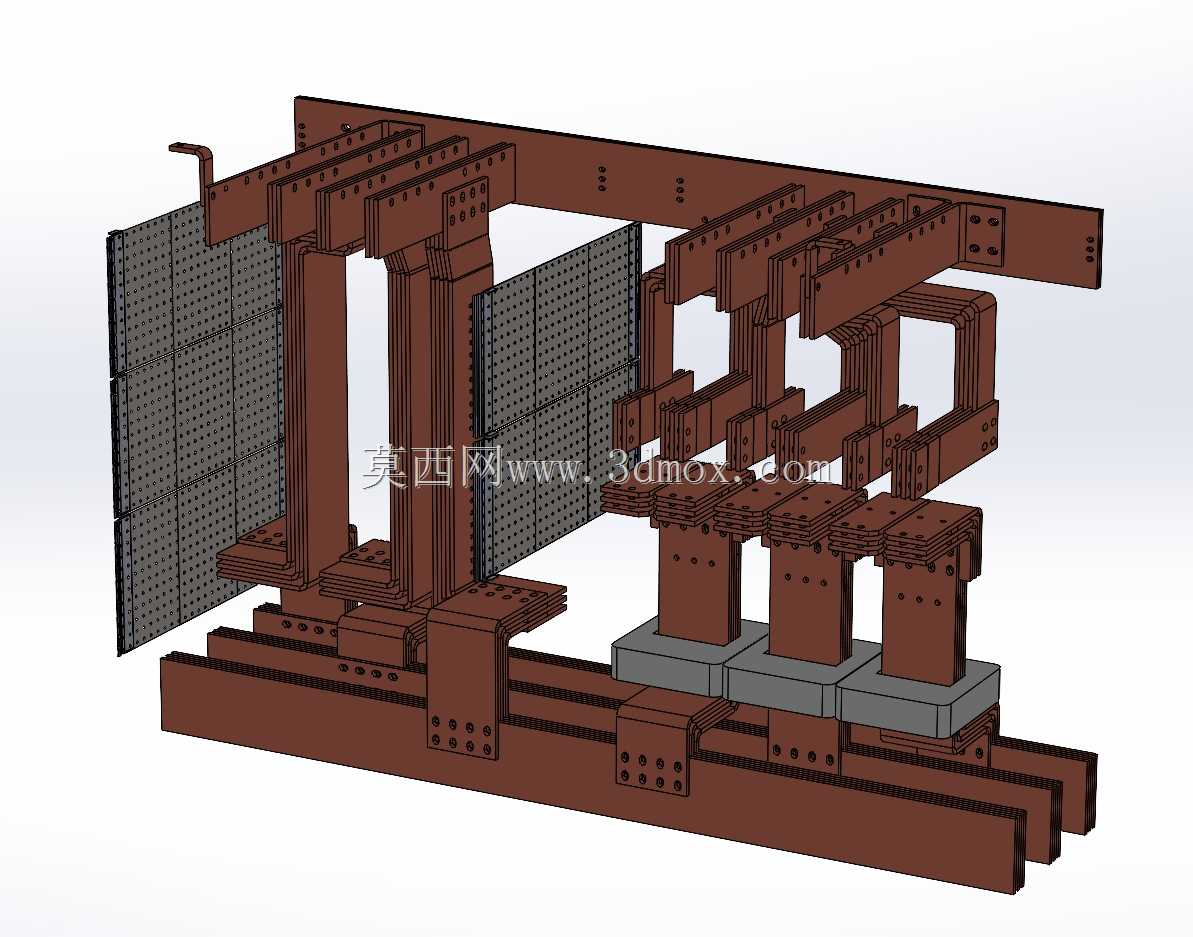

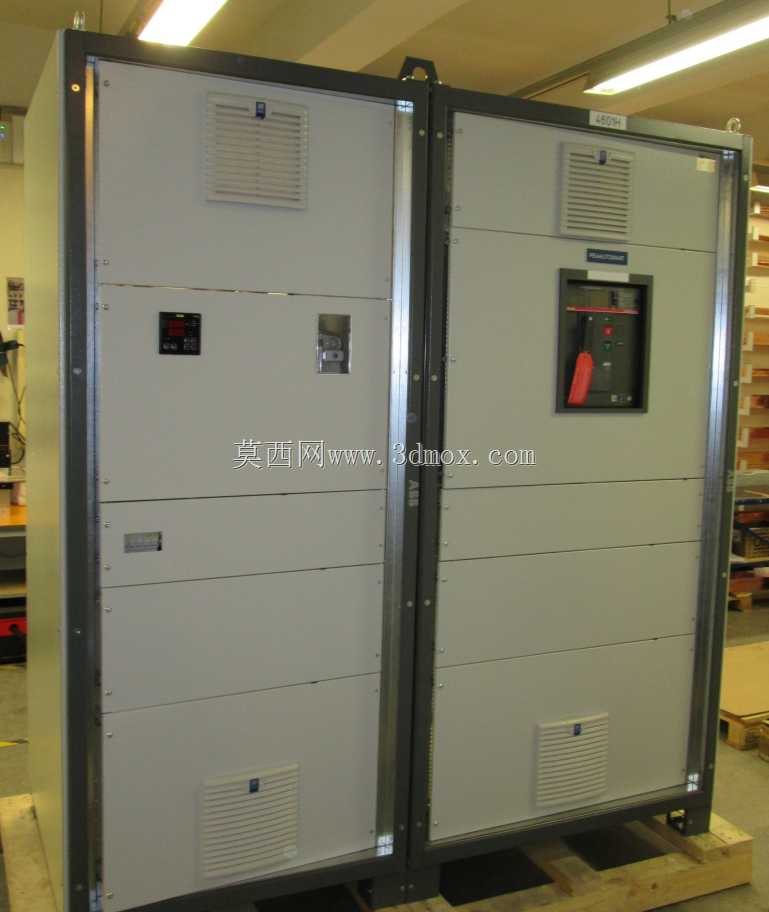

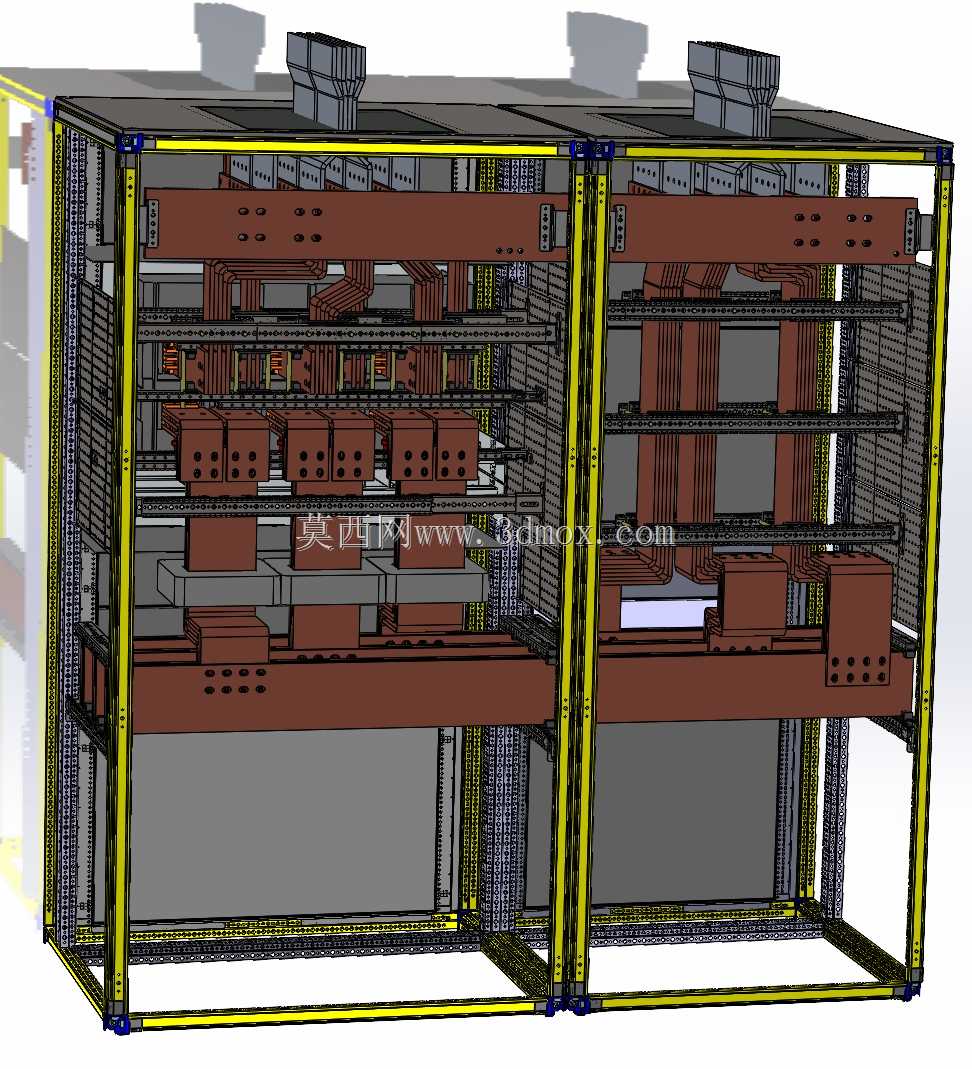

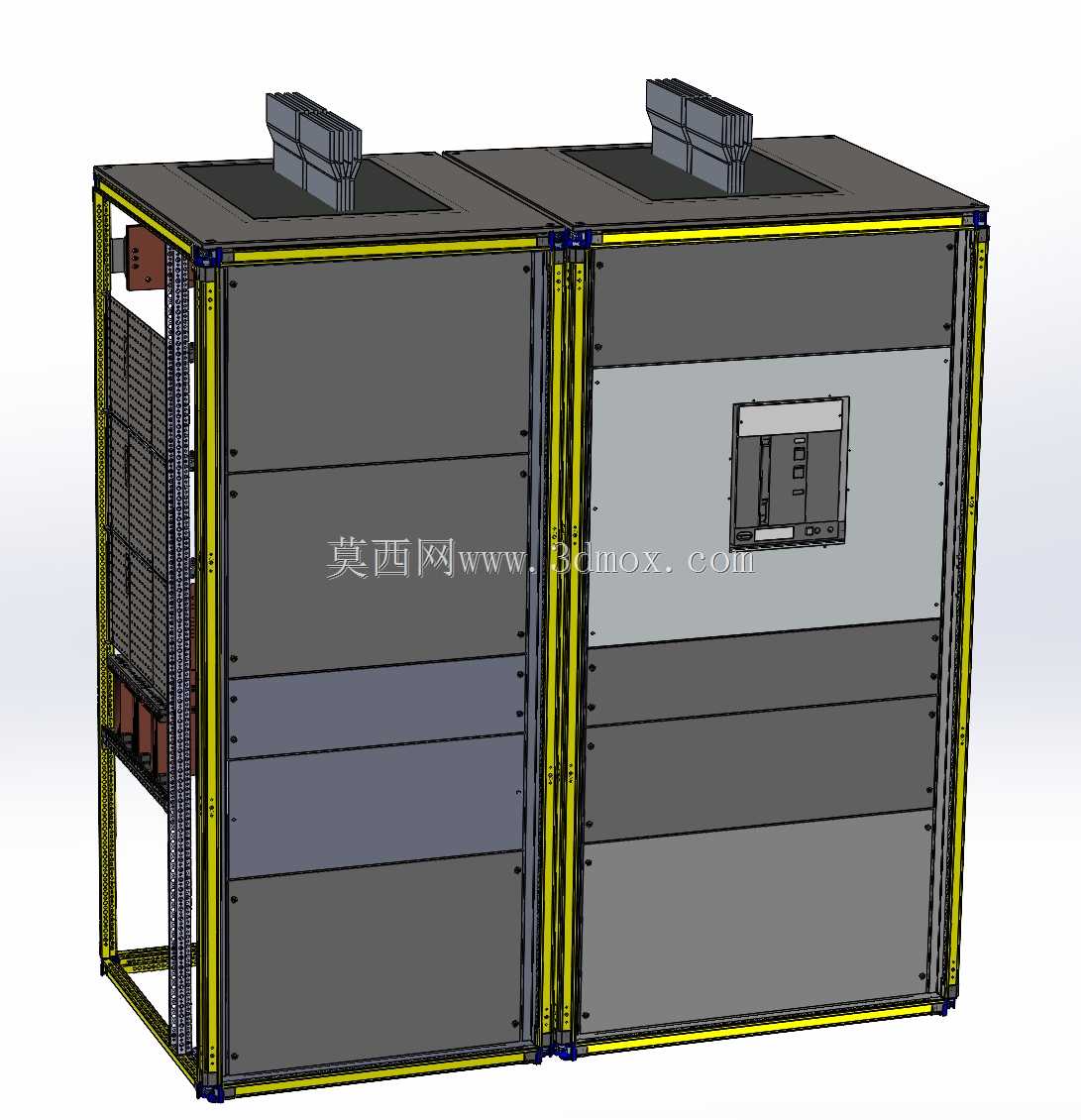

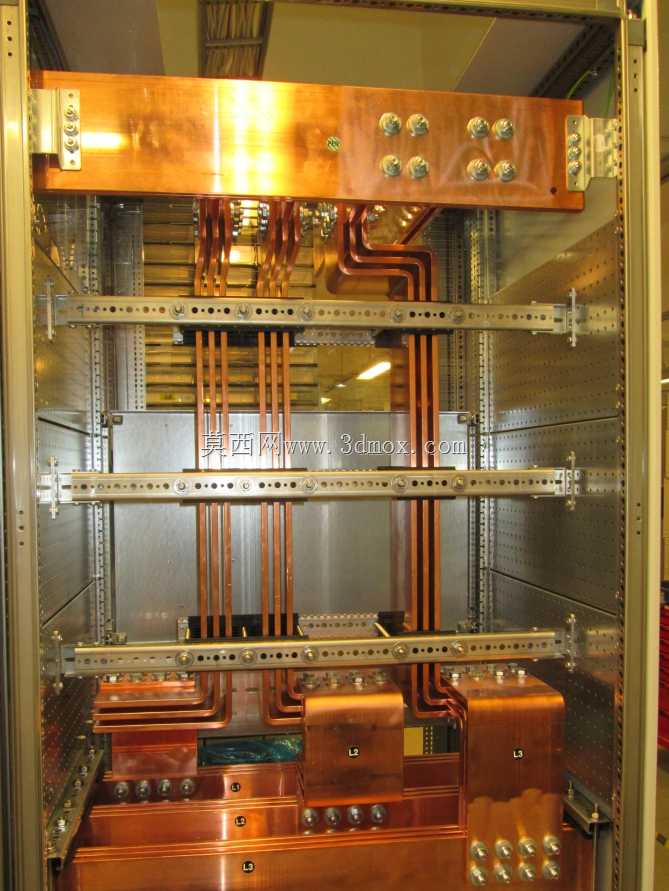

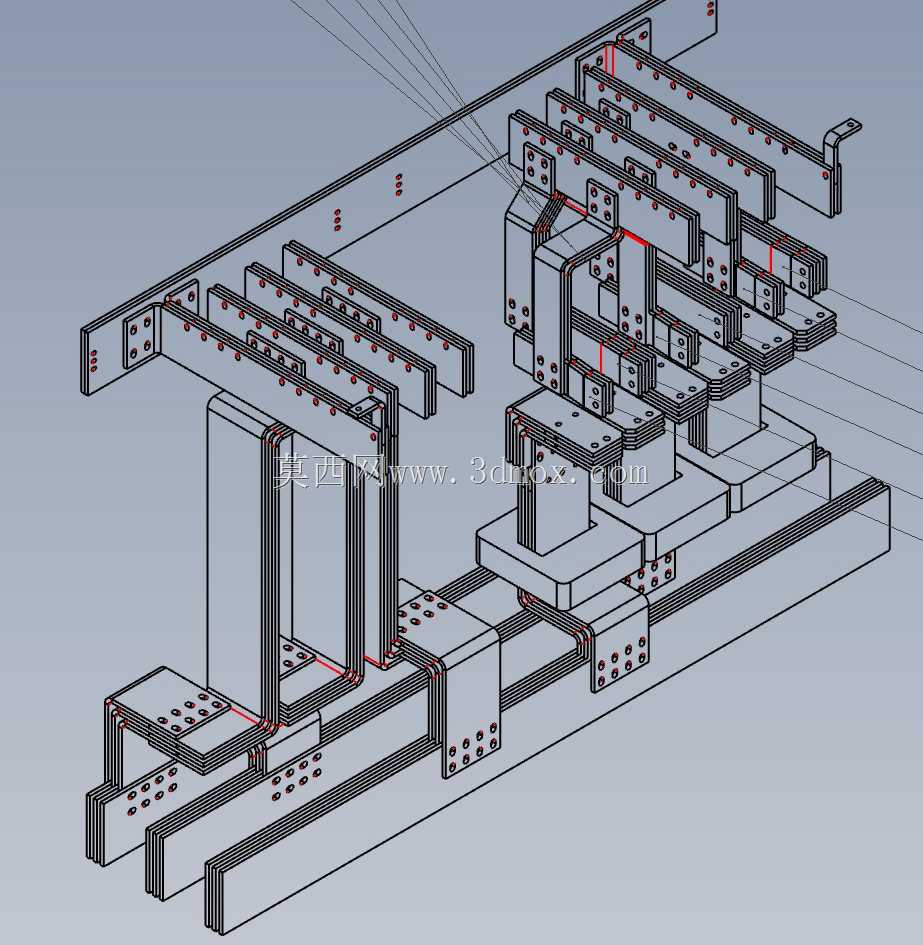

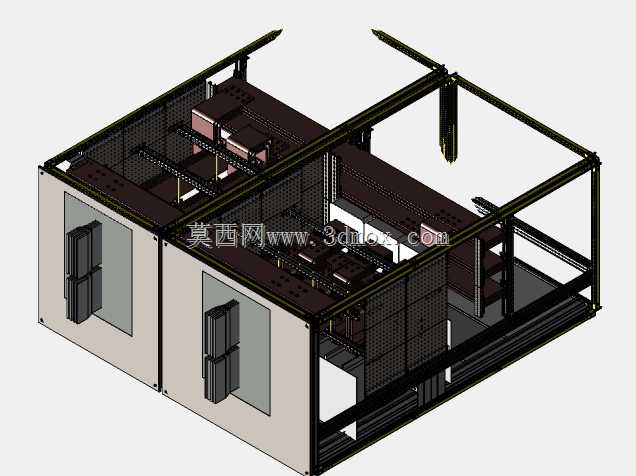

这款低压进线端母线集管柜体，主要应用于工业厂房、商业综合体、数据中心等场景的低压配电系统进线侧，承担大电流电能分配、母线转接与线路保护的核心作用，作为0.4kV电压等级下5000A大电流回路的主进线载体，负责将上级变压器输出的低压电能，通过内部母线系统分流至各下级配电回路，同时为内部断路器、隔离开关等元器件提供安装防护载体。从设计思路来看，整体采用拼装式框架结构，主框架选用高强度型钢拼接成型，框架连接部位采用标准紧固件锁附，既保证整体结构强度满足大电流设备的动热稳定要求，也方便生产阶段的组装调试与现场的安装拼接。柜体采用双柜并排拼接的结构形式，顶部预留母线进出线的安装接口，对应大电流母线的走线路径做了专门的空间预留，避免母线排布时出现过度弯折导致的载流能力下降问题。柜体门板采用分层式钣金结构，不同高度的门板对应内部不同的功能隔室，右侧柜体预留了操作窗口，可直接在柜外完成主开关的分合闸操作，无需开启柜门，兼顾操作便捷性与带电防护要求。柜体框架边缘设置了黄色的标识边框，既起到安全警示作用，也可作为柜门安装的定位基准。安装边界方面，柜体底部预留了标准的安装固定孔位，可直接与土建基础的槽钢底座对接固定，并排拼接的两柜之间设置了密封连接结构，避免拼接缝隙进入粉尘或小动物，满足IP防护等级要求。内部母线排布采用分层隔室设计，不同相序的母线之间设置绝缘隔板，避免大电流工况下出现相间短路风险，铜质母线的排布路径做了圆角过渡处理，减少尖端放电的可能性。柜体侧面预留了二次线缆的走线通道，方便二次控制回路的布线与检修，各功能隔室之间采用金属隔板分隔，实现故障区间的隔离，避免单回路故障蔓延至整个进线柜。整体外形尺寸适配常规低压配电室的排布要求，柜顶的母线接口可与上部母线槽直接对接，减少现场母线转接的施工工作量，柜体的深度方向预留了足够的元器件安装空间与操作维护距离，满足日常运维时的人员操作空间要求。
