四缸发动机排气歧管结构设计

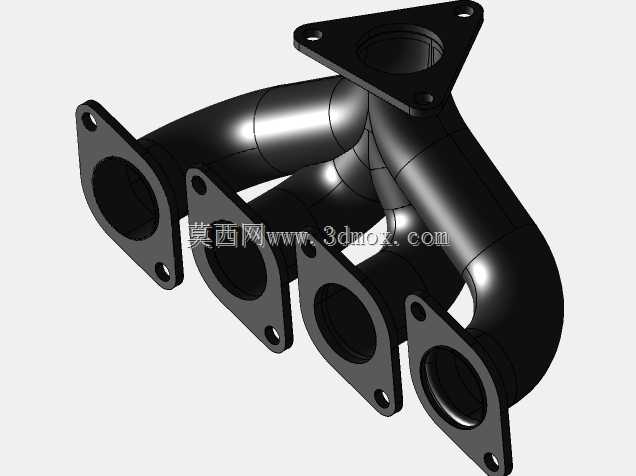

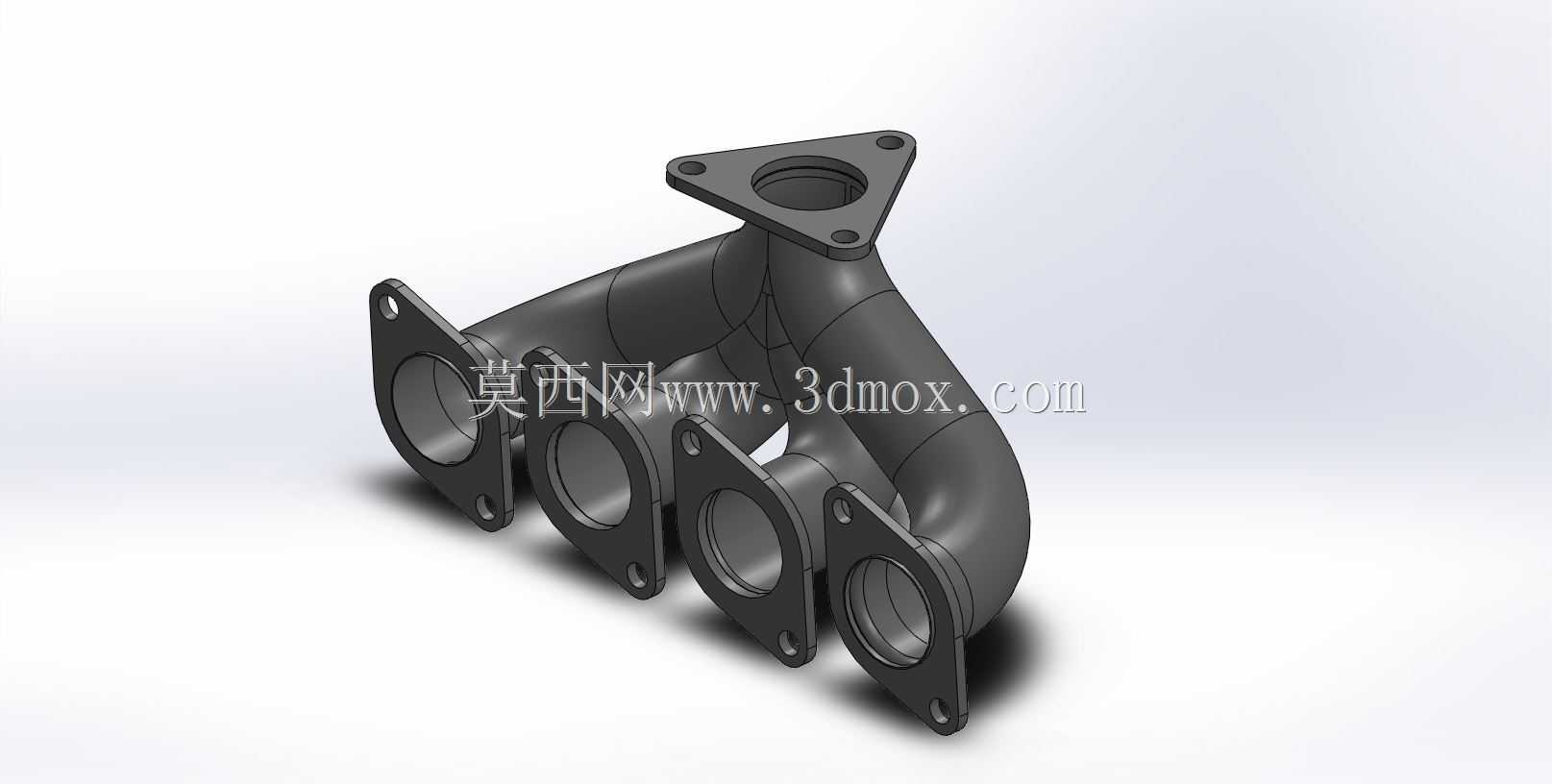

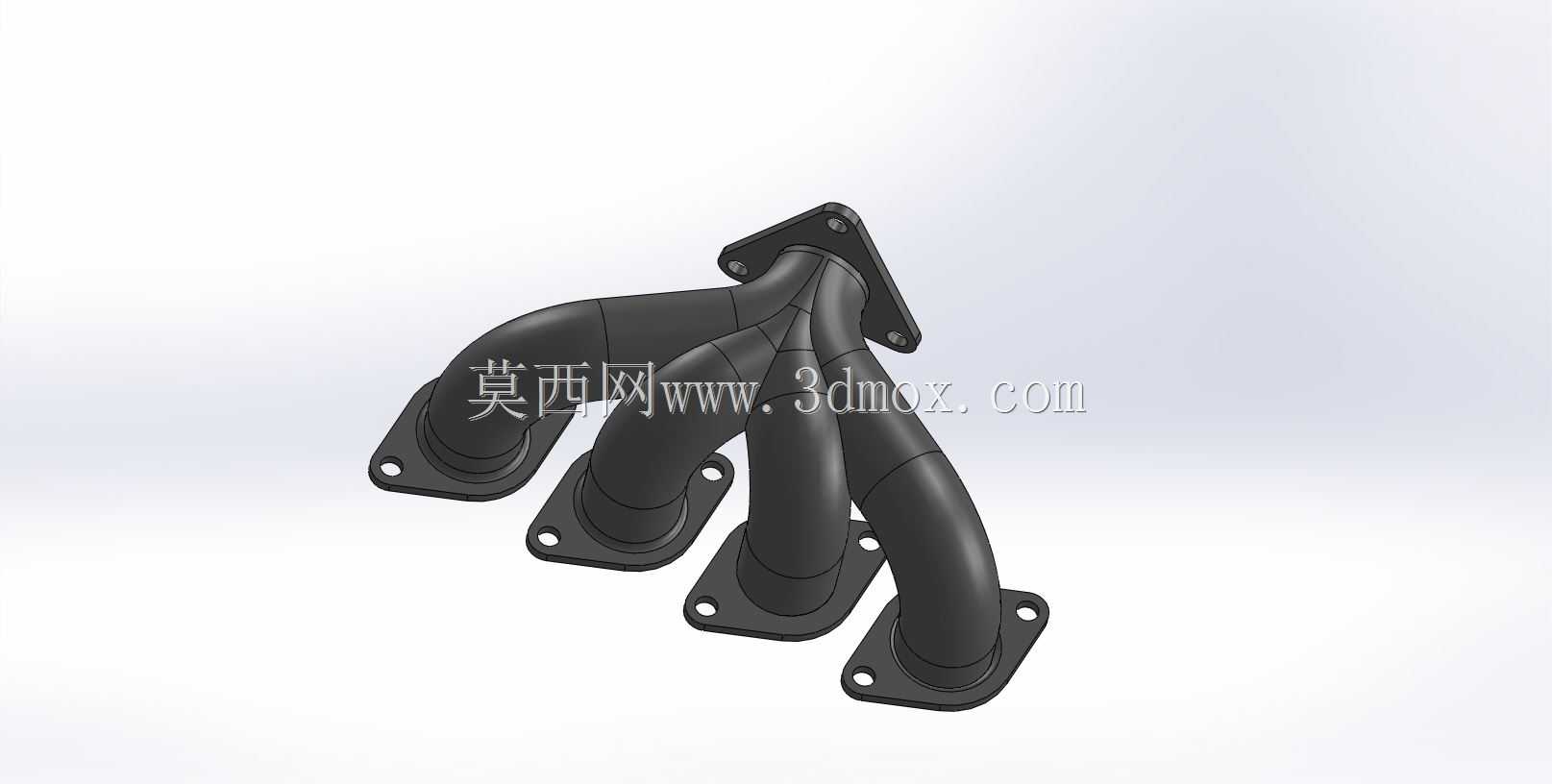

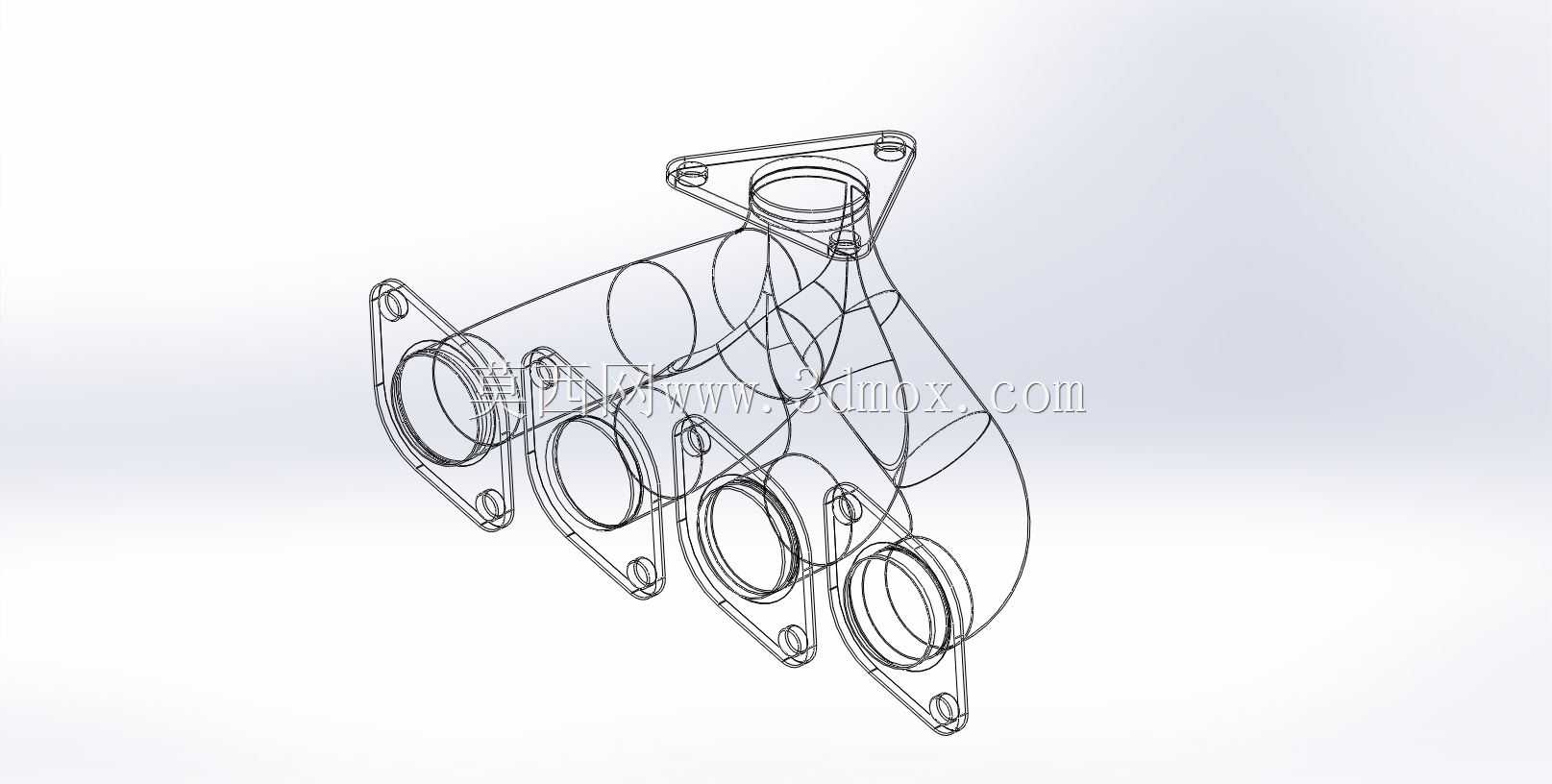

在四缸往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性与泵气损失水平，进而关联整机动力输出特性与排放表现。这款四缸发动机排气歧管采用四合一汇聚式流道布局，四个进气法兰分别对应直列四缸的排气端口，每个法兰面预留螺栓安装孔，孔位公差与气缸盖排气侧安装基准严格匹配，安装面平面度控制在0.05mm以内，保证密封可靠性，避免高温排气泄漏。流道设计上充分考虑各缸排气时序，四个分支流道长度经过均衡计算，减少不同气缸排气过程中的气流干涉，避免排气背压异常升高，同时流道内壁做顺滑过渡处理，降低高温废气流动阻力，提升排气顺畅度。出气端采用三角法兰结构，对接三元催化器或涡轮增压器进气口，法兰厚度满足高温工况下的结构强度要求，避免长期热交变应力下出现变形开裂。材质选型上可适配铸铁、不锈钢等不同耐温材料，铸铁材质成本更低、热容量大，适合自然吸气机型的量产配套；不锈钢材质耐高温性能更优、重量更轻，可适配涡轮增压机型的高排气温度工况。实际装车场景中，排气歧管长期处于600-900℃的高温工作环境，同时承受发动机运行带来的振动载荷，因此分支管与汇聚段的连接处做了圆弧过渡加强，避免应力集中导致的断裂故障。安装边界方面，四个进气法兰的中心距严格对应直列四缸气缸盖的排气口间距，整体轮廓避开发动机周边的线束、冷却管路等附件，预留足够的装配操作空间，出气端法兰的朝向与角度匹配整车排气系统的布置走向，无需额外改动管路走向即可完成装配。建模过程中对每个安装孔的位置、法兰面的贴合度、流道的通径做了逐一校验，既保证结构满足铸造或焊接的工艺可行性，也兼顾流体力学层面的排气效率要求，可直接用于结构验证、工艺开模或教学演示场景。
