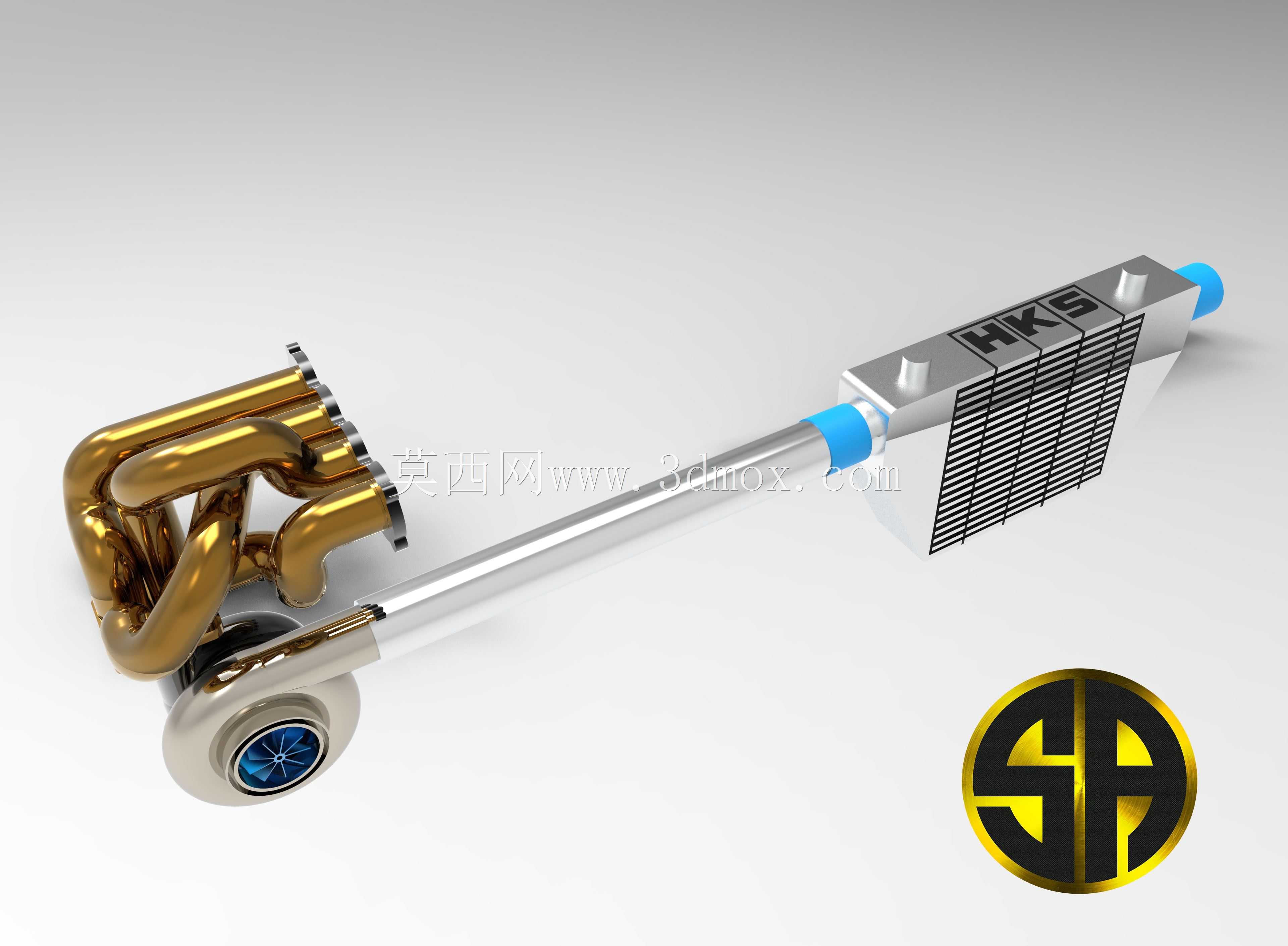

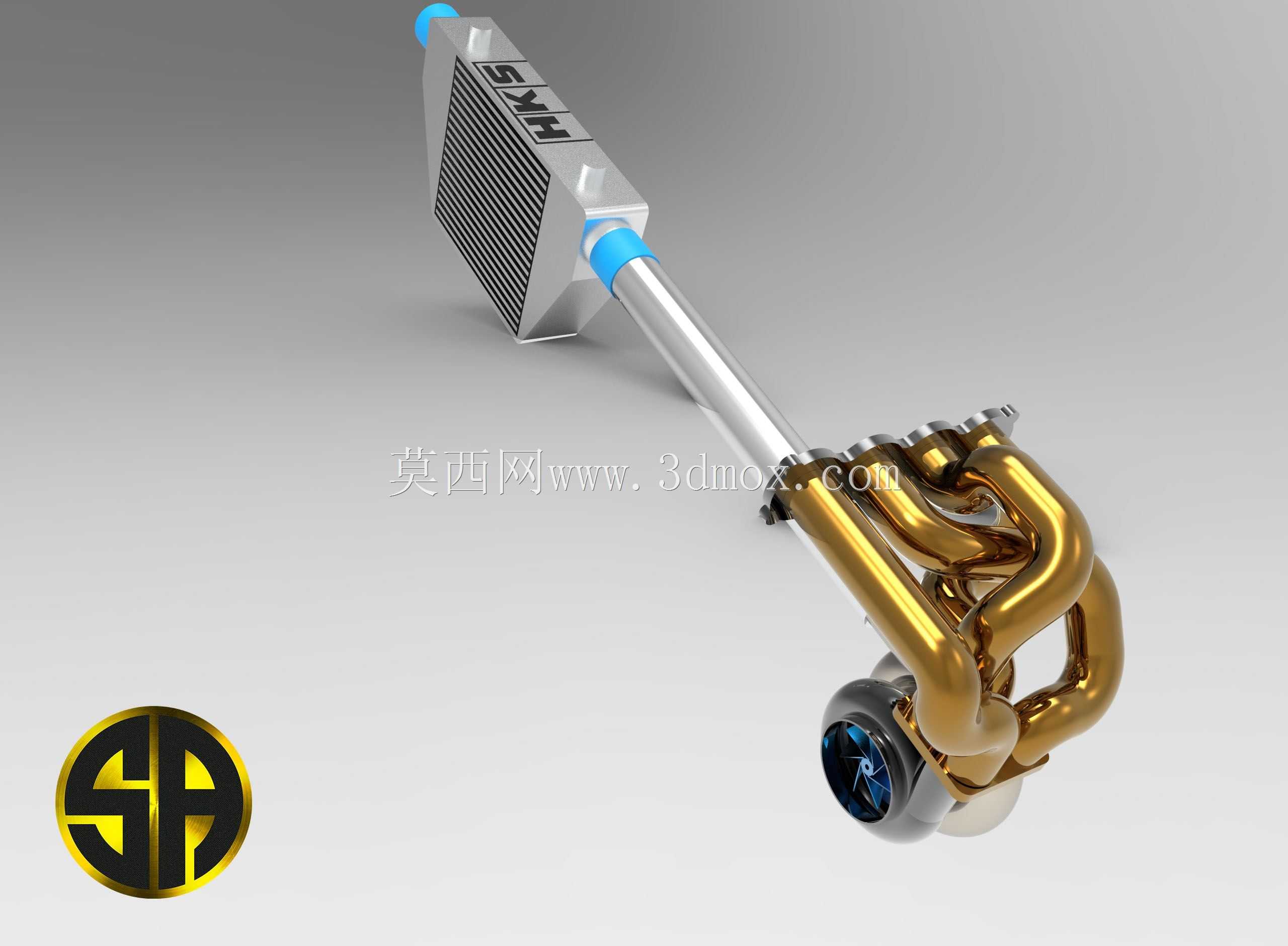

汽车发动机带中冷集管涡轮套件结构

项目分类:3D模型 发布时间:2021-09-02 ID:260428
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构
  • 汽车发动机带中冷集管涡轮套件结构

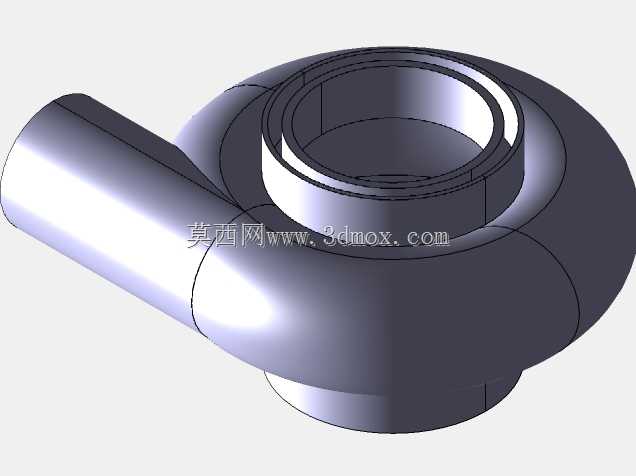

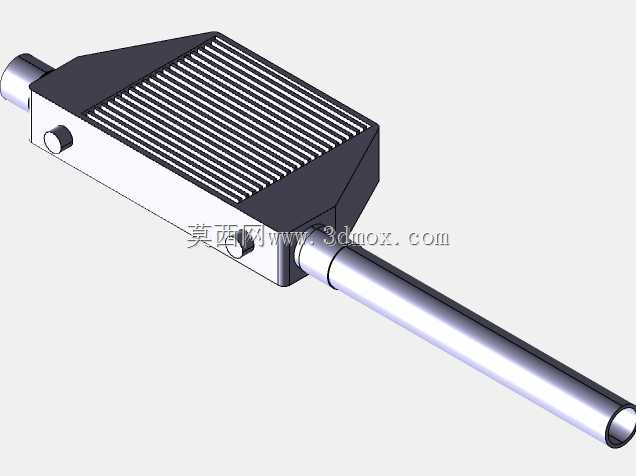

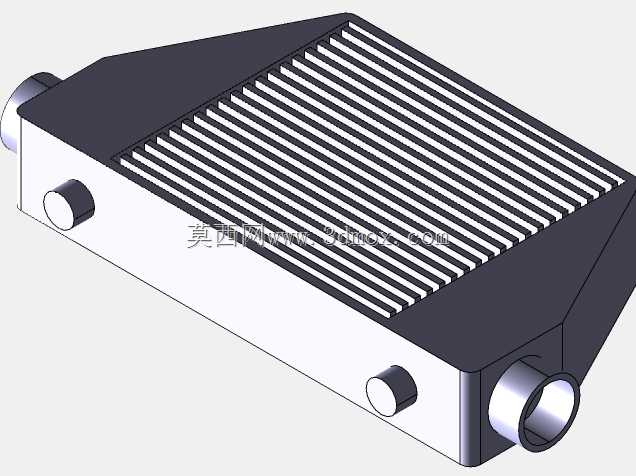

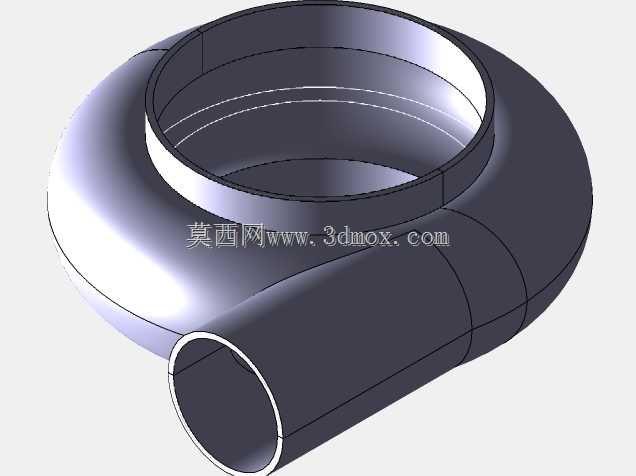

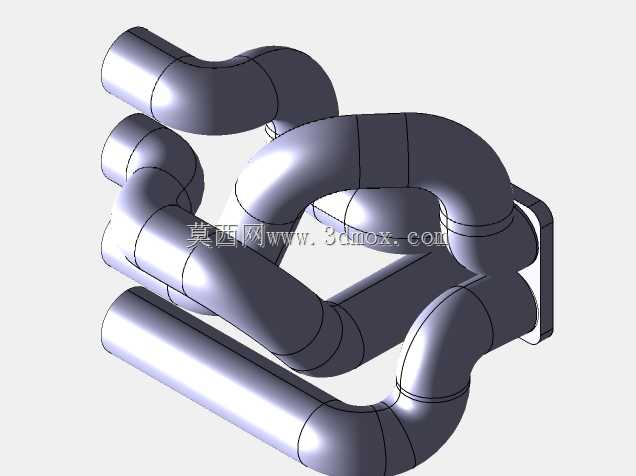

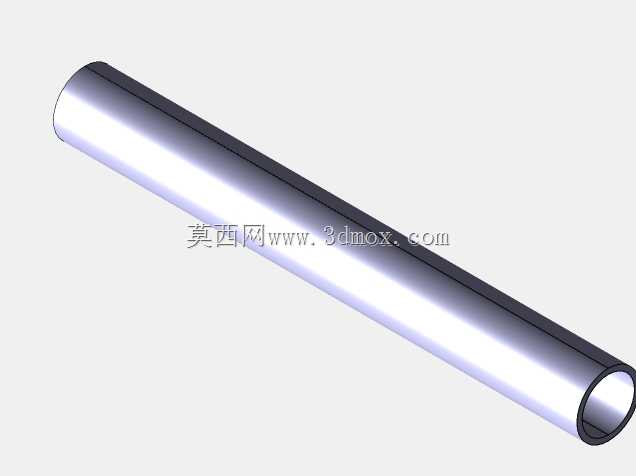

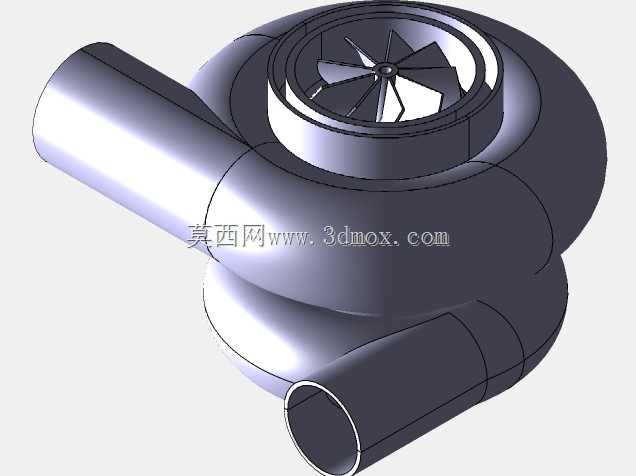

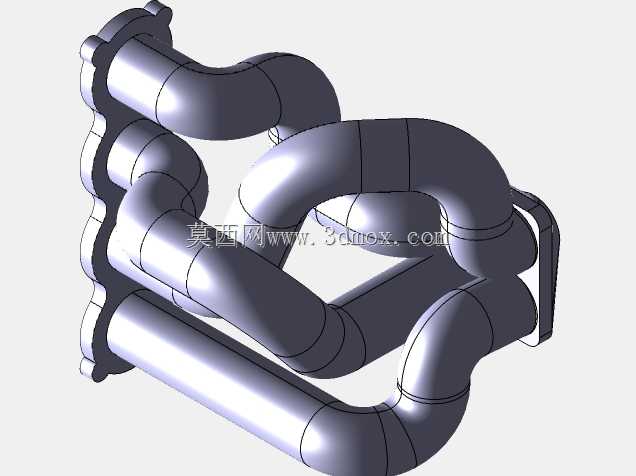

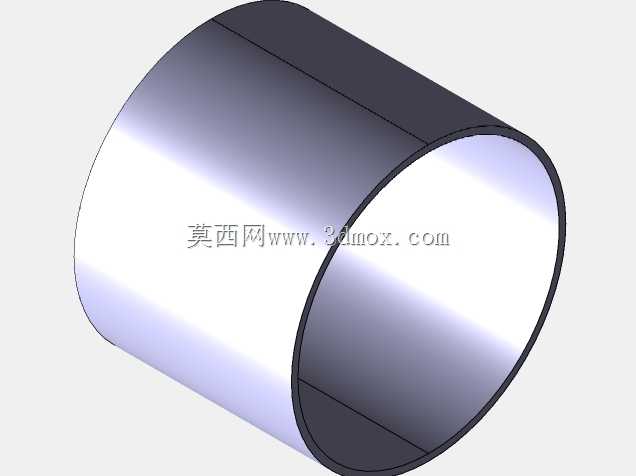

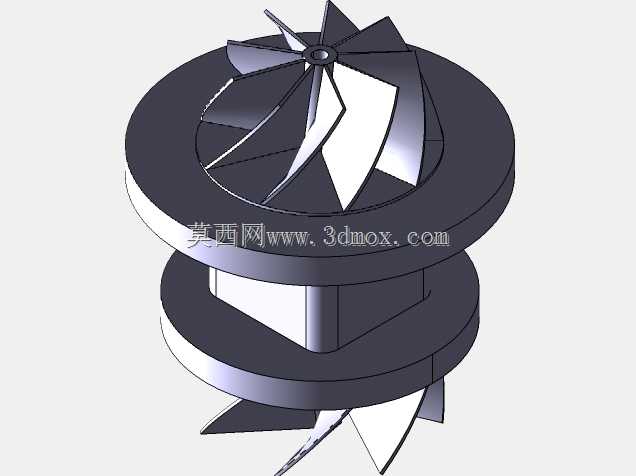

这套涡轮套件的设计核心围绕小排量乘用车动力升级场景展开,适配横置前驱布局的1.6-2.0L排量自然吸气发动机,整套部件的安装边界控制在发动机舱防火墙至散热水箱之间的预留空间内,横向最大宽度不超过620mm,纵向安装深度控制在380mm以内,竖向占用高度低于220mm,无需对原车纵梁、防火墙做切割改动即可完成原位固定。从功能逻辑上看,排气歧管采用不等长等脉冲设计,四个歧管出口的弯折曲率经过流场仿真优化,各缸排气到达涡轮蜗壳入口的脉冲间隔保持均匀,避免排气干涉造成的涡轮迟滞问题,歧管管壁厚度设定为3.5mm,兼顾高温下的结构强度与排气脉冲的传递效率。涡轮本体采用浮动轴承结构,压气机侧的叶轮经过三元流设计优化,在1500rpm发动机转速下即可建立0.4bar的基础增压压力,最高持续增压值可支持到1.2bar,覆盖日常代步到赛道竞技的不同动力输出需求。中冷器采用风冷式板翅结构,芯体有效散热面积达到0.12㎡,进气侧的集管采用渐扩式流道设计,将涡轮压气机出口的高速气流均匀分配到整个中冷芯体截面,避免芯体局部气流流速过高导致的散热效率不均,经过冷却后的增压进气温度可降低至环境温度+15℃范围内,有效抑制高负荷下的发动机爆震倾向。连接涡轮出口与中冷器入口、中冷器出口与节气门的管路采用等直径设计,管径统一为63mm,管路弯折处的转弯半径不小于管径的1.5倍,减少管路内的气流沿程阻力,管路接口处采用台阶式卡箍固定结构,配合硅胶密封圈可承受2bar以上的持续压力,杜绝增压工况下的管路脱开、漏气问题。整套部件的固定点均对应原车发动机的预留安装位,涡轮支架采用三点式固定结构,分散涡轮工作时的振动载荷,避免长期运行后出现支架疲劳断裂问题,中冷器的上下固定支架采用橡胶衬套连接,过滤车辆行驶过程中的路面振动传递,防止中冷芯体长期受交变载荷出现焊缝开裂。在实际装车应用中,这套套件可将原发动机的峰值功率提升40%-60%,峰值扭矩提升50%-70%,同时中冷器的冷却效率可保证连续全负荷运行时进气温度稳定在合理区间,不会因为进气过热导致动力衰减,适配街道日常行驶、赛道日竞技等多种使用场景,所有管路的走位均避开了原车的散热管路、线束走向,不会与周边部件产生运动干涉,安装时无需额外改动原车的冷却、电气系统布局。
