直列四缸活塞气缸动力传动结构

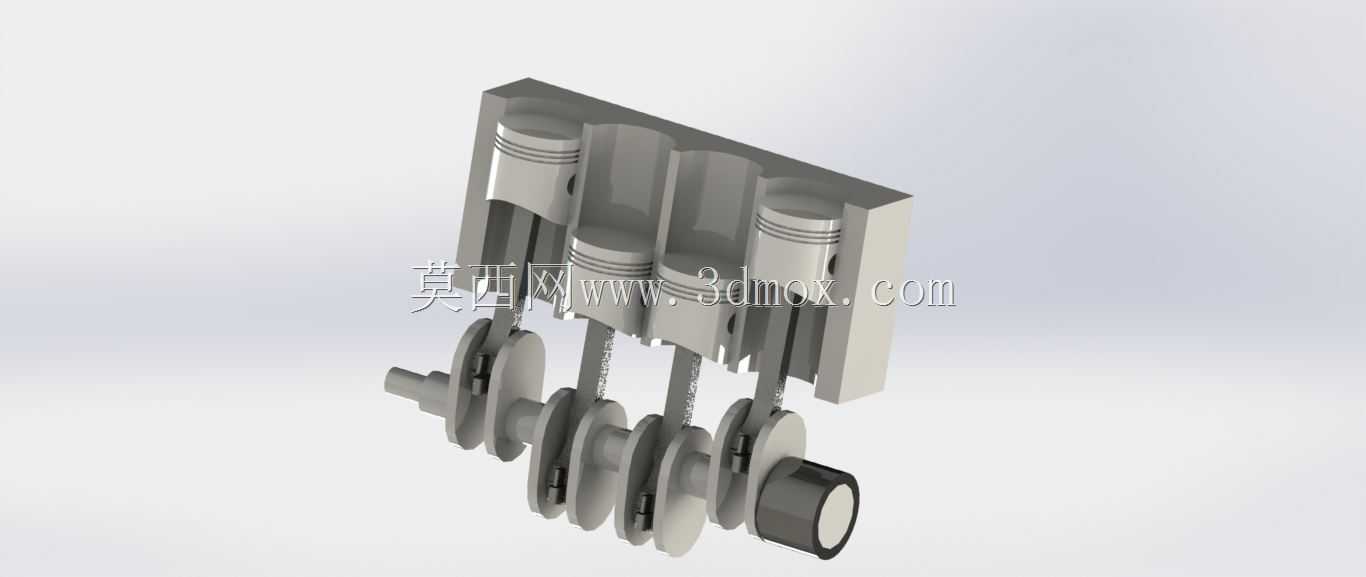

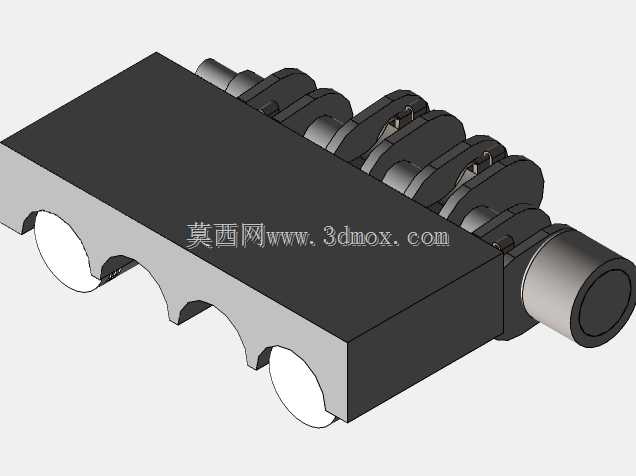

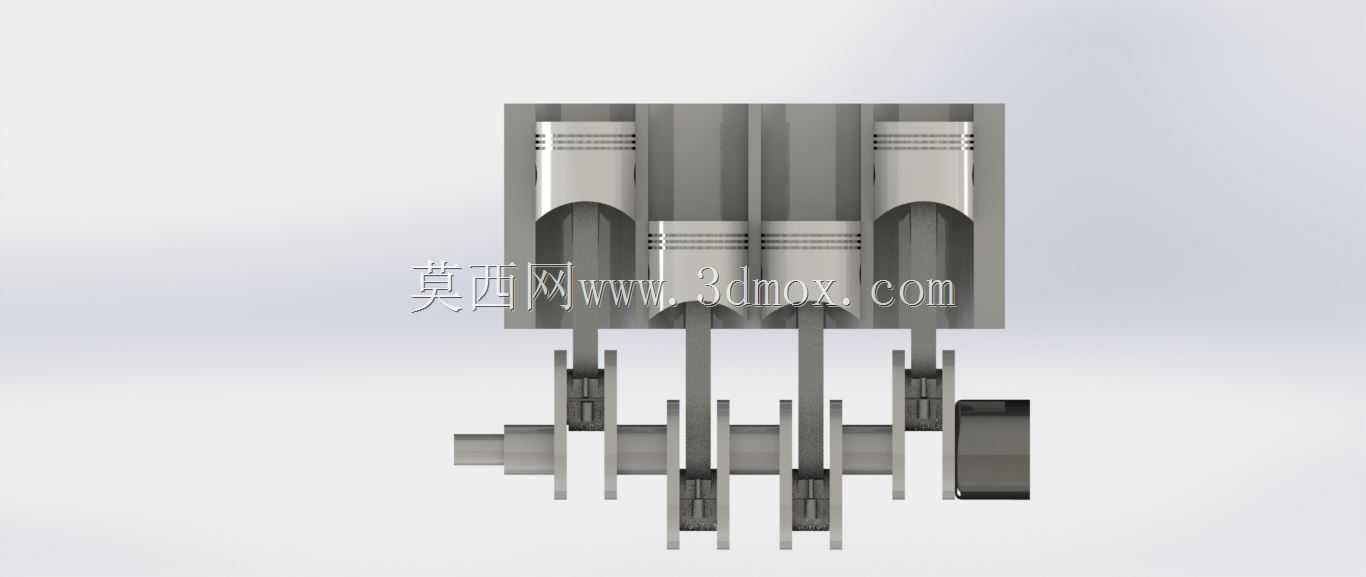

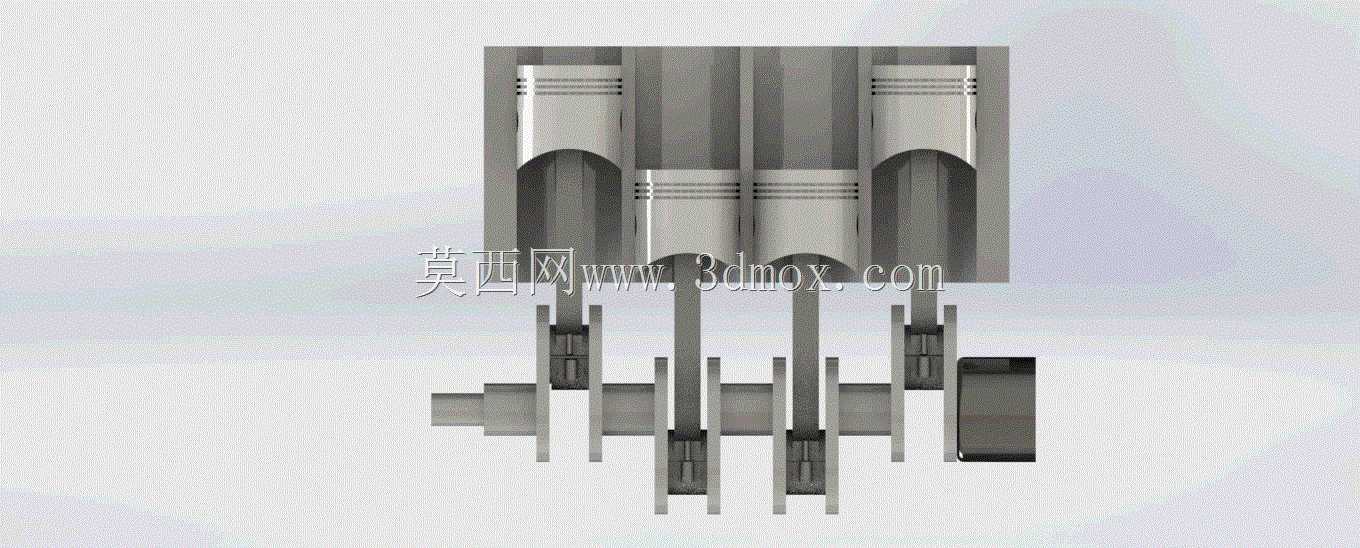

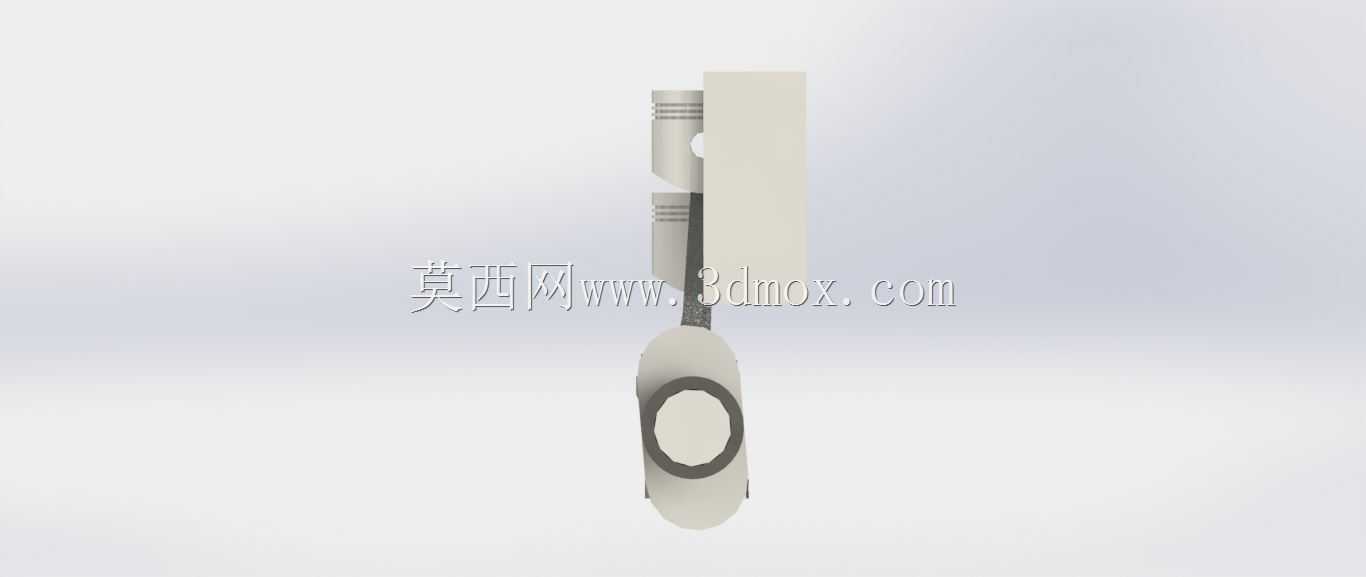

这套直列四缸活塞气缸动力结构，是往复式内燃机核心做功单元的具象化呈现，日常在乘用车动力总成、小型工程机械动力源、固定式发电机组动力端都能见到同原理的成熟应用，核心作用是将燃料燃烧产生的热能，通过活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出持续动力。从结构设计逻辑来看，四个气缸沿曲轴轴向等距排布，相邻气缸做功行程错开180度曲轴转角，能有效抵消单缸往复运动产生的一阶惯性力，让整机运转平顺性大幅提升，减少动力输出端的扭矩波动，降低配套传动系统的冲击载荷。建模过程中严格遵循实际装配约束关系，活塞裙部与气缸内壁保留合理的配合间隙，对应实际工况中活塞环的密封、导热安装空间，活塞销采用全浮式装配约束，既保证连杆小头与活塞的相对转动自由度，又能在工作温度升高后避免配合面出现卡滞。曲轴的曲柄销排布完全匹配四缸机的点火顺序，主轴颈与缸体主轴承座的同轴度公差在建模时做了对应约束，平衡块的配重轮廓按照往复运动件与旋转运动件的质量配比做了还原，能直观呈现曲轴动平衡的设计思路。安装边界层面，气缸体顶面的缸盖连接螺栓孔位置、底面的油底壳安装法兰轮廓、曲轴输出端的法兰连接尺寸都按照通用小排量四缸机的常规尺寸做了等比例还原，缸体侧面的附件安装位预留了水泵、机油泵的装配空间，进排气侧的气道开口位置也对应实际气道走向做了结构呈现。从功能特性来看，这套结构完整还原了进气、压缩、做功、排气四个行程的运动关系，活塞在上止点与下止点间的行程距离、连杆摆动角度范围、曲轴旋转时的曲柄销运动轨迹都完全符合运动学规律，转动曲轴时可以直观看到四个活塞依次到达上下止点的时序，连杆随曲轴转动的摆动角度变化也完全贴合实际运动状态，没有出现运动干涉的情况。对于结构设计从业者来说，这套模型可以用来验证曲柄连杆机构的运动干涉情况，也能作为动力总成布置时的空间参考，确认活塞运动到上止点时与气缸盖的最小间隙、曲轴旋转时平衡块与缸体内壁的安全距离，避免后续整机设计时出现运动件碰撞的问题。做三维建模练习时，也可以通过拆解这套结构，理解往复式动力单元的装配层级，从活塞组件、连杆组件到曲轴组件的装配顺序，以及各配合面的公差带选择逻辑，掌握动力类零部件的建模思路，不用再从零散的二维图纸中脑补各部件的空间位置关系。
