微倾角SMD单相桥式整流器结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260439
  • 微倾角SMD单相桥式整流器结构设计

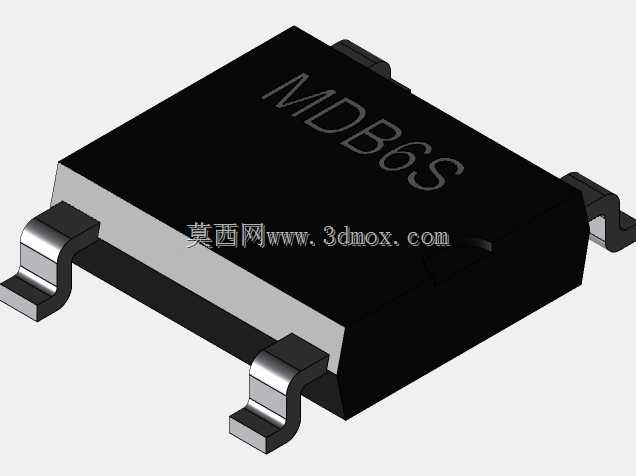

这款微倾角SMD单相桥式整流器件,主要面向小功率交流转直流的板级电源转换场景,常见于消费类电子适配器、小型工控控制板、车载辅助供电模块、LED驱动电源等需要完成AC-DC前端整流的电路环节,承担将输入的单相交流电转换为脉动直流电的核心功能,为后级滤波、稳压电路提供基础整流输出。从结构设计层面来看,器件采用SOP类贴片封装形式,引脚做了成型弯折处理,微倾角的引脚设计能够在SMT回流焊过程中更好地释放焊接应力,减少引脚共面度偏差带来的虚焊、立碑等工艺缺陷,同时也能在器件承受温度循环冲击时,降低引脚与PCB焊盘之间的应力拉扯,提升长期焊接可靠性。封装本体采用黑色环氧塑封料压制成型,本体表面丝印器件型号标识,方便生产过程中的物料核对与SMT工位的视觉识别,塑封料本身具备足够的绝缘强度与耐温性能,能够满足无铅回流焊的峰值温度要求,同时隔绝内部整流芯片与外界环境的接触,避免潮气、粉尘对芯片性能的影响。四个引出端分别对应交流输入与直流输出的极性,引脚的宽度与间距设计符合常规SMD封装的焊盘设计规范,不需要单独定制特殊焊盘,能够直接适配通用的SMT贴装工艺参数,减少生产端的工艺调试成本。在安装边界上,器件的本体高度控制在低剖面范围内,不会对板卡上方的结构件安装造成干涉,适合用于对板卡整体厚度有要求的薄型电源产品中,引脚的伸出长度与弯折弧度经过反复校核,既能保证焊接时焊锡的爬升高度满足可靠性要求,又不会出现引脚过长导致的相邻焊盘短路风险。内部的整流桥芯片通过绑定线与引脚框架实现电气连接,封装内部的填充料能够固定芯片与绑定线位置,避免在机械振动环境下出现绑定线脱落、芯片移位等失效问题,整体结构设计兼顾了电气性能、工艺适配性与长期使用可靠性,能够覆盖多数小功率整流场景的使用需求,在板级电路设计选型时,可直接根据电路的电流、耐压参数匹配对应型号,不需要额外调整封装尺寸对应的PCB布局。
