机械缓冲用螺旋弹簧减震结构

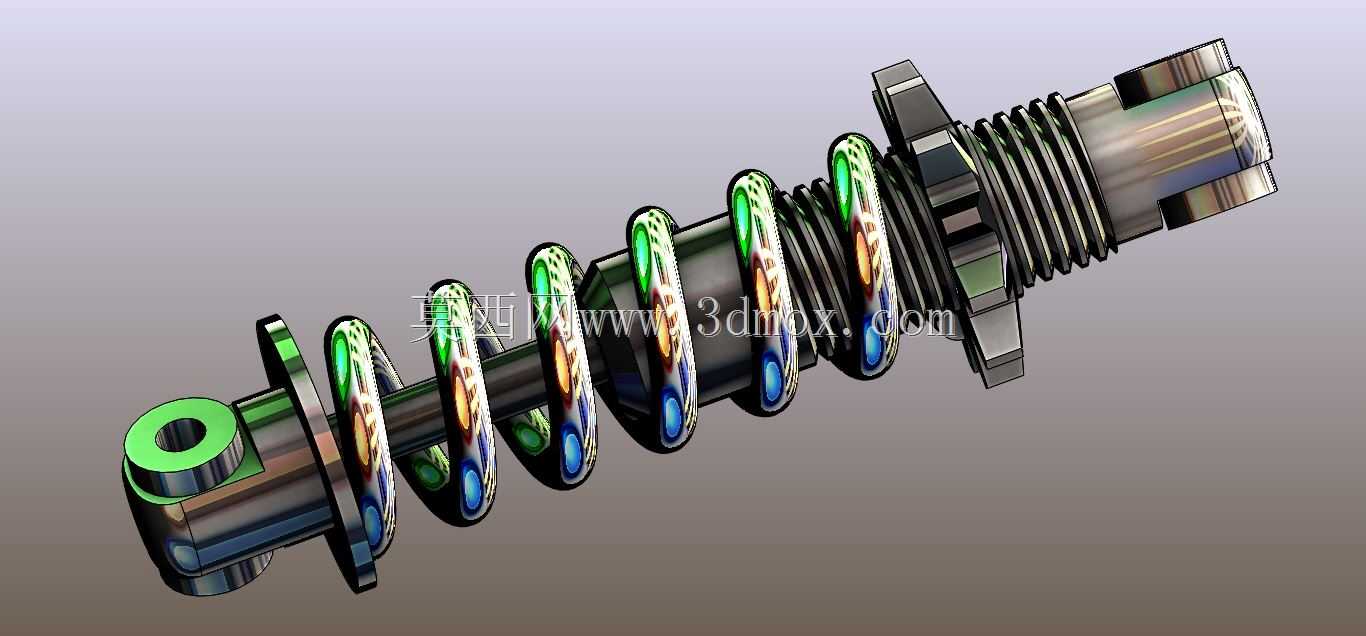

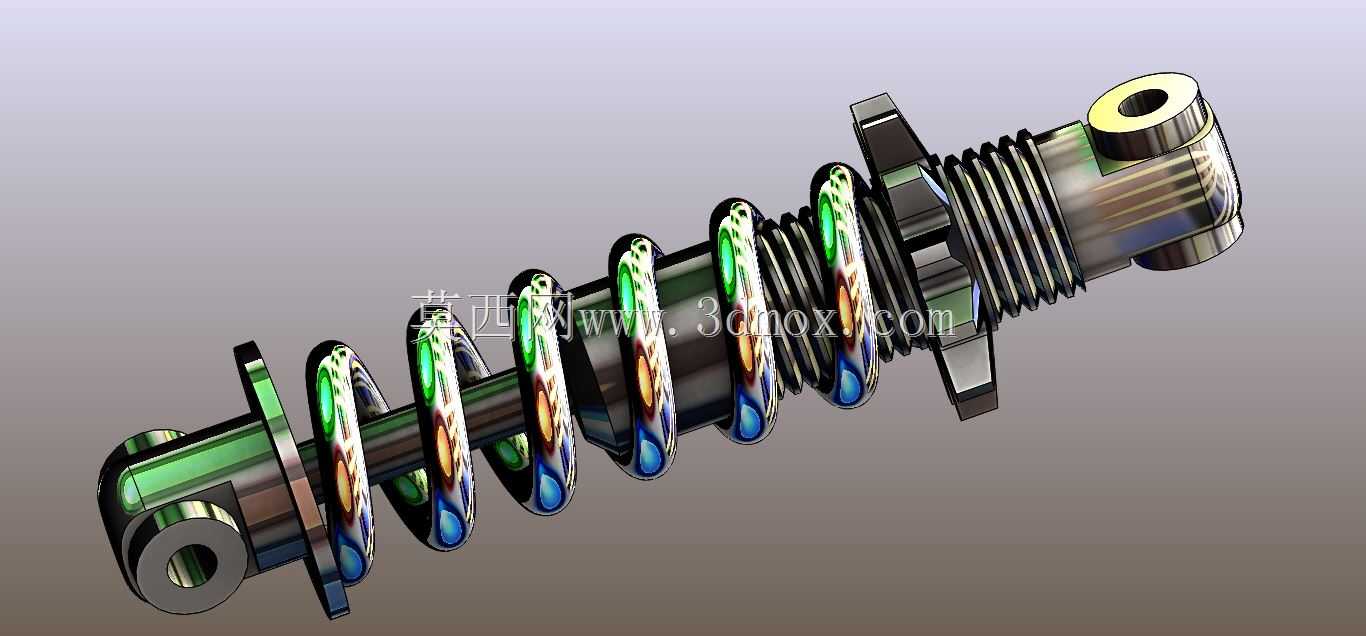

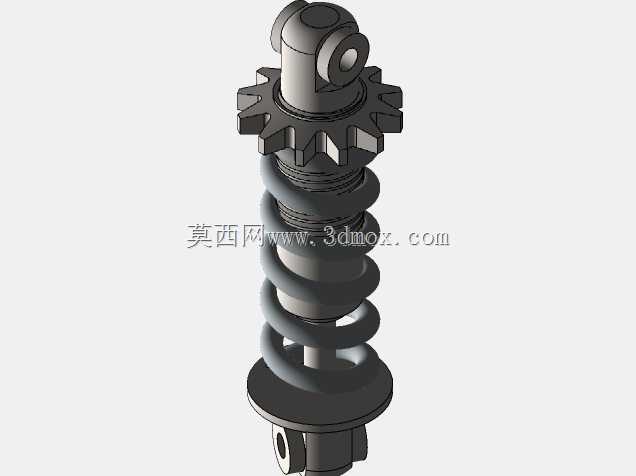

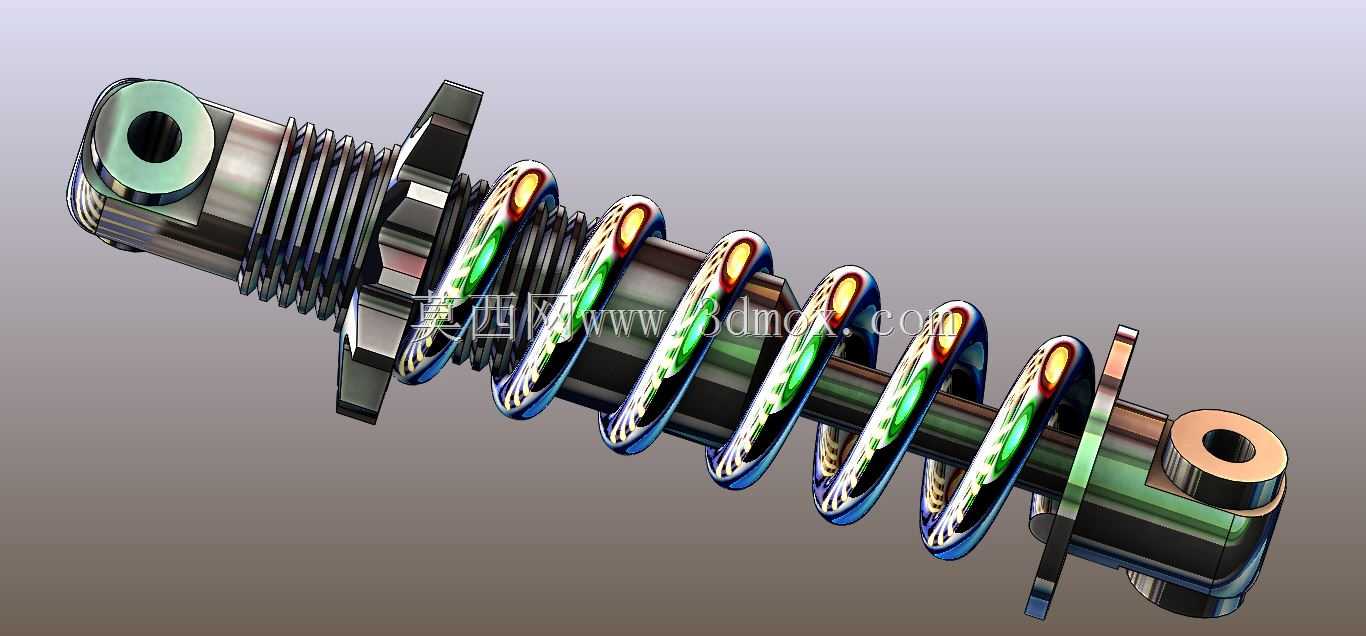

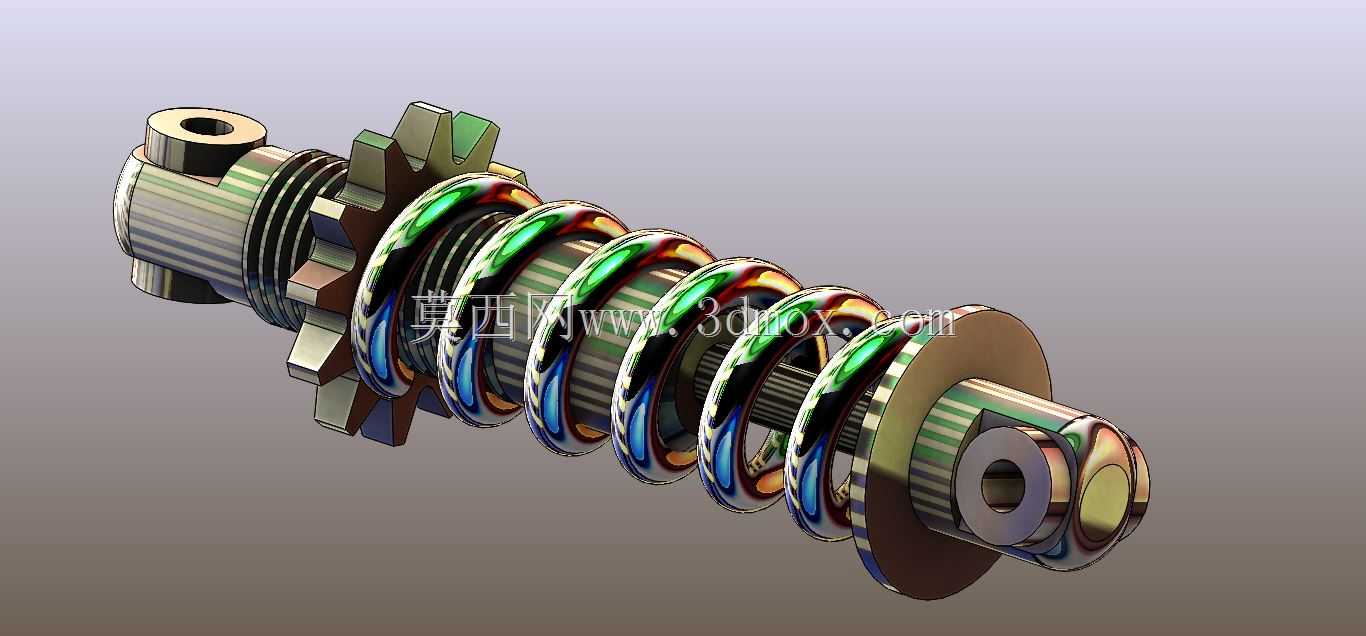

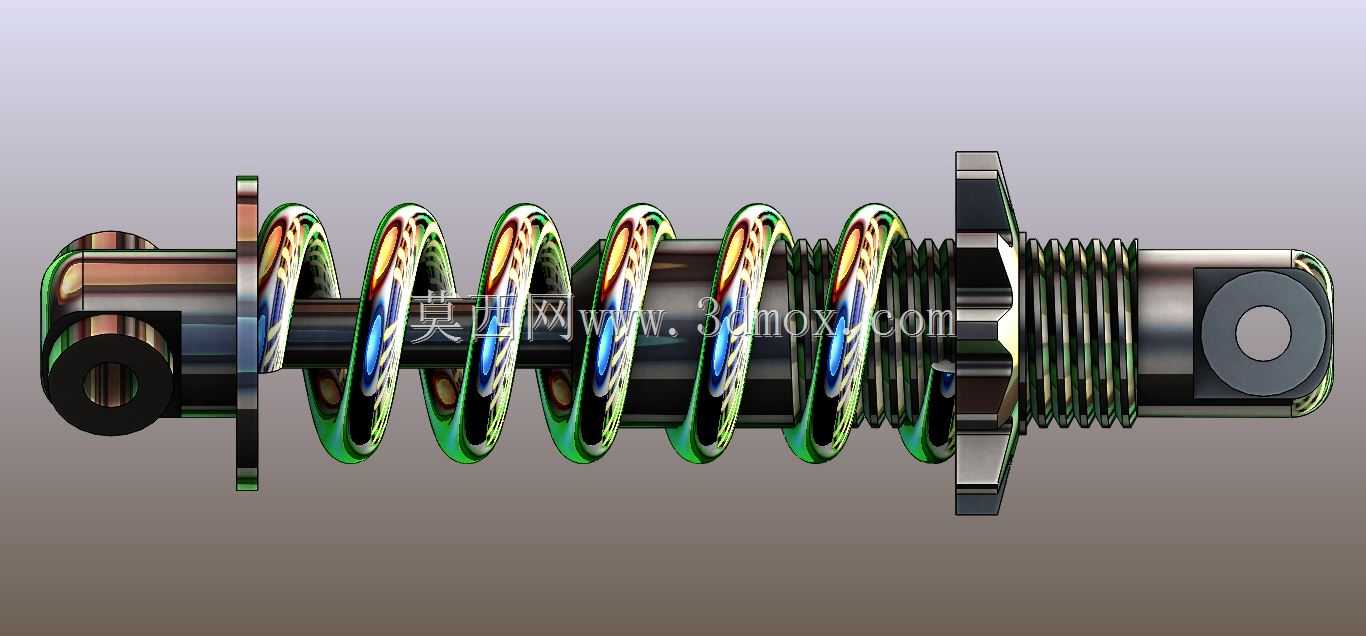

这款减震缓冲结构在工业场景中覆盖的应用范围极广，小到自动化产线的振动工位缓冲，大到移动作业设备的行走机构减震，都能见到同原理结构的实际应用。它的核心作用是吸收设备运行中产生的冲击脉冲，将瞬间释放的冲击动能通过弹簧形变与阻尼作用逐步耗散，避免刚性冲击传递到设备核心部件，造成连接件松动、精密构件错位甚至结构断裂的问题。从结构设计逻辑来看，这款减震件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧两端的安装座分别做了适配不同安装场景的结构设计：一端带铰接孔位，可通过销轴与活动构件实现铰接连接，适配存在小幅摆动的安装工况；另一端做了外螺纹与锁紧螺母结构，可通过螺纹旋合深度微调整体安装长度，适配不同的安装间隙需求，同时锁紧螺母能在调整完成后锁止位置，避免设备运行过程中出现螺纹松退。中间的阻尼结构与弹簧同轴布置，不会额外占用径向安装空间，能在弹簧往复伸缩的过程中提供稳定的阻尼力，抑制弹簧反复回弹带来的余振，让冲击吸收过程更平缓，不会出现减震后持续晃动的问题。做三维结构设计时，需要重点把控几个安装边界尺寸：首先是两端安装位的同轴度公差，必须控制在合理范围内，否则安装后弹簧会出现偏磨，不仅会大幅缩短使用寿命，还会导致减震阻尼力分布不均，实际缓冲效果打折扣；其次是弹簧的预压量设计，要匹配实际工况的额定载荷，预压量过小会导致小载荷下减震响应过于灵敏，设备运行稳定性差，预压量过大则会让减震行程不足，大冲击下容易出现刚性触底，失去缓冲作用；另外还要考虑伸缩过程中的径向避让空间，弹簧受压时外径会有小幅扩张，安装位周边需要预留足够的径向间隙，避免弹簧形变过程中与周边构件发生剐蹭。在不同的应用场景下，这类减震结构的参数调整逻辑也有区别：用在高频小幅振动的工位时，会选用刚度更高的弹簧搭配更大的阻尼系数，快速耗散振动能量；用在低频大冲击的场景时，则会适当降低弹簧刚度，预留更长的有效减震行程，同时匹配适配的阻尼特性，避免冲击直接传递。整个结构没有冗余的复杂构件，所有零件都围绕减震缓冲的核心功能布置，拆解维护时只需松开两端的连接结构即可完成整体拆装，后期更换弹簧或者阻尼部件都十分便捷，适合各类需要缓冲减震的机械安装场景使用。
