康明斯KTA19配套排气消声装置结构

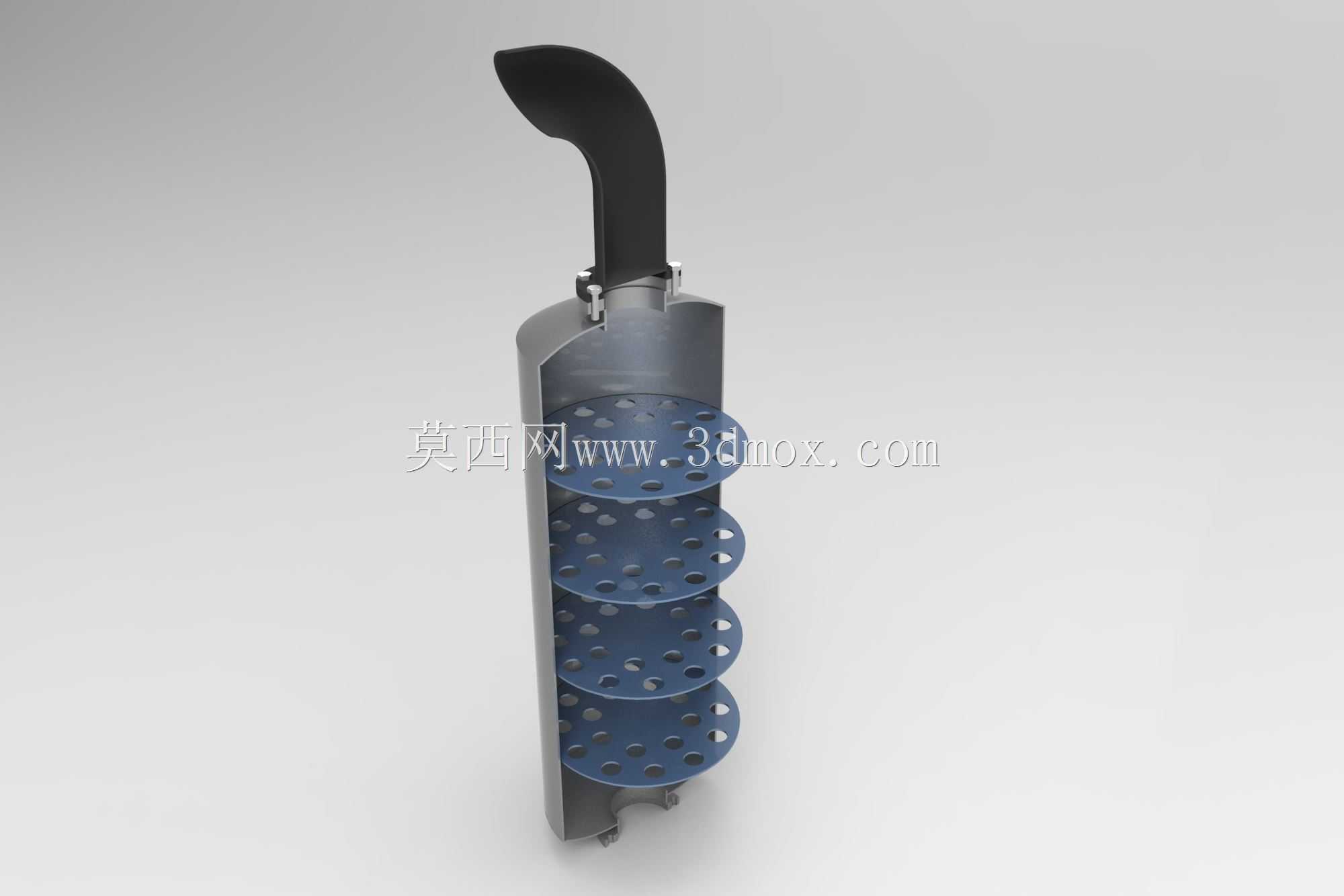

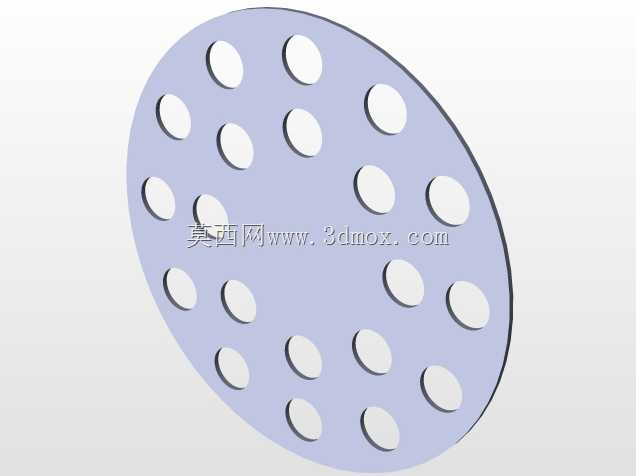

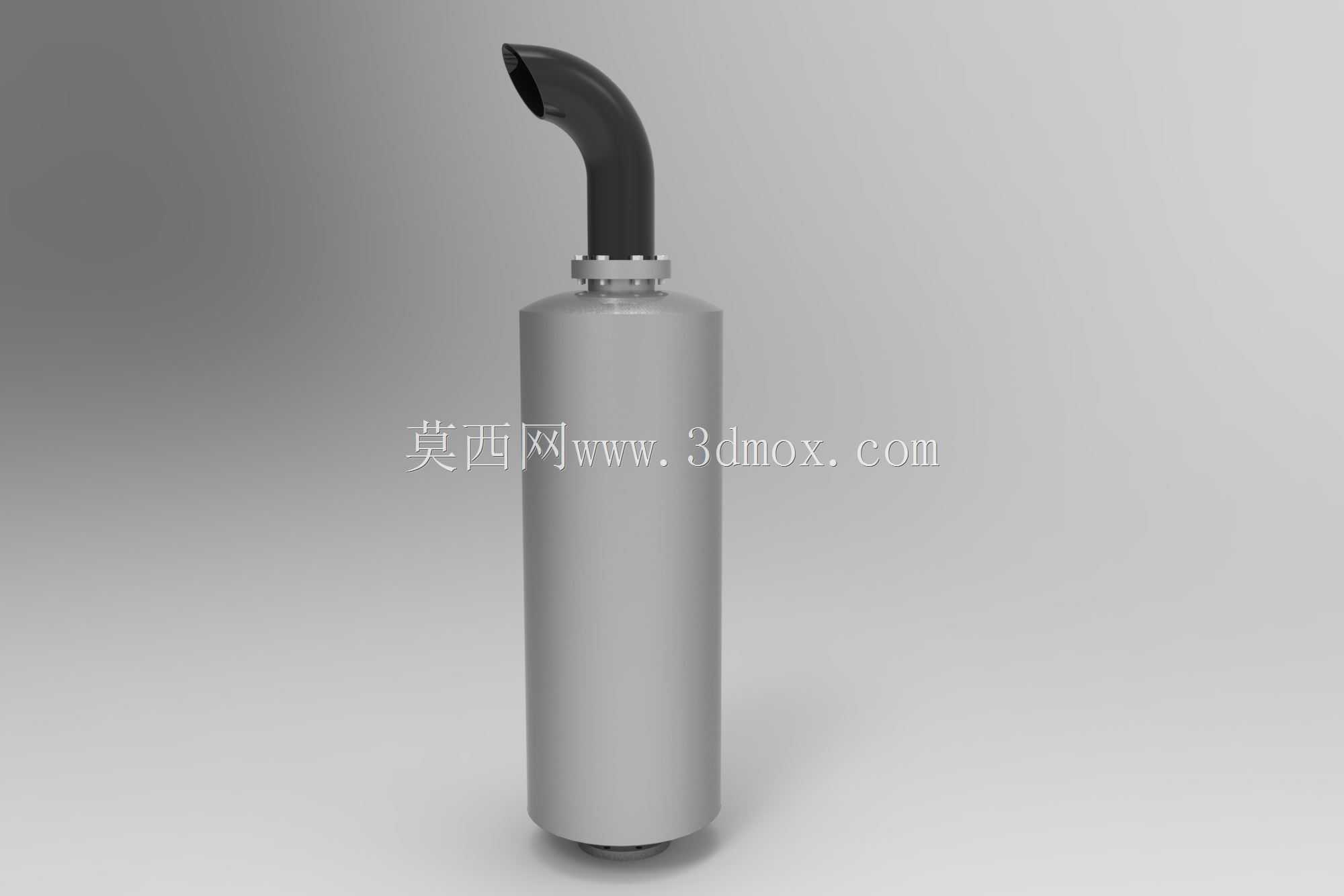

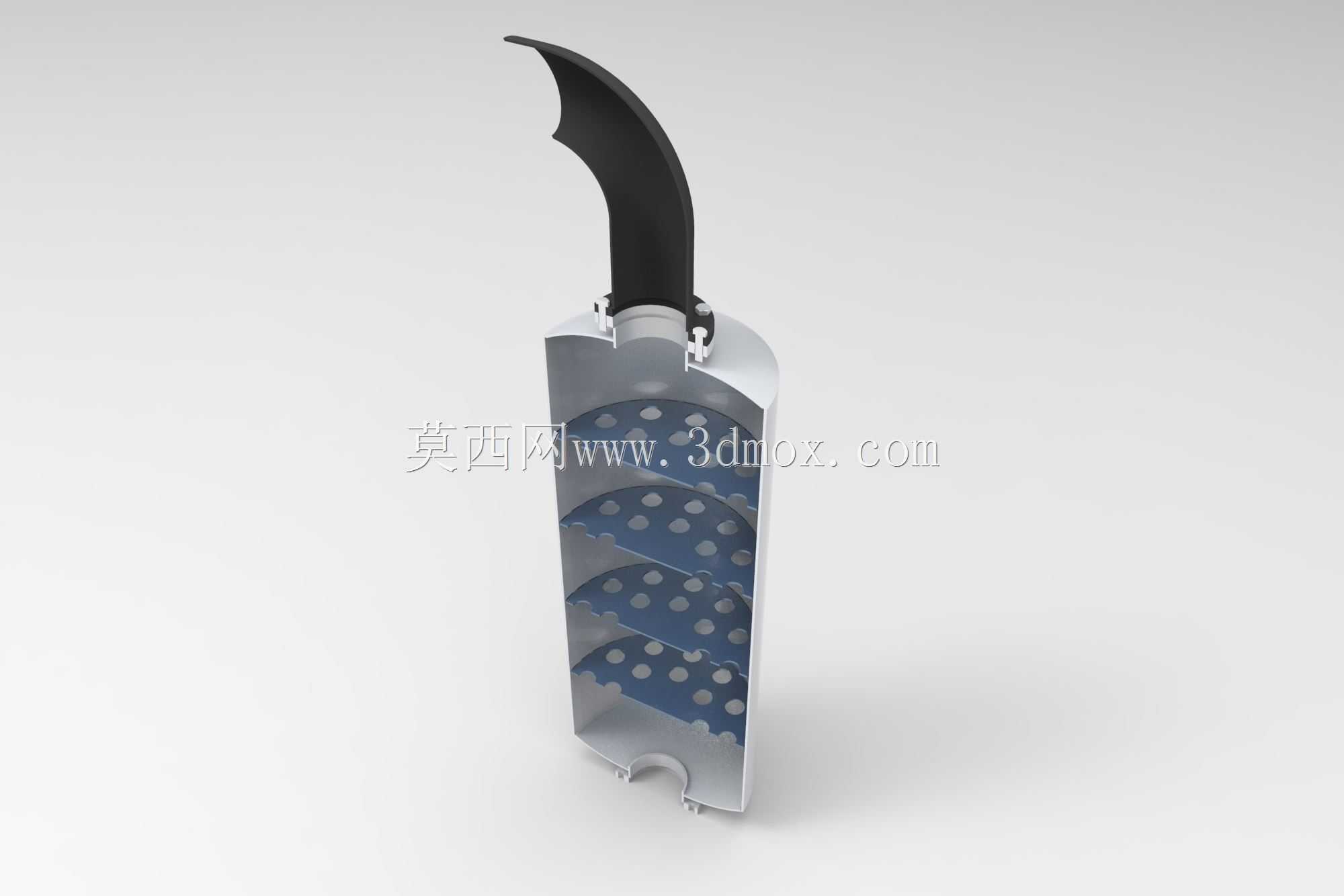

这款消声装置主要适配康明斯KTA19系列大马力内燃机，常见于重型工程机械、固定发电机组、矿用重载车辆的排气系统末端，核心作用是消减内燃机排气过程中产生的高强度气动噪声，同时兼顾排气顺畅度，避免过大的排气背压影响内燃机输出效率。从结构设计来看，采用了多级穿孔板阻性消声架构，筒体为立式圆柱结构，顶部设置弯向侧方的排气引出管，可避免排气直吹对周边部件或人员造成影响，筒体内部沿轴向分层布置多块带密集通孔的消声隔板，隔板表面附着吸声材质，气流从底部进气端进入筒体后，会经过多次穿孔板的折流、穿孔阻尼以及吸声材质的声能消耗，逐步将不同频段的排气噪声衰减到合规范围。设计过程中首先要匹配内燃机的额定排气流量，筒体的通流截面积需要满足额定工况下的排气流速要求，避免流速过高产生二次再生噪声，同时各层穿孔板的开孔率、孔径参数经过匹配计算，分别针对中低频、高频排气噪声做针对性消声处理，兼顾宽频降噪效果。安装边界方面，筒体底部设置与排气歧管出口匹配的连接法兰结构，安装时需要保证法兰对接面的密封性能，避免漏气产生额外噪声，同时筒体的固定支架需要预留足够的热胀冷缩余量，抵消内燃机运行时排气高温带来的筒体形变，顶部排气弯管的朝向可根据整车或机组的布置空间调整，避免排气朝向进气侧或者人员操作区域。实际应用中，这类消声装置的降噪量可满足工业场景噪声排放标准，同时结构强度可适配内燃机运行时的振动工况，内部隔板采用满焊固定，避免长期振动出现焊缝开裂、隔板移位的问题，筒体外壳采用耐高温耐腐蚀的金属板材制作，可耐受排气高温以及户外复杂工况的侵蚀，在保证消声效果的同时，尽可能降低结构自重，减少对安装基座的载荷压力。
