伽马型斯特林动力装置结构设计

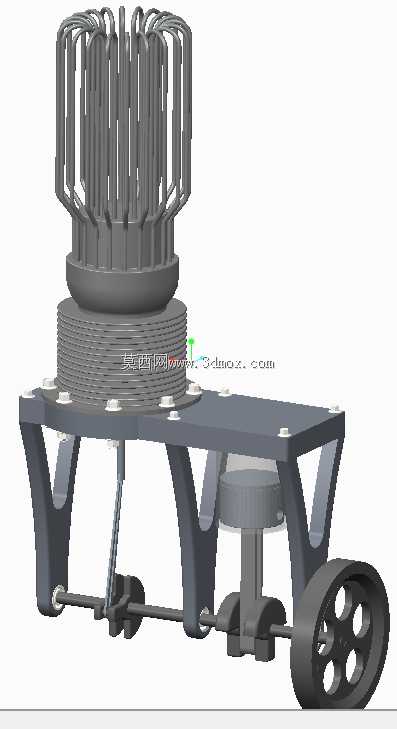

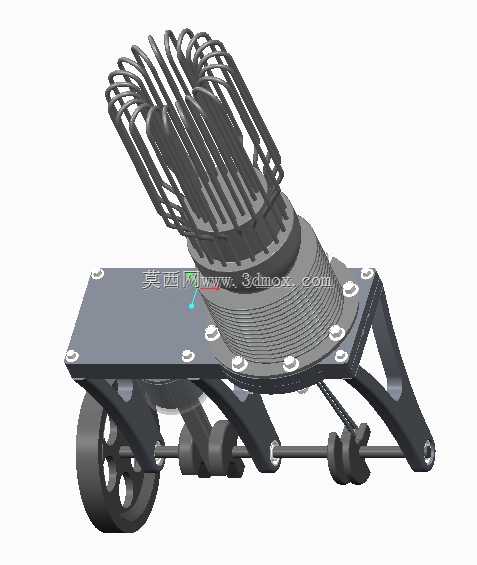

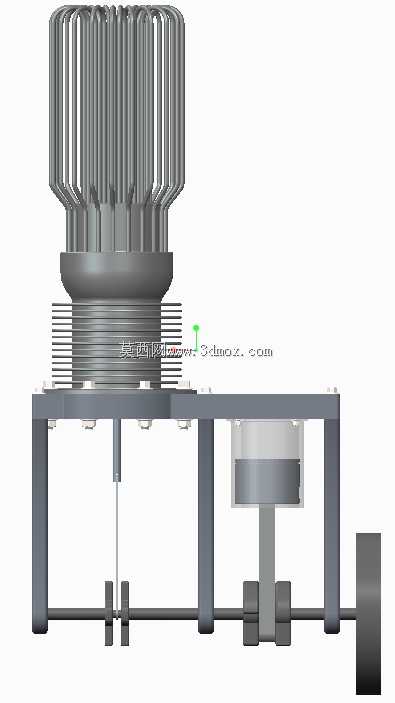

这款伽马构型斯特林动力装置的三维结构，可覆盖教学演示、小型余热回收、低功率分布式动力供给等多类场景，在科普教具制作、工业低品位热能利用试验、小型独立动力源搭建领域都有实际参考价值。不同于常见的阿尔法、贝塔构型，伽马型结构将动力气缸与置换气缸独立布置，对加工公差的容忍度更高，更适合非精密加工场景下的组装调试，也便于后期针对不同热源做适配改装。从结构设计逻辑来看，上部密集排布的环形散热鳍片是核心热交换组件，鳍片采用等间距弧形排布，既保证了与空气的接触面积，又预留了自然对流的通风间隙，无需额外加装强制风冷组件即可满足中低转速下的散热需求，鳍片根部与热腔端盖采用一体化法兰连接，通过周向均布的紧固件实现密封压紧，避免热态下的工质泄漏。下部的安装支架采用镂空式桁架结构，在保证整体支撑刚度的前提下，尽可能降低了整机自重，支架上预留的多组安装孔位可适配不同规格的底座固定需求，底部的曲柄连杆传动组件采用偏心轴布置，置换活塞与动力活塞的相位差严格按照伽马循环的最优角度设置，可保证工质在冷腔、热腔、回热器之间的流动时序匹配，减少热力循环的不可逆损失。整机安装边界可适配常规小型试验台的安装尺寸，动力输出轴端预留了联轴器连接位，可直接对接小型发电机、水泵等负载，无需额外做转接结构设计。结构建模过程中对各运动部件的干涉做了全行程校验，活塞往复运动、连杆摆动、曲轴转动的全周期内无结构碰擦，各密封面的压紧余量、运动副的配合间隙都按照实际装配要求做了预留，可直接用于工程样机的加工出图参考。散热组件的鳍片厚度、间距参数经过热力循环匹配，可在常规酒精灯、工业余热尾气等不同热源温度下维持稳定的循环温差，保证动力输出的稳定性。支架的镂空设计同时兼顾了曲轴箱区域的通风散热，避免传动组件长时间运转出现过热卡滞，底部的支撑脚做了加强筋处理，可抵消动力输出过程中的往复振动，降低整机运行的噪声与结构疲劳风险。
