带散热风扇单缸动力单元热风流动分析

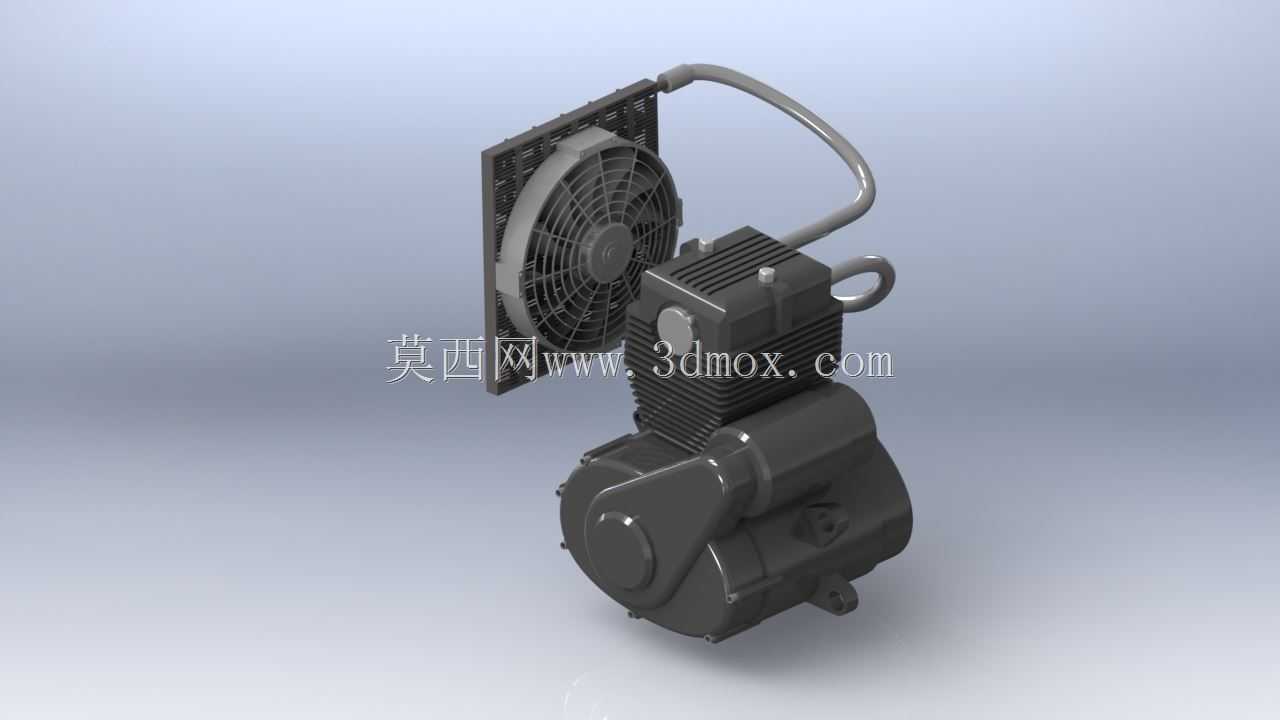

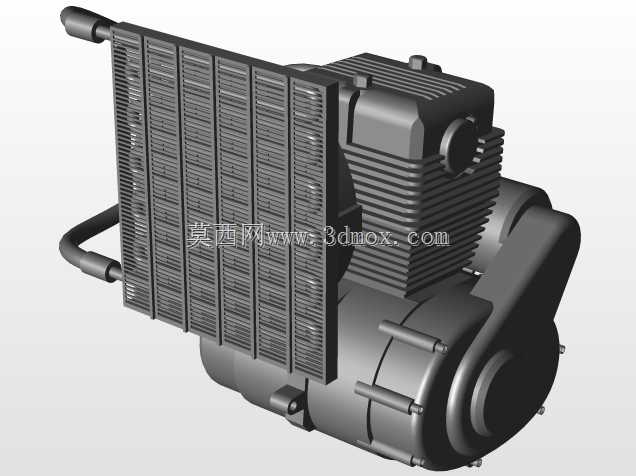

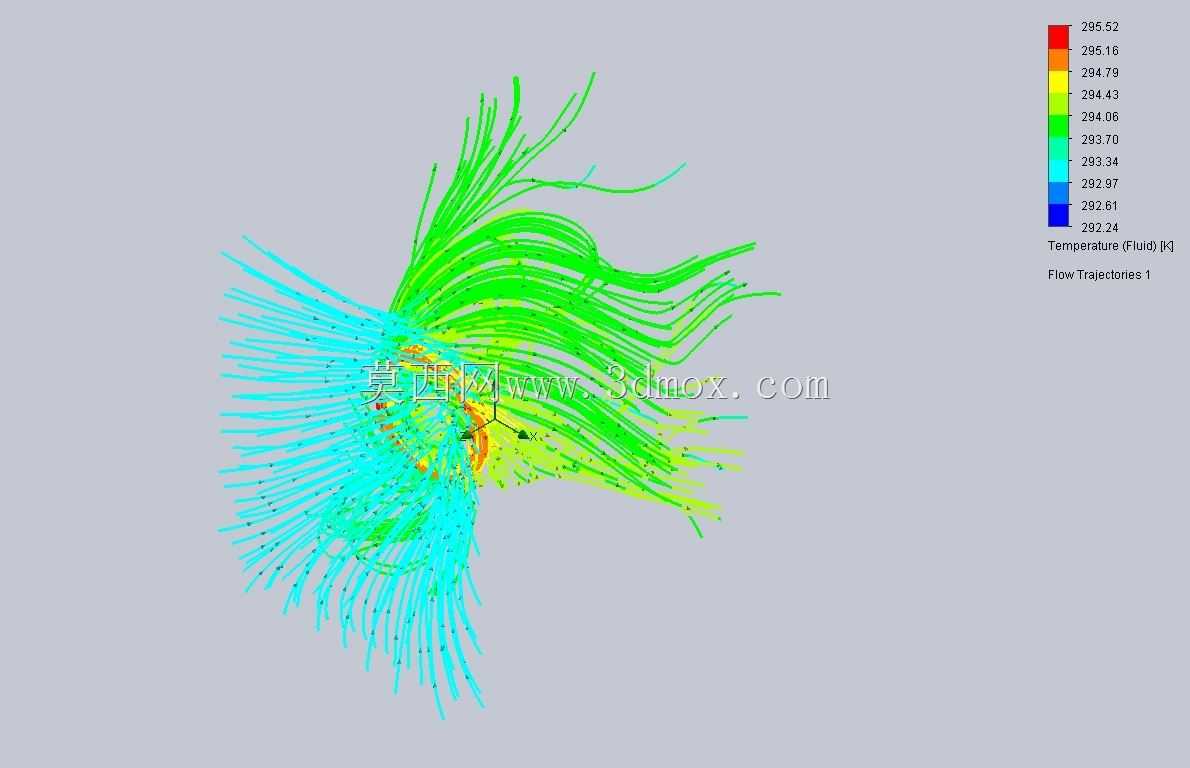

这套带轴流散热风扇的单缸动力结构，核心服务于小型通用动力配套场景，常见于小型发电机组、园林作业机械、微型农用机具的动力输出端，其热风流动分析的核心目标是解决高负荷连续运转下的缸体散热均匀性问题，避免局部热堆积导致的活塞环卡滞、缸套异常磨损、润滑油提前劣化等工程故障。从结构布局来看，散热风扇直接固定在缸体前端的曲轴延伸端，随曲轴同步运转，省去了额外的风扇驱动机构，能根据发动机转速自动匹配散热风量，低怠速工况下风量足以维持缸体最低散热需求，高转速满负荷工况下风量同步提升，不会出现风量过剩带来的功率损耗问题。缸体外部的散热鳍片采用不等间距布局，靠近燃烧室的上半部分鳍片密度更高、厚度更薄，增大与气流的接触换热面积，靠近曲轴箱的下半部分鳍片间距放宽，减少气流流通阻力，让热风能够顺着鳍片间隙快速导出，不会在鳍片缝隙间形成涡流滞留。连接缸头与曲轴箱通气口的金属弯管，除了实现曲轴箱废气内循环的功能外，其走向特意避开了风扇的主进风区域，不会阻挡冷却气流直吹缸体高温区域，同时弯管表面也能借助流经的散热气流带走部分曲轴箱窜气携带的热量，降低曲轴箱内部的工作温度。在安装边界上，整套动力单元的风扇外沿设置了方形防护导风罩，导风罩与风扇叶尖的间隙控制在3毫米以内，既避免运转过程中扇叶与罩体剐蹭，又能减少风扇边缘的气流回流，提升有效送风效率；导风罩四个角预留了标准安装孔位，可直接适配不同规格的外围挡风板，引导冷却气流完全覆盖缸体散热鳍片，不会出现气流散逸导致的散热盲区。做热风流动分析时，需要重点关注几个关键位置的流速与温度分布：一是缸头排气侧的鳍片末端，这里是整个缸体温度最高的区域，要保证流经此处的气流流速不低于8米每秒，才能把热量及时带走；二是风扇与导风罩的衔接位置，要避免出现局部负压区，防止外部灰尘被负压吸附到鳍片缝隙中造成堵塞；三是曲轴箱与缸体衔接的台阶位置，这里容易形成气流死区，需要通过调整导风罩的导流角度，让部分气流能够扫过该区域，降低曲轴箱油封的工作温度，延长密封件的使用寿命。整套结构的尺寸设计充分考虑了通用配套的兼容性，整体宽度不超过风扇导风罩的外沿尺寸，高度方向以缸头最高点为基准预留了15毫米的安装间隙，长度方向从风扇前端面到曲轴箱输出端的距离符合小型通用动力的常规安装尺寸，不需要对配套机具的安装机架做大幅修改就能直接适配。
