REM型手柄句柄机械结构三维设计

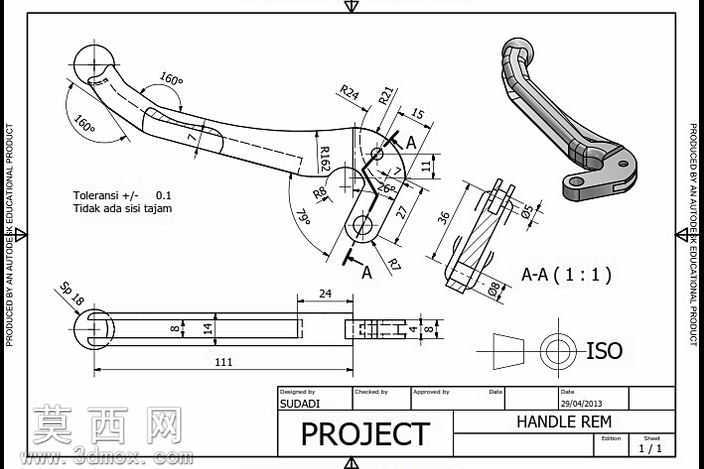

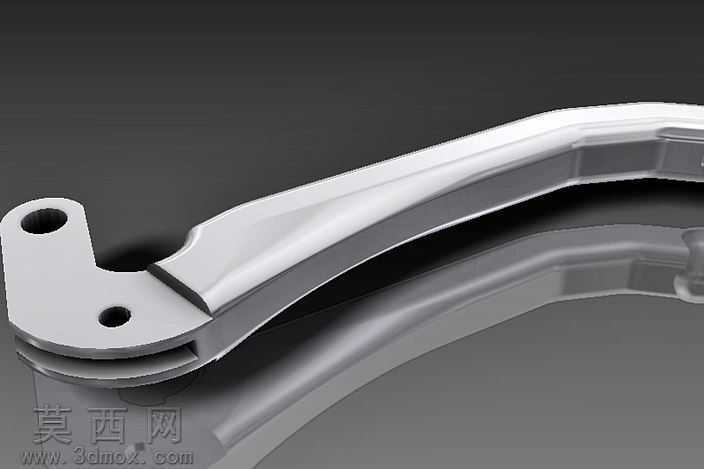

本作品为REM型操作句柄的三维参数化设计成果，建模过程严格遵循工程图纸的尺寸公差要求，以Autodesk Inventor为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。建模初期首先梳理图纸中的基准要素，以手柄端部的铰接安装孔为第一设计基准，依次定位中部过渡弧段、握持端球形结构的空间位置，确保各段轮廓的形位精度符合图纸标注的±0.1mm公差要求，所有非加工棱边均按照图纸要求做无锐边处理，避免应力集中风险。曲面建模阶段针对手柄的流线型握持区域，采用多截面扫掠结合曲率连续过渡的方式构建主体曲面，对R162、R24、R21等多段衔接圆弧做G2连续约束，保证曲面过渡顺滑无折痕，还原产品的人体工学握持形态；针对端部的双铰接安装耳结构，采用凸台拉伸结合孔特征阵列的方式完成建模，严格保证两个安装孔的同轴度以及孔位与基准面的位置度公差，匹配A-A剖视图展示的内部安装槽结构，还原槽宽8mm的配合尺寸。材质与渲染环节，为模型赋予哑光工程塑料搭配金属铰接衬套的材质组合，握持区域添加细微的磨砂纹理质感，金属衬套部分做镀锌钝化的金属质感处理，通过环境光遮蔽、全局光照渲染参数调整，清晰展示手柄的整体形态、各部分结构比例以及装配关系，同时输出等轴测立体视图与工程视图标注形成对应。结构设计上充分考虑手柄的操作受力特性，中部弧段的截面尺寸按照受力弯矩分布做渐变处理，铰接端做加厚加强结构，避免操作过程中出现结构断裂风险，球形握持端的尺寸匹配人手握持的人机尺寸，160°的操作摆角范围严格按照图纸角度标注还原，保证操作行程符合设计要求。整个建模过程所有特征均保留参数化驱动关系，可根据实际使用需求调整安装孔距、握持长度、摆角范围等核心参数，适配不同设备的操作手柄改装、替换设计需求，模型同时包含完整的工程视图对应结构，可直接导出用于生产加工的二维工程图纸，也可用于装配体的虚拟装配干涉检查、操作运动仿真等后续设计环节。
