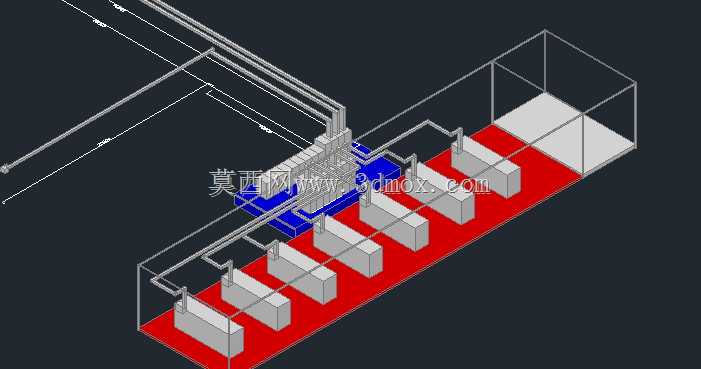

多电流等级母线槽配电系统三维布局

　　这套母线槽系统模型还原了从发电机端到终端控制面板、再到各出线馈线端的完整配电链路，覆盖4000A、2500A、1600A三个主流大电流配电等级，适配工业厂区、大型商业综合体、数据中心等场景下的大容量集中配电需求。在实际工程场景中，这类大电流母线槽替代传统电缆作为主干配电载体，能够在长距离、大电流传输场景下降低线路损耗，减少线缆敷设占用的空间，同时提升配电系统的扩容灵活性与运维便捷性。

　　从设计逻辑来看，模型首先明确了各电流等级母线的载流边界：4000A段直接对接发电机出线端，承担发电机输出的总电流传输，导体截面、壳体防护等级均按照最高载流要求设计，走线路径优先取直，减少不必要的弯折带来的阻抗提升与安装难度；2500A段作为主干分配母线，从4000A主母线经插接箱取电后，向核心负荷区的控制面板组输送电力，走线时避开了设备检修通道与管线交叉区域，预留了足够的安装操作空间；1600A段作为次级馈电母线，从控制面板出线端延伸至各终端负荷点位，分支接口的位置完全匹配下方用电设备的进线端坐标，减少现场二次改线的工作量。

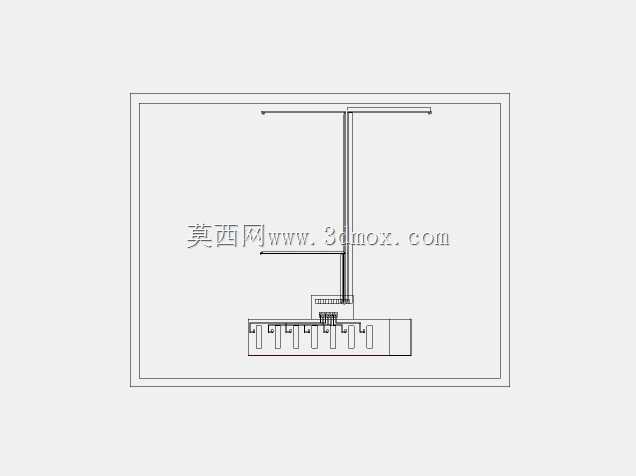

　　布局设计上，整套母线采用架空敷设方式，通过专用支架固定在设备区上方，支架间距严格按照大电流母线的承重要求设置，避免母线自重导致的导体变形、连接点受力不均问题。母线的转弯处、变径处、插接箱安装位置均预留了不小于母线宽度1.5倍的操作空间，方便后期运维时进行接头测温、插接箱更换、回路扩容等操作。模型中清晰呈现了不同电流等级母线的壳体尺寸差异：4000A母线壳体宽度最大，内部采用多片铜排并联的导体结构，壳体表面设置了密集的散热筋结构，提升大电流工况下的散热效率；2500A与1600A母线壳体尺寸依次减小，导体排布方式根据载流量调整，在满足载流要求的前提下尽可能压缩壳体尺寸，减少空间占用。

　　在安装边界的处理上，模型还原了母线与周边设备的安全距离：母线与下方配电柜、控制面板顶部的净距满足电气安全规范要求，避免母线运行时的温升对下方设备造成影响；母线与建筑墙体、立柱之间预留了足够的安装间隙，方便安装时进行螺栓紧固与位置调整；各段母线之间的连接法兰位置对齐，连接螺栓的排布符合力矩紧固的操作空间要求，避免出现安装死角。分支回路的接口位置做了差异化标识，不同电流等级的插接接口尺寸做了防呆设计，避免现场安装时出现错接问题。

　　从功能特性来看，这套母线系统的设计充分考虑了大电流配电的可靠性要求：导体连接面采用镀锡处理，降低接触电阻，减少长期运行时的接头发热风险；壳体采用整体接地结构，全程保持电气连通，提升系统的防护安全性；馈线端的出线位置匹配不同负荷的进线方向，可直接对接终端设备的进线端子，无需额外增加过渡连接排。模型中呈现的走线逻辑完全贴合现场施工的实际流程，可直接用于施工前的布局校验、管线碰撞检查，提前规避现场安装时可能出现的管线冲突、空间不足等问题，减少现场施工的返工量。对于配电系统设计人员来说，这套模型可作为大电流母线槽布局的参考模板，根据实际项目的发电机容量、负荷分布、场地空间调整母线走向与电流等级配置，快速完成配电主干系统的方案设计。
