1/4英寸FNPT转PTC黄铜气动管路连接器

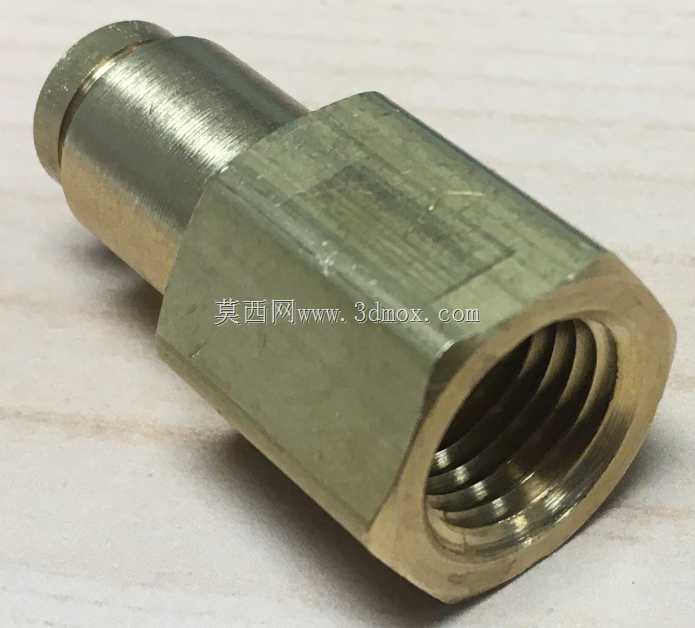

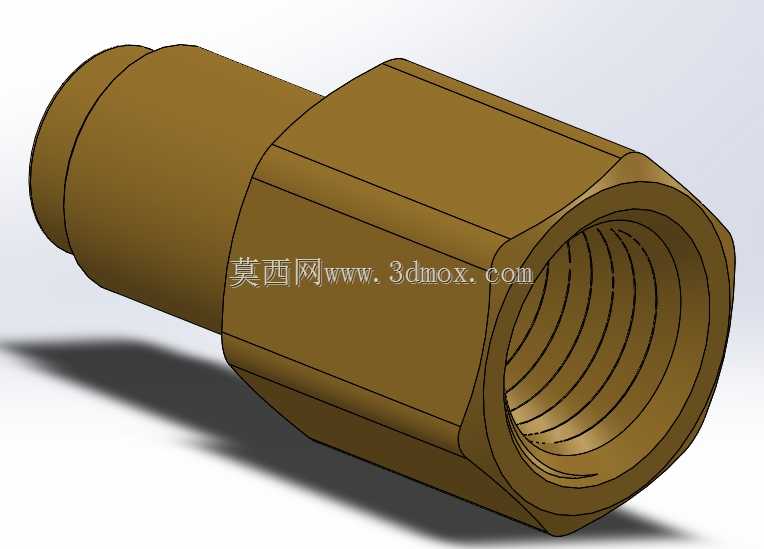

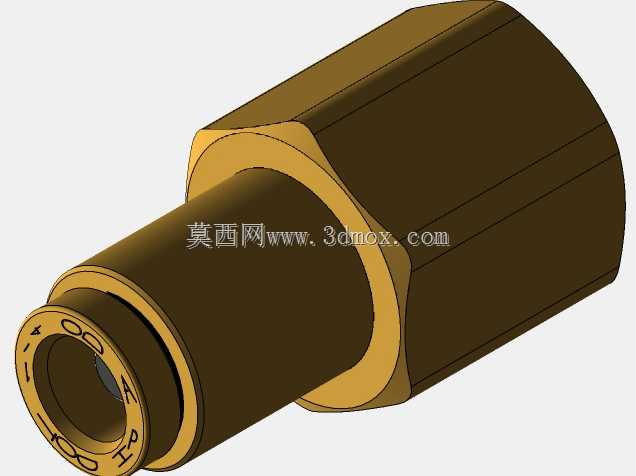

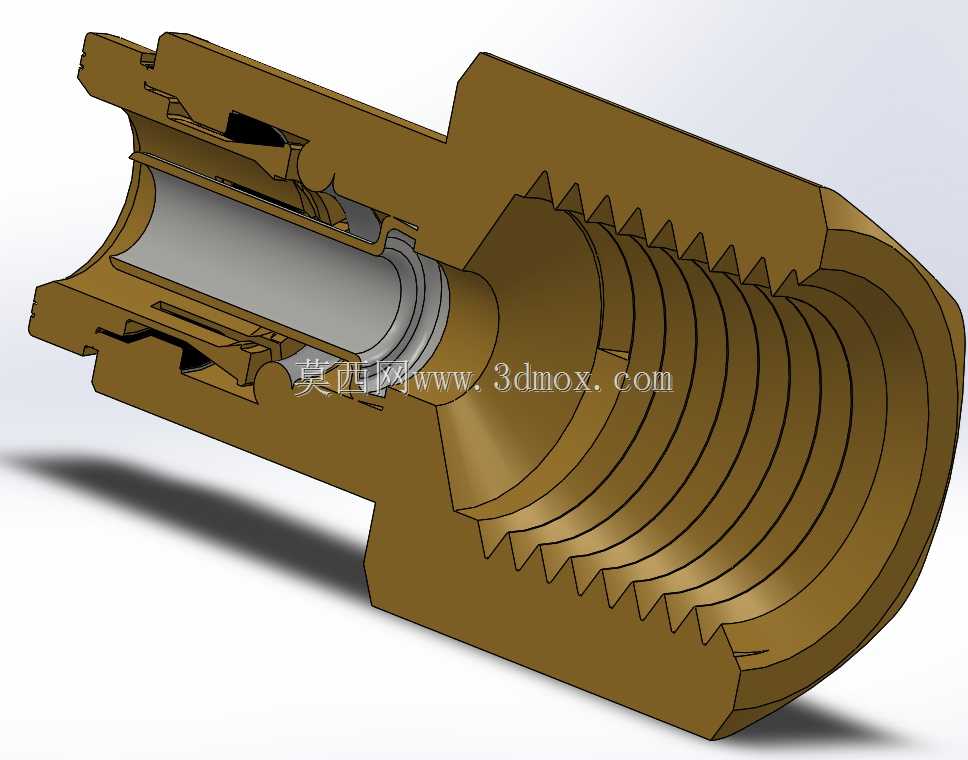

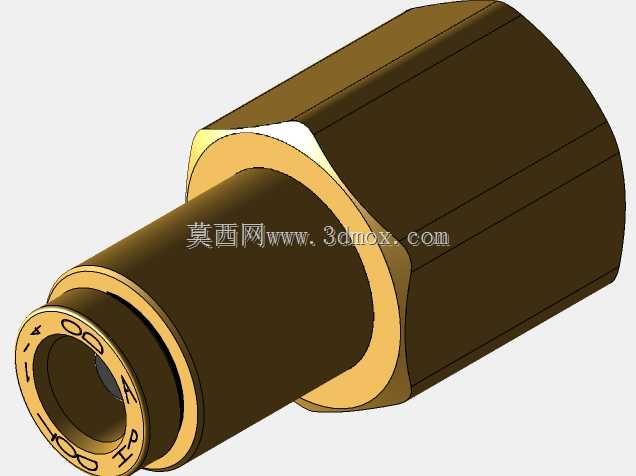

这款黄铜材质的管路转换接头，主要面向气动控制回路、低压流体输送场景的管路改造与装配需求，在车间气动工装布线、小型空压系统支路搭建、民用供水支路转接等场景中都能见到这类结构的应用。从结构设计来看，接头一端采用FNPT内锥管螺纹结构，加工时严格遵循管螺纹的锥度公差要求，装配时通过螺纹副的锥面挤压配合聚四氟乙烯密封带即可实现可靠密封，无需额外加装密封垫片，能适配同规格的外螺纹管接头、阀件接口，螺纹段的长度经过校核，既保证足够的啮合扣数满足承压要求，又不会因螺纹过长导致装配后端部顶死影响密封效果。另一端采用PTC推压式快接结构，内部集成了卡紧爪、弹性密封胶圈与定位止口，安装时无需额外工具，只需将对应外径的硬质尼龙管、PU管插入接口至止口位置，内部卡爪会自动卡紧管材外壁，胶圈则抱紧管材外壁实现径向密封，拆卸时只需按压接口端部的释放套即可拔出管材，相比传统螺纹连接能大幅缩短管路装配与后期维护的时间，适合需要频繁调整管路布局的工位使用。接头主体采用六角外形设计，对边尺寸适配常规活动扳手与开口扳手的夹持需求，装配时可以通过扳手施加稳定扭矩，避免黄铜材质因夹持不当出现变形。整体流道采用等径设计，内部没有突兀的变径台阶，能减少流体通过时的压损，避免管路内出现紊流引发的振动与噪音。额定承压能力覆盖常规车间气动系统的工作压力范围，黄铜材质本身具备不错的抗腐蚀性能，在无强腐蚀介质的环境下可以长期稳定工作，不会像普通钢制接头那样容易出现锈死无法拆卸的问题。建模时还原了内部的卡紧结构、密封槽位置与螺纹牙型细节，结构工程师在做管路布局设计时可以直接调用该模型完成装配干涉检查，提前核对接头的安装空间是否足够，尤其是快接端插拔管材时需要预留的操作空间，避免实际装配时出现周边零件干涉导致无法操作的问题。
