电动车用无刷直流轮毂电机结构设计

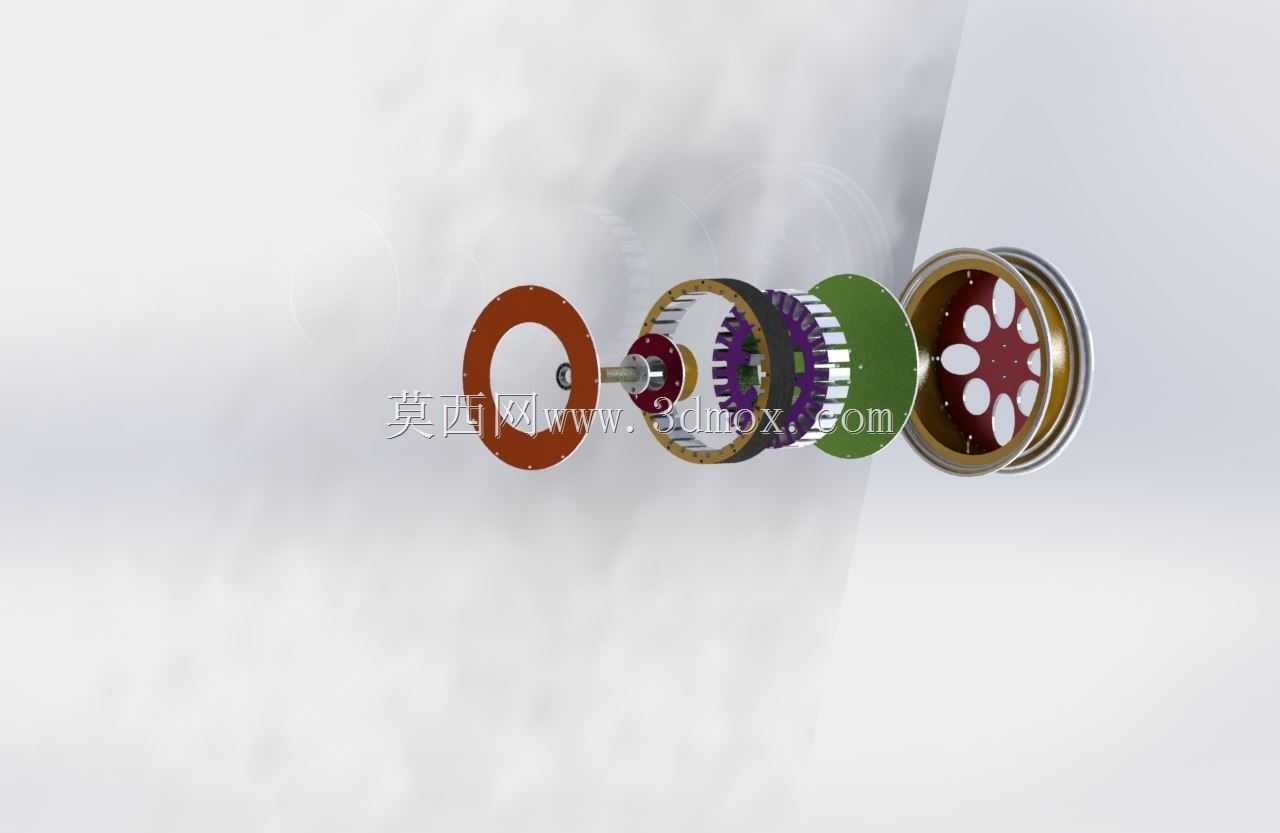

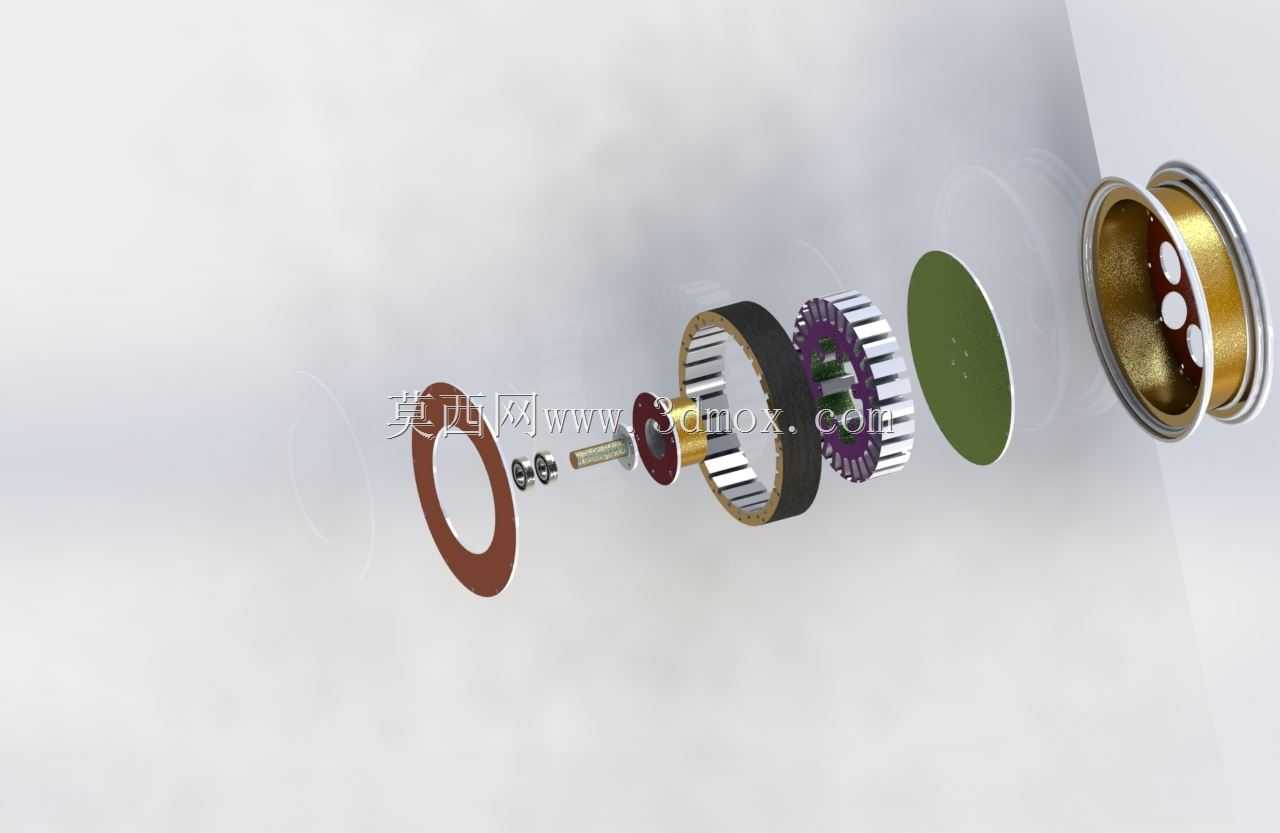

这款轮毂电机是电动两轮车轮边直驱方案的核心动力部件，日常应用场景覆盖民用电动自行车、轻型电动摩托车以及低速电动代步车的驱动轮集成，区别于中置带链传动的动力结构，它直接将动力输出端与车轮轮辋结合，省去了中间传动链条、减速齿轮组的冗余结构，能大幅降低传动过程中的机械损耗，同时减少日常使用中传动部件的维护频次。从结构设计逻辑来看，整体采用外转子布局，转子外壳直接与车轮轮辋连接固定，定子绕组固定在中心轴上，中心轴两端作为安装固定端，直接与电动车前叉或后平叉的安装槽匹配，安装时只需对准卡槽锁紧固定螺母即可完成装配，不需要额外调整传动张紧度，装配工序比传统中置电机简化近六成。内部结构上，定子铁芯采用多槽集中绕组布局，绕组排布兼顾低速扭矩输出与高速运行的效率区间，匹配无刷控制器的换相逻辑，能实现起步阶段大扭矩输出，满足载人、爬坡的动力需求，匀速行驶时又能保持较高的电能转换效率，延长续航里程。转子部分集成了永磁体贴片结构，磁钢排布采用 Halbach 阵列思路优化气隙磁密，降低齿槽转矩带来的运行抖动，让车辆起步和低速行驶时更平顺，不会出现明显的顿挫感。端盖部分做了多层密封结构设计，轴承位置加装了防水密封圈，能满足日常雨天行驶、涉水路段通行的防护需求，避免雨水、路面灰尘进入电机内部造成绕组短路或者轴承磨损。从安装边界来看，中心轴的轴径尺寸匹配主流民用电动车的平叉、前叉安装开档尺寸，轮辋连接位的螺孔分布符合通用轮毂的安装标准，可以直接替换同规格的传统有刷轮毂电机，不需要对车架做额外改装。出线端从中心轴的中空位置引出，接线时直接对应控制器的三相线与霍尔信号线即可，布线可以顺着车架叉臂隐藏固定，不会出现线束外露剐蹭的问题。整体结构做了轻量化优化，在保证壳体结构强度满足颠簸路面冲击要求的前提下，尽可能降低壳体壁厚，减少非必要的结构冗余，让电机整体重量控制在合理区间，避免增加车轮的簧下质量，影响车辆的操控灵活性。内部的霍尔传感器安装位置做了精准定位，保证换相信号的准确性，避免出现换相偏差导致的电机抖动、效率下降问题，轴承选用免维护的深沟球轴承，能承受径向与轴向的复合载荷，适配日常行驶中路面颠簸带来的各个方向的冲击力，延长电机整体的使用寿命。
