钢管桁架式赛车防滚架结构设计

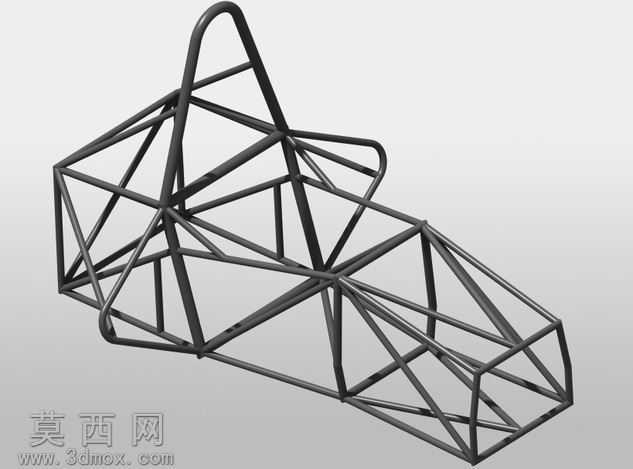

本作品为钢管桁架式赛车防滚架三维建模成果，建模过程严格遵循赛车安全防护结构的设计逻辑，首先基于赛车座舱的空间边界、乘员坐姿防护范围、整车受力传递路径完成基准骨架的线框搭建，通过三维软件的空间曲线绘制功能，精准定位每一根钢管的空间走向与连接节点，确保所有杆件的交汇角度符合焊接工艺的施工要求，避免出现锐角交汇、应力集中的不合理结构。在实体建模阶段，按照赛车防滚架常用的无缝钢管规格参数，为每一段空间线框赋予对应管径与壁厚的管材特征，通过扫掠特征完成单根杆件的实体生成，再对所有交汇节点做布尔合并与焊缝过渡处理，还原真实防滚架焊接后的整体结构形态，同时对座舱开口、安全带安装点、方向盘避让区域、座椅固定点位做了精准的结构预留，确保防滚架安装后不会与车内操控部件、乘员活动空间产生干涉。材质渲染阶段，为整体结构赋予哑光黑色金属管材材质，还原高强度无缝钢管的表面质感，通过环境光遮蔽效果突出桁架结构的空间层次感，清晰展现每一根杆件的连接关系与空间排布。设计思路上，该防滚架采用笼式承载结构，前部杆件延伸至车头防火墙区域，与前纵梁受力点衔接，侧部设置多道斜向支撑杆件抵御侧面撞击的侵入力，顶部环形结构配合后部斜撑形成完整的上部防护环，能够在车辆发生翻滚、碰撞时快速分散冲击载荷，为乘员构建完整的安全生存空间，所有杆件的排布均经过受力路径优化，在保证结构强度满足赛事安全标准的前提下，尽可能减少冗余管材的使用，兼顾防护性能与轻量化需求。模型完整还原了防滚架从主防滚环、前支撑环、侧边防撞梁到底部连接横梁的全部结构细节，节点处的杆件对齐、避让处理均符合实际改装施工的工艺要求，可作为赛车安全结构设计、改装方案验证的三维参考模型。
