汽车发动机连杆结构三维设计模型

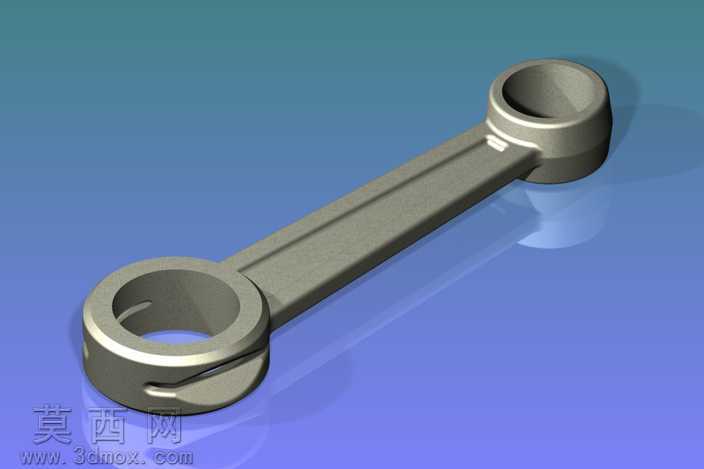

本模型为汽车发动机核心传动部件连杆的三维设计成果，建模阶段采用参数化特征建模思路，首先基于连杆实际工作的受力工况确定整体轮廓尺寸，先绘制大小头端的环形截面草图，大头端对应曲轴连接位、小头端对应活塞销连接位，两个环形结构通过工字形截面的杆身完成过渡连接，建模过程中对大小头端的剖分切口、定位凸台细节做了精准还原，完全匹配实际连杆的装配结构特征。材质设置上选用发动机连杆常用的锻钢材质参数，调整金属材质的粗糙度、反射率参数，还原锻钢件经机加工后的哑光金属质感，渲染阶段采用蓝紫色渐变背景配合定向打光，清晰呈现杆身的加强筋结构、大小头端的壁厚变化以及切口处的细节特征，光影过渡自然，能够直观展现连杆的整体形态与结构细节。设计过程中充分考虑连杆的实际功能需求，杆身采用工字形截面是为了在保证结构强度、抗弯曲抗扭转性能的前提下尽可能降低部件自重，减少发动机运转过程中的往复惯性力，大小头端的环形结构分别预留了与曲轴轴颈、活塞销的装配配合余量，大头端的切口结构是为了满足曲轴装配时的拆装需求，定位凸台则用于装配过程中的对位校准，避免安装错位影响传动精度。整个模型的结构比例完全参考量产车用发动机连杆的实际参数，各部位的倒角、过渡圆角都做了符合机械加工工艺的处理，没有出现尖锐棱角等不符合实际生产要求的结构，既可以作为机械设计教学中曲柄连杆机构的演示案例，也能够用于发动机结构原理讲解、虚拟装配仿真等场景，完整还原了连杆作为发动机内传递动力、连接活塞与曲轴核心部件的结构特征，清晰展现了往复式动力机械中传动连接件的设计逻辑与工艺考量。
