工业法兰连接式手动高压截止闸阀结构

这款手动高压闸阀主要面向石油化工、火电、高压输水、冶金等行业的高压管路系统布设场景，在这类工况中，管路内部介质压力高、通断操作要求密封可靠，一旦出现介质泄漏不仅会造成物料损耗，还可能引发安全隐患，因此闸阀的结构强度与密封性能是设计阶段的核心考量点。从实际用途来看，该阀件安装在高压管路的节点位置，主要承担管路介质的通断控制功能，不适合做节流调节使用——因为闸板处于半开位置时，高速流动的介质会持续冲蚀密封面，长期使用会大幅降低密封寿命，这点在选型与现场操作时需要特别注意。

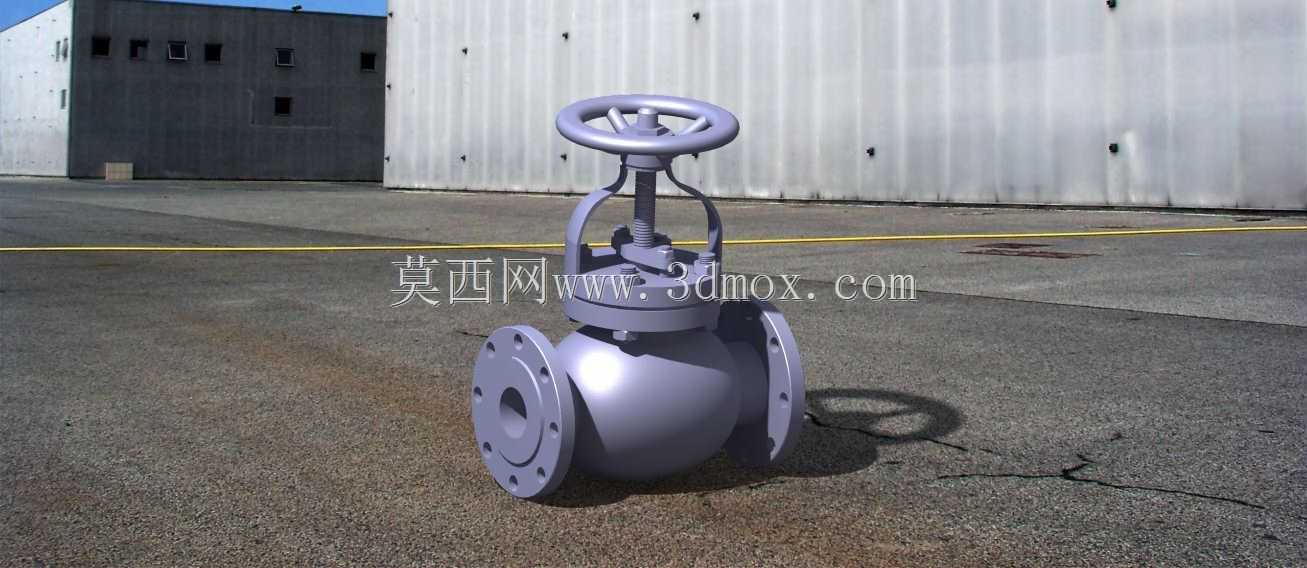

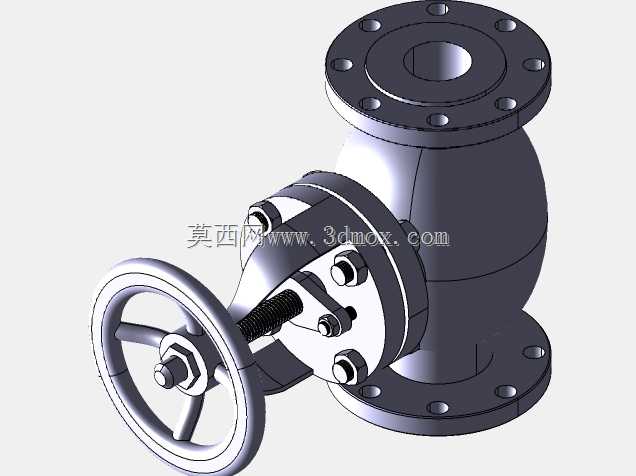

从功能特性上看，这款闸阀采用手轮驱动的明杆结构设计，转动手轮时阀杆会带动闸板做垂直升降运动，操作人员可以直接通过阀杆的伸出长度判断阀门的开闭状态，避免出现误操作。阀体两端采用法兰连接结构，法兰盘上均匀布置螺栓孔，安装时可以和同压力等级的管路法兰精准对接，通过螺栓预紧力配合法兰密封垫片实现接口处的静密封，适配高压工况下的连接强度要求。阀体整体采用流线型的球形中腔结构，相比直角结构的阀体，这种结构能有效降低介质在阀腔内的流阻，同时均匀分散高压介质对阀体内壁的压力，避免应力集中导致的阀体开裂风险。

设计过程中，首先需要确定公称压力对应的壁厚参数，根据管路设计压力核算阀体最小壁厚，确保在最高工作压力下阀体有足够的强度裕量；其次是闸板与阀座的密封副设计，采用楔式单闸板结构，密封面堆焊硬质合金，提升抗冲蚀、抗磨损性能，在闸板关闭时借助楔面的挤压力实现强制密封，保证高压下的零泄漏。手轮的直径设计需要考虑操作力矩，在不借助加力杆的情况下，单人操作即可实现高压下的闸板开闭，手轮与阀杆的连接采用梯形螺纹传动，传动效率高且具备自锁特性，不会因为介质压力波动导致闸板自行移位。

安装边界方面，需要预留足够的阀杆上升空间，手轮上方不能有遮挡结构，避免阀门全开时阀杆顶到周边设备；法兰对接时要保证两端管路的同轴度，避免强行对接导致法兰密封面受力不均出现泄漏；同时阀体底部需要设置支撑结构，因为大通径高压闸阀自重较大，长期悬空会导致法兰连接处受力变形，影响密封可靠性。日常维护时，只需要定期检查阀杆螺纹处的润滑情况、填料函的密封状态，及时补充润滑脂、更换磨损的填料，就能保证阀件长期稳定运行。
