黄铜制冷管路观察镜指示器结构设计

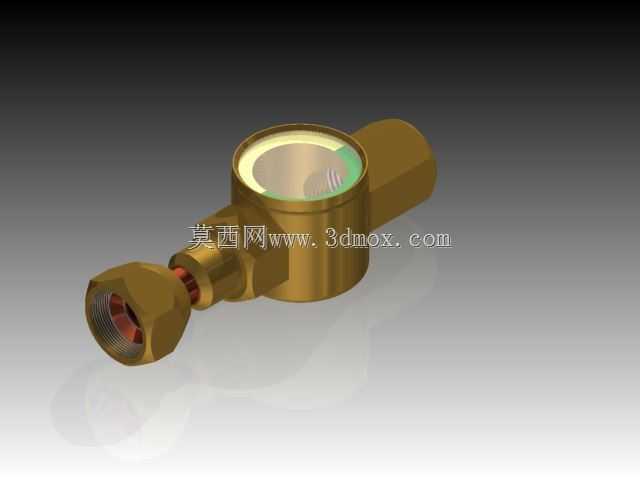

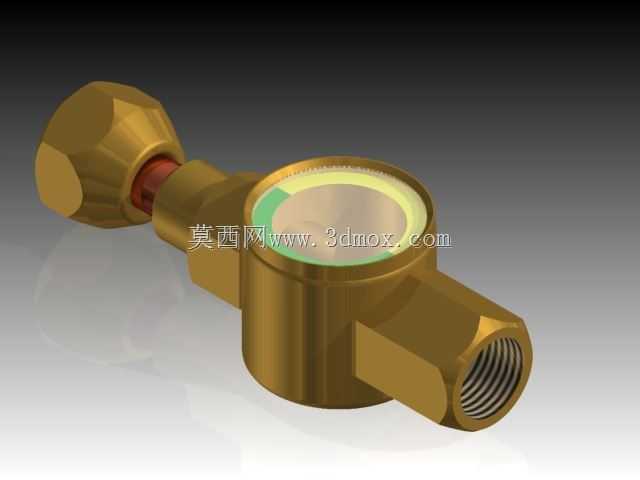

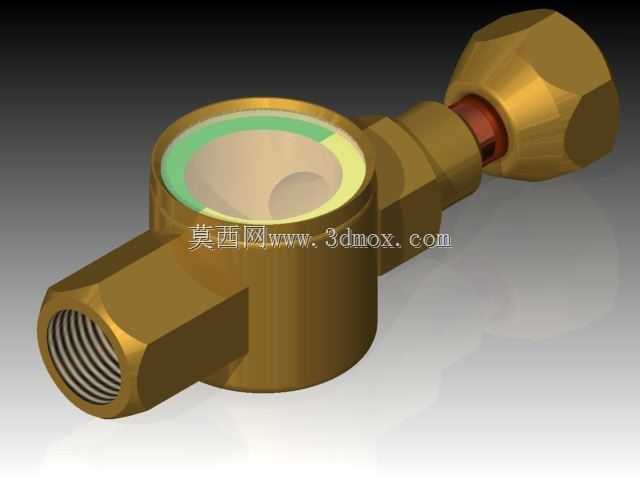

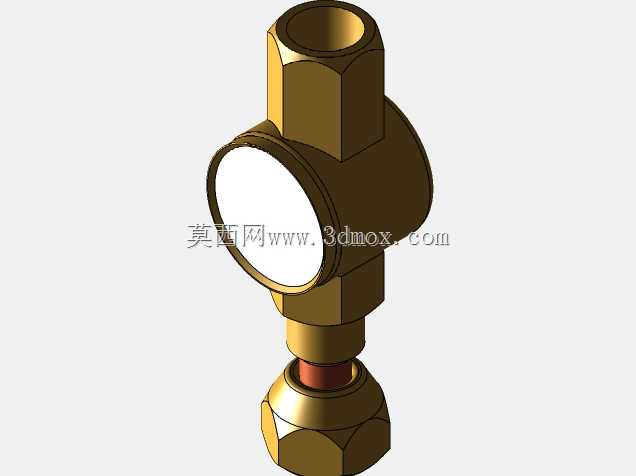

该观察镜指示器主要应用于制冷空调、冷冻机组、工业冷却循环系统的流体管路中，安装在冷凝器出口与节流元件之间的管段上，也可适配在需要观测流体状态的液压、润滑管路节点，帮助运维人员直观判断管路内制冷剂的流动状态、含水量情况，及时识别系统缺氟、含水超标、管路堵塞等故障隐患，避免系统因异常工况长期运行导致压缩机损坏、制冷效率骤降等问题。产品整体采用黄铜锻压成型的阀体结构，主体为三通式构型，侧向设置两个同轴的管路连接端，其中一端为外螺纹扩口连接结构，配套黄铜锁紧螺母，适配对应规格的紫铜管路安装，另一端为内螺纹接口，可直接与同规格外螺纹管路部件旋接，顶部设置圆形透明观察视窗，视窗边缘采用压合密封结构，内置遇水变色的指示环，正常干燥状态下指示环为指定显色，当管路内制冷剂含水量超标时，指示环会逐步变色，给出明确的运维提示。设计过程中优先考虑管路安装的兼容性，两个连接端的同轴度公差控制在0.05mm以内，避免安装后出现管路别劲、密封面泄漏的问题；视窗部位采用高透光耐压材料，耐受制冷系统常规的1.6MPa-3.0MPa工作压力，视窗与阀体的密封面采用梯形槽结构，配套耐低温氟橡胶密封圈，适配-40℃到120℃的工作温度区间，避免低温工况下密封失效。阀体内部流道做了圆弧过渡处理，没有直角突变结构，尽可能降低流体经过时的阻力损失，减少制冷剂流动过程中的紊流、噪声问题。安装边界方面，产品总长度控制在适配常规制冷机组管路排布的尺寸范围内，顶部视窗的观察面高出阀体主体一定距离，安装后不会被相邻管路、支架遮挡，运维人员站在机组常规巡检通道位置即可清晰看到视窗内的状态，不需要额外俯身或借助辅助照明；侧向连接端的螺母采用六角外形，适配常规开口扳手操作，安装时不需要特殊工装，按照常规管路拧紧力矩操作即可保证密封可靠。结构建模过程中对所有密封配合面做了公差匹配设计，螺纹部位按照通用管螺纹标准建模，可直接导出工程图用于机加工生产，视窗压合部位的尺寸考虑了装配工艺性，压装时不会出现视窗开裂、密封件切边的问题，整体结构没有冗余设计，在满足耐压、观测、指示功能的前提下尽可能压缩外形尺寸，减少安装时占用的管路空间，适配紧凑排布的机组内部安装需求。
