双路输出可调直流电源调压箱壳体结构

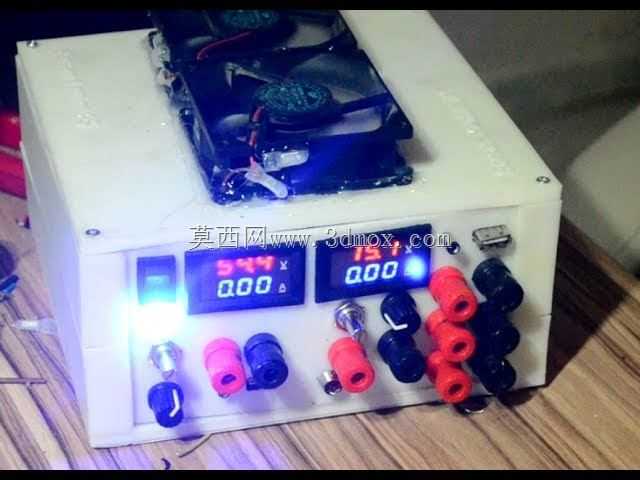

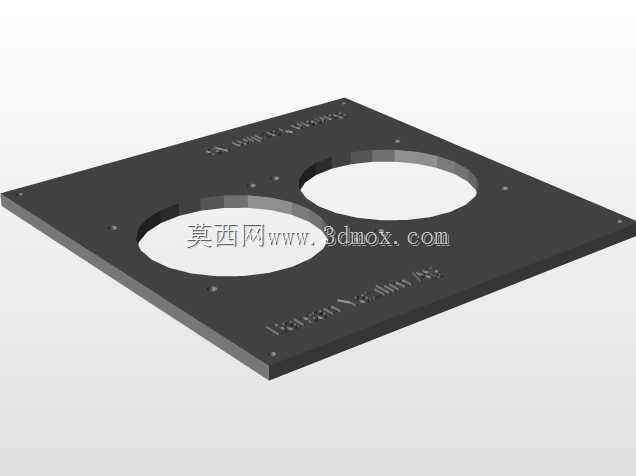

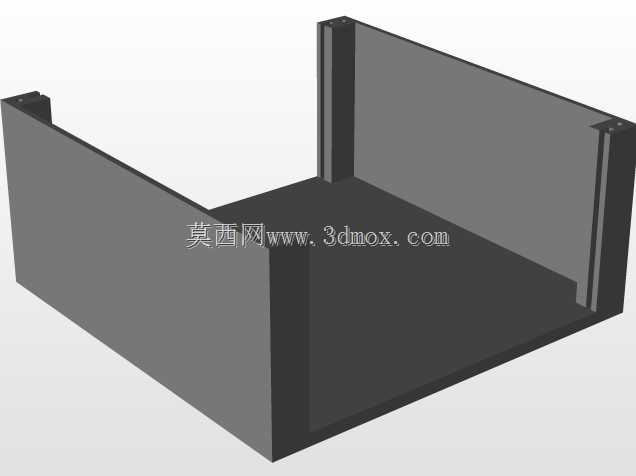

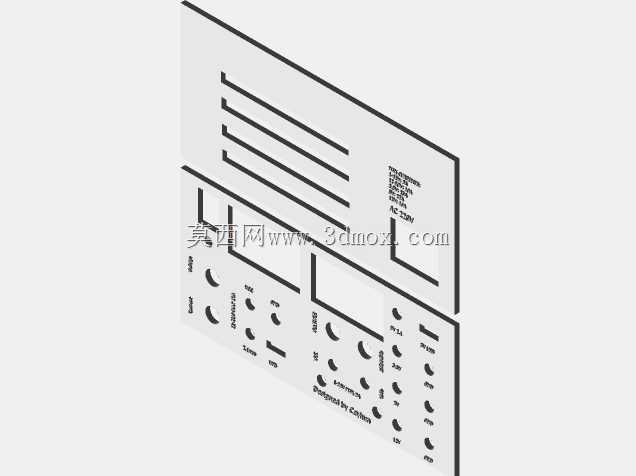

这款调压箱是面向电子调试、实验室供电、小型电子设备检修场景设计的集成式供电承载壳体，核心作用是将PC电源模块、两路不同规格的电压调节模块整合为一体，实现多通道直流电压输出，满足日常电子调试中不同电压、电流等级的供电需求。从功能布局来看，箱体正面预留了两路数显电压电流表的安装位，可实时显示对应输出通道的电压、电流参数，方便调试人员直观掌握供电状态；面板上排布多组红黑接线柱，分别对应不同输出通道的正负极，区分清晰避免接线错误，同时预留了电位器调节旋钮、电源开关、状态指示灯的安装位置，操作区域集中在正面，日常使用时无需挪动箱体即可完成全部调节操作。顶部预留了双风扇的安装位，对应内部调压模块、电源模块的发热区域，通过强制风冷带走模块工作时产生的热量，避免长时间大电流输出时出现过热降频甚至元件损坏的问题，风扇安装位做了下沉设计，既保证风道顺畅，也避免风扇突出箱体表面影响摆放。设计过程中优先考虑内部元件的安装兼容性，内部腔体尺寸匹配标准ATX小尺寸PC电源的安装边界，同时预留两路10A、3A调压模块的固定孔位，走线空间预留充足，避免高压线路与信号线路交叉干扰；面板开孔位置严格匹配各元件的安装尺寸，接线柱开孔间距满足安全爬电距离要求，避免高压输出端出现打火风险。箱体采用方正的立方体外形，底部平整可直接放置在工作台面，侧边预留USB接口开孔，可扩展输出5V直流供电，适配手机、小型开发板等常用5V设备的供电需求；各接口与操作件的排布符合日常操作习惯，常用的调节旋钮、高频使用的输出接线柱布置在面板中部偏下区域，视线平视即可覆盖数显屏幕，手部操作无需过度抬升或弯曲，长时间调试作业也不易产生操作疲劳。结构上采用拼接式壳体设计，各面板通过螺丝固定，后期维护时可快速拆开侧板更换内部模块或检修线路，壳体壁厚满足日常放置的强度要求，轻微磕碰不会出现壳体变形挤压内部元件的问题，整体结构兼顾实用性、散热性能与操作便利性，适合电子工程师日常调试、学生电子实验、小型电子维修门店作为集成供电设备使用。
