变电站PFI电气机械集成装置结构设计

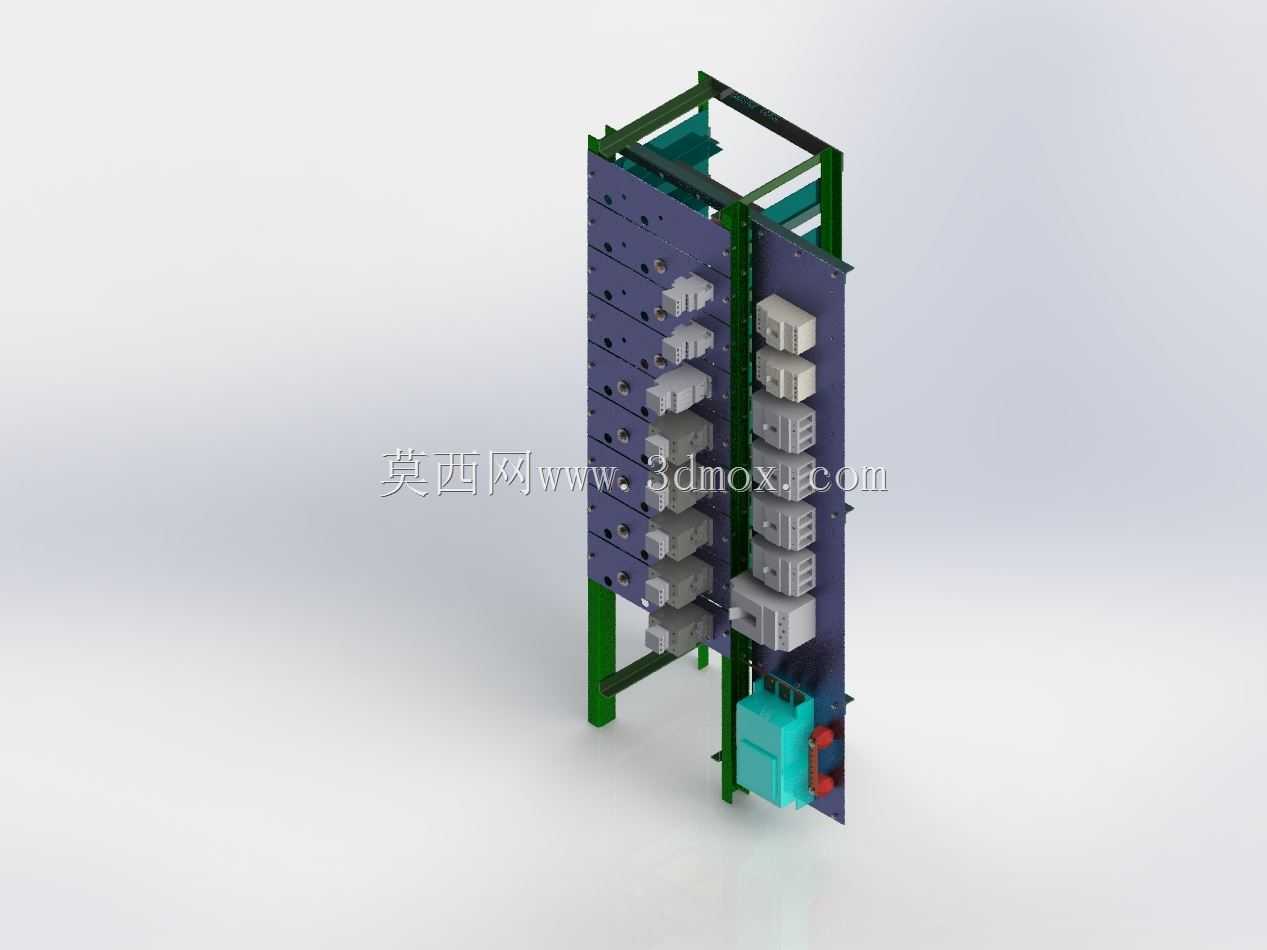

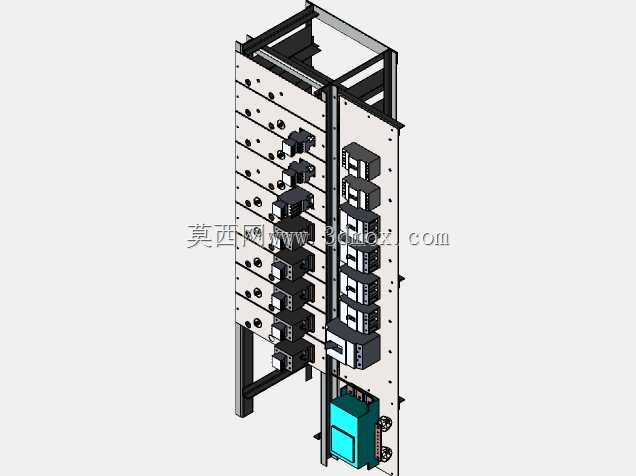

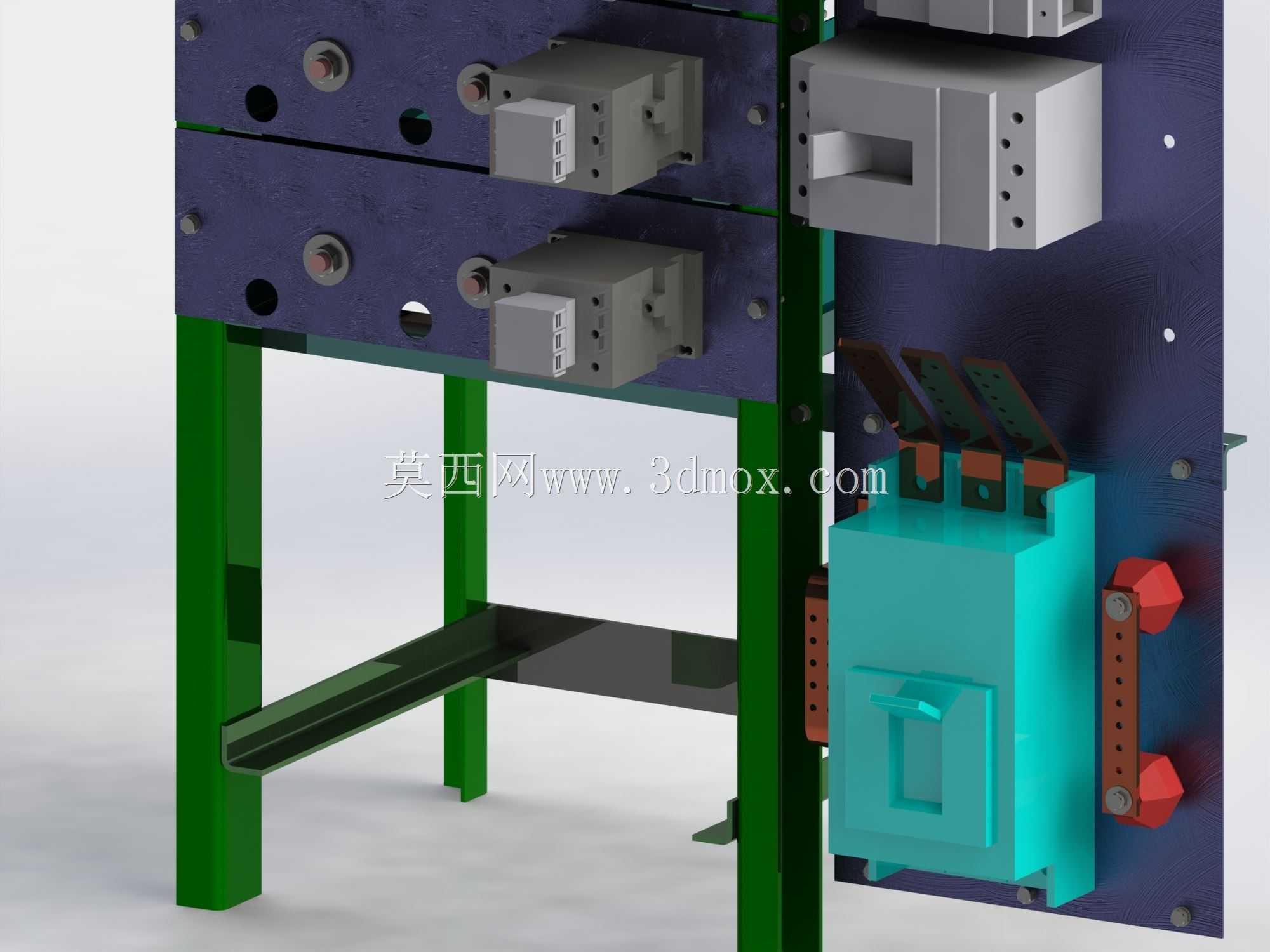

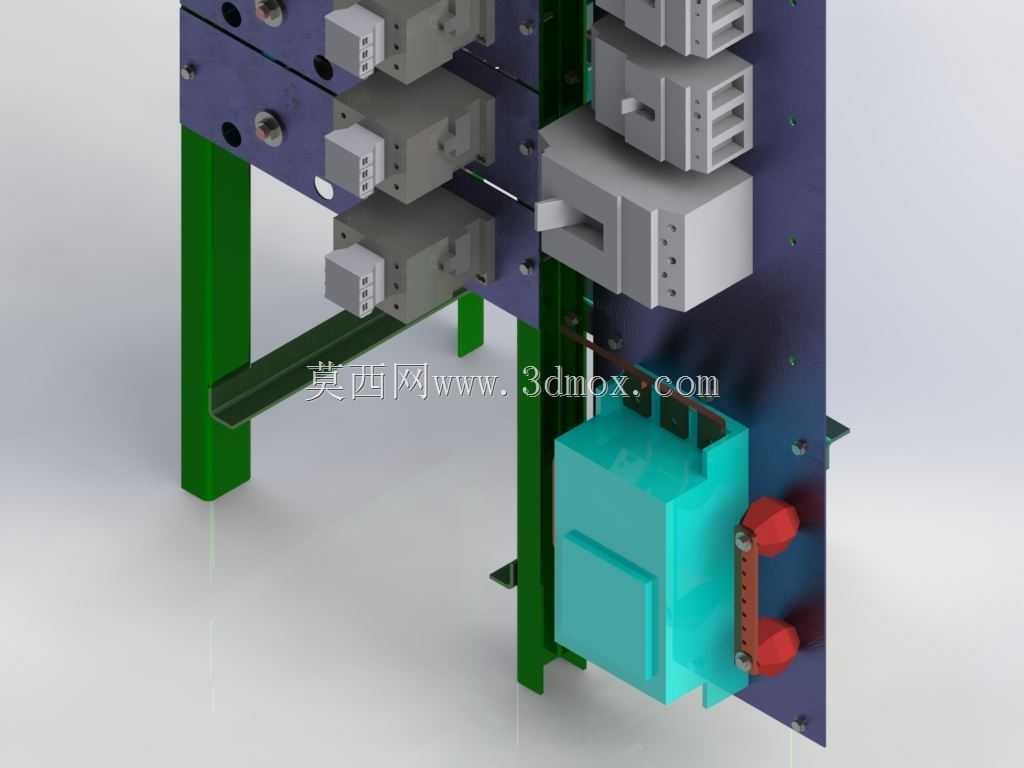

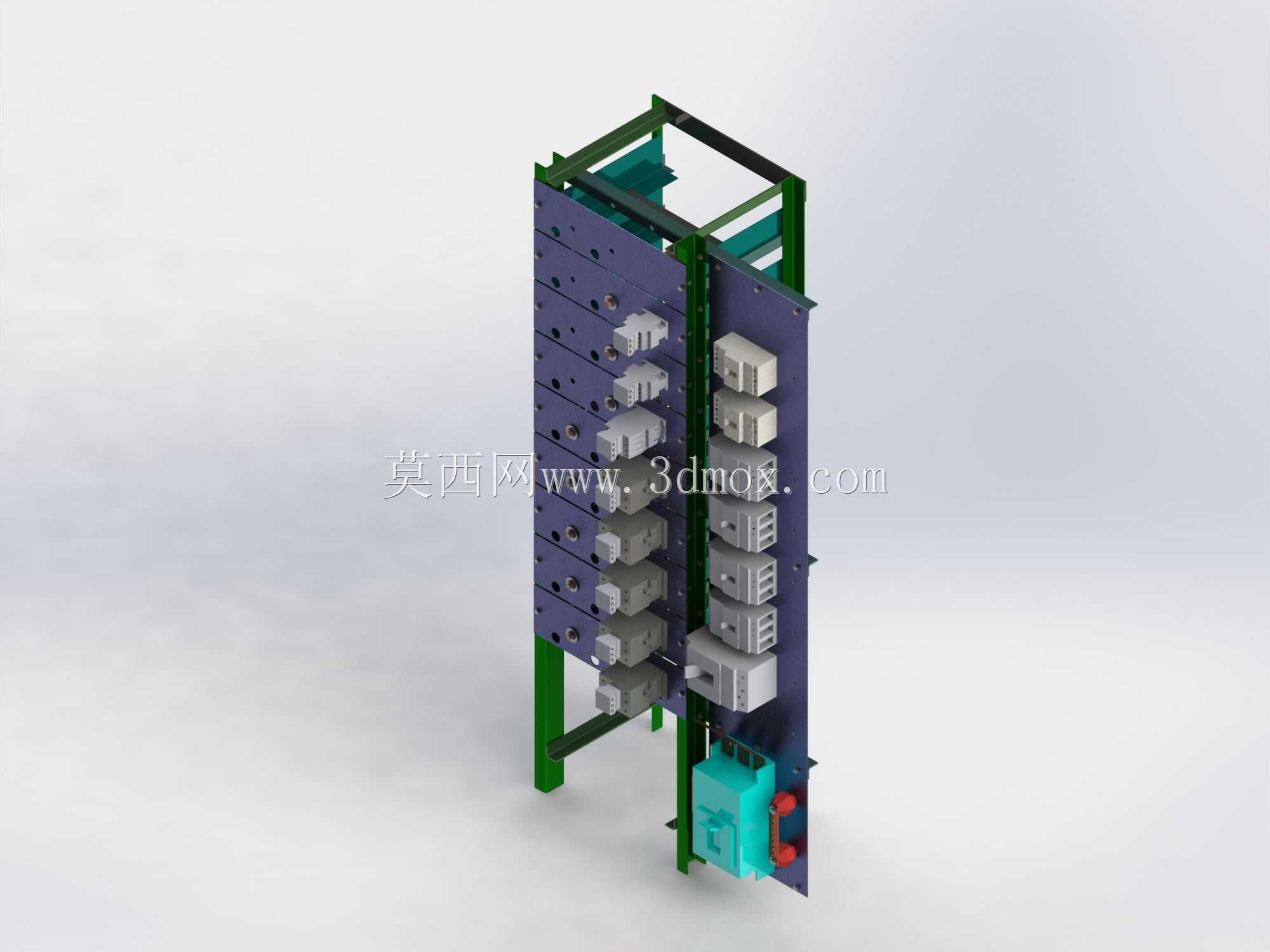

在变电站配电系统的现场运维与改造场景中，常面临原有配电回路缺少功率因数校正配套单元的问题，该PFI集成装置正是针对这类现场需求完成的结构设计，可直接嵌入现有变电站的柜体安装空间，完成无功补偿相关的电气与机械结构整合。装置整体采用立式机架式布局，主体支撑框架采用标准型材拼接成型，安装基准面预留了与现有柜体内立柱匹配的固定孔位，安装时无需对原有柜体结构做大规模裁切改造，可直接通过螺栓完成挂装固定，适配多数常规低压变电站柜体的内部安装边界，整体进深控制在柜内常规走线空间允许范围内，不会与柜内原有母线排、二次走线槽产生空间干涉。装置的功能分区沿机架高度方向排布，上层区域预留了母线接入的绝缘安装位，可直接对接柜内主进线回路，每层电气元件的安装板都做了独立的接地处理，安装板与机架之间设置绝缘隔层，避免不同回路之间的爬电风险。中层区域为核心功能元件的安装位，每个元件的安装位都预留了对应规格的固定孔与走线缺口，元件之间的排布间距严格遵循低压配电设备的电气间隙要求，既保证接线操作的手部操作空间，也避免元件运行时的热量堆积。下层区域设置了独立的散热与外接端子区，预留了外接控制回路的端子排安装位，同时在侧方设置了操作手柄的避让空间，保证装置投切操作时的动作行程不受周边结构阻碍。设计过程中优先考虑了现场装配的便捷性，所有模块化组件都采用可拆卸式连接结构，单个元件的拆装无需拆解整体机架，可直接在柜内完成元件更换与检修操作。机架的承重结构做了针对性加强，每层安装板的承重冗余满足多组电气元件同时安装的载荷要求，长期运行不会出现安装板变形导致的元件移位问题。装置的走线通道沿机架侧方的型材内腔布置，强电与二次控制走线做了物理分隔，避免运行时的信号干扰，所有走线出口处都做了翻边钝化处理，防止穿线时划伤线缆绝缘层。在安装边界的适配设计上，装置的整体宽度匹配柜内标准立柱的间距，顶部与底部都预留了与柜体横担连接的固定点，安装完成后整体结构与柜体形成稳定的刚性连接，可承受配电设备运行时的轻微振动，不会出现连接松动的问题。
