BA99-63塑壳断路器三维结构设计

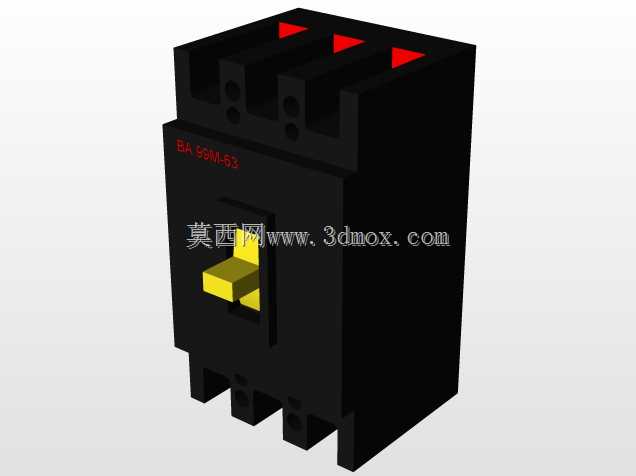

这款塑壳断路器的三维建模，完全围绕低压配电场景的实际安装与使用需求展开，在工业厂房配电、楼宇动力柜、设备末端配电等场景中，这类元件承担着线路过载、短路保护的核心作用，是低压配电回路里不可缺少的保护器件。建模过程中首先还原了产品的实际功能逻辑：三极进出线结构对应三相交流回路的分断需求，操作手柄的位置与行程完全匹配实际产品的分合闸角度，手柄处的黄黑配色符合低压电器的操作辨识度要求，顶部的红色三角标识对应三相进线的相序提示，方便现场接线时快速核对相位。

从设计思路来看，建模优先保证安装边界的准确性，底部的三个出线端接线柱间距、安装卡扣的尺寸与位置，完全适配标准35mm导轨安装的尺寸要求，壳体的整体宽度、深度、高度参数，都对应同电流等级塑壳断路器的通用安装尺寸，不会出现装配时与柜内其他元件干涉的问题。壳体表面的型号标识位置与实际产品一致，方便运维人员现场识别元件参数。

功能结构上，模型还原了塑壳断路器的灭弧室安装空间、操作机构的传动让位、接线端子的压线结构，虽然是外观与结构装配级别的建模，但所有内部结构的让位空间都按照实际产品的结构逻辑预留，方便后续做配电柜体的装配仿真时，能够准确模拟元件的操作空间，比如分合闸时手柄的活动范围不会被柜内的横梁、走线槽遮挡，接线端子的位置预留了足够的压线操作空间，方便现场接线时使用工具紧固螺丝。

在外形细节处理上，壳体的散热筋位置、进出线端的防护挡板结构都做了还原，这些细节直接关系到元件安装后的散热效果与带电部位的防护等级，建模时没有省略这些影响实际使用的结构，避免后续做柜体布局时出现防护距离不足的问题。整体建模的尺寸精度控制在工业装配允许的公差范围内，既可以用于配电柜体的布局设计、元件选型校核，也可以用于低压配电相关的教学演示、装配仿真场景，帮助结构设计人员快速完成柜内元件的排布，减少现场安装时的尺寸 mismatch 问题。
