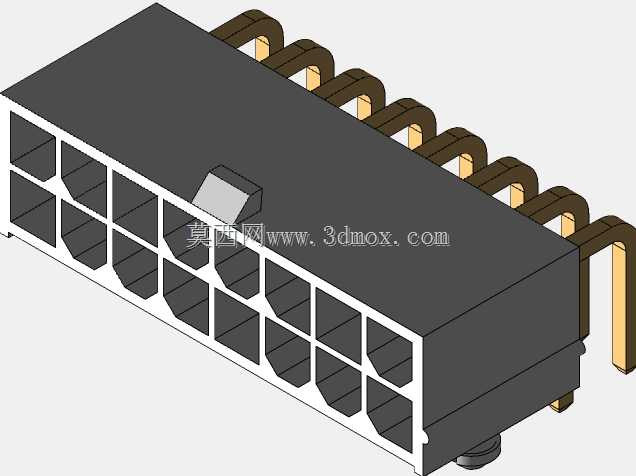

2x8弯针16pin板对板连接器结构设计

这款弯插式16pin连接器主要面向工控主板、电源模块、伺服驱动板卡的板间互联场景，在实际设备装配中，常用来实现主控板与功率驱动板、信号采集板的垂直方向信号与小电流传输，替代传统飞线焊接方案，大幅提升批量装配的一致性与后期维护的拆装效率。设计初期首先明确了板间安装的空间边界，弯针侧采用90度弯折结构，适配机箱内主板与侧板垂直排布的安装场景，避免直插连接器占用过多板上垂直空间，针脚排布采用2行8列的等距布局，针间距符合常规工业接插件通用标准，兼容市面上多数同规格接插件的焊盘尺寸，无需额外修改PCB封装即可直接替换。产品主体绝缘基座采用耐高温工程塑料材质，建模时特意在基座内部做了隔栏结构，每一个针脚孔位之间都设置了独立的绝缘挡墙，避免相邻针脚在过流时出现爬电、打火问题，同时基座边缘做了定位凸台，装配时可以直接卡入PCB上对应的定位缺口，防止过波峰焊时连接器出现偏移浮高。弯针部分采用黄铜基材镀锡处理，建模时还原了针脚的弯折圆角，避免直角弯折带来的应力集中问题，针脚焊接端做了微幅收窄处理，方便插入PCB焊盘孔，同时接触端设计了弹性收口结构，与对插端公座配合时能保持稳定的接触压力，减少振动工况下的接触不良概率。在安装边界设计上，基座整体高度控制在常规板间预留间隙范围内，弯针伸出PCB背面的长度符合波峰焊工艺要求，不会出现针脚过长碰壳、过短焊锡浸润不足的问题，基座两侧预留了卡扣位，可根据使用需求选配固定锁扣，在高振动的设备场景中可以锁定对插端，防止运输或运行过程中接插件松脱。建模过程中对所有配合面做了公差预留，绝缘基座与针脚的配合过盈量符合注塑嵌件工艺要求，对插导向面做了15度倒角，方便现场装配时快速对位，无需目视精准对准即可完成插合，减少产线装配的对位时间。
