混合式流体涡轮结构设计方案

项目分类:3D模型 发布时间:2021-09-02 ID:260499
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案
  • 混合式流体涡轮结构设计方案

该混合式液压涡轮的结构设计,核心瞄准中小功率液压能量回收、小口径流体管路余压利用的场景,在现有冲击式、反击式涡轮的性能空白区间做结构平衡,适配对安装空间有严格限制、同时需要兼顾宽工况效率的流体回路。从实际用途来看,这类结构既可以嵌入小型液压系统的回油管路回收节流损失的压力能,也能适配低水头小流量的水力发电场景,还可作为微型液力传动的核心动力元件,相比传统结构能在变流量工况下保持更稳定的能量转换效率,不会因为入口流速波动出现效率陡降的问题。

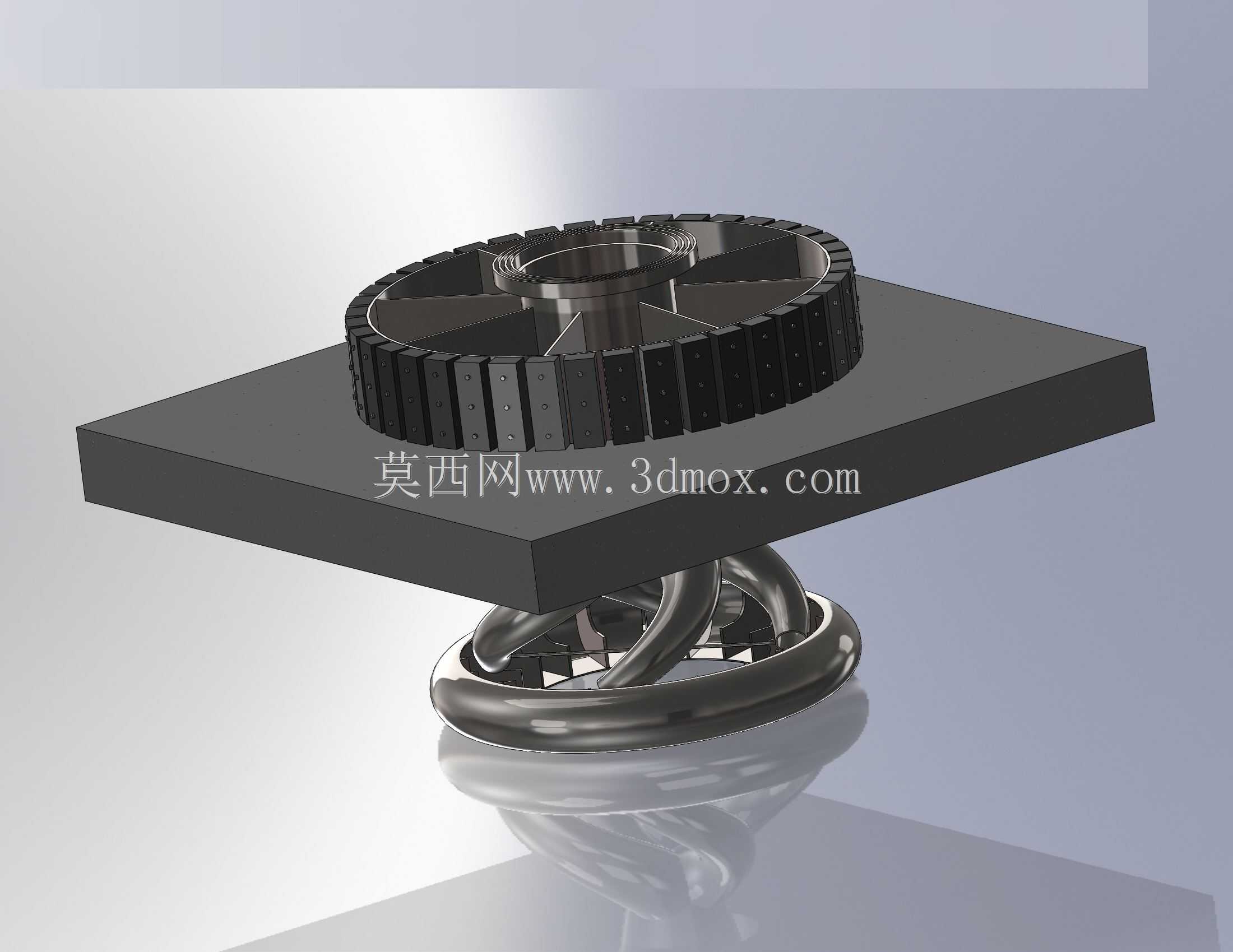

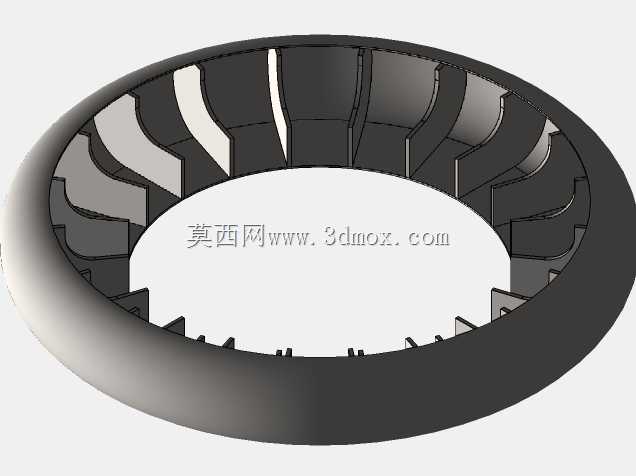

功能特性上,该结构融合了离心式涡轮的大流量适配能力与轴流式涡轮的高转换效率优势,轮盘外缘做了等距分布的栅格状叶片槽,叶片采用变曲率扭面设计,入口段的大倾角结构可以快速承接切向进入的流体,将流体的旋流动能逐步转化为轮盘的旋转机械能,轮盘下方集成的螺旋涡道结构并非支撑部件,而是流体流出轮腔前的二次导流结构,能将轮盘出口处仍带有残余环量的流体进一步整流,减少出口涡流造成的能量损失,同时避免流体直接冲击壳体产生的结构振动与流致噪声。

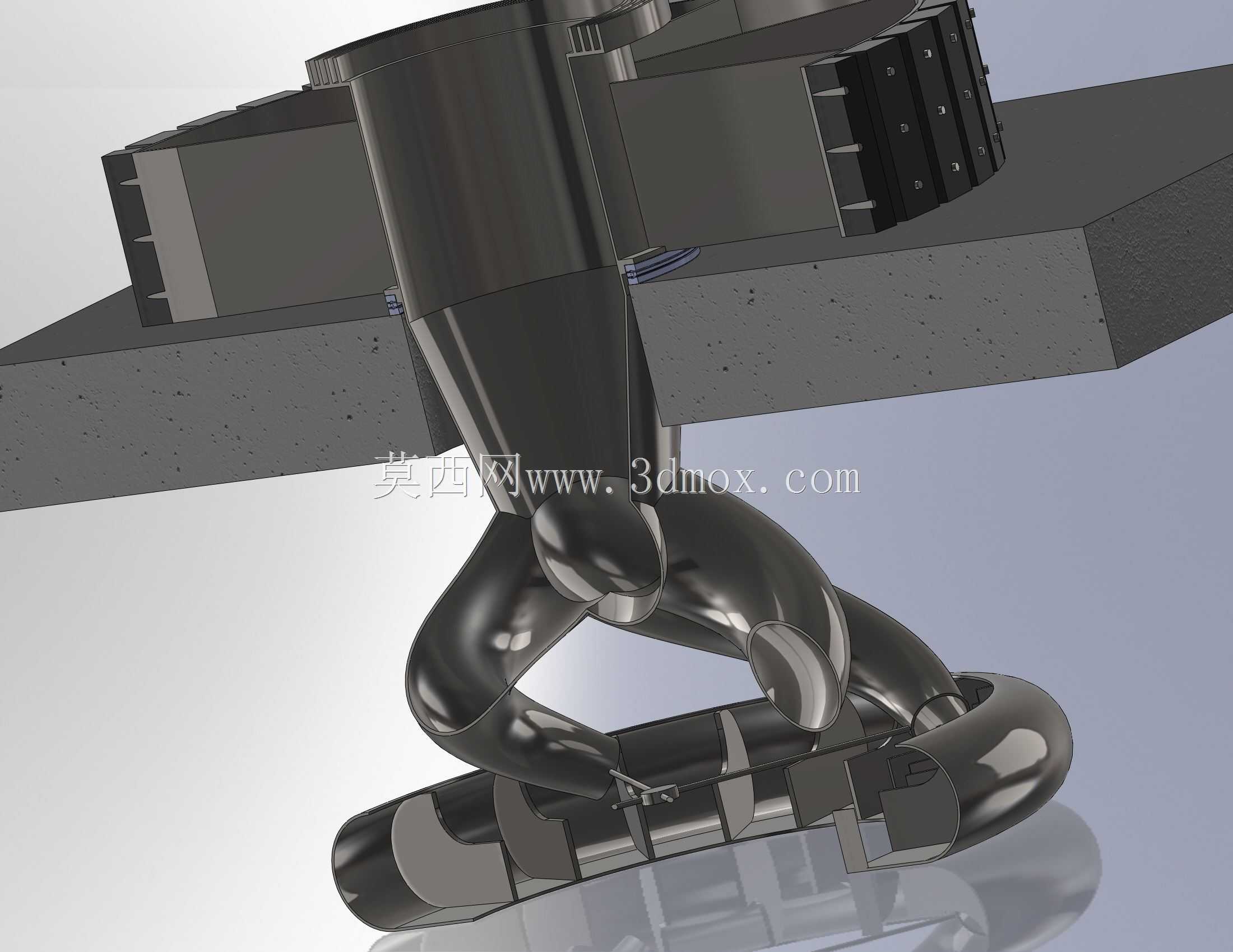

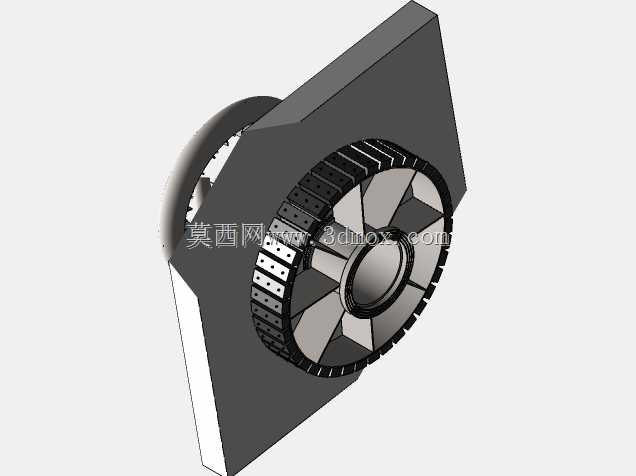

设计思路上没有沿用传统涡轮的单级流道布局,而是在轮盘下方增设了环形汇流腔与螺旋导流筋配合的结构,流体从轮缘进入叶片槽后,沿径向向内流动的过程中完成第一次能量交换,之后进入下方的螺旋涡道,沿涡道螺旋下行的过程中完成第二次能量交换,这种两级能量转换的结构,能在相同轮盘直径下提升15%左右的能量利用率,同时降低对入口流体压力的要求。结构的安装边界做了扁平化处理,轮盘上方的方形安装基板预留了标准化的安装孔位,可直接适配通用的液压阀块安装面,不需要额外设计转接法兰,整体轴向尺寸控制在同功率传统涡轮的60%左右,径向尺寸与同规格液压马达保持一致,能直接替换现有回路中的同尺寸元件,不需要对周边管路布局做大规模调整。

过流表面的曲率过渡全部做了圆角处理,避免直角结构造成的流体脱流,叶片与轮盘的连接位置做了加厚过渡,可承受更高的流体冲击载荷,适配含少量杂质的液压油或水体介质,不会因为局部应力集中出现叶片断裂的问题,螺旋涡道的螺距采用渐变设计,入口段螺距较大以承接大流量来流,出口段螺距逐步收窄以提升流体流出的平顺性,整体结构没有复杂的异形曲面,常规的五轴加工甚至精密铸造都能完成生产,加工成本相比同性能的精密涡轮更低,适合批量配套在小型液压能量回收装置、微型水力发电单元、液力传动模组中使用。
