八开门落地式电气设备安装柜体结构

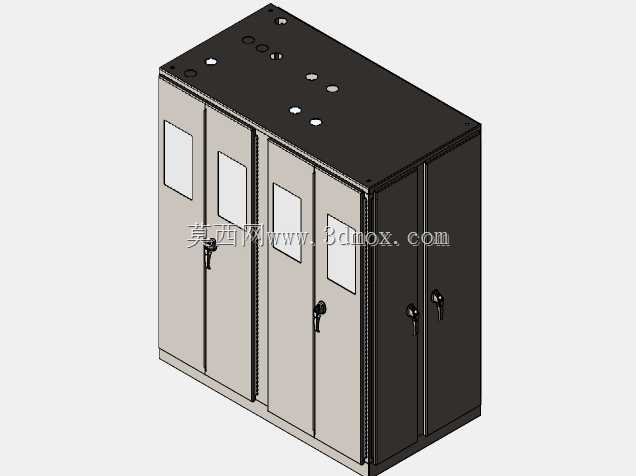

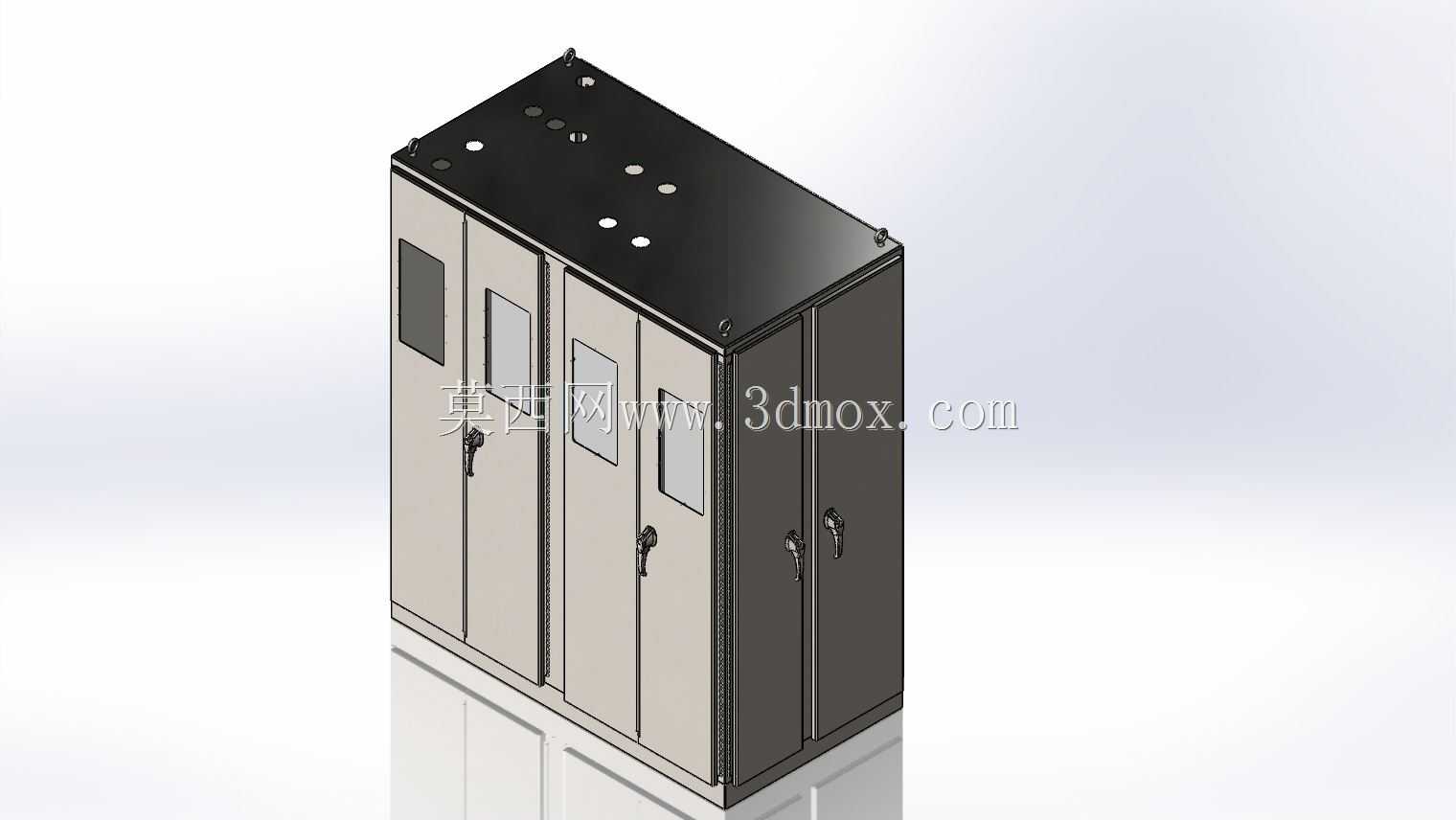

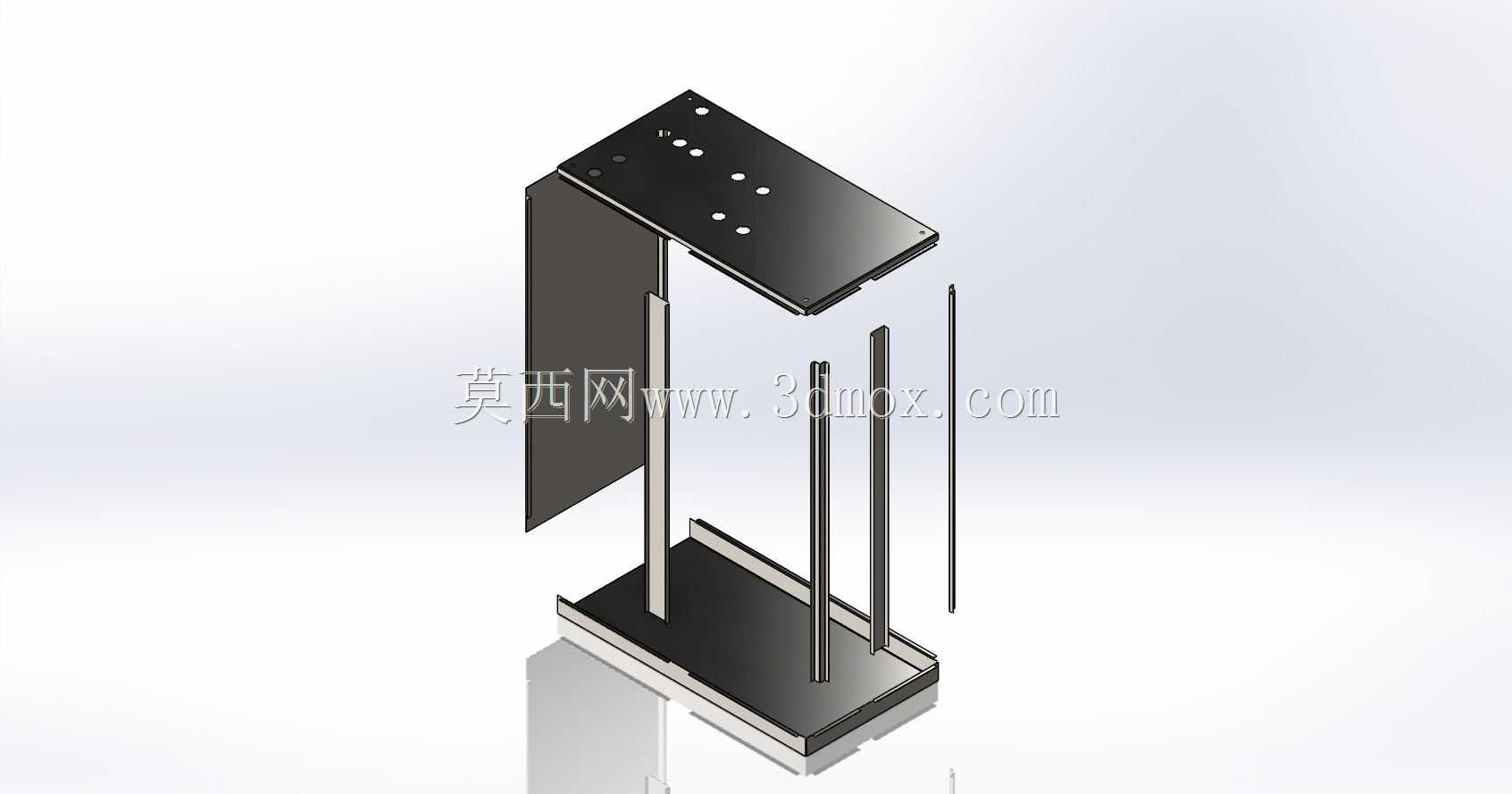

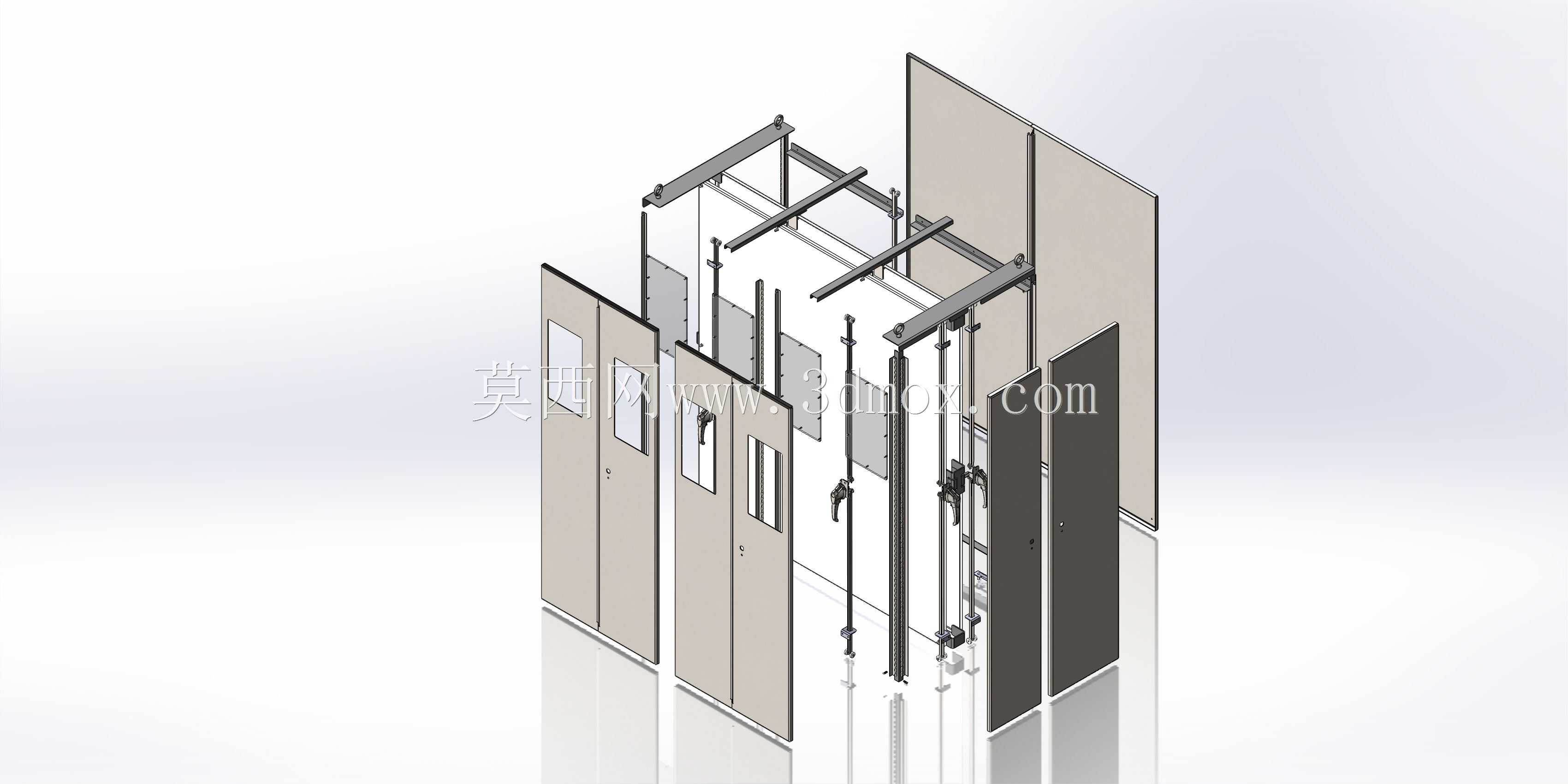

这款八开门落地式柜体，主要面向工业厂房、商业配电间、车间设备集群区域的电气元件集中安装场景使用，日常承担低压配电回路、信号控制模块、小型传动驱动单元的承载与防护功能，区别于壁挂式小型箱体，这类落地结构可容纳更多回路元件，适配多支路供电、多信号点位联控的布线需求。从结构设计逻辑来看，柜体整体采用金属钣金拼接成型，顶部预留的多组安装孔位，一方面用于柜体吊装转运时的吊具固定，另一方面可作为顶部进出线的穿线预留位，适配上进上出的布线施工需求，避免地面开槽布线的额外施工量。柜体正面设置八扇独立柜门，每扇柜门均配置独立锁具，可根据不同回路的运维权限做分区管控，避免无关人员误触关键回路元件，部分柜门预留的透明观察窗，无需开启柜门即可直接观察内部仪表的运行状态、指示灯告警情况，减少日常巡检的开门操作频次。设计阶段充分考虑了现场安装的边界条件，柜体底部做了平整的安装基准面，可直接通过膨胀螺栓固定在水泥地面或防静电地板的承重基座上，柜体深度方向预留了足够的布线空间，可容纳线槽、导轨、接线端子排的分层布置，强弱电回路可在柜内做物理分隔，减少信号干扰问题。柜体侧面采用整板折弯成型，无额外拼接缝隙，可阻挡日常生产环境中的粉尘、飞溅水渍侵入柜内，防护等级适配常规室内工业场景的使用要求，柜门与柜体的贴合处做了折边处理，可提升柜门闭合后的结构刚性，减少长期开关门产生的形变。从实际运维角度出发，多门结构的设计可让运维人员针对单回路故障时，仅开启对应区域的柜门即可完成检修操作，无需打开整面柜体面板，降低检修过程中对其他正常运行回路的触碰风险，柜内的安装板可根据元件尺寸做灵活调整，适配不同规格的断路器、接触器、控制模块的安装固定，无需额外做打孔改造。柜体顶部的边角位置做了圆弧过渡处理，避免吊装、转运过程中尖锐边角造成的施工磕碰损伤，整体结构的承重冗余可满足满配元件后的长期承重需求，不会出现柜体变形、柜门错位的问题。
