壁挂式电气控制防护外壳钣金结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260608
  • 壁挂式电气控制防护外壳钣金结构设计
  • 壁挂式电气控制防护外壳钣金结构设计
  • 壁挂式电气控制防护外壳钣金结构设计
  • 壁挂式电气控制防护外壳钣金结构设计

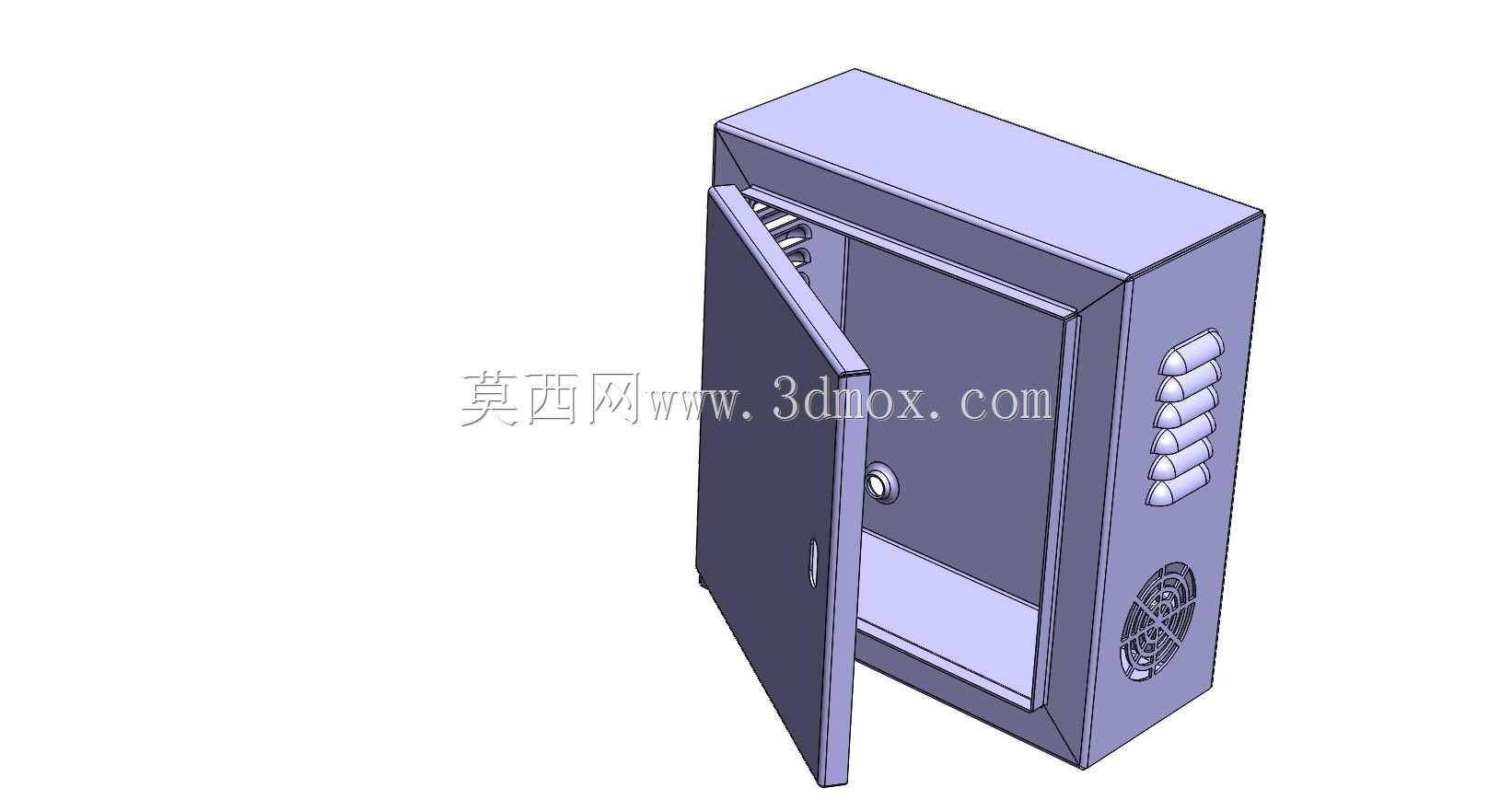

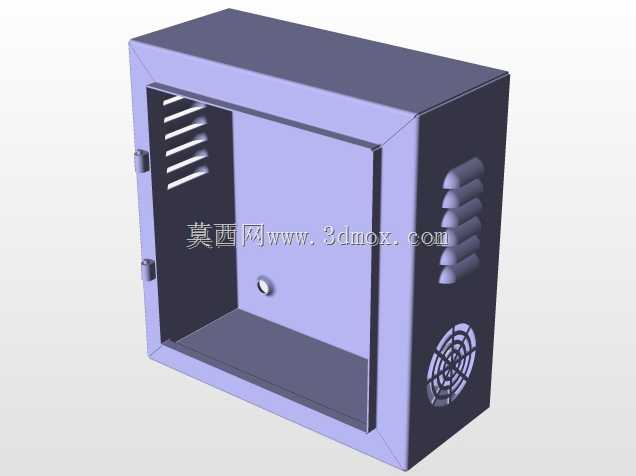

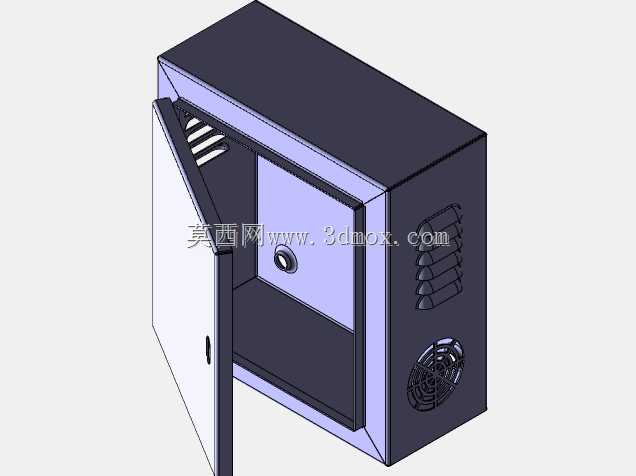

这款壁挂式电气外壳主要面向工业现场低压配电、小型设备控制回路的集成安装场景,常见于车间生产线旁、楼宇配电竖井、户外设备配套点位,用来承载断路器、接触器、接线端子排等低压电气元件,为内部器件提供物理防护与电磁屏蔽,避免粉尘、飞溅液体、外力磕碰对电气回路造成损坏,同时隔绝带电部件与人员的直接接触,满足低压配电场景的安全防护要求。从结构设计来看,整体采用冷轧钢板钣金折弯成型的工艺路线,壳体主体为单开门壁挂结构,门体与主壳体通过侧边暗藏式铰链连接,开合角度可满足内部元件安装接线的操作空间需求,门体侧边设置锁具结构,闭合后可实现门体与壳体的紧密贴合,配合边缘的折弯翻边结构,可阻挡大部分粉尘与溅水侵入,适配常规工业室内环境的防护等级要求。壳体侧面预留了多组进出线格兰头安装位,采用上下分层排布的方式,可根据现场布线需求选择不同位置开孔,适配动力线、控制线、信号线的分开走线需求,避免不同电压等级线路之间的信号干扰;壳体下部设置通风散热孔位,配套安装轴流风扇的安装支架,当内部安装发热功率较大的元件时,可加装散热风扇形成内部空气对流,带走元件工作产生的热量,避免壳体内温度过高导致电气元件寿命衰减。设计过程中优先考虑了钣金加工的工艺性,所有折弯处均预留了合理的折弯半径,避免折弯处出现应力集中导致板材开裂,壳体内部预留了标准化的安装导轨固定位,可直接适配市面通用的DIN导轨安装,无需额外打孔加工,同时在壳体背部设置了壁挂安装挂孔,挂孔采用上大下小的葫芦孔结构,安装时可先将膨胀螺栓固定在墙面,再将壳体挂装后微调位置,降低现场安装的操作难度。外形尺寸方面,整体宽度控制在400mm级,高度在600mm级,深度在200mm级,属于小型壁挂电控箱的常规尺寸区间,既可以容纳单回路的控制元件,也可满足小型PLC、开关电源、端子排的集成安装需求,安装时背部距离墙面预留10mm左右的间隙,既可以保证背部通风,也可避免墙面凝露直接渗入壳体内部。门体内侧预留了标识牌粘贴区域与线槽安装位,可在门体上安装按钮、指示灯等操作元件,内部走线通过线槽规整排布,方便后期维护检修时的线路查找,壳体所有拼接处均采用点焊固定后打磨平整,表面经过磷化喷塑处理,提升壳体的防锈耐腐蚀能力,适配多粉尘、轻度潮湿的工业现场使用环境。
