壁挂式工业电气防护金属箱体结构

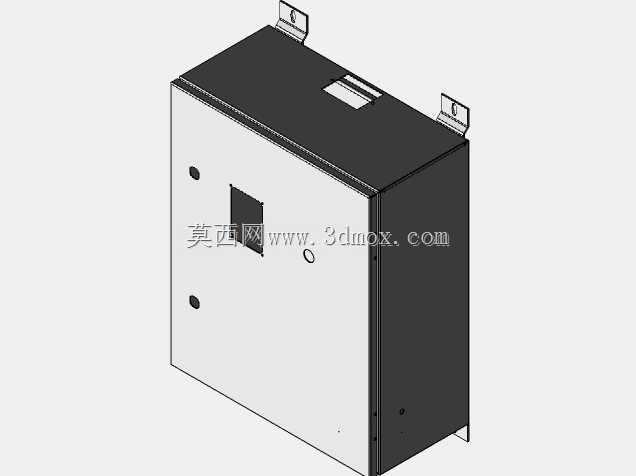

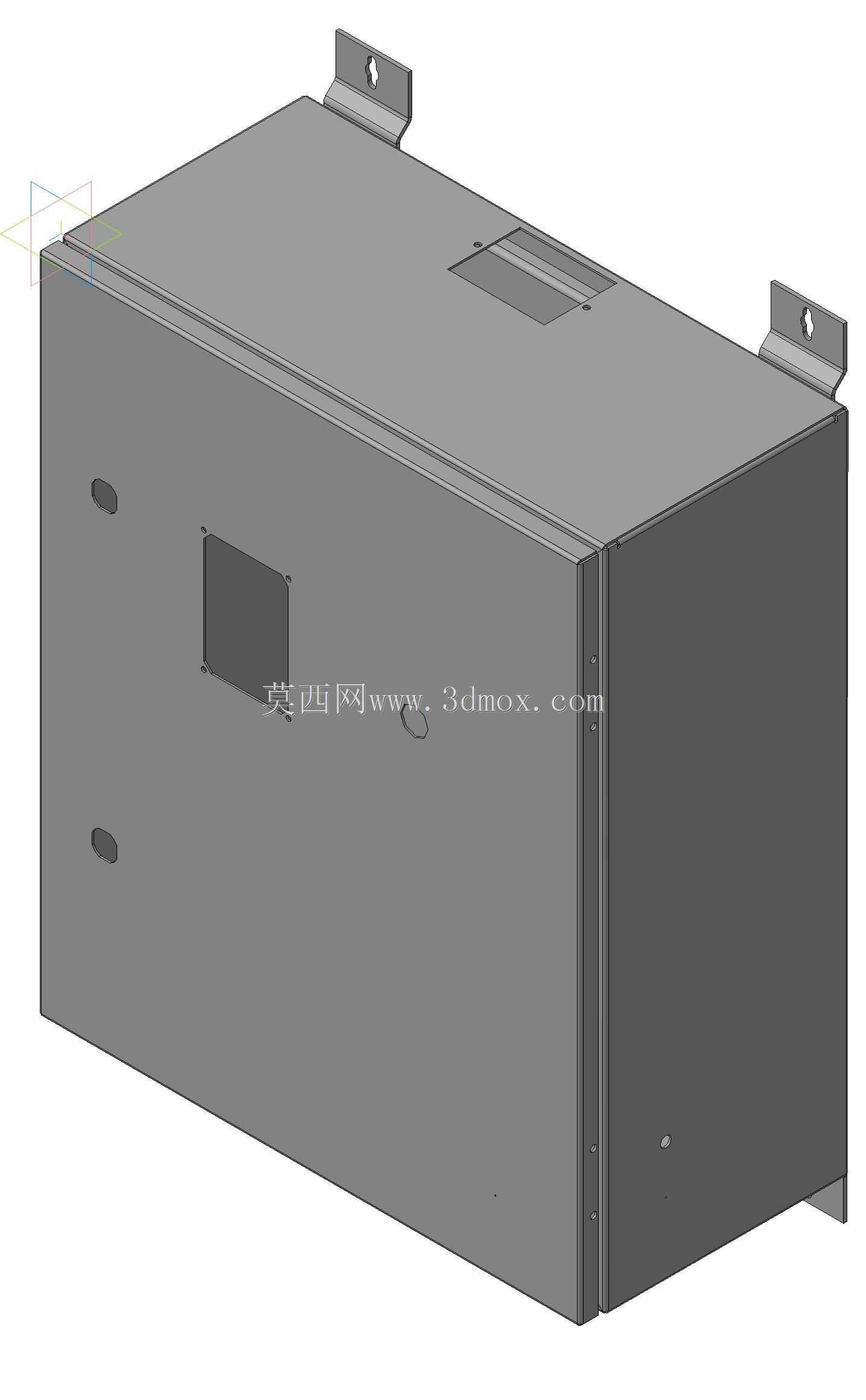

这款壁挂式金属箱体主要面向工业现场的电气元件收纳、防护场景使用，常见于车间设备侧旁、厂房立柱、设备机架立面的安装位，用来承载小型断路器、接线端子排、信号转换模块这类低压电控元件，避免车间内的粉尘、切削液飞溅、意外磕碰对内部电气件造成损伤，同时也能规整零散的布线，降低现场线路杂乱带来的安全隐患。从结构设计来看，整体采用封闭式钣金折弯拼焊结构，主体为长方体腔体，侧壁预留的两个椭圆形开孔是用于线缆进出的穿线位，开孔边缘做了钝化翻边处理，避免穿线时割破线缆绝缘层；正面预留的方形安装位可嵌入小型观察窗或者操作面板，无需开启箱门就能查看内部元件状态或者操作急停、复位按钮。顶部伸出的两个带安装孔的挂耳是核心安装受力结构，挂耳与箱体主体采用折弯一体成型加焊接加固的工艺，安装孔位适配常规膨胀螺栓或者设备配套的安装螺丝，安装时可直接将箱体挂装在垂直立面，无需额外做底部支撑结构，能有效节省车间的安装空间，适配狭窄的设备间隙安装需求。箱体的拼接缝处做了折边咬合处理，配合装配时的密封胶条可实现基础的防尘防溅能力，满足一般工业车间的IP防护等级要求，腔体内部预留了通用的安装导轨固定孔位，可直接卡装标准宽度的电气安装导轨，不需要二次打孔加工，能大幅缩短现场装配的工时。设计过程中优先考虑了钣金加工的工艺性，所有折弯角度均采用常规90度折弯，无特殊异形折弯结构，板材选用常规冷轧钢板，下料、折弯、焊接的工序都适配普通钣金加工厂的常规设备，不需要开模或者特殊工装，能有效控制加工成本。箱体的边角处均做了小圆角过渡，避免安装维护时尖锐边角划伤操作人员，侧面的拼接位采用隐藏式焊点设计，外部无突出的焊疤，整体外观平整，做喷塑处理后可适配多数工业现场的外观要求。安装边界方面，挂耳的安装孔中心距与箱体主体的宽度做了匹配设计，挂装后箱体背面与安装立面预留有微小间隙，可避免墙面凝露直接接触箱体背面造成锈蚀，同时也能给箱体内部提供一定的散热空间，适配小功率电气元件的自然散热需求，不需要额外加装散热风扇即可满足常规工况的温升要求。
