立式工业罐体过滤装置结构设计

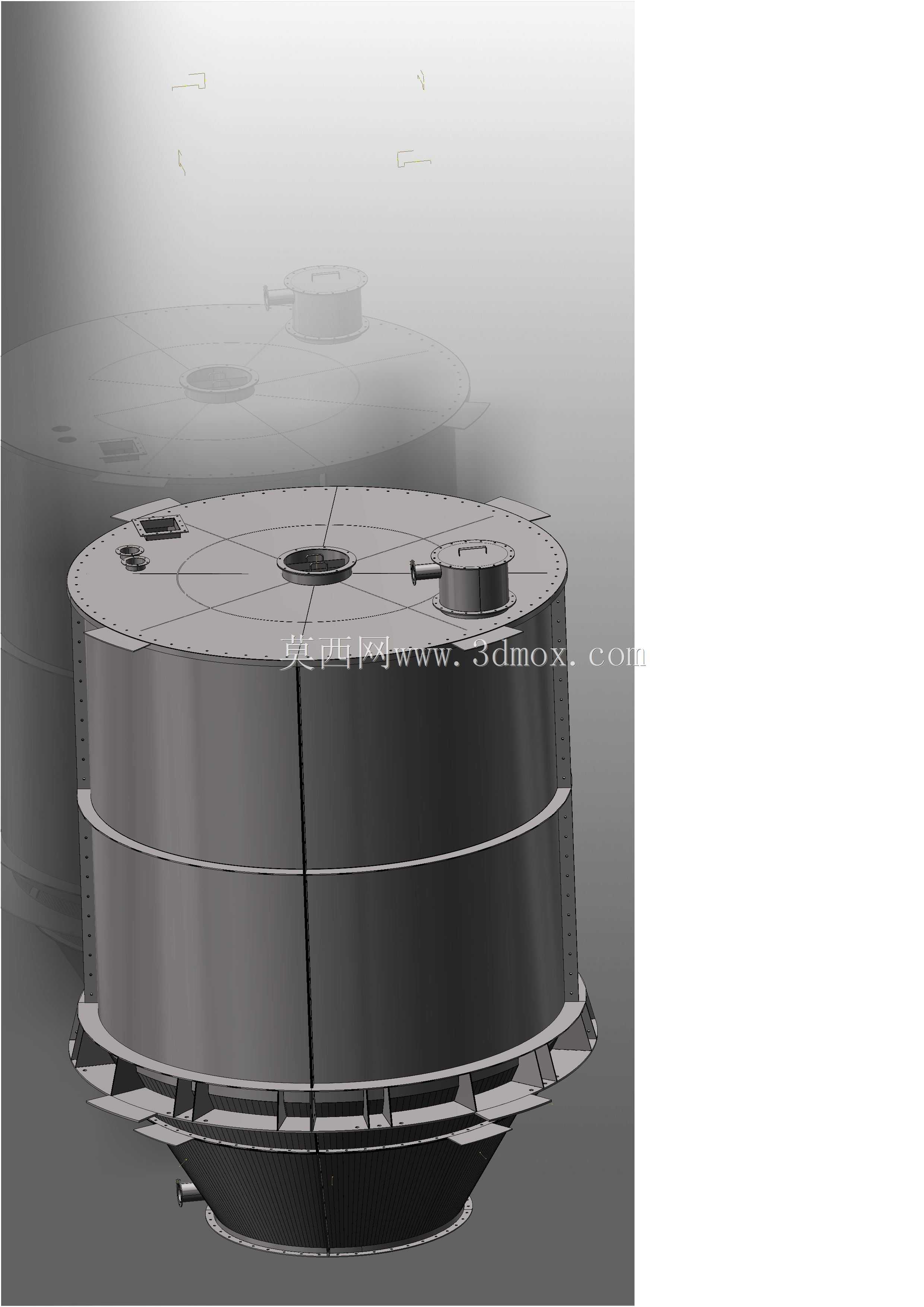

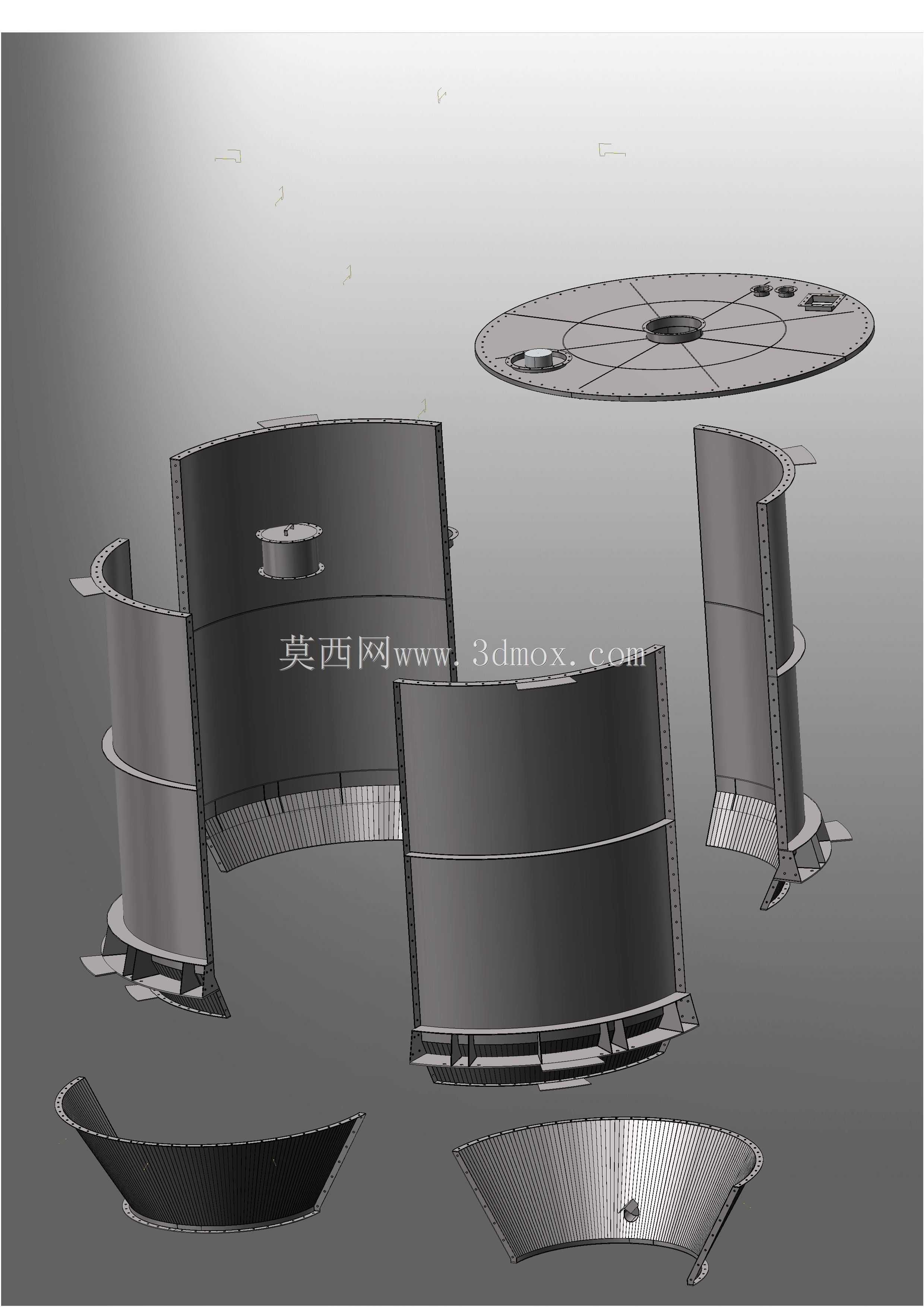

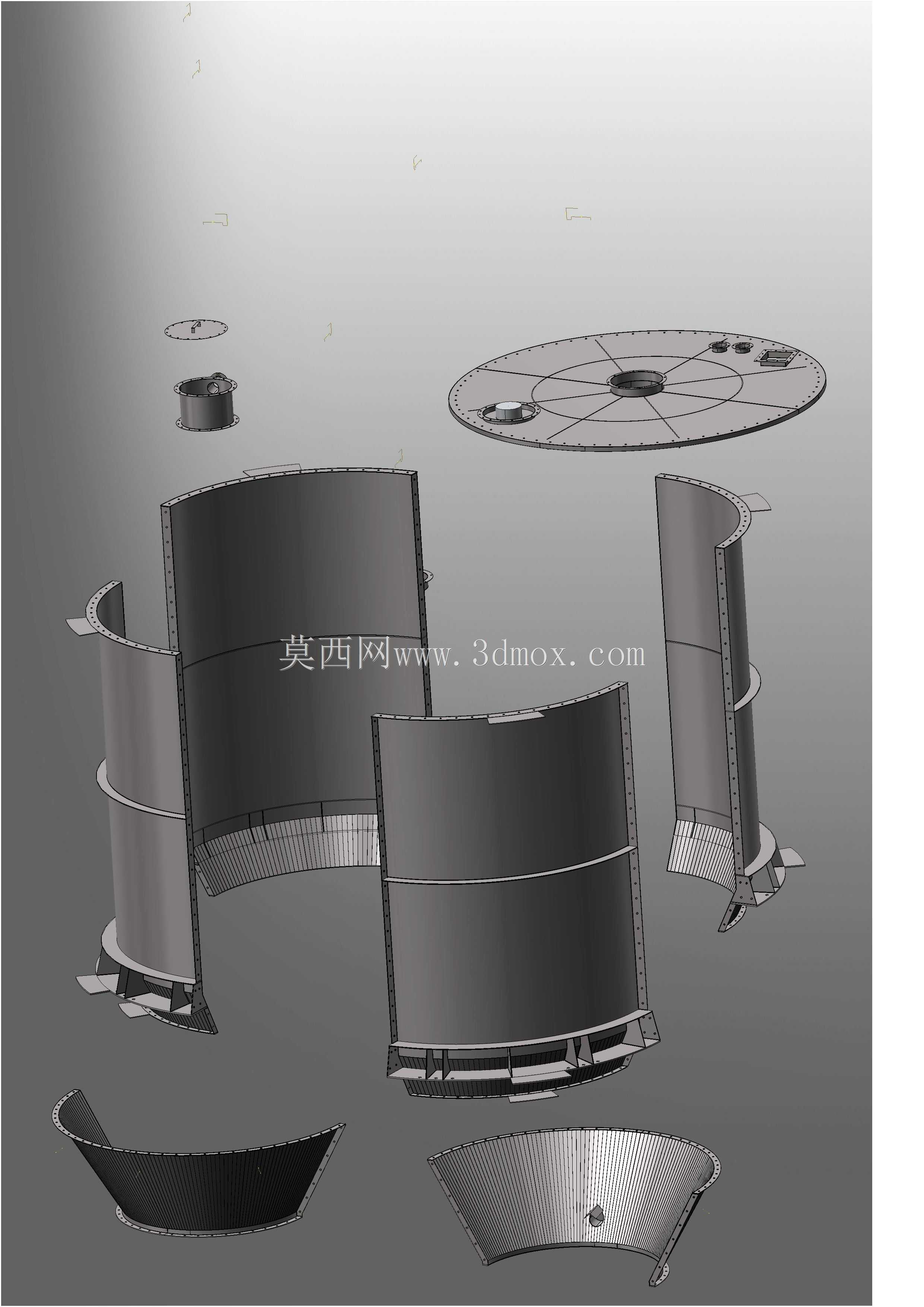

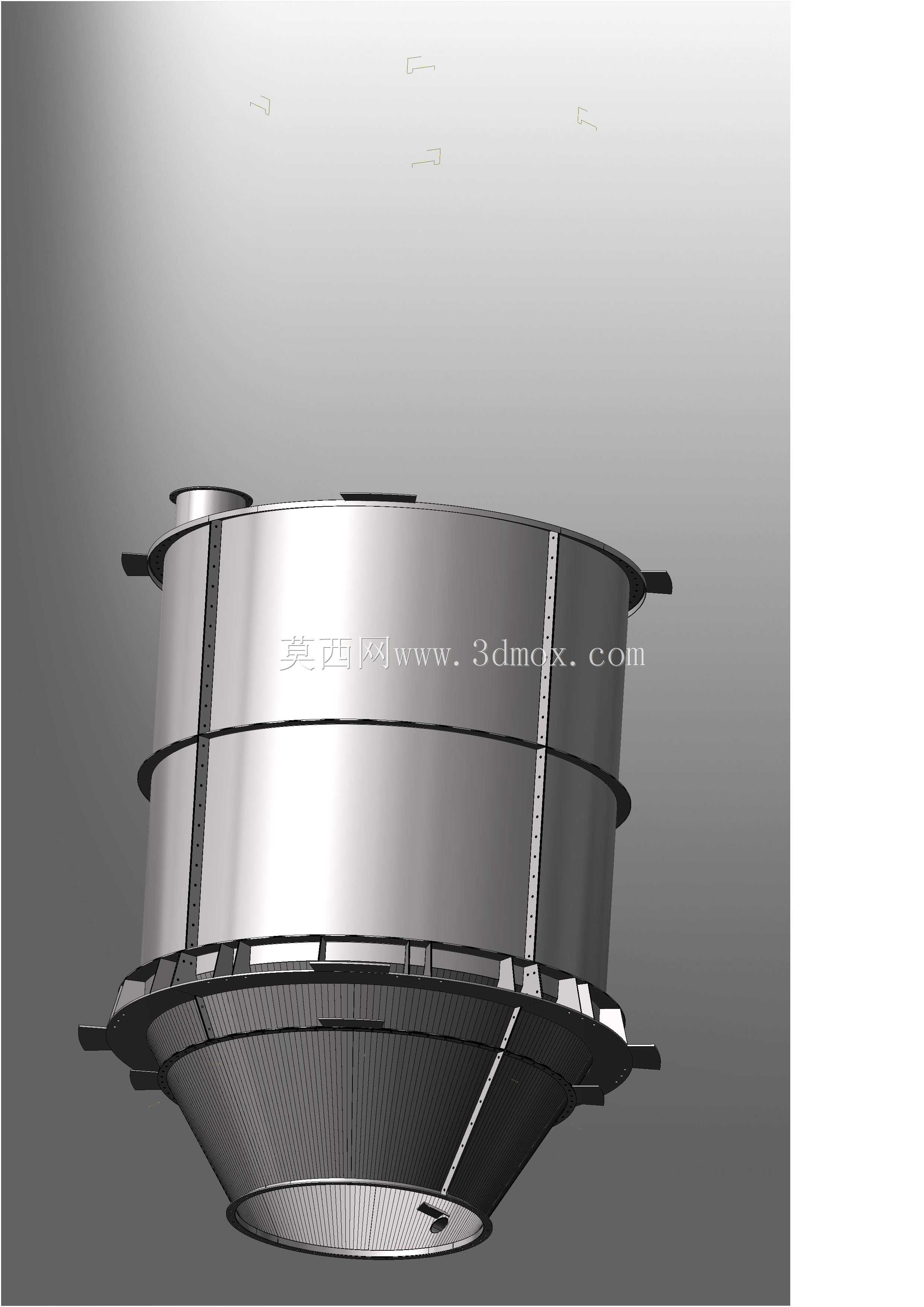

该立式过滤装置主要应用于化工、市政水处理、食品加工等行业的流体介质净化环节，可对液相物料中的固体悬浮颗粒、胶体杂质进行截留分离，保障下游工艺管路、泵阀设备不受杂质磨损堵塞，也可用于工艺循环水的预处理工序，适配大流量连续作业的生产场景。设备整体采用立式圆筒形罐体结构，设计时优先考虑了现场安装的占地需求，相较于卧式过滤设备，同处理量级下立式结构的水平投影面积更小，适合厂房空间紧凑的技改项目布局。罐体上下端采用锥形封头过渡结构，下锥段设计为大角度收窄形态，既便于过滤后截留的杂质向底部排污口汇集，也能减少介质在罐内的流动死区，避免杂质长期沉积在罐壁角落引发的板结问题。顶部封头设置了快开式检修口与排气接口，日常运维时无需拆卸整体管路即可完成滤料更换、内部构件检修作业，排气接口可在设备开机充液时快速排尽罐内空气，防止气阻影响介质流通效率。罐体侧壁设置了多层环形加强筋结构，在设计承压范围内可有效降低罐壁板材厚度，兼顾结构强度与设备自重控制，侧壁预留的介质进出口采用标准法兰连接形式，可直接对接同公称通径的工业管道，安装时无需额外加工转接构件。设备底部设置了环形支撑裙座，裙座上均匀分布的地脚螺栓孔可直接与混凝土基础或钢制操作平台固定，安装边界预留了足够的螺栓操作空间，现场施工时无需额外调整基础预埋件位置。内部滤件安装位采用模块化卡槽设计，可根据过滤精度需求更换不同目数的滤篮、滤芯组件，介质从罐体上部进入后经布流板均匀分散至整个过滤截面，避免局部流速过快冲蚀滤件，过滤后的洁净介质从下部出口汇流排出，整个流道设计沿程阻力损失控制在合理区间，可降低配套输送泵的扬程选型要求。设计过程中对罐体的焊缝位置做了避水处理，所有对接焊缝均避开了加强筋与支撑件的安装位置，便于后续无损检测与防腐施工，罐体外部的附属构件均采用圆滑过渡连接，减少积液积灰的死角，适配户外安装或潮湿车间的使用环境。
