4寸法兰连接篮式管道过滤装置

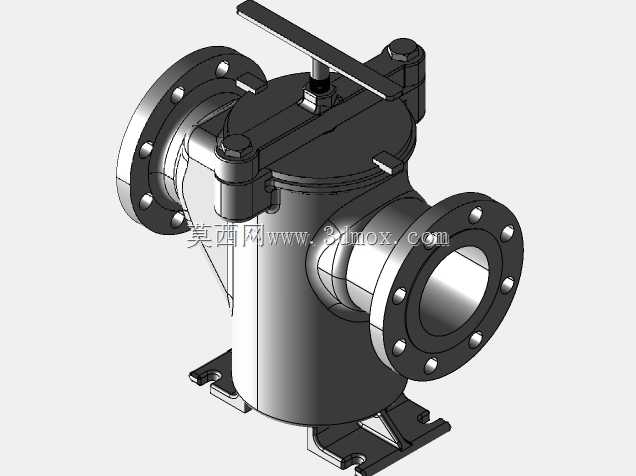

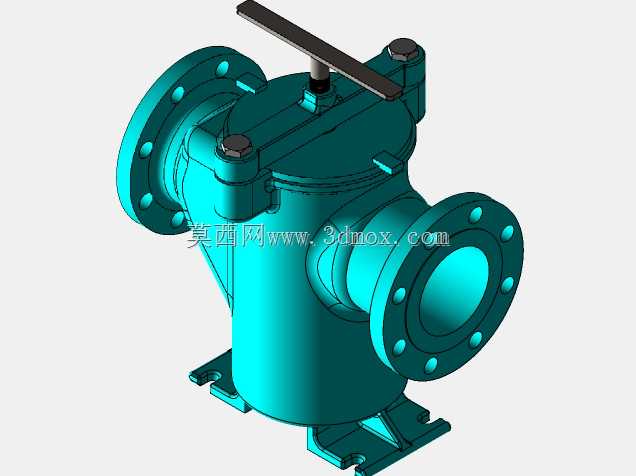

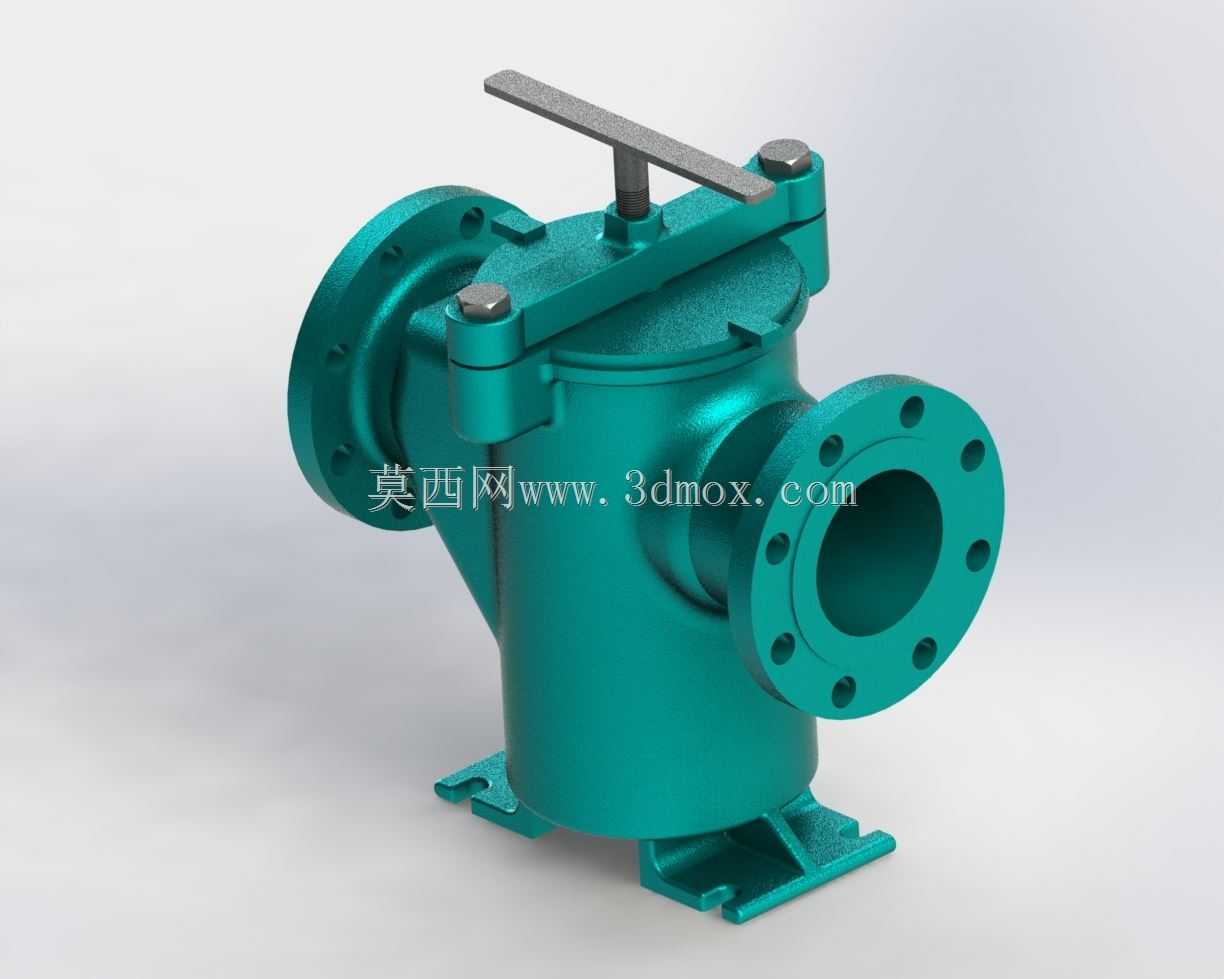

在化工、市政给排水、油气输送、循环冷却水系统等流体输送场景中，管路内的焊渣、锈蚀碎屑、介质结垢颗粒、施工遗留杂物等固体杂质，极易造成下游阀门卡涩、换热设备流道堵塞、泵体叶轮磨损、精密仪表测量失准等问题，篮式过滤器作为管路系统中前置粗滤环节的核心部件，承担着拦截固体杂质、保护下游关键设备的作用。这款4寸规格的篮式过滤器，采用直通式侧进侧出的法兰连接结构，进出口法兰的螺栓孔位、密封面尺寸匹配对应压力等级的管道法兰标准，安装时可直接与同通径的工业管道对接，底部设置带安装孔的一体式支脚，可通过螺栓固定在管道支架或设备基础上，避免管路运行过程中设备自重对法兰接口造成额外弯矩，适配水平安装的管路布局，安装时需注意筒体上标注的介质流向箭头与管路实际流向一致，快开压盖的操作手柄需预留足够的操作空间，方便后期开盖清理滤篮。设备整体采用筒体承压结构，顶部设置带快开压杆的密封盖，无需完全拆卸螺栓即可快速开启，取出内部的篮状过滤元件进行杂质清理，压杆锁紧结构配合密封垫片可保证运行过程中无介质泄漏，相比螺纹连接的小通径过滤器，快开结构大幅降低了运维清理的操作难度与耗时。内部滤篮采用冲孔板加支撑网的结构，可根据输送介质的杂质粒径需求更换不同过滤精度的滤篮，流体从入口法兰进入筒体后，因流道突然扩容流速降低，密度较大的杂质会直接沉降到筒体底部，其余杂质随流体穿过滤篮时被拦截在滤篮内侧，过滤后的洁净介质从出口法兰流入下游管路，这种结构相比Y型过滤器拥有更大的容污空间，清理周期更长，压损更低，适合杂质含量较高的流体输送场景。建模过程中严格遵循管路附件的设计规范，法兰密封面、螺栓孔间距、支脚安装孔位、快开压杆的活动行程均按照实际工程安装尺寸还原，筒体壁厚、压盖锁紧结构的强度匹配常规1.6MPa公称压力的使用要求，进出口法兰的同轴度、支脚安装面的平面度均满足工程装配公差要求，模型可直接用于管路系统的三维布局设计、支吊架载荷核算、运维操作空间校验等场景，也可作为过滤类设备结构设计的参考样例，帮助设计人员快速掌握篮式过滤器的内部结构、安装边界与操作空间需求，避免管路布局时出现安装干涉、操作空间不足等工程问题。
