液化电力工况过滤脱碳装置结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260529
  • 液化电力工况过滤脱碳装置结构设计
  • 液化电力工况过滤脱碳装置结构设计
  • 液化电力工况过滤脱碳装置结构设计

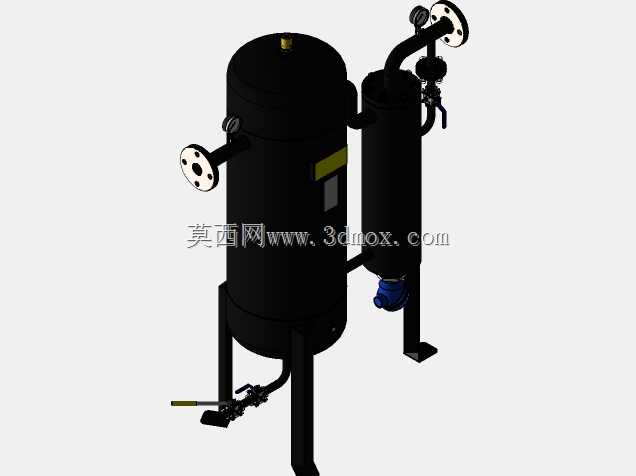

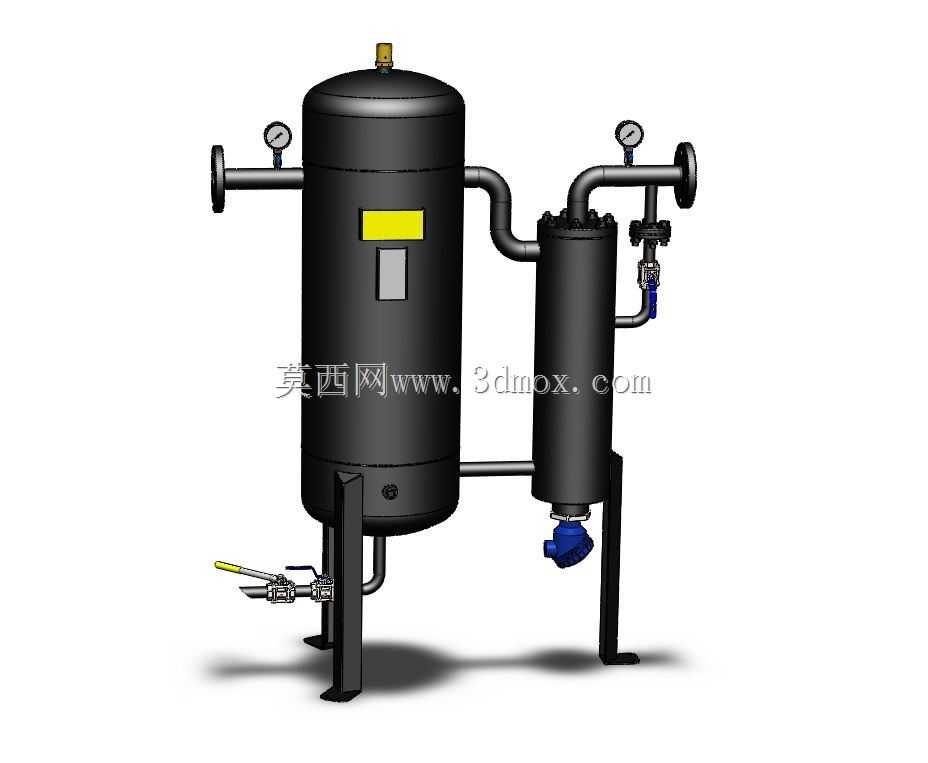

这套过滤脱碳装置主要面向中小规模液化电力配套的气源净化场景,适配沼气提纯、天然气预处理等前端气源处理环节,核心作用是在气源进入液化单元前,脱除气相中夹带的液态杂质、固体颗粒以及部分酸性碳质组分,避免后续液化工段的节流元件、换热流道出现堵塞、腐蚀问题,保障液化流程的连续稳定运行。从结构布局来看,装置采用主副罐体串联的立式安装形式,主罐体承担粗滤与气液分离功能,副罐体承担精滤与深度脱碳的功能,两个罐体通过底部排污连通管、中部工艺连通管形成完整的流路,无需额外搭建复杂的外接管线,整体撬装式的支架设计可以直接固定在硬化地面上,安装时仅需对接进气、出气、排污三个外接接口,大幅缩减现场安装的配管工作量。主罐体顶部设置排气阀与压力表接口,侧部切向布置进气口,含杂质的气源进入罐体后沿筒壁形成旋流,依靠离心力将大粒径液滴、固体颗粒甩向筒壁,沉降到罐体底部的集污腔,经过初步分离的气相向上穿过滤芯层,滤除剩余的细小杂质后从主罐体侧上部的出气口进入连通管线,流向副罐体。副罐体内部装填专用脱碳吸附填料,气相从上部进入后自上而下穿过填料层,脱除气相中的二氧化碳组分,之后从副罐体侧部的出气口排出,进入后续液化工段,副罐体顶部同样设置压力表用于监测前后压差,判断填料是否需要更换,底部设置自动排污阀,可定期排出沉积的液态杂质与填料碎屑。设计过程中充分考虑了现场运维的便利性,主副罐体的人孔、手孔位置都预留了足够的操作空间,底部排污阀的操作高度适配常规站立操作的人体工程学要求,支架的支脚位置预留了地脚螺栓安装孔,可适配不同载荷等级的混凝土地面安装要求,罐体上的压力表、阀门接口都采用标准管螺纹连接,方便现场更换易损件。整套装置的流道设计充分考虑了压损控制,所有连通管线的转弯处都采用大曲率半径的弯头,避免直角弯头造成的局部压损过大,罐体内部的流道截面经过核算,保证气相在罐体内的流速处于杂质沉降的合理区间,既不会因为流速过高导致已沉降的杂质被二次夹带,也不会因为流速过低造成设备体积不必要的增大,适配350Kg/h处理量下的连续运行要求。
