住宅配套雨水收集过滤储水装置

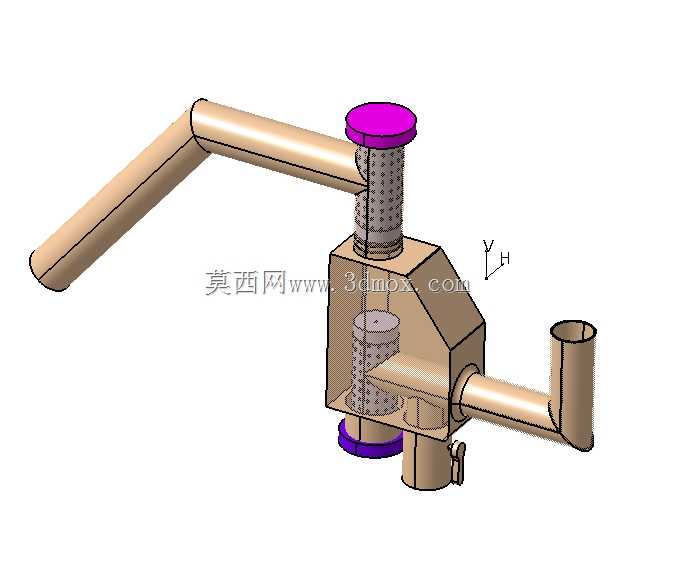

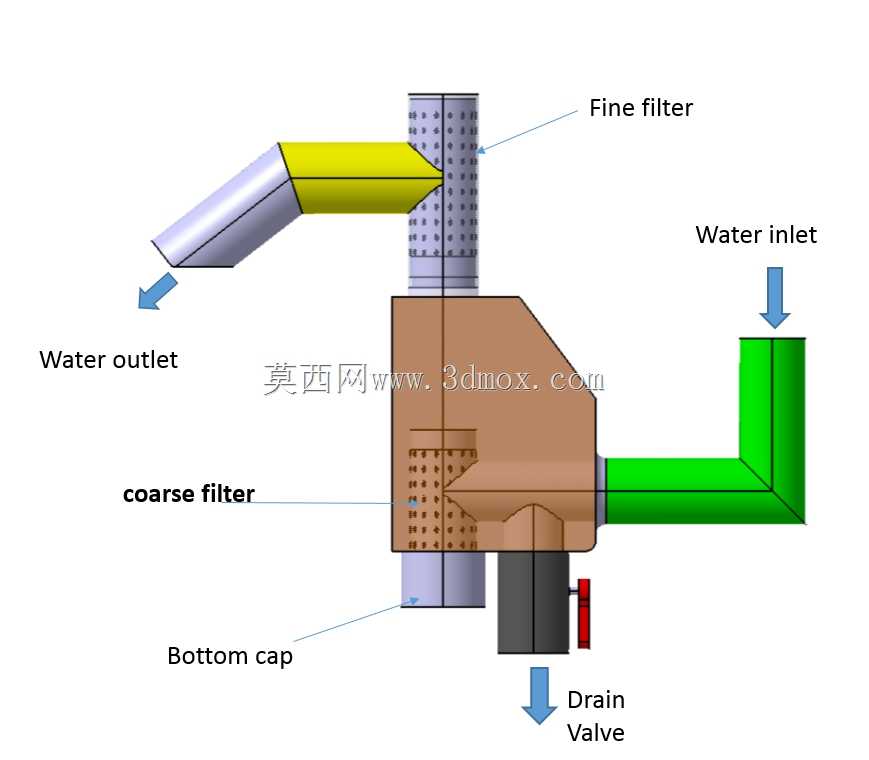

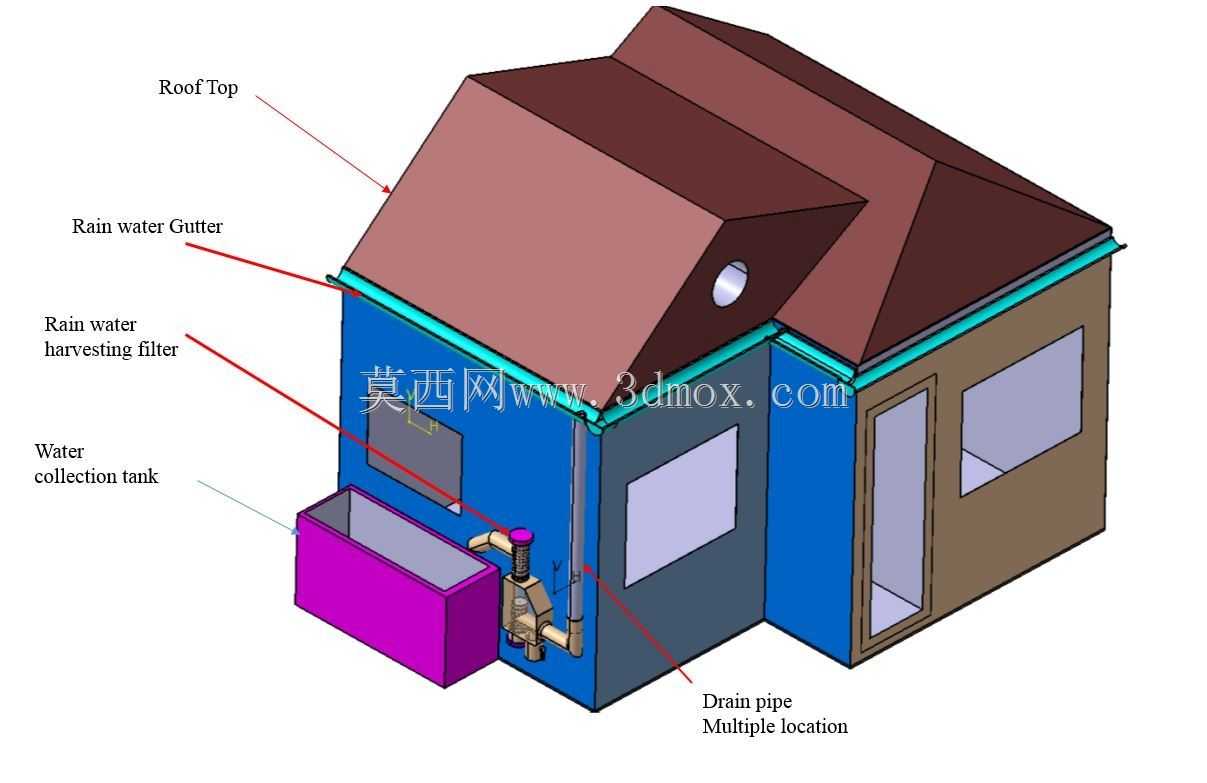

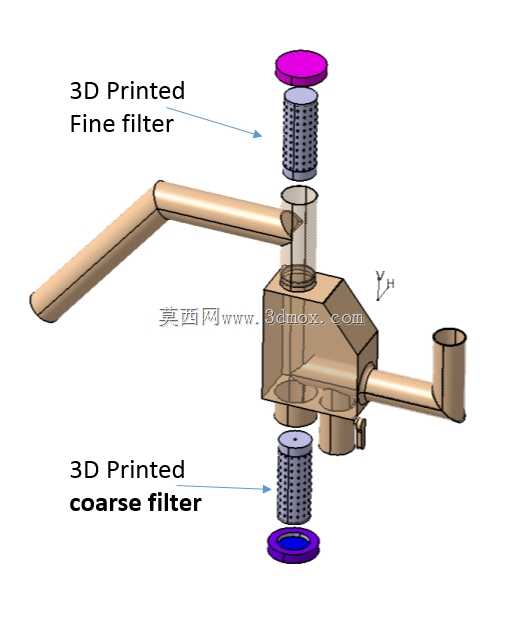

这套装置适配独栋住宅、乡村自建房的屋面雨水资源化利用场景，核心解决常规屋面雨水收集过程中杂质混入、初期雨水弃流、储水前净化的实际工程问题，无需外接电力即可完成全流程雨水处理，适配无稳定供电的郊野、乡村建筑使用。从安装边界来看，整套装置沿建筑外墙布置，檐沟固定于屋面挑檐边缘，下水管沿墙身垂直布设，过滤单元与储水箱紧贴墙根安装，不占用建筑正面通行空间，储水箱顶部预留检修开口，日常清掏杂质无需拆解主体管路，适配常规2-3层住宅的檐口高度，管路接口采用标准60mm三通接头，可直接匹配市面通用的民用排水管材，无需定制异型连接件。设计阶段优先考虑无动力运行逻辑，完全依靠雨水自重完成汇流、过滤、储水全流程，檐沟承接屋面汇流的雨水后，通过垂直下水管输送至过滤单元，过滤段设置两级处理结构，粗滤层先拦截树叶、鸟粪、屋面积尘等大体积杂质，后续带活性炭的细滤层去除雨水中混有的有机析出物、残留消毒成分，过滤后的洁净雨水直接汇入侧边储水箱，可直接用于庭院浇灌、路面冲洗、户外清洁等非饮用场景。装置在排水阀位置设置了旁通支路，当过滤模块需要维护或者降雨量过大超过处理负荷时，多余雨水可直接通过旁通管路排入室外排水系统，不会出现屋面积水倒灌的问题。过滤单元的滤芯采用分级模块化设计，粗滤滤网可直接抽出冲洗，活性炭滤段为快拆结构，更换时无需关停整个系统，单人即可在5分钟内完成耗材更换。储水箱采用敞口带盖结构，顶部预留溢流口，当储水满溢时可自动将多余雨水导向排水管网，箱体侧壁设置取水阀，可直接连接软管取水，也可外接小型增压泵满足更高压力的取水需求。整套结构的管路转弯处均采用90度弯头衔接，沿墙固定的管卡间距控制在80cm以内，可抵御常规大风天气下的管路晃动，过滤单元与墙体之间预留2cm安装间隙，避免墙面结露长期浸泡装置外壳，所有外露金属部件均做防锈处理，适配户外长期日晒雨淋的使用环境，整体结构无复杂传动部件，日常维护仅需定期清理滤层杂质、检查管路密封性能即可，长期使用故障率极低。
